8.9inch 600x1600 LCD
| SKU | 产品 |
|---|---|
| 35978 | 8.9inch 600x1600 LCD |

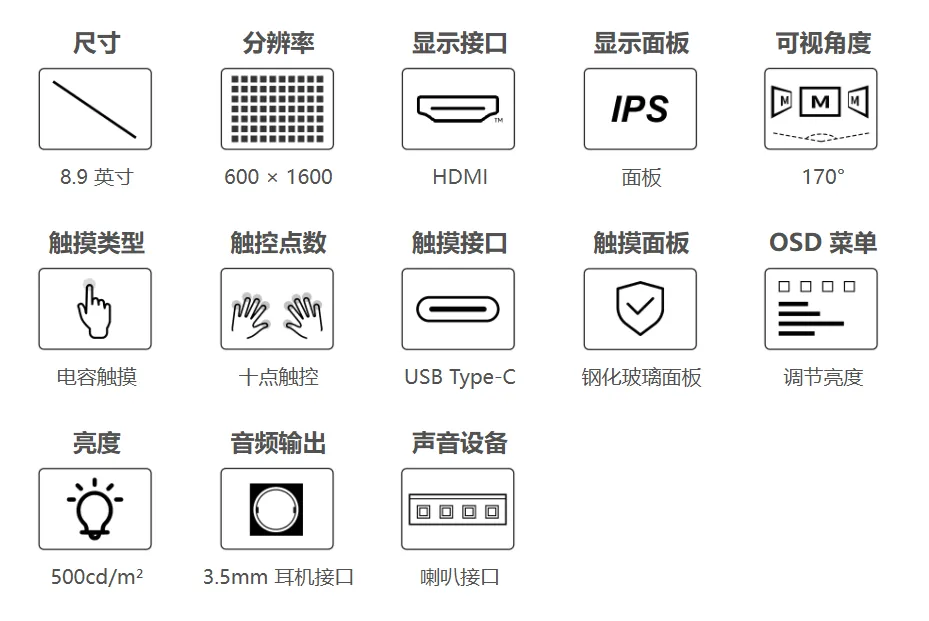

产品特性
- 8.9 英寸 IPS 显示屏，硬件分辨率为 600 × 1600，可视角度为 170°。
- 电容触摸，支持 10 点触控；钢化玻璃面板硬度为 6H。
- 通过 HDMI 传输显示信号，通过 USB Type-C 接口传输触摸数据。
- 支持 Jetson 主机的 Ubuntu 系统，免驱单点触控。连接方法见 Windows / Jetson 使用。
- 板载开关与亮度调节按键、触摸旋转按键。
- 提供 3.5 mm 耳机接口和 MX1.25 4PIN 喇叭接口。
默认显示方向
本产品默认竖屏显示，分辨率为 600 × 1600（水平 × 垂直）。 横向安装时，需要在主机系统中设置画面旋转，并检查触摸方向是否与画面一致。
产品参数
| 项目 | 参数 |
|---|---|
| 显示尺寸 | 8.9 英寸 |
| 显示面板 | IPS |
| 硬件分辨率 | 600 × 1600 |
| 对比度 | 1:1500 |
| 刷新率 | 60 Hz |
| 色域 | 68% NTSC |
| 可视角度 | 170° |
| 最大亮度 | 500 cd/m² |
| 触摸类型 | 10 点电容触摸，实际触控点数取决于系统 |
| 触摸面板 | 钢化玻璃，硬度 6H |
| 显示接口 | HDMI |
| 背光调节 | 按键调光 |
| 输入电压 | 5 V |
| 最大功耗 | 3.75 W |
| 音频输出 | 3.5 mm 耳机接口、MX1.25 4PIN 喇叭接口 |
| 外形尺寸 | 88.36(H) × 221.12(V) mm |
| 显示区域 | 76.36(H) × 203.62(V) mm |
表中 H、V 分别表示默认竖屏方向的水平、垂直尺寸。

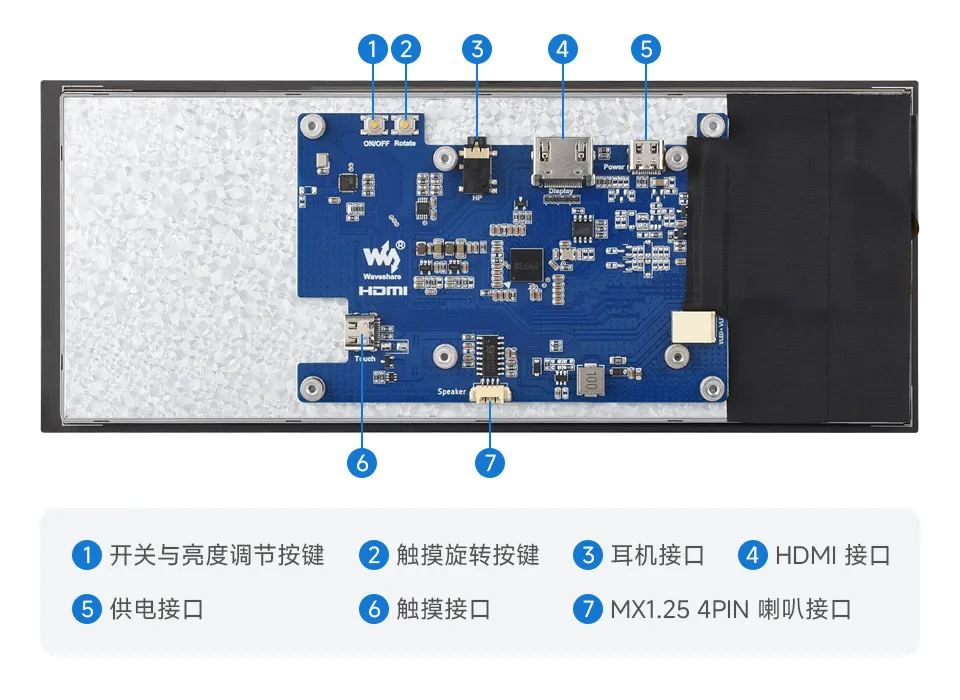

接口介绍
| 图中编号 | 接口或按键 | 用途 |
|---|---|---|
| 1 | ON/OFF | 开关与亮度调节 |
| 2 | Rotate | 按住 3–5 秒，触摸方向旋转 90° |
| 3 | HP | 连接耳机 |
| 4 | Display | HDMI 显示输入 |
| 5 | Power | 屏幕供电 |
| 6 | Touch | 连接主机 USB 接口，传输触摸数据 |
| 7 | Speaker | MX1.25 4PIN 喇叭接口 |
EDID 时序参数
-
如果主控板的系统可以自动识别 EDID 进行显示，则无需额外设置相关时序参数。
-
否则可以参考如下显示时序参数：
| Pixel Clock | H Addressable | H Blanking | V Addressable | V Blanking | H Front Porch | H Sync Width | V Front Porch | V Sync Width | H Image Size | V Image Size | H Border | V Border |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 74.59 | 600 | 160 | 1600 | 36 | 40 | 20 | 16 | 4 | — | — | 0 | 0 |

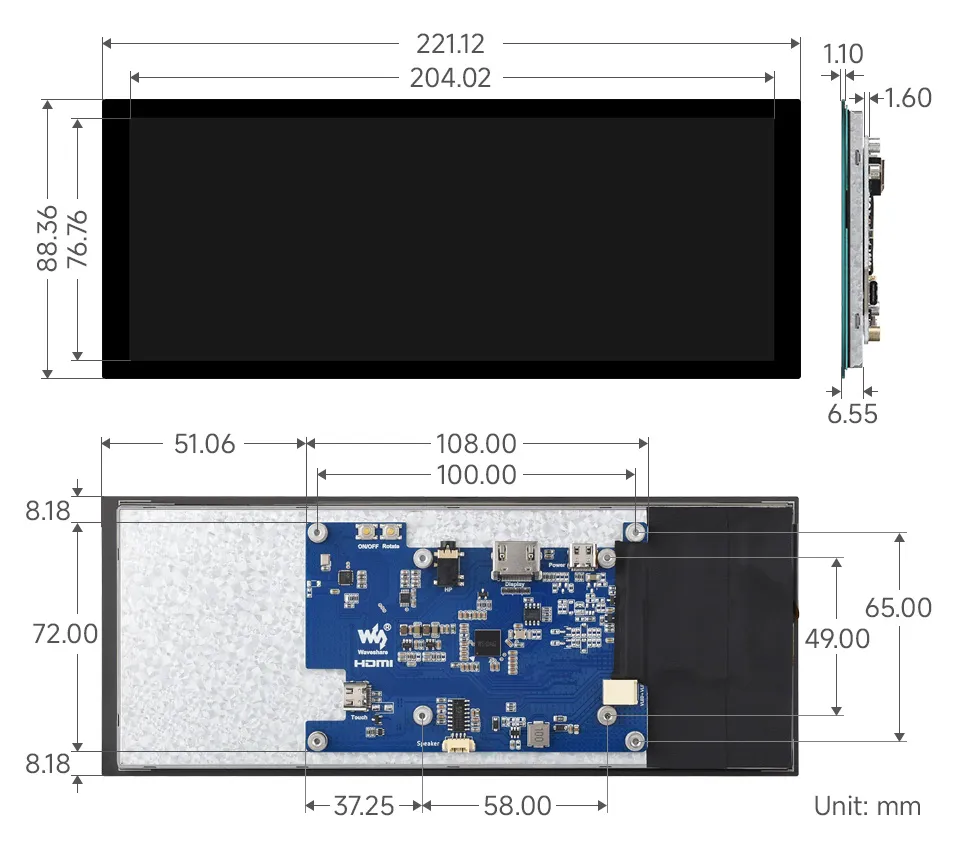

外观尺寸
