树莓派使用

硬件连接​

以下以 Raspberry Pi 5 / 4B 为例。连接前断开主板和屏幕电源。

  1. 使用 HDMI 线和适配的 Micro HDMI 转接头，将屏幕 HDMI 显示接口连接到树莓派 Micro HDMI 接口。
  2. 使用支持数据传输的 USB Type-A 转 Type-C 转接头或线，将屏幕 Touch 接口连接到树莓派 USB 接口。
  3. 将 5 V 电源连接到屏幕 Power 供电接口。
  4. 检查接线后，接通屏幕和树莓派电源。

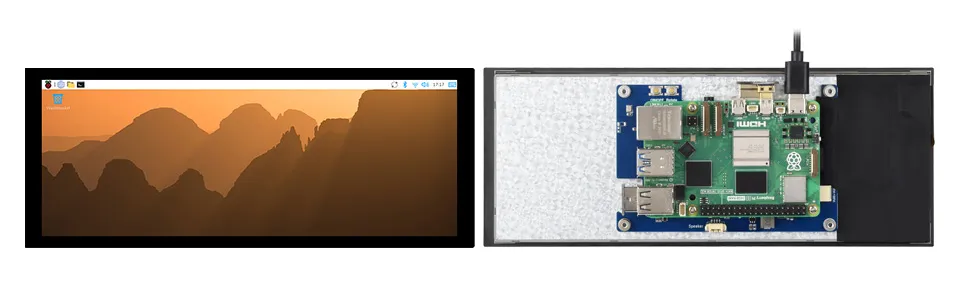

8.9inch 600x1600 LCD 连接树莓派

触摸线应接入 Touch 接口。Power 接口用于供电，不能代替 USB 触摸数据连接。

软件设置​

注意

支持树莓派的 Raspberry Pi OS / Ubuntu / Kali 和 RetroPie 系统。 当 LCD 工作于树莓派这些系统时，必须手动设置分辨率，否则会导致显示分辨率不正确，影响体验。

  • 1：请在 树莓派官网 下载最新版本的镜像 烧录系统镜像

  • 2：解压下载的压缩文件，得到 .img 文件。

  • 3：TF 卡连接到 PC，使用 SDFormatter 软件格式化 TF 卡

  • 4：打开 Win32DiskImager 软件，选择第 1 步准备的系统镜像，点击 write 烧写系统镜像

  • 5：烧写完成后，打开 TF 卡根目录的 config.txt 文件，在 config.txt 最后加入以下代码，保存并安全弹出 TF 卡

      max_framebuffer_width=600
      max_framebuffer_height=1600
      hdmi_group=2
      hdmi_mode=87
      hdmi_timings=600 0 40 20 100 1600 0 16 4 16 0 0 0 60 0 74590000 3

  • 6：将 TF 卡插入树莓派，给树莓派上电，正常等待几秒后可正常显示

显示与触摸旋转​

以下步骤以 Raspberry Pi OS Trixie 桌面版为例，将本屏调整为横向显示，并关联对应的 USB 触摸设备。

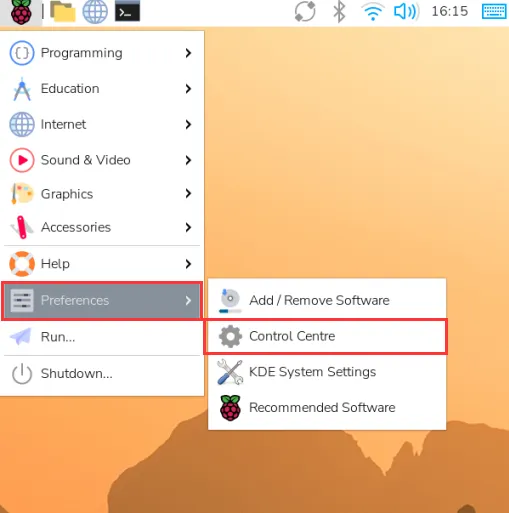

  1. 点击左上角菜单，依次进入 "Preferences" > "Control Centre"。

    8.9inch 600x1600 LCD 打开树莓派控制中心

  2. 在控制中心选择 "Screens"，进入 "Screens" > "HDMI-A-1" > "Touchscreen"，勾选本屏对应的 USB 触摸设备。图中设备名为 Waveshare Waveshare -079-HD，以系统实际识别的名称为准。

    8.9inch 600x1600 LCD 关联 HDMI 输出与 USB 触摸设备

  3. 进入 "Screens" > "HDMI-A-1" > "Orientation"，选择所需方向。图中选择 "Left"，将默认竖屏画面旋转为横屏。

    8.9inch 600x1600 LCD 设置树莓派显示旋转方向

  4. 点击 "Apply" 保存设置。

  5. 触摸画面四角和中心，检查触摸位置是否与显示位置一致。若触摸作用在其他显示器上，重新检查第 2 步的显示输出与触摸设备对应关系。

图中的显示输出为 HDMI-A-1。使用其他 HDMI 接口或连接多台显示器时，选择实际连接本屏的输出。
