8inch_1536x2048_LCD 产品说明
| SKU | 产品 |
|---|---|
| 待补 | 8inch_1536x2048_LCD |
概述
本产品是通用的8寸HDMI显示屏，1536x2048分辨率，带电容触摸面板。支持树莓派，也可作为计算机显示器。
特性
•8英寸IPS屏幕，1536x2048硬件分辨率
•10点电容触控，带钢化玻璃面板，硬度达6H
•使用全贴合触摸工艺，显示效果更佳
•配合Raspberry Pi4B使用时，支持Raspberry Pi OS / Ubuntu 和 Kali
•作为计算机显示器使用时，支持Windows 11 / 10 / 8.1 / 8 / 7
•内置高保真喇叭，带3.5mm音频，支持HDMI音频输出
•全金属CNC合金外壳
产品参数
| 项目 | 描述 | 单位 |
|---|---|---|
| 产品型号 | 8inch 1536x2048 LCD | / |
| 尺寸 | 8.0 | Inch |
| 可视角度 | 178 | Deg |
| 分辨率 | 1536x2048 | Pixels |
| 整机尺寸 | 190.00(H)×128.00(V)×11(D) | mm |
| 显示区域 | 159.74(H)×119.80(V) | mm |
| 像素间距 | 0.026(V) x 0.078(H) | mm |
| 色域 | 66% | NTSC |
| 最大亮度 | 470 | cd/m² |
| 对比度 | 1000:1 | / |
| 背光调节 | 按键调光 | / |
| 刷新率 | 60 | Hz |
| 显示接口 | 标准HDMI接口 | / |
| 电源接口 | 5V Type-C供电 | / |
| 功耗 | 4 | Watt |
| 重量 | 311 | g |
电气规格
| 参数 | 最小值 | 标准值 | 最大值 | 单位 | Note |
|---|---|---|---|---|---|
| 输入电压 | 4.75 | 5.00 | 5.25 | V | Note 1 |
| 输入电流 | 750 | 800 | TBD | mA | Note 2 |
| 工作温度 | 0 | 25 | 60 | ℃ | Note 4 |
| 存储温度 | -10 | 25 | 70 | ℃ | Note 4 |
•Note 1： 输入电压超过最大值或操作不当可能会对设备造成永久性损坏。
•Note 2： 输入电流需≥750mA，否则将导致启动失败或者显示异常，长时间处于异常状态可能会对设备造成永久性损坏。
•Note 3： 请不要将显示屏长期置于高温高湿的存储环境，显示屏需在极限值范围内工作，否则将可能损坏显示屏。
EDID时序参数
如果主控板的系统可以自动识别EDID进行显示，则无需额外设置相关时序参数。
否则可以参考如下EDID设置：
| Pixel Clock | H Adressable | H Blanking | V Adressable | V Blanking | H Front Porch | H Sync Width | V Front Porch | V Sync Width | H Image Size | V Image Size | H Border | V Border |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 295.00 | 1536 | 724 | 2048 | 80 | 200 | 64 | 60 | 10 | 294 | 165 | 0 | 0 |

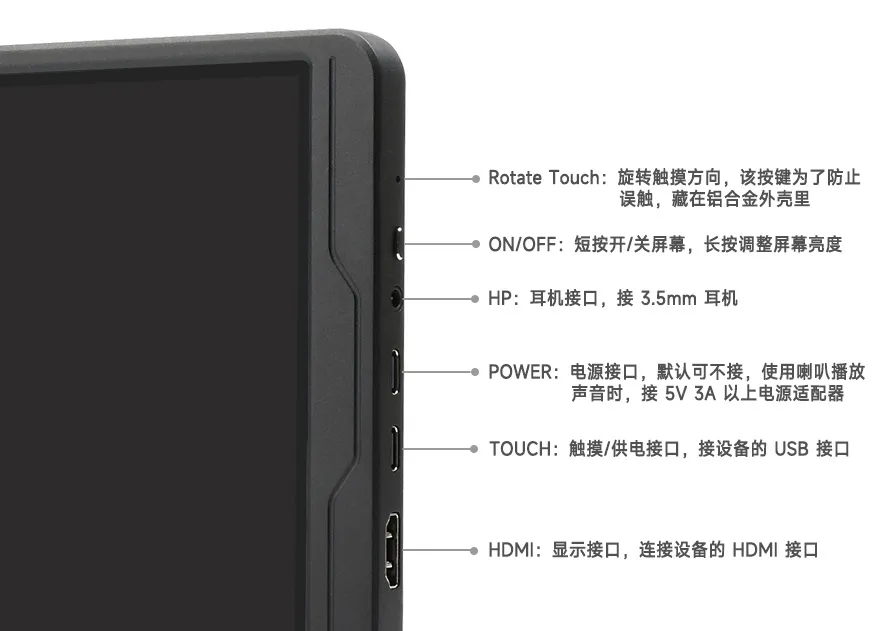

接口介绍

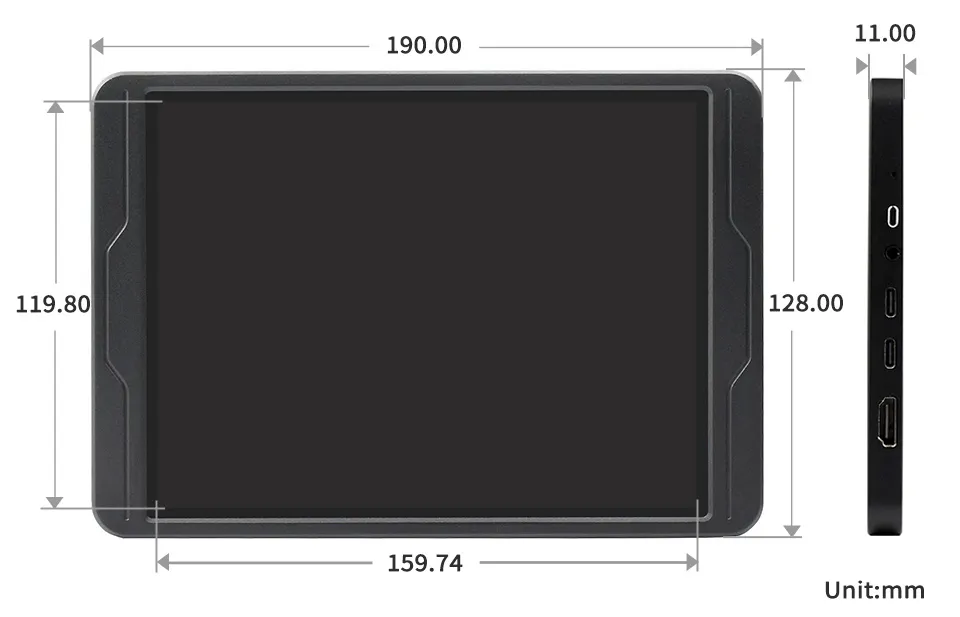

外观尺寸
