使用说明

搭配树莓派4代使用​

硬件连接：​

1. 将Touch接口连接到树莓派的USB接口
2. 将HDMI接口连接到树莓派HDMI接口

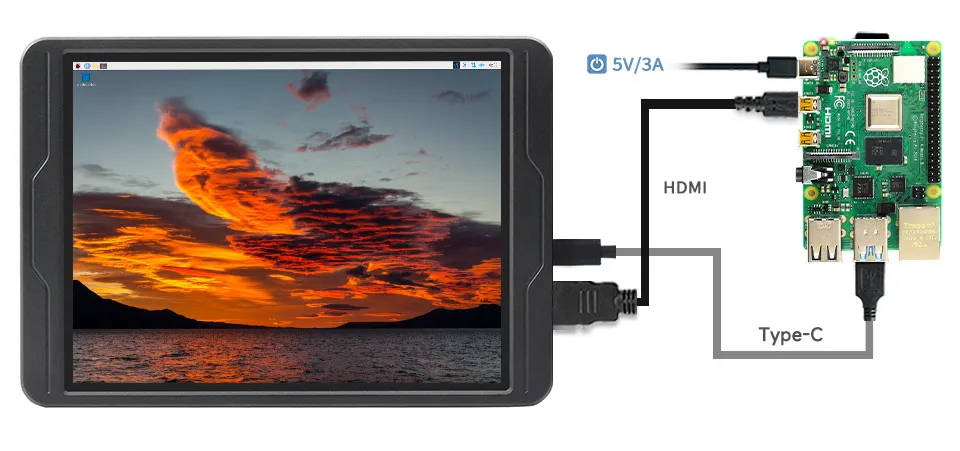

8-2K-2

软件设置：​

支持树莓派的Raspberry Pi OS / Ubuntu / Kali 和 Retropie系统。
当LCD工作于树莓派这些系统时，必须手动设置分辨率，否则会导致显示分辨率不正确，影响体验。

1. 请在树莓派官网下载最新版本的镜像
2. 将压缩文件下载到PC上，并解压得到.img文件
3. TF卡连接到PC，使用SDFormatter软件格式化TF卡
4. 打开Win32DiskImager软件，选择第1步准备的系统镜像，点击write烧写系统镜像
5. 烧写完成后，打开TF卡根目录的config.txt文件，在config.txt最后加入以下代码，保存并安全弹出TF卡

hdmi_group=2
hdmi_mode=87
config_hdmi_boost=4
hdmi_pixel_freq_limit=356000000
hdmi_timings=1536 0 500 66 158 2048 0 60 10 10 0 0 0 60 0 295000000 3
max_framebuffer_width=1536
max_framebuffer_height=2048
framebuffer_width=1536
framebuffer_height=2048

6. 将TF卡插入树莓派，给树莓派上电，正常等待几秒后可正常显示

显示旋转​

图形界面旋转​

  • 1. 打开Screen Configuration。

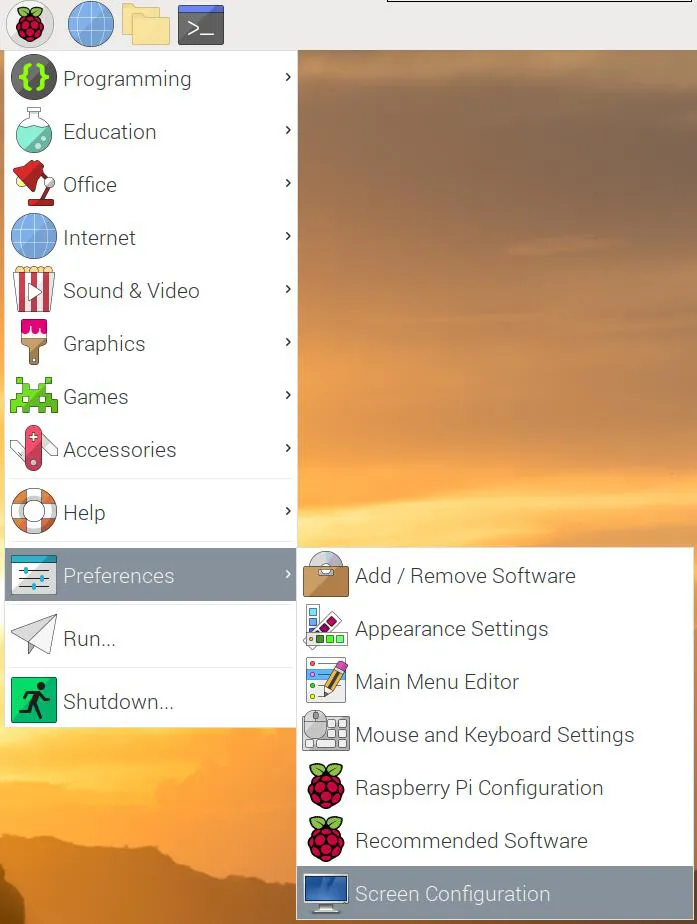

5

  • 2. 如下图设置旋转。

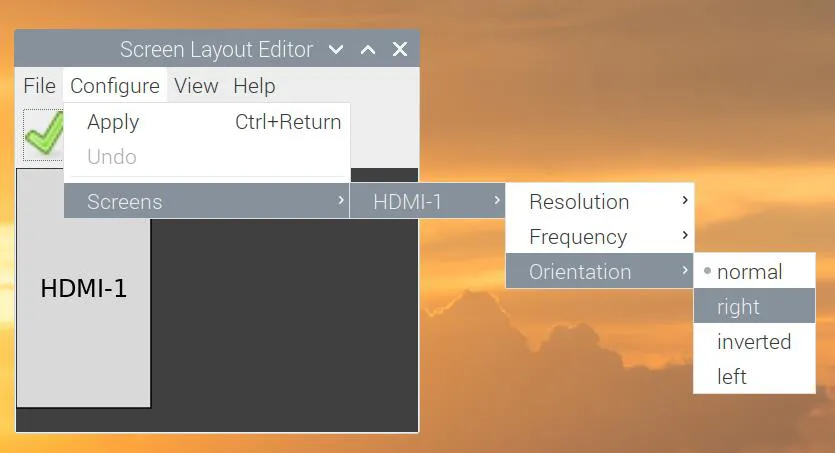

5

5

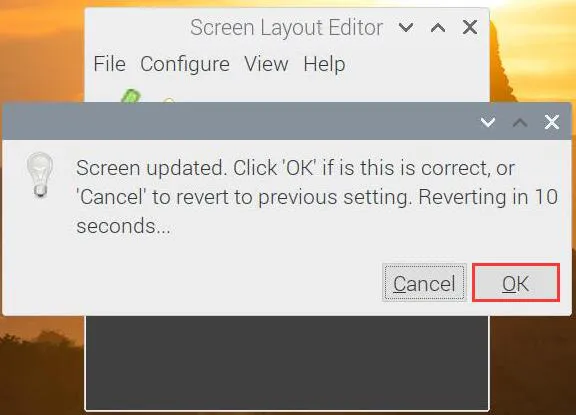

5

  • 3. 旋转触摸后，即可正常使用。

命令行旋转​

先检查使用的系统是否有加载KMS或FKMS驱动。

查看方法：在/boot/config.txt中，看对应的主板是否有打开了dtoverlay=vc4-kms-v3d或dtoverlay=vc4-fkms-v3d。

有加载KMS或FKMS驱动​

使用以下命令进行显示旋转：

sudo nano /etc/xdg/lxsession/LXDE-pi/autostart
#在autostart文件末端输入对应显示旋转角度的指令，重启后生效
#0: 旋转0度; 1：旋转270度；2: 旋转180度； 3: 旋转90度
xrandr -o 1
没有加载KMS或FKMS驱动​

使用以下命令进行显示旋转：

sudo nano /boot/config.txt
#在config.txt文件末端输入对应显示旋转角度的指令，重启后生效
#0: 旋转0度; 1：旋转90度；2: 旋转180度； 3: 旋转270度
display_rotate=3

触摸旋转​

在进行显示旋转后，由于触摸并没有随着显示角度做出更改，导致触摸位置不对。所以需要对触摸做出修改。通过取卡针或镊子，按以下位置，进行触摸旋转。

（为了避免误触，我们把Rotate Touch按键藏在外壳里面）

8inch 1536x2048 LCD rotate

搭配PC机使用​

支持Windows 11 / 10 / 8.1 / 8 / 7系统。使用方法：​

1.将LCD的Touch接口连接到PC机的USB接口，Windows会自动识别触摸功能。
2.将LCD的HDMI接口连接到PC机的HDMI接口，Windows会自动识别显示功能。

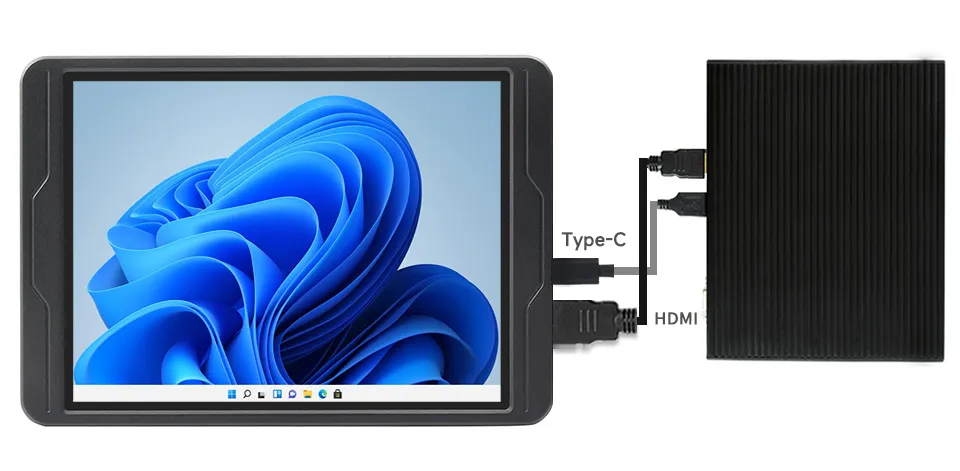

8-2K-3

  • 注意：
  • 部分PC机不支持HDMI设备即插即用，一般重启系统后可正常使用。
  • 若USB接口供电不足会导致LCD闪屏，通过外接5V 1A电源适配器到LCD的Power接口后，可恢复正常使用。

Windows指定触控屏​

以windows10系统为例：

  • 1.进入系统的Windows设置 ，在搜索栏输入并点击" 校准笔和触控输入的屏幕 " （如下图所示）

Windows-touch-1

  • 2.在弹出的“平板电脑设置”界面中，点击“设置”

Windows-touch-2

  • 3.屏幕将会出现下图的文字提示，请用手指点击触摸板，电脑将会识别其为触控屏。

PS：假如屏幕为空白，请按“Enter”回车键，文字提示将会切换屏幕。（文字提示对应的屏幕，将作为触控屏。）

Windows-touch-3
