8inch_DSI_LCD 产品说明
- 8寸电容触摸屏，硬件分辨率为800×480
- 电容式5点触摸控制
- 钢化玻璃电容触摸面板，硬度达6H
- 支持Pi5/4B/CM4/3B+/3A+/3B/CM3/CM3+/2B/B+/A+
- 直接通过Raspberry Pi的DSI接口驱动LCD，刷新率可达60Hz
- 配合Raspberry Pi使用时，支持Raspberry Pi OS / Ubuntu / Kali / Volumio 和 Retropie，免驱
- 配合VisionFive2使用时，支持Debian，单点触控，免驱
- 配合Tinker Board 2使用时，支持Linux/Android，五点触控，免驱
- 配合Core3566使用时，支持Debian/Ubuntu，五点触控，免驱
- 支持通过软件控制背光亮度
| SKU | 产品 |
|---|---|
| 待补 | 8inch_DSI_LCD |
接口定义
| PIN | 标志 |
|---|---|
| 1 | GND |
| 2 | DSI1_DN1 |
| 3 | DSI1_DP1 |
| 4 | GND |
| 5 | DSI1_CN |
| 6 | DSI1_CP |
| 7 | GND |
| 8 | DSI1_DN0 |
| 9 | DSI1_DP0 |
| 10 | GND |
| 11 | SCL0 |
| 12 | SDA0 |
| 13 | GND |
| 14 | 3V3 |
| 15 | 3V3 |

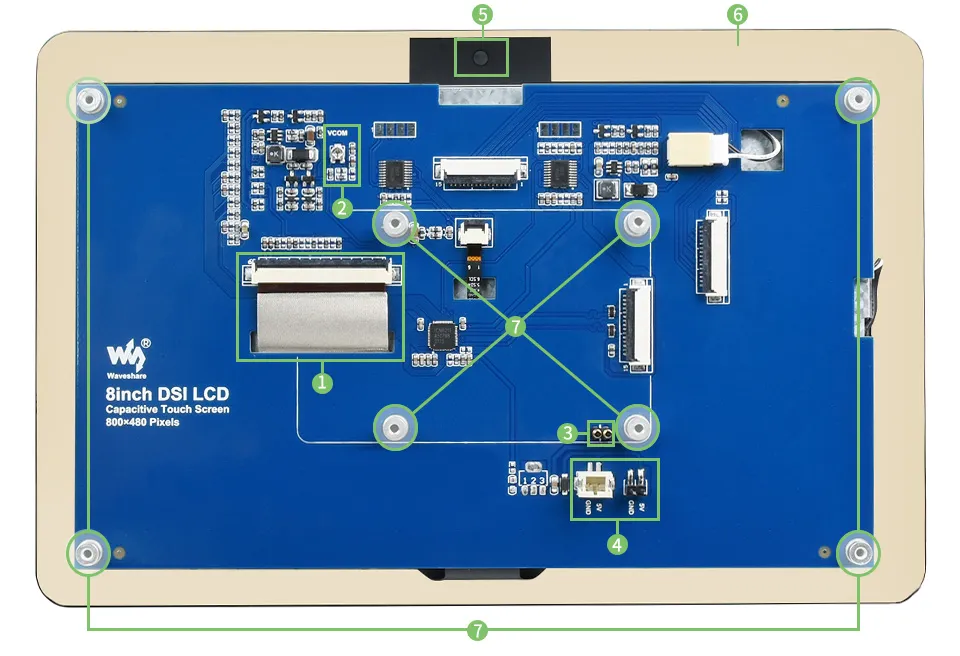

特色设计
1. LCD FFC 线抗干扰设计，工业使用更稳定。
2. VCOM电压调节电阻，可调节VCOM电压，以达到最佳的显示效果。
3. 可使用顶针进行供电，减少繁琐的接线。
4. 2 种形式的 5V 电源输出接口，方便用户接散热风扇或给其他小功率设备供电。
5. 触摸板预留摄像头孔位，方便用户集成外部摄像头。
6. 大盖板设计，方便设计外壳，易于嵌入各种设备中。
7. 贴片螺母支撑与固定主板，结构更紧凑。
