9HP-CAPQLED-B 产品说明
| SKU | 产品 |
|---|---|
| 待补 | 9HP-CAPQLED-B |
概述
本产品是通用的9寸HDMI QLED量子点显示屏，1280×720分辨率，带电容触摸面板。 支持树莓派，也可作为计算机显示器。

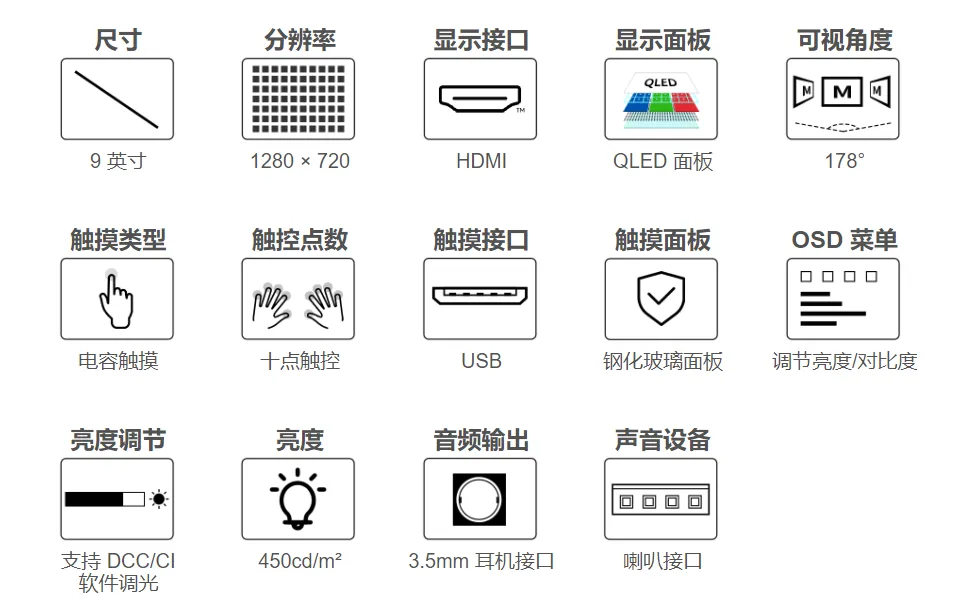

特性
- 9英寸QLED量子点显示屏，具有色域高、色度纯，色彩寿命长等优点
- 硬件分辨率为1280×720，支持软件调节分辨率（最高可达1920×1080）
- 10点电容式触摸控制，钢化玻璃电容触摸面板，硬度达6H
- 配合Raspberry Pi使用时，支持Raspberry Pi OS / Ubuntu / Kali和Retropie
- 配合Core3566使用时，支持Linux
- 配合Jetson Nano使用时，支持Ubuntu
- 作为计算机显示器使用时，支持Windows 11 / 10 / 8.1 / 8 / 7
- 支持主流的游戏机，如微软Xbox360、索尼PS4、任天堂SWITCH等
- 支持多国语言OSD菜单（可用于电源控制，调节亮度/对比度等）
- 支持HDMI音频输出，带3.5mm耳机接口和4PIN喇叭接口
产品参数
| 项目 | 描述 | 单位 |
|---|---|---|
| 产品型号 | 9HP-CAPQLED-B | |
| 尺寸 | 9.0 | Inch |
| 可视角度 | 178 | Deg |
| 分辨率 | 1280×720 | Pixels |
| 触控屏尺寸 | 222.51(H)×139.95(V)×7.00(D) | mm |
| 显示区域 | 196.61(H)×114.05(V) | mm |
| IPS版本色域 | 92%NTSC | |
| 亮度 | 450 | cd/m² |
| 背光调节方式 | DDC/CI软件调光 | |
| 对比度 | 1000:1 | |
| 色彩深度 | 16.7M | |
| 刷新率 | 60 | Hz |
| 通信接口 | HDMI接口 |
电气规格
| 参数 | 最小值 | 标准值 | 最大值 | 单位 | Note |
|---|---|---|---|---|---|
| 输入电压 | 4.75 | 5.00 | 5.25 | V | Note 1 |
| 输入电流 | 1200 | 1500 | TBD | mA | Note 2 |
| 工作温度 | 0 | 25 | 60 | ℃ | Note 4 |
| 存储温度 | -10 | 25 | 70 | ℃ | Note 4 |
•Note 1： 输入电压超过最大值或操作不当可能会对设备造成永久性损坏。
•Note 2： 输入电流需≥1200mA，否则将导致启动失败或者显示异常，长时间处于异常状态可能会对设备造成永久性损坏。
•Note 3： 请不要将显示屏长期置于高温高湿的存储环境，显示屏需在极限值范围内工作，否则将可能损坏显示屏。
EDID时序参数
如果主控板的系统可以自动识别EDID进行显示，则无需额外设置相关时序参数。
否则可以参考如下EDID设置：
| Pixel Clock | H Adressable | H Blanking | V Adressable | V Blanking | H Front Porch | H Sync Width | V Front Porch | V Sync Width | H Image Size | V Image Size | H Border | V Border |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 70.40 | 1280 | 232 | 720 | 56 | 160 | 32 | 20 | 6 | 294 | 165 | 0 | 0 |

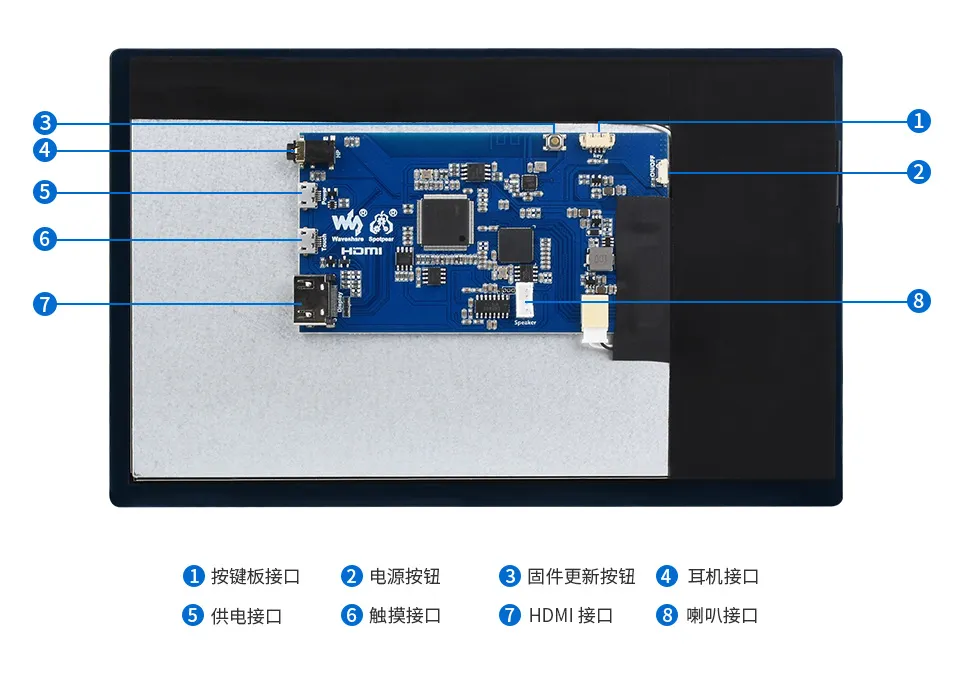

接口介绍

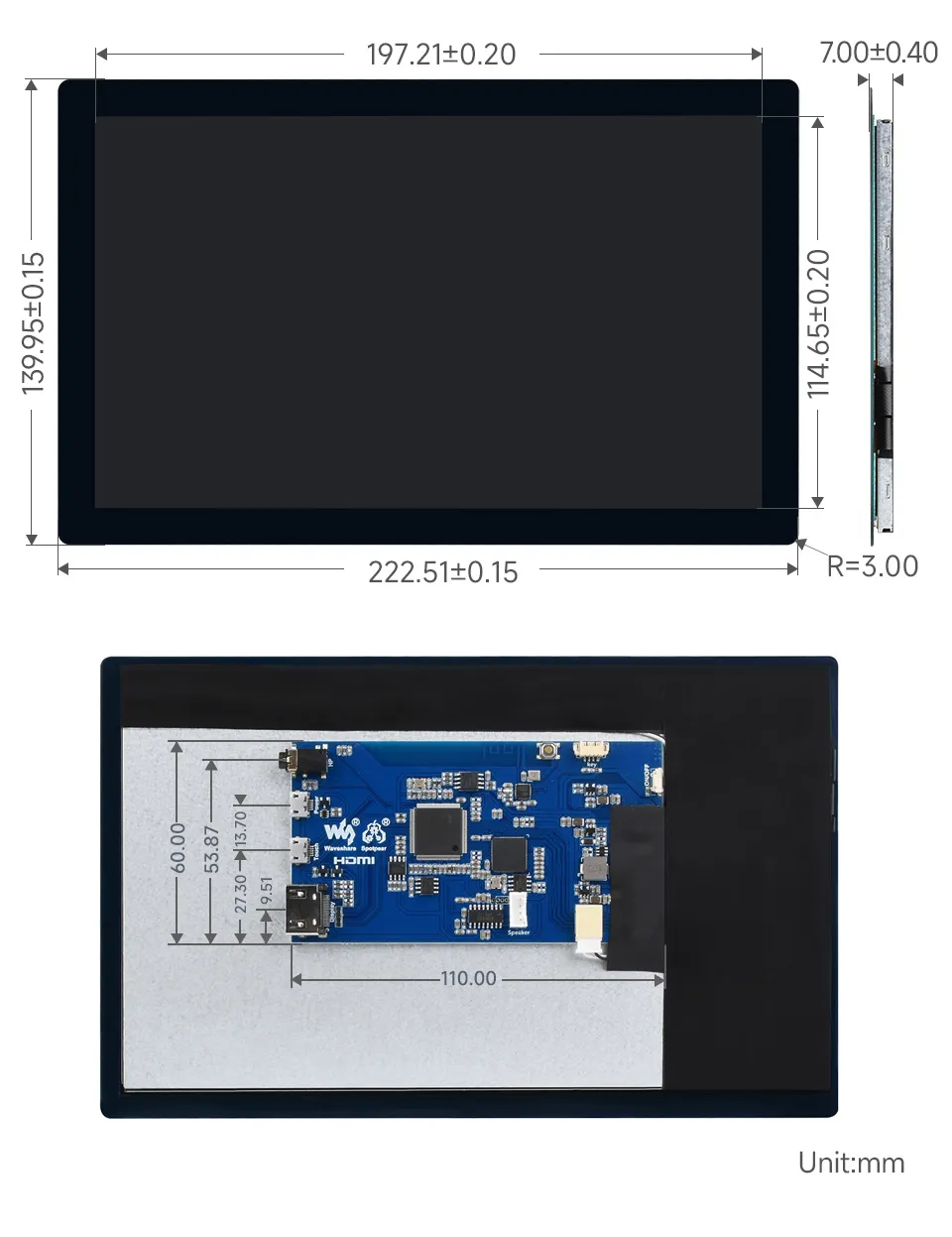

外观尺寸
