使用说明

搭配树莓派使用

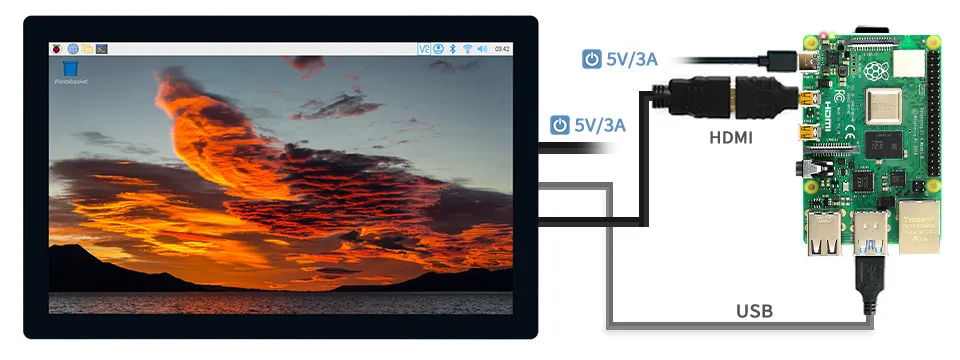

硬件连接：

1. 给Power接口接入5V 3A电源适配器
2. 将Touch接口连接到树莓派的USB接口
3. 将HDMI接口连接到树莓派HDMI接口

软件设置：

支持树莓派的Raspberry Pi OS / Ubuntu / Kali 和 Retropie系统。
当LCD工作于树莓派这些系统时，必须手动设置分辨率，否则会导致显示分辨率不正确，影响体验。

1. 请在树莓派官网下载最新版本的镜像
2. 将压缩文件下载到PC上，并解压得到.img文件
3. TF卡连接到PC，使用SDFormatter软件格式化TF卡
4. 打开Win32DiskImager软件，选择第1步准备的系统镜像，点击write烧写系统镜像
5. 烧写完成后，打开TF卡根目录的config.txt文件，在config.txt最后加入以下代码，保存并安全弹出TF卡

hdmi_group=2
hdmi_mode=87
hdmi_timings=1280 0 160 32 40 720 0 20 6 30 0 0 0 60 0 70400000 3

6. 将TF卡插入树莓派，给树莓派上电，正常等待几秒后可正常显示

Linux软件调光

使用DDC/CI程序，此处以ddcutil工具为例

#安装ddcutil工具:
sudo apt-get install ddcutil -y
#检测支持DDC/CI显示器:
sudo ddcutil detect
#调节显示器亮度，<value>需修改为0-100数值
sudo ddcutil setvcp 10 <value>

更多关于ddcutil功能指令介绍，可查看：http://www.ddcutil.com/commands/

搭配PC机使用

支持Windows 11 / 10 / 8.1 / 8 / 7系统。使用方法：

1. 给Power接口接入5V 3A电源适配器
2. 将Touch接口连接到PC机的USB接口，Windows会自动识别触摸功能。
3. 将HDMI接口连接到PC机的HDMI接口，Windows会自动识别显示功能。

• 注意：
• 部分PC机不支持HDMI设备即插即用，一般重启系统后可正常使用。

Windows指定触控屏

以windows10系统为例：

• 1.进入系统的Windows设置 ，在搜索栏输入并点击" 校准笔和触控输入的屏幕 " （如下图所示）

• 2.在弹出的“平板电脑设置”界面中，点击“设置”

• 3.屏幕将会出现下图的文字提示，请用手指点击触摸板，电脑将会识别其为触控屏。

PS：假如屏幕为空白，请按“Enter”回车键，文字提示将会切换屏幕。（文字提示对应的屏幕，将作为触控屏。）

Windows软件调光

• 1.下载并安装DDC/CI应用程序，例如开源的Twinkle Tray
• 2.打开软件调光图标，会识别到Waveshare显示器，通过滑动滚动条进行调节显示器背光亮度。

• 3.也可进入DDC/CI应用设置界面，启用对比度调节、音量调节等功能。
