接口与引脚说明

接线注意事项

GPIO 逻辑电平是 3.3V。 外设输出信号如果超过允许范围，可能损坏引脚。
A0 和 A1 不支持 5V 耐压。 接模拟信号前要特别注意最大输入电压。
建议先验证板载资源，再连接外部模块。 可先测试 RGB LED、LED 矩阵等板载资源，再连接传感器或执行器。

危险

不要直接用 GPIO 驱动电机、继电器、大功率 LED 灯带等负载。这类负载应使用驱动模块，并根据模块要求单独供电、共地。

板载用户界面

板载用户界面无需额外接线，可用于功能验证、状态提示和项目调试。

信息

Arduino App Lab 具体的使用方法参考 App Lab 使用说明

一、LED 矩阵

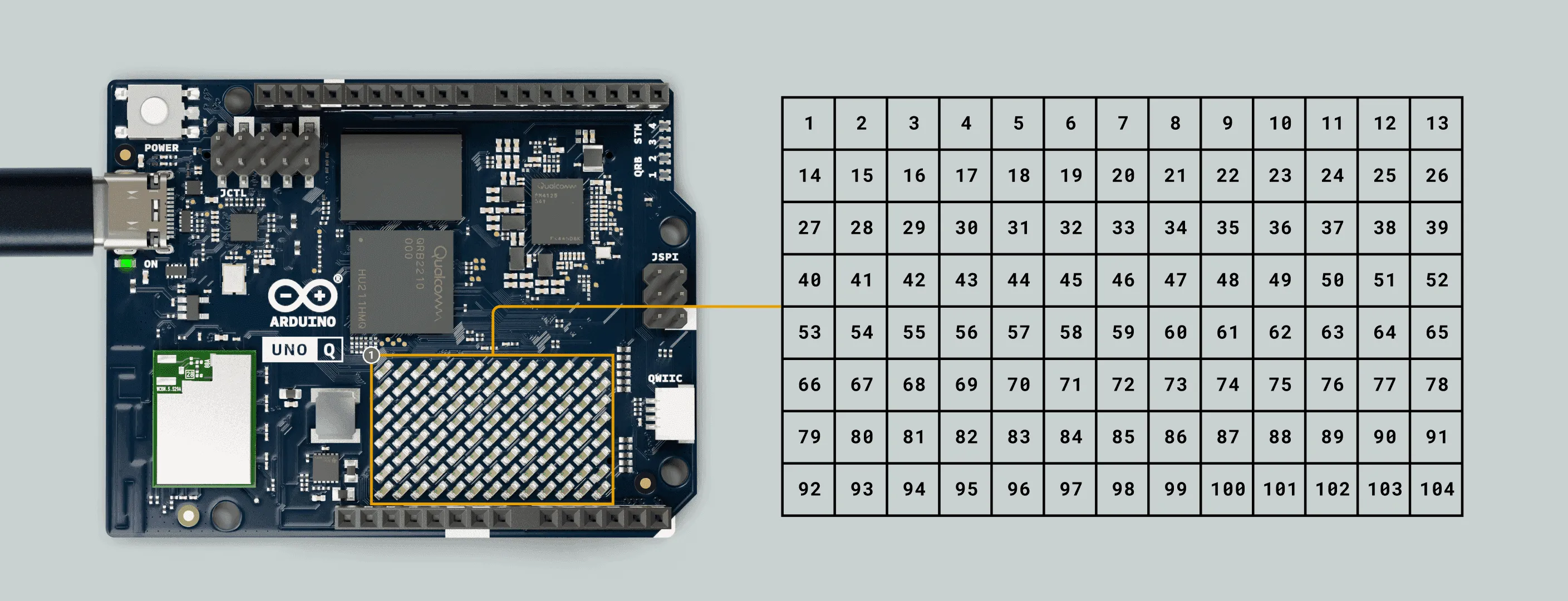

LED Matrix 是 Arduino UNO Q 的主要特性之一。板载的 8×13 蓝色 LED 点阵 由 UNO Q 的 STM32 微控制器 管理。

该 LED 点阵用途灵活，可用于显示数据、状态指示、图标，也可以用于制作简单的动画或小游戏。下面列出了一些 LED Matrix 的基础示例。

① 图像绘制

本示例用于在 LED Matrix 上绘制自定义图案，这里以Arduino Logo为例。

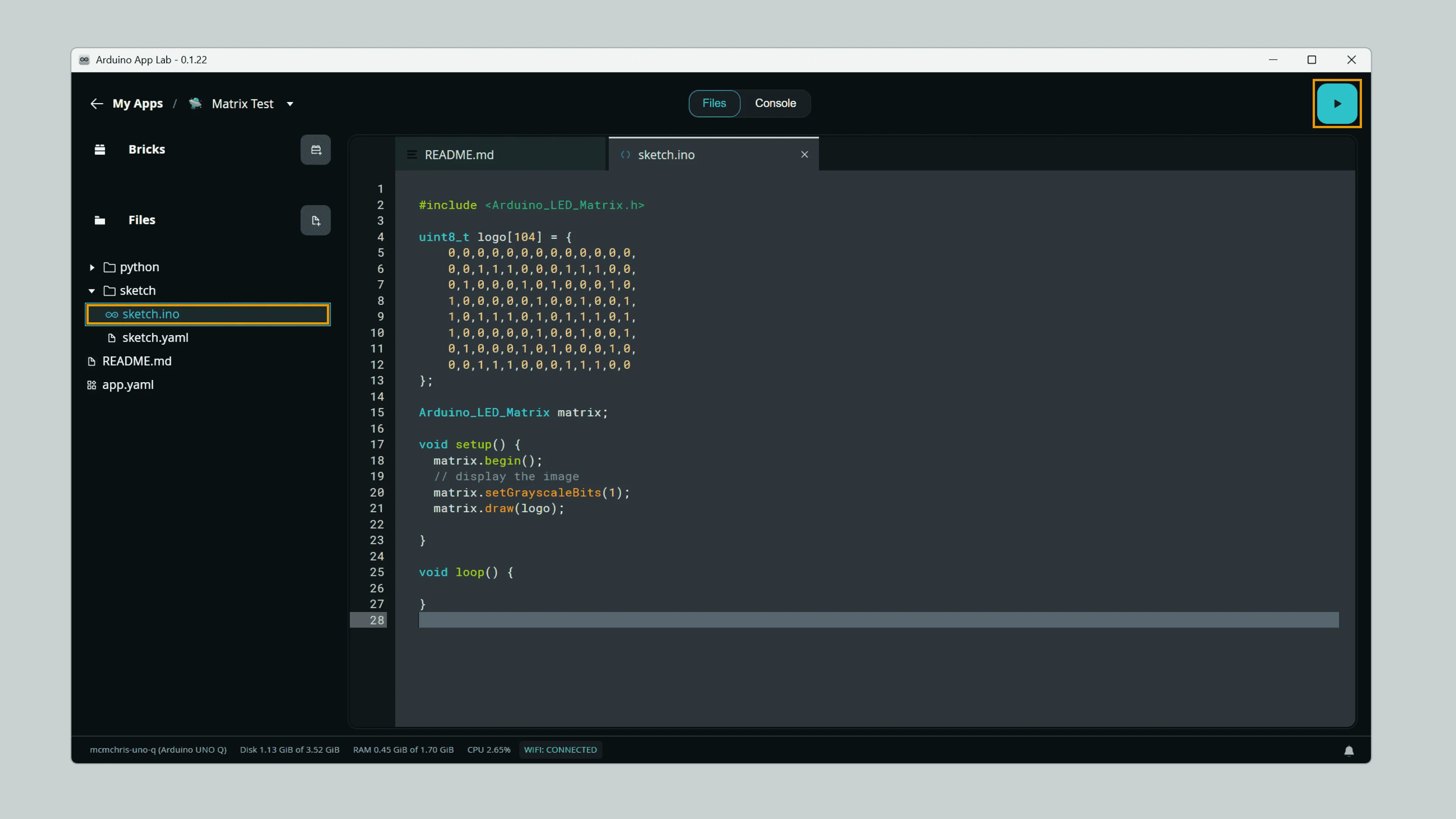

你可以将下面的示例代码复制到 Arduino App Lab 新建 App 的 Sketch 区域中。

点击展开示例代码

#include <Arduino_LED_Matrix.h>

uint8_t logo[104] = {
    0,0,0,0,0,0,0,0,0,0,0,0,0,
    0,0,1,1,1,0,0,0,1,1,1,0,0,
    0,1,0,0,0,1,0,1,0,0,0,1,0,
    1,0,0,0,0,0,1,0,0,1,0,0,1,
    1,0,1,1,1,0,1,0,1,1,1,0,1,
    1,0,0,0,0,0,1,0,0,1,0,0,1,
    0,1,0,0,0,1,0,1,0,0,0,1,0,
    0,0,1,1,1,0,0,0,1,1,1,0,0
};

Arduino_LED_Matrix matrix;

void setup() {
  matrix.begin();

  // Display the image
  matrix.setGrayscaleBits(1);
  matrix.draw(logo);
}

void loop() {

}

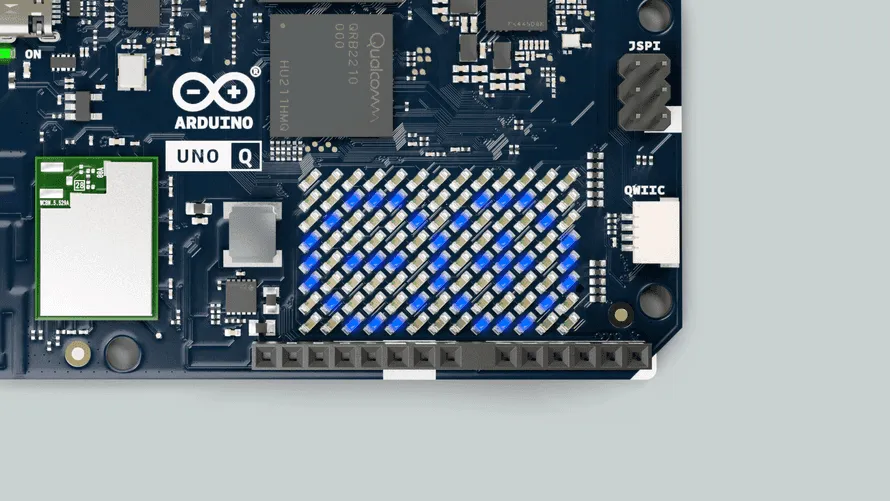

运行后，在 Arduino App Lab 中的显示效果如下：

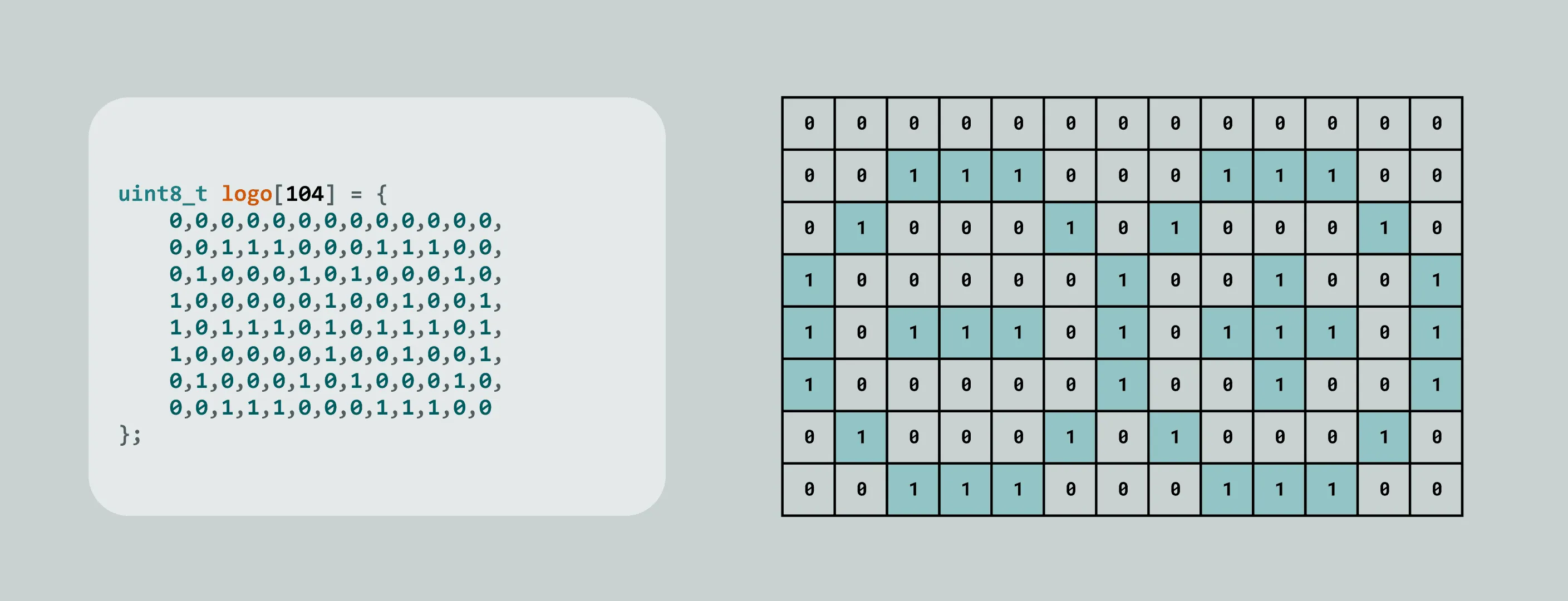

你也可以创建自己的图案。只需要按照 LED Matrix 的矩阵格式 8×13 创建数组，并使用 1 和 0 表示 LED 的亮灭状态即可。

② 亮度调节

LED Matrix 支持 8 级灰度（3-bit），因此可以单独控制每颗 LED 的亮度。

可以使用 setGrayscaleBits(bits) 函数设置灰度位数，例如：

matrix.setGrayscaleBits(3); // 3-bit，对应 8 级亮度，范围为 0~7

常见的灰度转换工具通常使用 256 级灰度（8-bit）。LED Matrix 也支持使用该范围，并会自动进行映射。

matrix.setGrayscaleBits(8); // 8-bit，对应 256 级亮度，范围为 0~255

本示例用于展示 LED Matrix 支持的灰度亮度效果。

你可以将下面的示例代码复制到 Arduino App Lab 新建 App 的 Sketch 区域中。

点击展开示例代码

#include <Arduino_LED_Matrix.h>

uint8_t shades[104] = {
    0,0,0,0,0,0,0,0,0,0,0,0,0,
    1,1,1,1,1,1,1,1,1,1,1,1,1,
    2,2,2,2,2,2,2,2,2,2,2,2,2,
    3,3,3,3,3,3,3,3,3,3,3,3,3,
    4,4,4,4,4,4,4,4,4,4,4,4,4,
    5,5,5,5,5,5,5,5,5,5,5,5,5,
    6,6,6,6,6,6,6,6,6,6,6,6,6,
    7,7,7,7,7,7,7,7,7,7,7,7,7
};

Arduino_LED_Matrix matrix;

void setup() {
  matrix.begin();
  // display the image
  matrix.setGrayscaleBits(3);
  matrix.draw(shades);

}

void loop() {

}

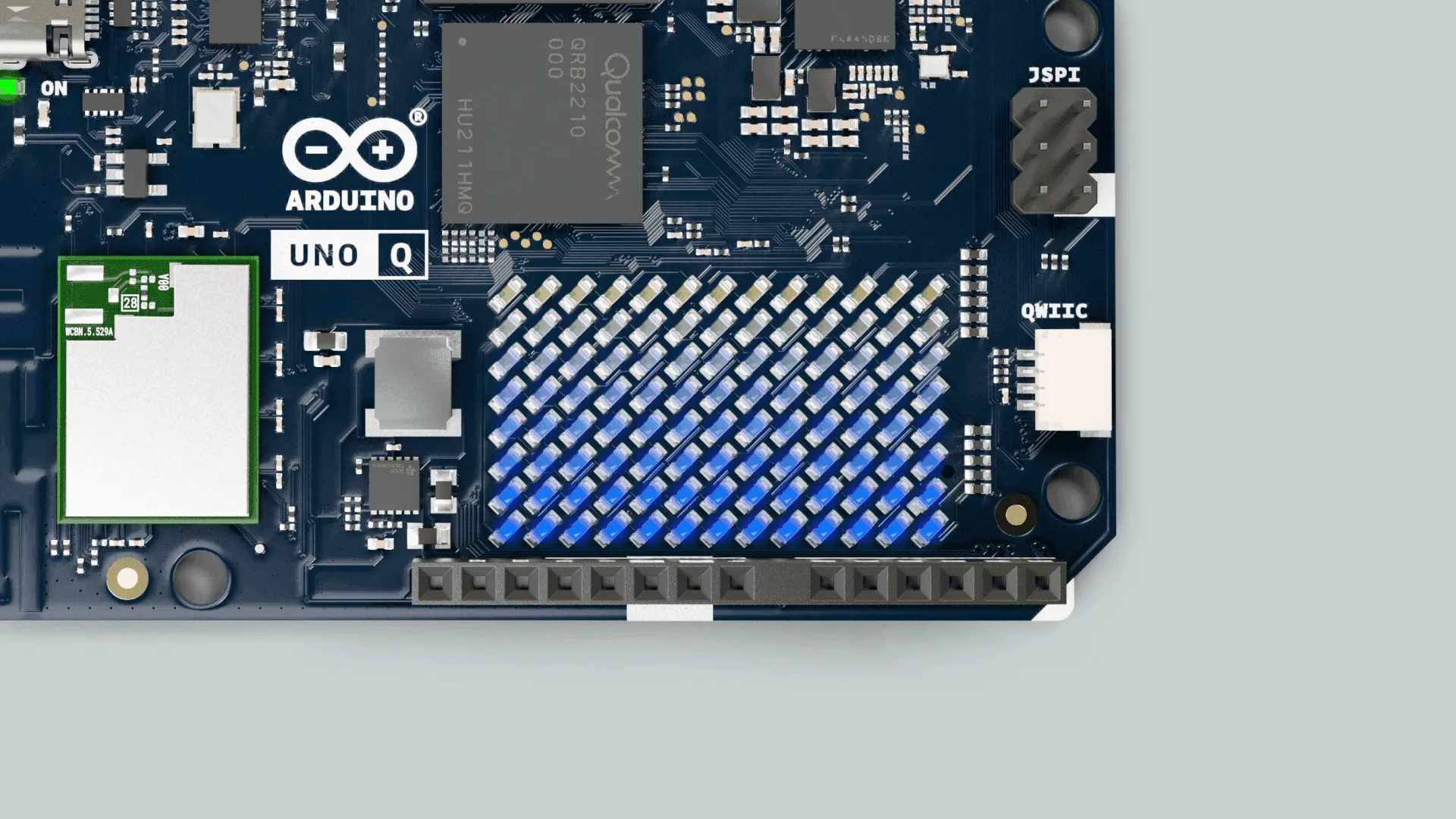

在 Arduino App Lab 中点击 Run 按钮运行 App，即可看到 LED Matrix 显示不同亮度等级的图案。

二、 RGB LED

UNO Q 板载 4 颗 RGB LED。其中 2 颗由 Qualcomm 微处理器（MPU）控制，另外 2 颗由 STM32 微控制器（MCU）控制。

① MPU 控制的 RGB LED

其中 LED_1 和 LED_2 由 MPU 控制。

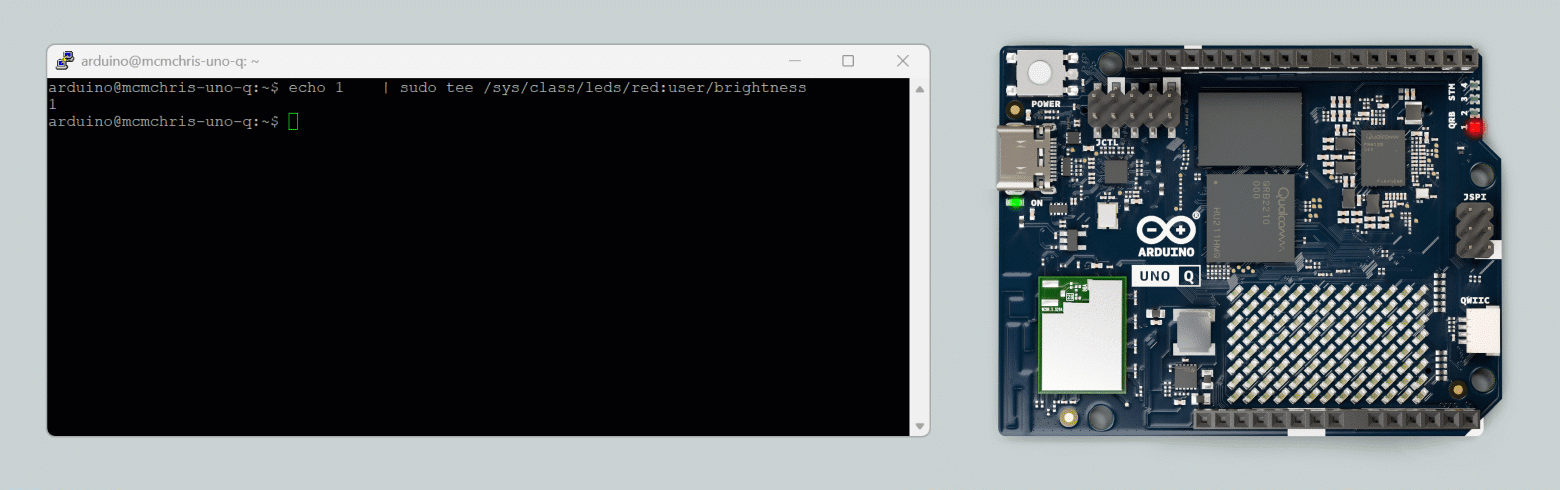

在 UNO Q 的 Linux 系统中，已提供专用的 LED 控制接口。用户可以通过命令行、SSH、PC终端的ADB连接或在单板计算机模式下使用Linux内置终端应用程序进行操作： /sys/class/leds 控制这些 LED

echo 1 | tee /sys/class/leds/red:user/brightness   # Set HIGH / ON
echo 0 | tee /sys/class/leds/red:user/brightness   # Set LOW / OFF

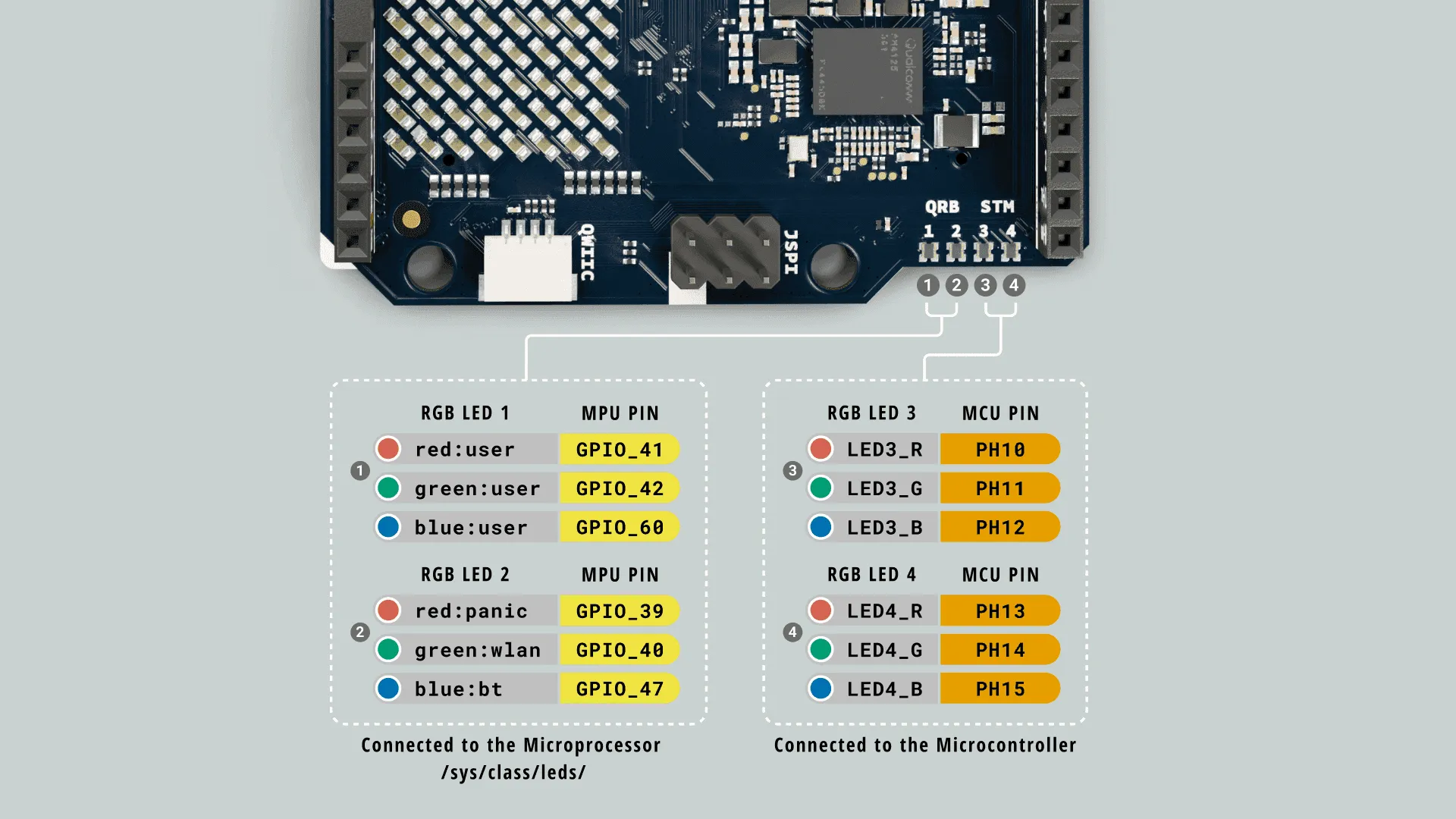

UNO Q RGB LEDs

RGB LED 通道定义如下

LED_1：

Red：red:user
Green：green:user
Blue：blue:user

LED_2：

Red：red:panic
Green：green:wlan
Blue：blue:bt

备注

LED 2 默认用于显示系统状态，例如 PANIC、WLAN、BT 等状态信息，但用户也可以手动控制。

除了命令行方式外，也可以通过 Python 脚本控制这些 LED。

点击展开python脚本控制方法

请先在 Arduino App Lab 中创建一个新的 App，然后将下面的脚本复制到 App 的 Python 区域中。

import time

from arduino.app_utils import App

LED1_R = "/sys/class/leds/red:user/brightness"
LED1_G = "/sys/class/leds/green:user/brightness"
LED1_B = "/sys/class/leds/blue:user/brightness"

LED2_R = "/sys/class/leds/red:panic/brightness"
LED2_G = "/sys/class/leds/green:wlan/brightness"
LED2_B = "/sys/class/leds/blue:bt/brightness"

def set_led_brightness(led_file, value):
    try:
        with open(led_file, "w") as f:
            f.write(f"{value}\n")
    except Exception as e:
        print(f"Error writing to {led_file}: {e}")

# turn off all LEDs
set_led_brightness(LED1_R, 0)
set_led_brightness(LED1_G, 0)
set_led_brightness(LED1_B, 0)
set_led_brightness(LED2_R, 0)
set_led_brightness(LED2_G, 0)
set_led_brightness(LED2_B, 0)

def loop():
    #blink the LED 1 RED segment
    set_led_brightness(LED1_R, 1)
    time.sleep(1)
    set_led_brightness(LED1_R, 0)
    time.sleep(1)

App.run(user_loop=loop)

您还可以使用专用的 Linux 模块来控制这些 LED。Leds具体如下：

# 参数分别对应于 R、G 和 B 颜色。
Leds.set_led1_color(1,0,0) # LED 1 in red
Leds.set_led2_color(1,0,0) # LED 2 in red

请记住在 Arduino App Lab 中创建一个新应用，然后将以下脚本复制粘贴到应用的 Python 部分：

import time
from arduino.app_utils import App
from arduino.app_utils import Leds

def loop():
    # Blink LED 1 in red
    # Turn on the LED red segment(1, 0, 0)
    Leds.set_led1_color(1,0,0)
    time.sleep(1)

    # Turn off the LED (0, 0, 0)
    Leds.set_led1_color(0,0,0)
    time.sleep(1)

App.run(user_loop=loop)

② MCU控制的LED

其中 LED_3 和 LED_4 由 MCU 控制。 MCU 端的 RGB LED 可以像普通 GPIO 一样，通过 pinMode() 和 digitalWrite() 进行控制。

请按照以下步骤测试：您可以将以下示例复制并粘贴到 Arduino 应用实验室中新应用的“sketch”部分。

点击展开查看完整代码

void setup(){
  // Configure the pins as outputs
  pinMode(LED3_R, OUTPUT);
  pinMode(LED3_G, OUTPUT);
  pinMode(LED3_B, OUTPUT);
  // As they are active low, turn them OFF initially
  digitalWrite(LED3_R, HIGH);
  digitalWrite(LED3_G, HIGH);
  digitalWrite(LED3_B, HIGH);
}

void loop(){
  digitalWrite(LED3_R, LOW);  // Turn ON red segment
  digitalWrite(LED3_G, HIGH);
  digitalWrite(LED3_B, HIGH);
  delay(1000);
  digitalWrite(LED3_R, HIGH);
  digitalWrite(LED3_G, LOW);  // Turn ON green segment
  digitalWrite(LED3_B, HIGH);
  delay(1000);
  digitalWrite(LED3_R, HIGH);
  digitalWrite(LED3_G, HIGH);
  digitalWrite(LED3_B, LOW);  // Turn ON blue segment
  delay(1000);
}

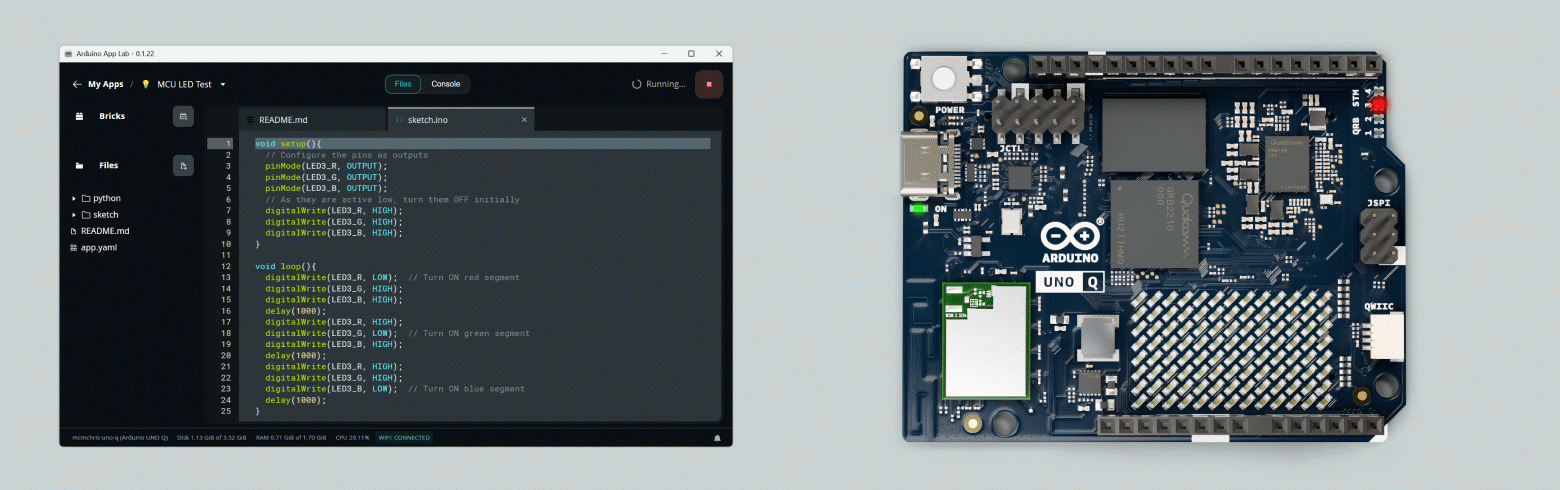

UNO Q RGB LEDs

RGB LED 通道定义如下

LED_3：

Red：LED3_R
Green：LED3_G
Blue：LED3_B

LED_4：

Red：LED4_R
Green：LED4_G
Blue：LED4_B

important

MCU 控制的 RGB LED 为 Active Low（低电平有效）。

也就是说：

LOW：LED 点亮
HIGH：LED 熄灭

三、硬件调试 UART

UNO Q 提供了一个专用的 硬件调试UART 接口，可用于底层调试和系统诊断。该接口可直接连接到 UNO Q 的 MPU 端调试串口，用于查看 Linux 系统启动日志、调试启动过程，或在系统异常时进行低层排查。该接口可通过 UNO Q 上的 JCTL 连接器访问。

Arduino 官方引脚图

波特率： 115200 bps
逻辑电平： 1.8V

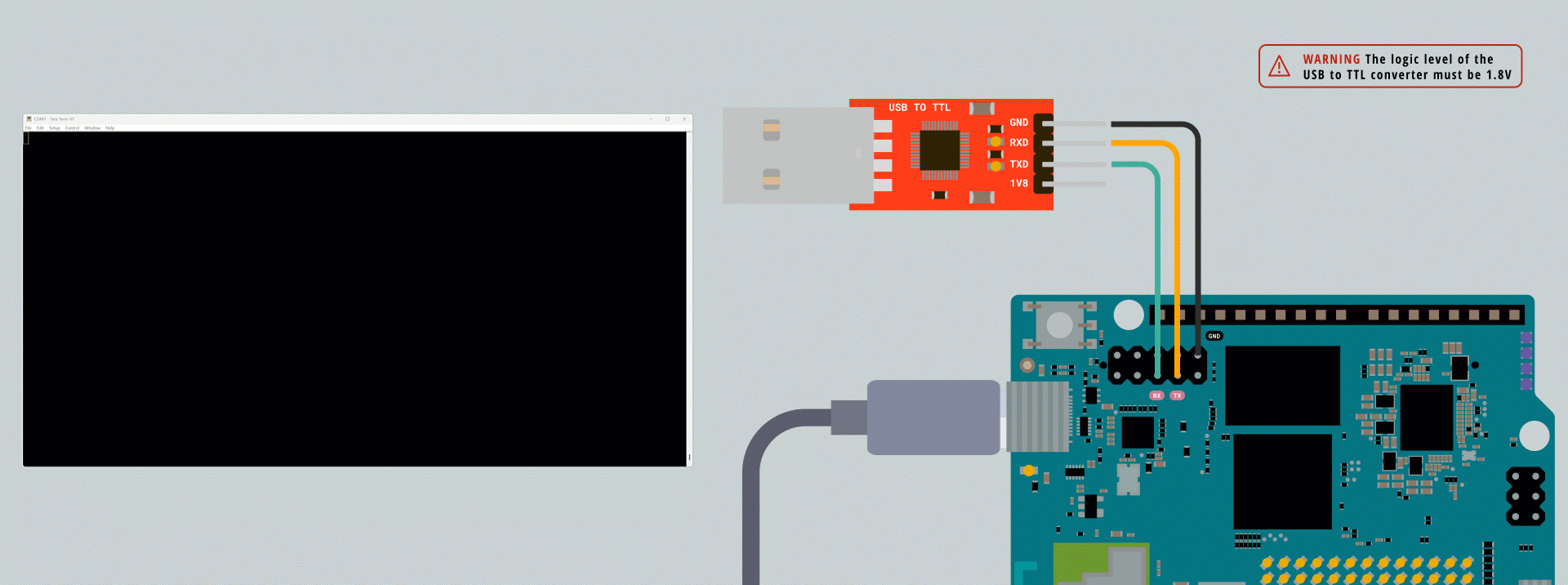

UNO Q Debug UART

危险

该接口使用 1.8V 逻辑电平。

请务必使用支持 1.8V TTL 的 USB-to-TTL 串口工具。
不要直接连接 3.3V 或 5V 串口模块，否则可能损坏 UNO Q。

推荐使用 PL2303 USB UART Board Type-A V2 模块，使用时不要接跳线帽。

PL2303 USB UART	UNO Q JCTL
VCCIO	1.8V
GND	GND
TXD	RD
RXD	TX

该调试控制台可查看 SPL、U-Boot 等 Bootloader 输出的底层启动日志，这些信息通常无法通过 SSH 等高层接口获取。它适合用于排查早期启动阶段的供电协商、硬件初始化等问题，也可以使用初始化时配置的 Linux 账号密码登录系统 Shell 进行调试。

UNO Q Debug UART

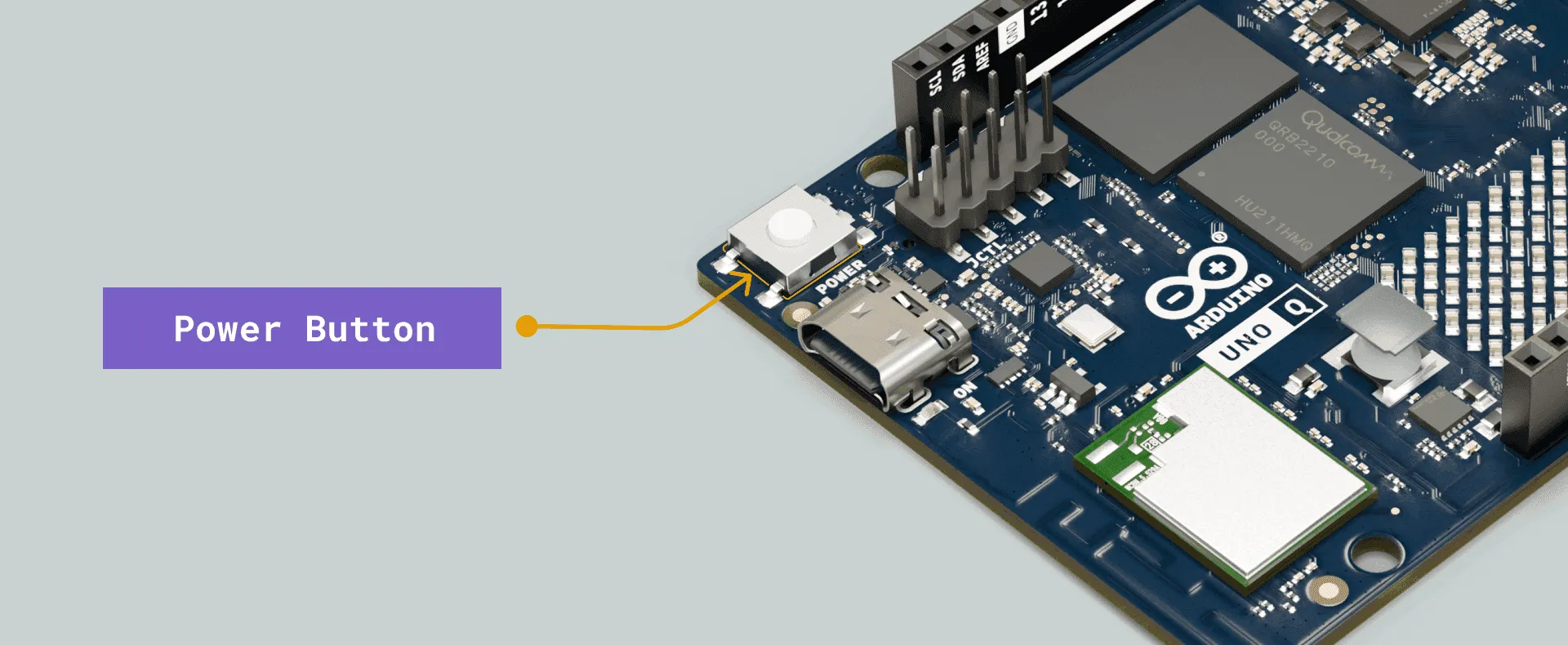

电源按键

UNO Q 具有一个电源按钮，可用于重启主板。当按钮按住5秒以上时，主板的 Linux 部分将重新启动。

信息

UNO Q 上电后会自动启动，无需按下电源按键。

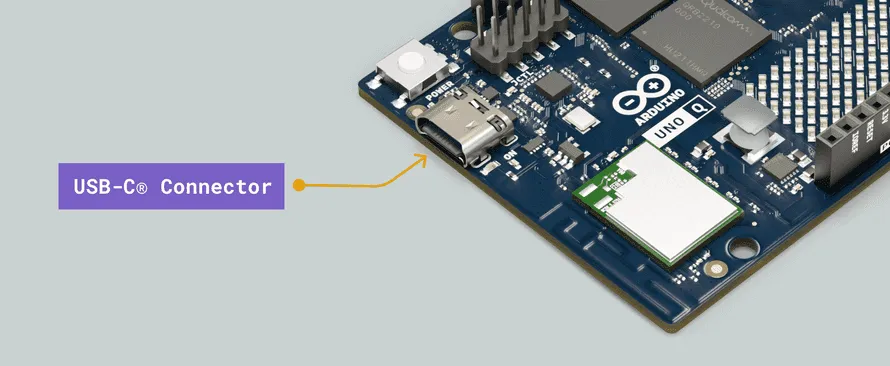

USB-C 接口

Arduino UNO Q 配备一个 USB-C 接口，可用于供电、数据通信以及视频输出。

下表列出了用于扩展 UNO Q 功能的 USB-C 接口主要特性：

特性	描述
USB 电源输入（Sink）	5V DC / 3A（15W）
USB 标准	USB 3.1 Gen 1（5Gbps）
USB-C 显示	DisplayPort

使用 USB-C 转接器、适配器或集线器时，还可以扩展以下功能：

特性	描述
视频输出	支持 HDMI 输出
视频输入	支持 USB 摄像头
音频	支持 USB 或 3.5mm 耳机，包括扬声器和麦克风
以太网	支持通过以太网连接互联网
HID	支持 USB 键盘、鼠标及其他 HID 设备
存储	支持外置 microSD 卡或 USB 存储设备
