Arduino VENTUNO Q

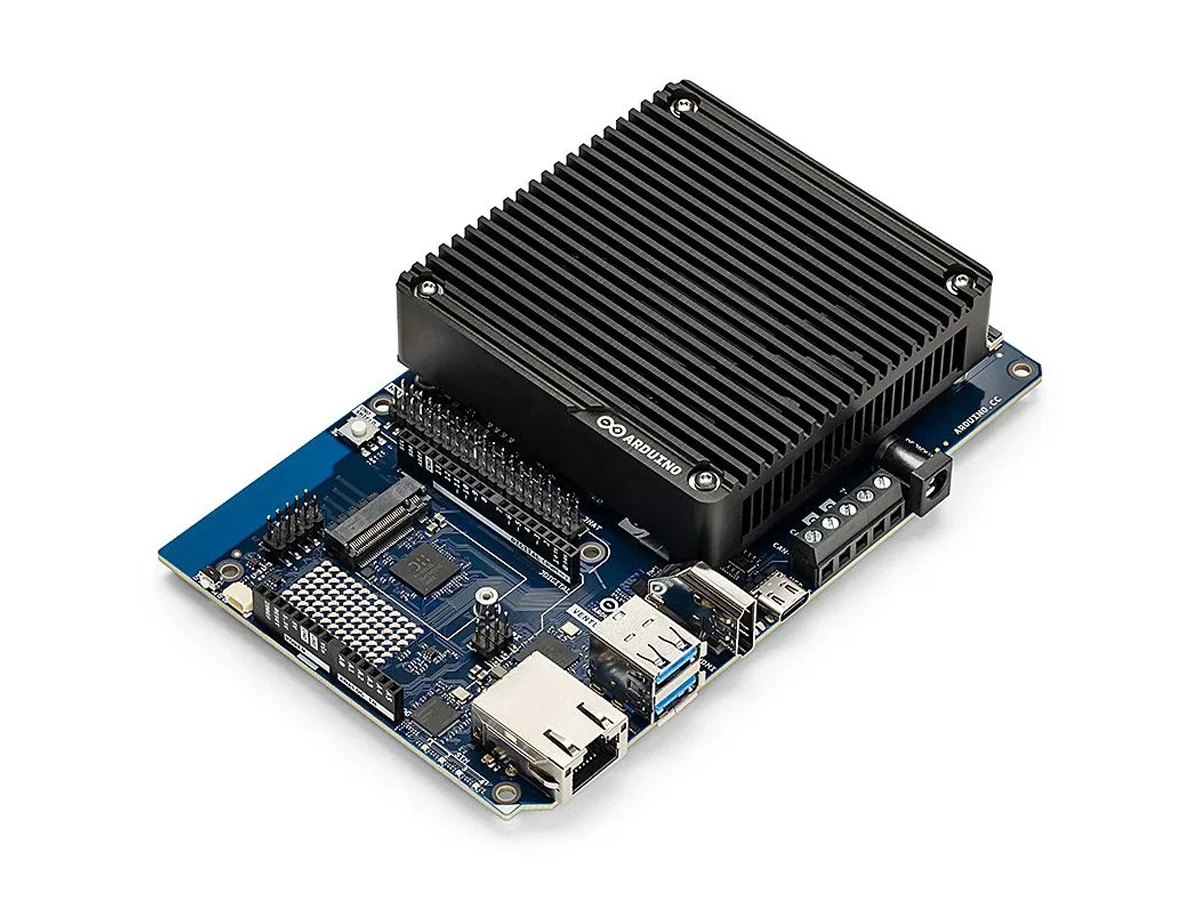

Arduino VENTUNO Q 开发板

Arduino VENTUNO Q 是面向边缘人工智能（AI）与实时控制的开发平台。板载 Qualcomm Dragonwing IQ8（QCS8275）微处理器（MPU，Microprocessor）和 STM32H5F5 微控制器（MCU，Microcontroller），分别运行 Ubuntu Linux 和基于 Zephyr 的 Arduino 程序。通过 Arduino App Lab，可在同一应用中组织 Python、Arduino Sketch 和功能模块。

SKU产品
35981Arduino VENTUNO Q

主要参数​

计算与存储​

项目规格
MPUQualcomm Dragonwing IQ8（QCS8275），八核处理器
MCUSTM32H5F5，Arm Cortex-M33，最高 250 MHz；4 MB Flash，1.5 MB RAM
内存16 GB LPDDR5
板载存储64 GB eMMC
AI 加速Hexagon 神经网络处理器（NPU，Neural Processing Unit），最高 40 dense TOPS
图形处理Adreno 623 GPU
系统MPU：Ubuntu Linux；MCU：Arduino Core on Zephyr OS

连接与扩展​

项目规格
有线网络1 个 RJ45 以太网接口，最高 2.5 Gbit/s
无线连接Wi-Fi 6，2.4/5/6 GHz；Bluetooth 5.3
USB2 个 USB 3.0 Type-A 接口；1 个 USB-C 接口，支持主机/设备角色切换、DisplayPort Alt Mode 视频输出和 USB PD 供电
显示接口HDMI Type-A；USB-C 支持 DisplayPort Alt Mode 视频输出
摄像头接口3 个板载 MIPI CSI 摄像头接口
存储扩展M.2 M-key，PCIe 4.0 ×4，支持 2230 规格 NVMe SSD；不支持 SATA M.2 硬盘，不能用作启动盘
扩展接口UNO 排针、Qwiic、40-pin 排针、CAN-FD 接线端子及 JMEDIA、JMISC、JOMEGA 扩展接口
板载指示与显示4 组 RGB LED、8 × 13 蓝色 LED 点阵

外形与环境​

项目规格
工作温度-10～60°C
外形尺寸160 mm × 100 mm

双处理器如何分工​

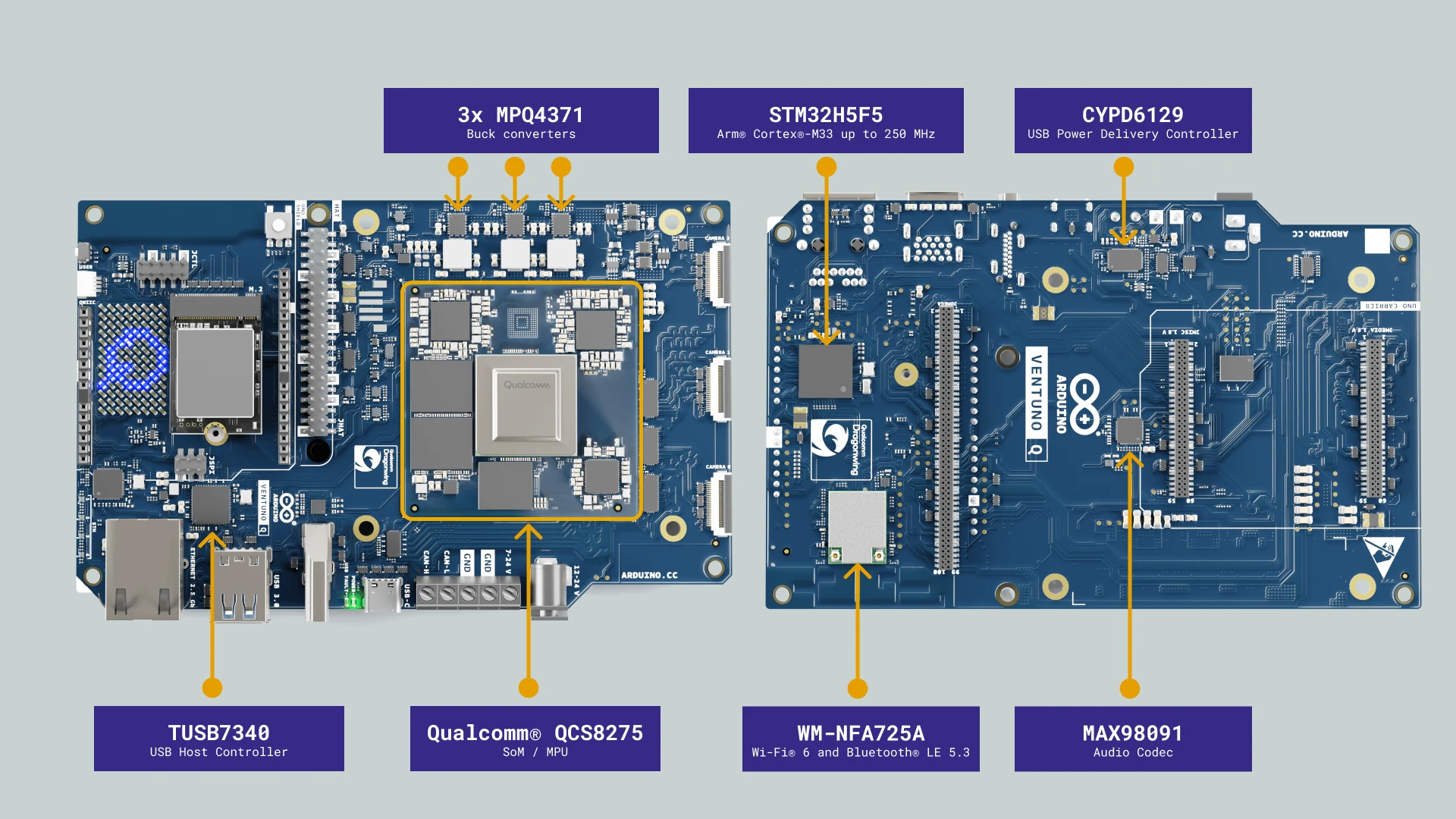

Arduino VENTUNO Q 主要器件位置示意，来源：Arduino 官方手册

部分主要用途
Linux / MPUUbuntu 桌面、Python 程序、网络、USB 外设、图像处理和 AI 应用
Arduino / MCUUNO 排针上的数字输入输出、模拟采样、PWM、I2C、SPI 和 UART 等外设控制
Bridge基于远程过程调用（RPC，Remote Procedure Call）的通信接口，用于在 Python 与 Sketch 之间调用函数、交换数据

例如，Python 可以处理网络数据，再通过 Bridge 调用 MCU 上的控制函数；MCU 可以采集传感器数据，再交给 Linux 处理。使用 UNO 排针时，代码中的 D0、A0 等名称属于 MCU 的 Arduino 引脚映射，不是 Linux GPIO 编号。

外形与安装​

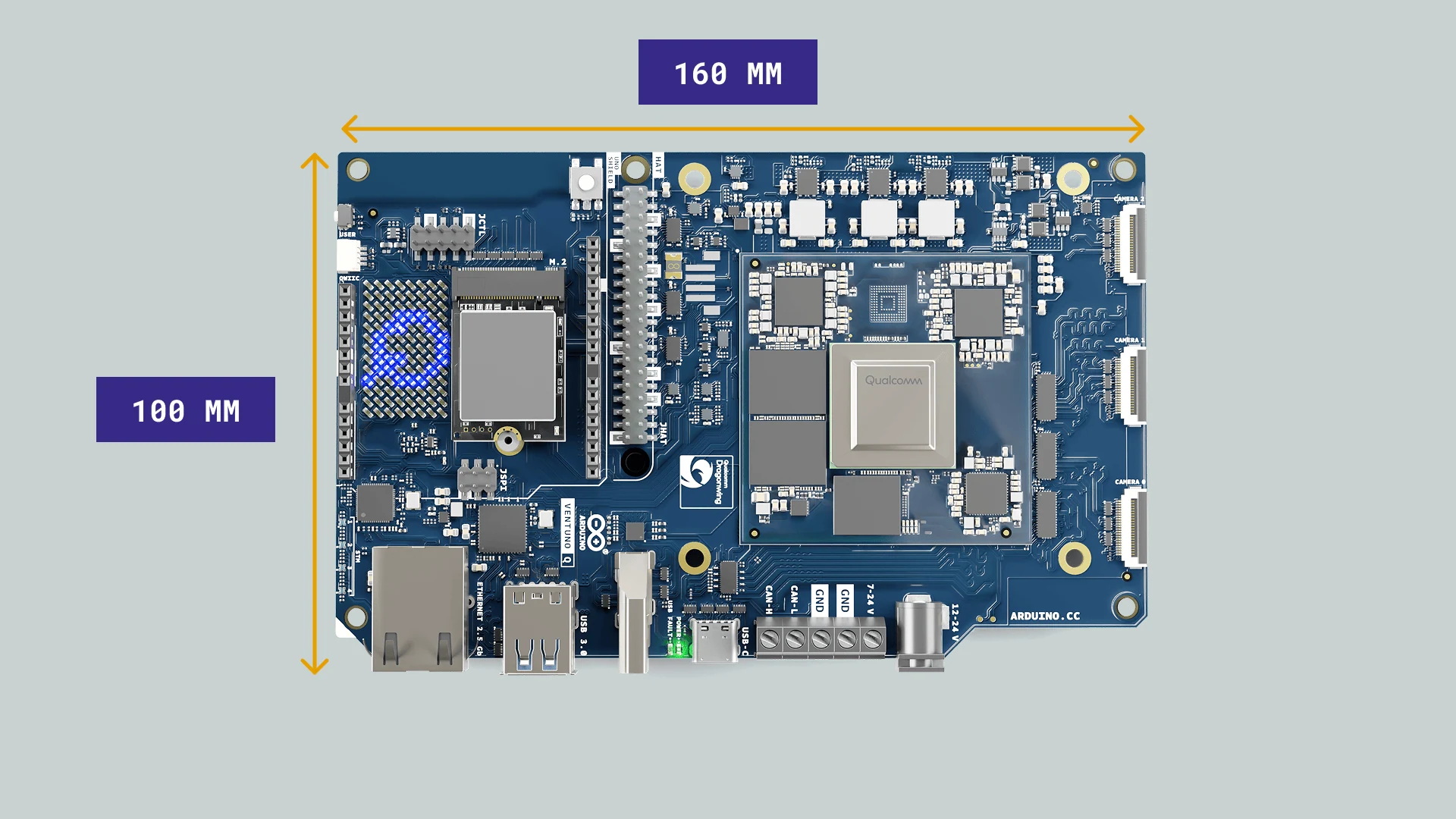

Arduino VENTUNO Q 外形尺寸示意，来源：Arduino 官方手册

安装时使用支撑柱，使 PCB 底部焊点与安装面保持间隔。不要将通电开发板直接放在导电表面。相关结构文件见 硬件资料。

外设选购​

CSI 摄像头​

开发板提供 3 个 CSI 摄像头接口。以下摄像头已在 VENTUNO Q 上分别测试录像，连接与使用方法见 CSI 摄像头使用。

摄像头规格测试情况
IMX219-120 Camera（SKU 16579）IMX219，800 万像素，120° 视场角单路 640 × 480 录像
IMX477 12.3MP Camera（SKU 18510）IMX477，1230 万像素单路 640 × 480、1920 × 1080 录像及实时预览

USB-C 扩展坞​

产品用途VENTUNO Q 测试情况
USB-C-HUB-11-IN-1（SKU 35204）扩展 HDMI、USB、网口等接口已实测使用
