App Lab 使用说明

Arduino App Lab 用于创建、运行和管理开发板上的应用（App）。一个 App 可包含 Arduino Sketch、Python 程序和 Bricks 功能模块。电脑连接模式下，电脑负责编辑和管理，应用仍在 VENTUNO Q 上运行。

从 Arduino 软件下载页 下载最新版 App Lab。电脑端与开发板上预装的 App Lab 分别更新；连接开发板后，根据界面提示完成软件更新。

部分	编辑位置与用途
Arduino Sketch	sketch/sketch.ino，运行在 STM32 MCU 上，用于 I/O 与外设控制
Python	python/main.py，运行在 Ubuntu / MPU 上，用于应用逻辑、网络及数据处理
Bricks	按需加入的功能模块，例如 Web 界面或模型处理；基础 I/O 示例不要求加入 AI 模块

完成 首次配置 和开发板更新后，即可使用 App Lab。

运行示例程序

1. 连接并选择 VENTUNO Q。
2. 在 "Examples" 或 "Inspirations" 中打开适用于本板的示例，查看示例说明和硬件要求。

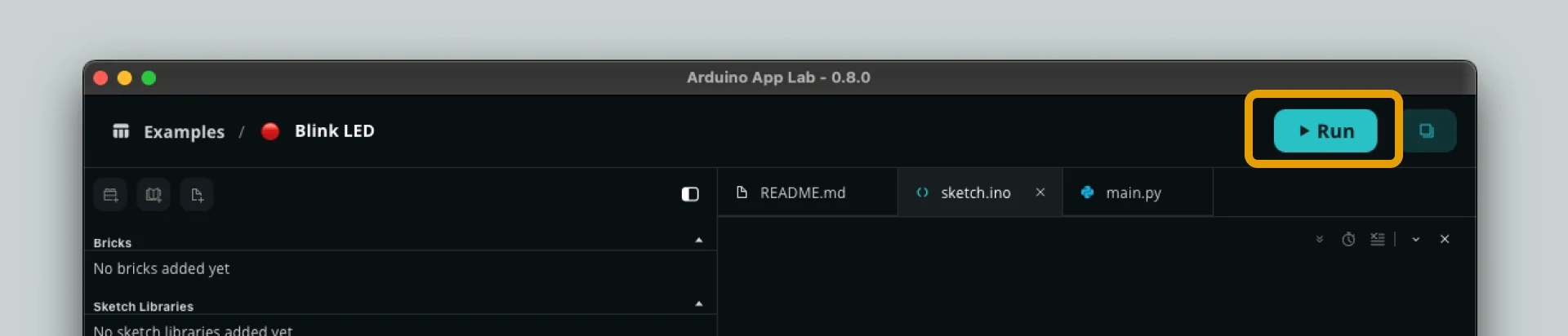

3. 点击右上角 "Run"。App Lab 会编译 Sketch、传输程序并启动应用，过程显示在底部 "Console" 中。首次运行可能需要联网下载运行环境。
4. 等待启动过程结束，并根据示例说明观察硬件现象。入门可使用 Blink 示例；如果下载运行环境失败，可参考 FAQ。

创建与修改 App

复制官方示例

内置示例为只读内容。打开示例后，点击 "Copy and edit App"，输入新名称并选择 "Create new"，再编辑副本。

创建空白 App

1. 在 "Apps" 中选择新建入口；旧版界面可能显示为 "My Apps" 或 "Create new app +"。
2. 输入应用名称并创建。

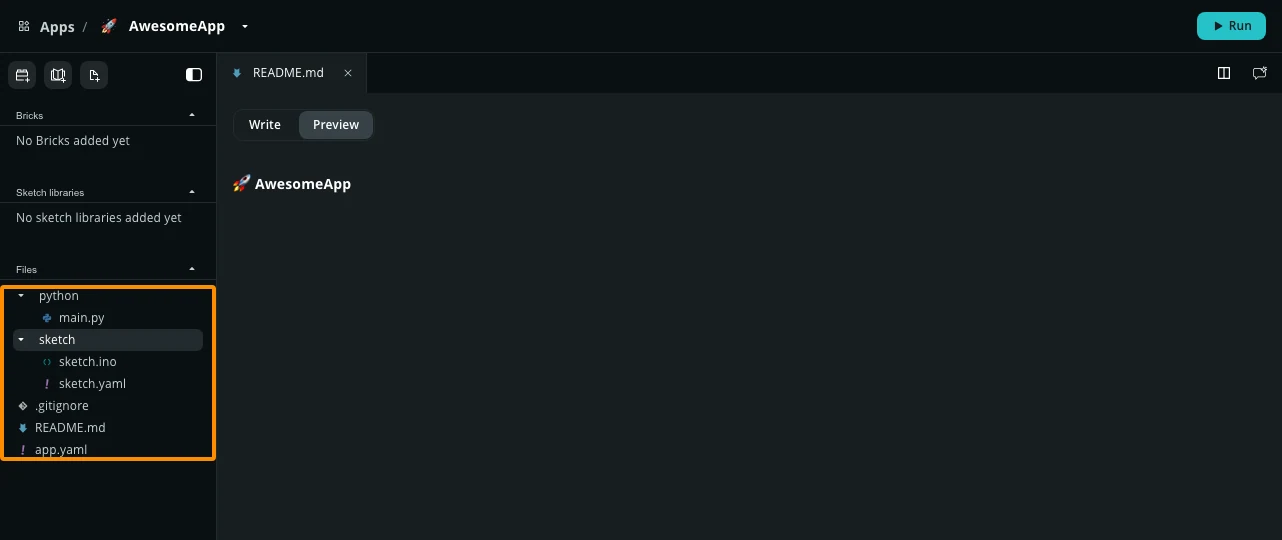

3. 在文件列表中打开 sketch/sketch.ino 或 python/main.py，根据需要编辑对应部分。只测试 MCU 时，保留工具生成的其他文件。
4. 点击 "Run"。修改正在运行的代码后，停止并重新运行，使新代码生效。

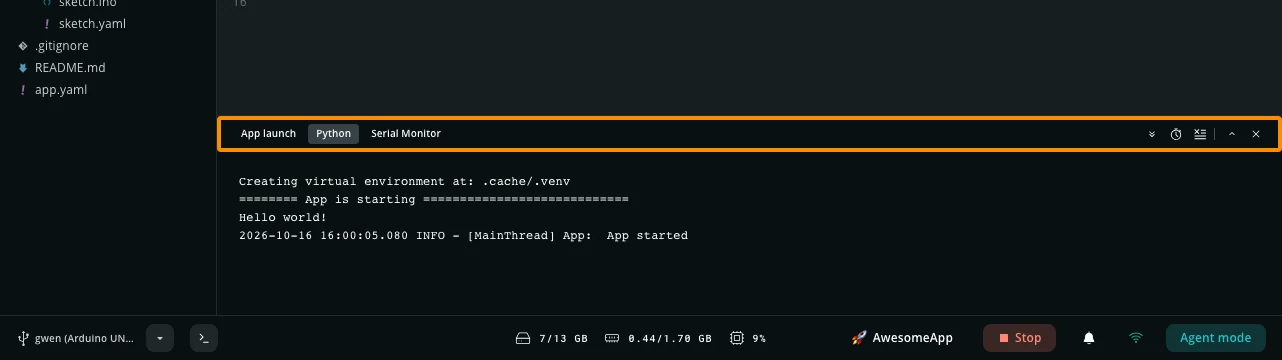

查看控制台与停止应用

控制台标签	检查内容
App launch	编译、传输、启动过程；部分旧版可能显示为 Start-up
Python	Python 的 print() 输出和运行报错
Serial Monitor	Sketch 的 Serial.print() 或 Monitor.print() 输出
Brick 对应标签	使用相应 Brick 时出现的容器日志

启动过程中可能只显示 "App launch"，启动完成后才出现其他标签。编译失败时先检查启动日志；应用已启动但行为异常时，再检查 Python、串口或相应 Brick 的日志。若 LED 已闪烁或点阵已显示，但启动日志仍在下载或出现错误，应继续检查启动过程，确认应用是否完整启动。

点击右上角 "Stop" 可停止应用。需要向 Sketch 输入文本时，在 "Serial Monitor" 底部输入框发送，程序可通过 Serial.read() 或 Monitor.read() 接收。

通过终端查看应用

在 开发板终端 中，可使用 App CLI 查看应用：

命令	用途
arduino-app-cli app list	查看已创建或安装的应用
arduino-app-cli app list --examples	查看内置示例
arduino-app-cli app ps	查看应用运行状态

基础功能示例

每个示例分别创建 App，并替换 sketch/sketch.ino。输出信息在 "Serial Monitor" 中查看。

接外部元件前先断开电源，按本板引脚图核对位置。示例使用 3.3 V 接线；不要向 A0 等模拟输入施加 5 V。无需外接元件的练习见 板载 RGB LED 与 LED 点阵。

数字 I/O：按键控制 LED

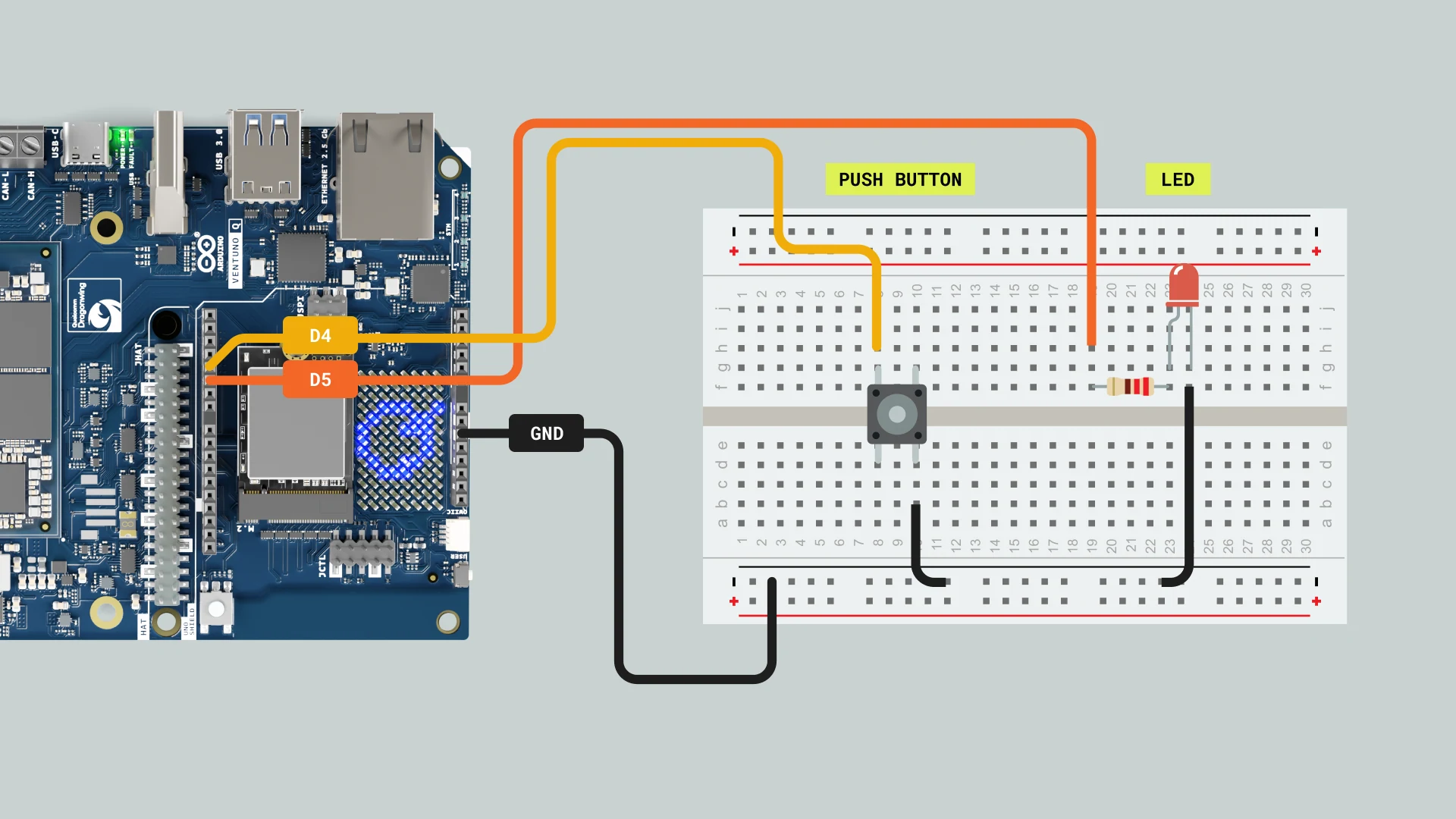

接线： 准备一个按键、LED、限流电阻、面包板和跳线。按下图连接：按键接 D4 与 GND；D5 通过限流电阻连接 LED 阳极，LED 阴极接 GND。D4 使用内部上拉，按下为 LOW。

const int buttonPin = D4;
const int ledPin = D5;

void setup() {
  pinMode(buttonPin, INPUT_PULLUP);
  pinMode(ledPin, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  bool pressed = digitalRead(buttonPin) == LOW;
  digitalWrite(ledPin, pressed ? HIGH : LOW);
  Serial.println(pressed ? "Button pressed" : "Button released");
  delay(100);
}

运行结果： 按住按键时 LED 点亮，松开后熄灭，串口显示相应状态。这里使用的是外接按键，不是板上的 User 按钮。

ADC：读取电位器

ADC（Analog-to-Digital Converter，模数转换器）将模拟电压转换为数字读数。

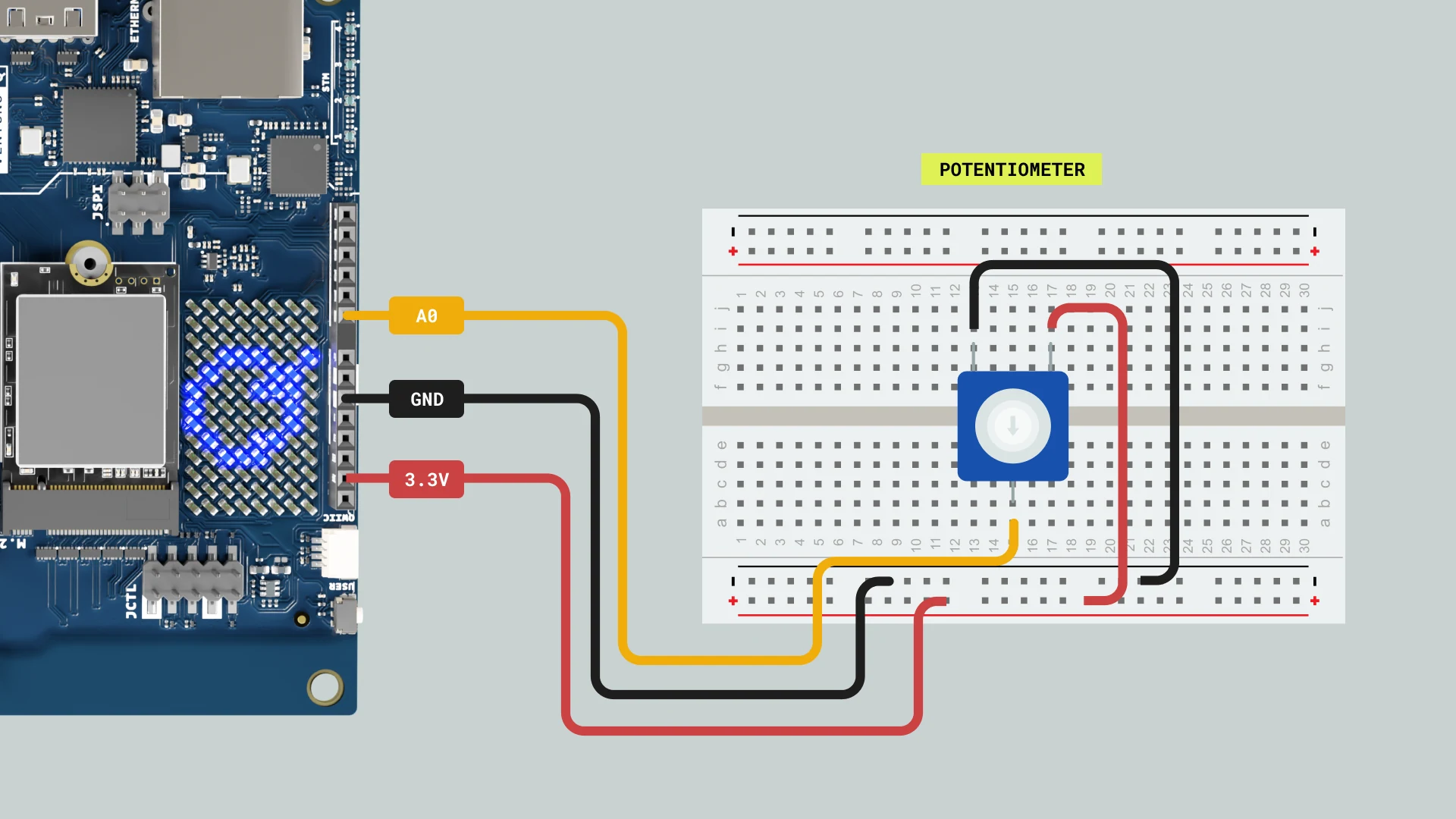

接线： 电位器两端分别接 3.3 V 和 GND，中间滑动端接 A0。

void setup() {
  Serial.begin(9600);
  analogReadResolution(12);
}

void loop() {
  int value = analogRead(A0);
  Serial.println(value);
  delay(100);
}

运行结果： 旋转电位器时，串口数值随输入电压变化。本例将读数分辨率设置为 12 位，数值范围为 0～4095。

DAC：输出固定模拟量

DAC（Digital-to-Analog Converter，数模转换器）用于输出模拟电压。本板的 DAC0 对应 A0，DAC1 对应 A1。

接线： 先断开前一个 ADC 示例的电位器，再使用高阻电压测量仪器测量 A0 相对 GND 的输出。

void setup() {
  analogWriteResolution(12);
  analogWrite(DAC0, 2048);
}

void loop() {
}

运行结果： 预期测得稳定的模拟输出；实际电压应通过测量确认。12 位设置的数字范围为 0～4095，2048 约为半量程。普通 PWM 引脚调用 analogWrite() 输出的是脉冲，不能与 DAC 输出混为一谈。

PWM：调节占空比

PWM（Pulse Width Modulation，脉宽调制）通过改变高电平时间比例控制输出。

接线： 沿用 A0 电位器接线，在 D3 输出 PWM；用示波器或逻辑分析仪观察 D3 与 GND。

void setup() {
  analogReadResolution(12);
  analogWriteResolution(8);
}

void loop() {
  int value = analogRead(A0);
  int duty = map(value, 0, 4095, 0, 255);
  analogWrite(D3, duty);
  delay(10);
}

运行结果： 旋转电位器时，D3 输出的占空比改变。本例将 PWM 设置为 8 位，对应 0～255；不要把 PWM 数值范围与 ADC 读数范围混用。

UART：发送文本

UNO 排针的硬件串口使用 Serial1，TX 为 D1，RX 为 D0；Serial 用于 App Lab 的串口输出。

接线： 将 D1 连接到支持 3.3 V 逻辑的串口接收端 RX，并连接 GND。在接收端设置 115200 波特率查看文本。本例只发送数据，不需要连接 D0。

void setup() {
  Serial1.begin(115200);
}

void loop() {
  Serial1.println("Hello VENTUNO Q");
  delay(1000);
}

运行结果： 外部接收端约每秒收到一行文本。此接线不是 JCTL 调试串口。

I2C：选择总线并扫描地址

UNO 排针的 SDA、SCL 使用 Wire；Qwiic 接口使用 Wire1。

接线： 确认模块的 3.3 V 供电、GND、SDA、SCL 及所需上拉条件，再运行下列扫描示例。

#include <Wire.h>

// 改为 Wire1 可扫描 Qwiic 接口。
#define SCAN_BUS Wire

void setup() {
  Serial.begin(9600);
  SCAN_BUS.begin();
}

void loop() {
  Serial.println("Scanning I2C...");
  for (int address = 0x08; address <= 0x77; address++) {
    SCAN_BUS.beginTransmission(address);
    if (SCAN_BUS.endTransmission() == 0) {
      Serial.print("Found address: 0x");
      Serial.println(address, HEX);
    }
  }
  delay(2000);
}

运行结果： 有设备应答时，串口输出对应的 I2C 地址。连接多个设备时，注意避免地址冲突。

SPI：初始化与接线

接线： 默认 UNO SPI 引脚为 D10/SS、D11/MOSI、D12/MISO、D13/SCK。连接外设时还需共同连接 GND，并根据外设资料确认供电、时钟模式、速率及片选电平。

以下为初始化代码，片选保持高电平，暂不发送设备相关指令：

#include <SPI.h>

const int chipSelect = D10;

void setup() {
  pinMode(chipSelect, OUTPUT);
  digitalWrite(chipSelect, HIGH);
  SPI.begin();
}

void loop() {
}

代码作用： 以上代码完成 SPI 初始化。读写外设时，在 loop() 中添加目标器件规定的 SPI 参数、指令和数据处理。

Python 与 MCU 通信：Bridge

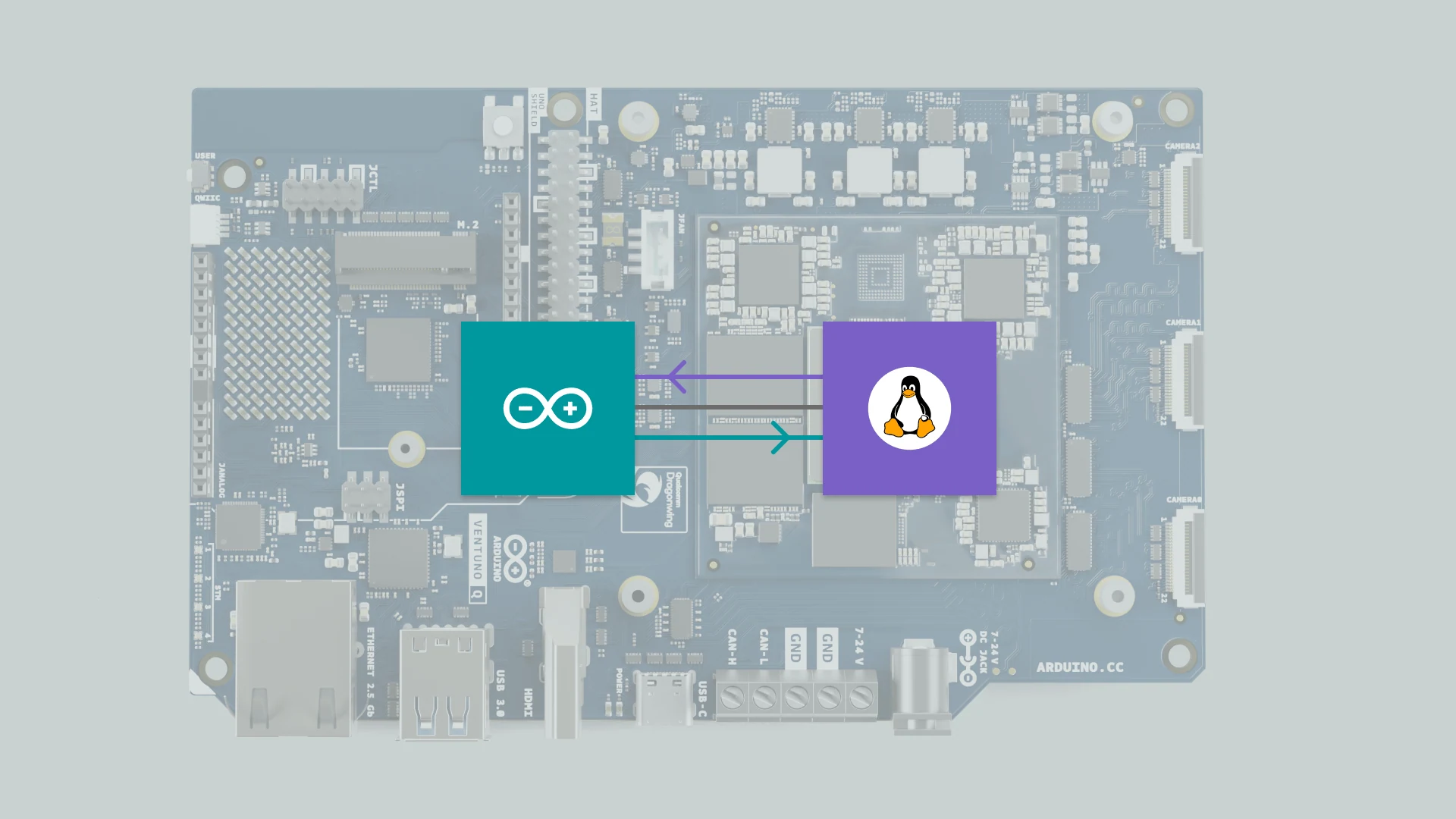

Bridge 通过远程过程调用（RPC，Remote Procedure Call）连接 Linux 与 MCU。下面用 Python 发送递增数字，MCU 收到后向串口监视器输出，不需要外接元件。

此示例使用 Arduino_RouterBridge 库。先确认已安装包含 VENTUNO Q 定义的 Arduino Zephyr core，并单独创建此 App。Zephyr core 的版本号与 App Lab 不同；如果找不到开发板定义，可参考 FAQ 排查步骤。

Sketch（sketch/sketch.ino）：

#include "Arduino_RouterBridge.h"

void printValue(int value) {
  Monitor.print("MCU received value: ");
  Monitor.println(value);
}

void setup() {
  Bridge.begin();
  Monitor.begin();
  Bridge.provide_safe("print_value", printValue);
}

void loop() {
}

Python（python/main.py）：

from arduino.app_utils import App, Bridge
import time

counter = 0

def loop():
    global counter
    time.sleep(2)
    counter += 1
    Bridge.call("print_value", counter)
    print("Sent:", counter)

App.run(user_loop=loop)

点击 "Run" 后，在 "Python" 中应看到 Sent: 1 等输出，在 "Serial Monitor" 中应看到 MCU received value: 1 等输出，约每两秒增加一次。

print_value 必须在两端保持一致，参数类型也需与 C++ 函数匹配。这里采用 Bridge.provide_safe()，使包含 Monitor 操作的函数在安全上下文执行；不要直接改成普通 Bridge.provide() 后在回调内进行嵌套同步调用。

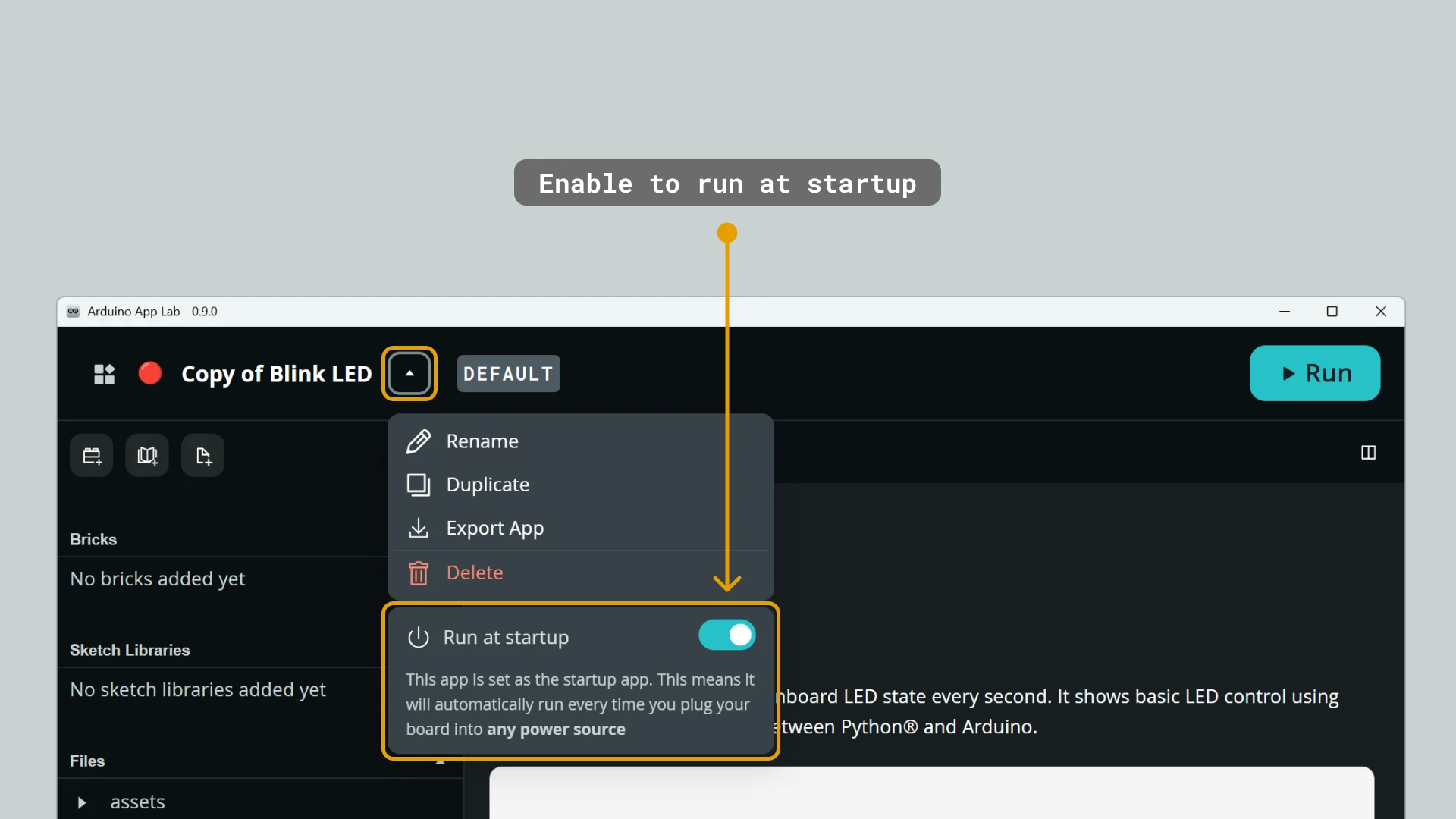

设置开机运行

1. 打开自己创建的 App 或官方示例副本。
2. 点击应用名称旁的下拉箭头。
3. 启用 "Run at startup"。

重新供电后，检查 App 日志与硬件现象，确认开机运行结果。
