快速开始

选择使用方式​

  • 通过电脑连接： 在 Windows、macOS 或 Linux 电脑上安装 Arduino App Lab，通过 USB-C 数据线连接开发板，并为开发板单独供电。
  • 使用板载桌面： 将开发板作为单板计算机（SBC，Single-Board Computer），连接 HDMI 显示器、USB 键盘和鼠标，使用板载 App Lab。
  • 通过网络连接： 完成首次设置后，让电脑和开发板接入同一本地网络，再通过电脑 App Lab 连接。

准备设备与电源​

  • Arduino VENTUNO Q × 1。
  • 符合 供电条件 的外部电源，通过 DC 圆孔接口或接线端子接入直流电源。
  • 电脑 USB-C 模式：支持数据传输的 USB-C 线和可联网电脑。
  • 板载 SBC 模式：HDMI 显示器及线缆、USB 键盘和鼠标。
  • 可用于初始配置及更新的网络连接。

将开发板放在支撑柱上，避免 PCB 底部接触导电物。先连接外部电源，再连接电脑 USB-C 数据线；不要仅依靠电脑 USB 口供电。

方式一：通过电脑完成设置​

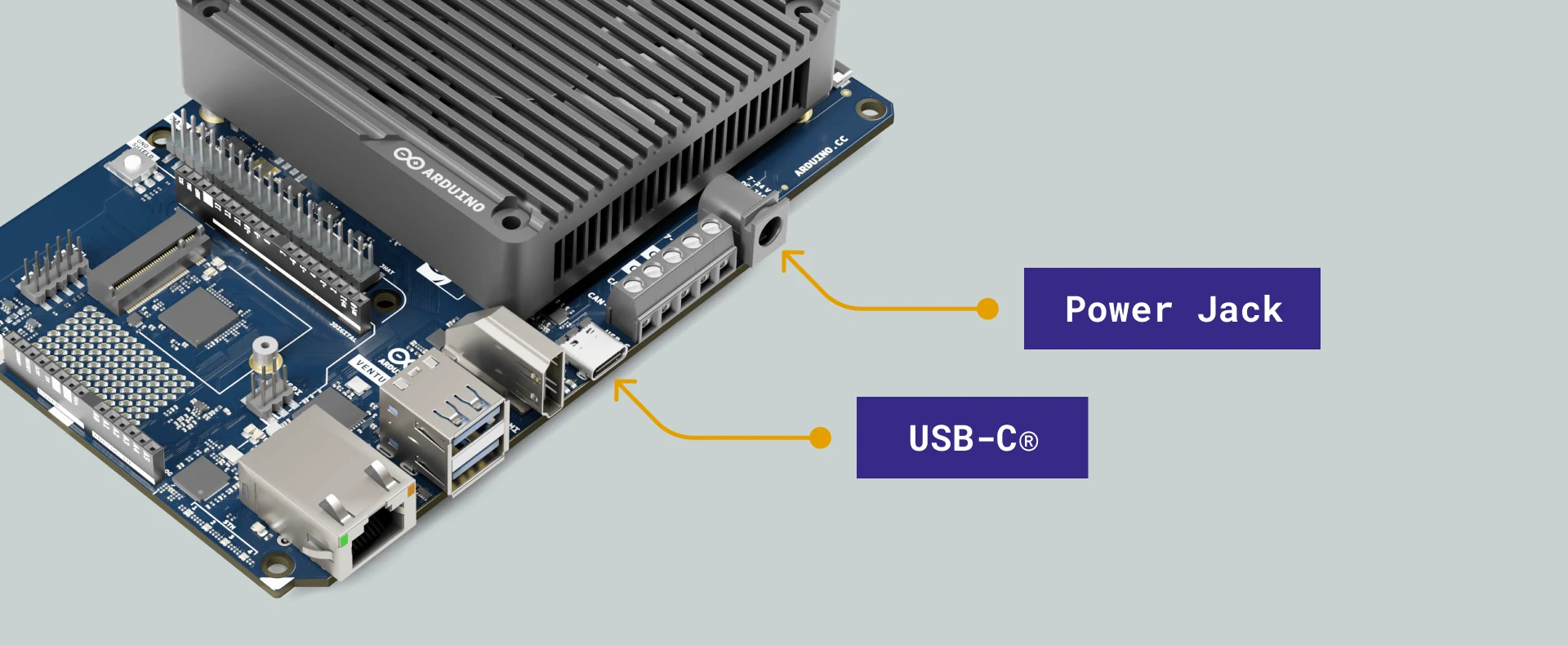

Arduino VENTUNO Q 外部供电与电脑 USB-C 连接示意，来源：Arduino 官方手册

  1. 通过 DC 圆孔接口或接线端子给开发板供电。

  2. 将开发板 USB-C 接口连接到电脑，确认线缆支持数据传输。

  3. 从 Arduino 官方软件下载页 下载并安装适合电脑系统的最新版 Arduino App Lab，然后打开软件。

  4. 在设备列表中选择 VENTUNO Q。首次设置时，按向导填写开发板名称、键盘语言和 Wi-Fi 信息，并完成开发板密码等配置。

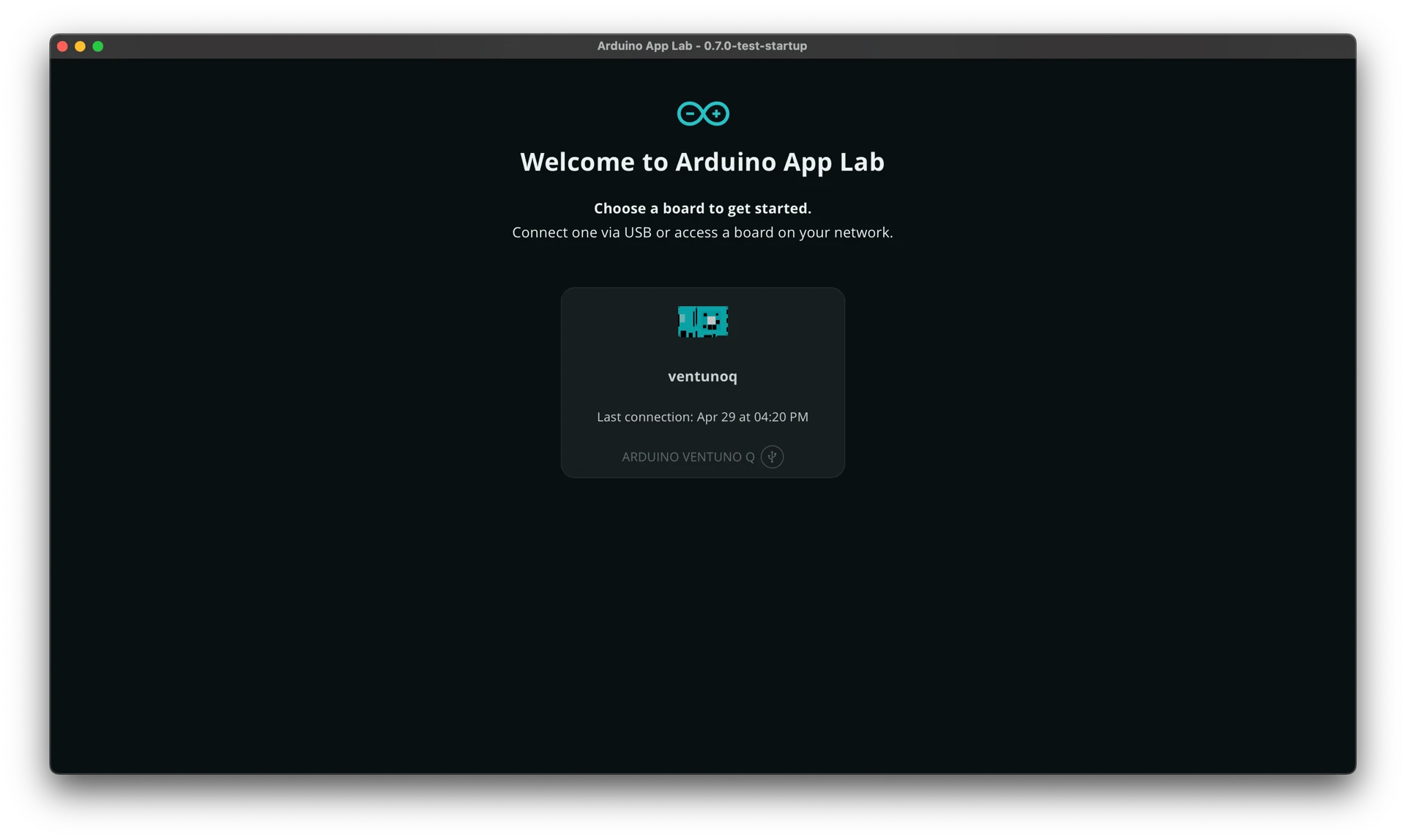

    Arduino App Lab 选择 VENTUNO Q，来源：Arduino 官方教程

  5. 按向导完成开发板更新。更新过程中保持供电和连接。

完整向导见 Arduino VENTUNO Q 首次设置教程。

方式二：通过板载桌面完成设置​

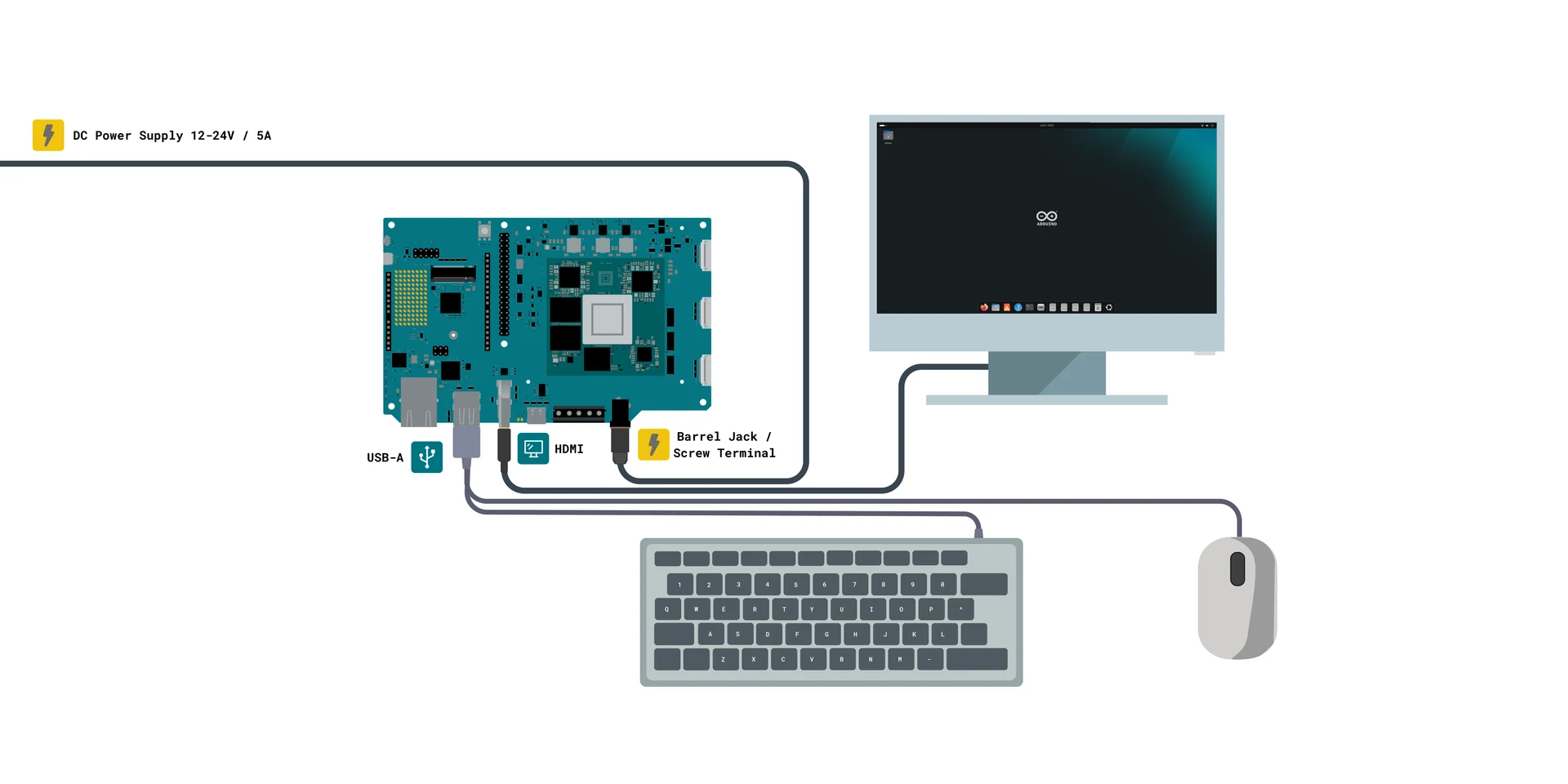

Arduino VENTUNO Q HDMI、键鼠与电源连接示意，来源：Arduino 官方手册

图中使用 12～24 V 直流电源，供电接口的完整规格见 供电方式。

  1. 将显示器连接到 HDMI 接口，键盘和鼠标连接到 USB-A 接口。
  2. 通过 DC 圆孔接口或接线端子为开发板供电。
  3. 首次启动时按屏幕提示创建 Linux 密码。完成后应进入 Ubuntu 桌面。
  4. 打开桌面导航栏中预装的 Arduino App Lab。
  5. 按界面提示连接 Wi-Fi 并完成所需更新。

运行 Sketch 需要安装包含 VENTUNO Q 定义的 Arduino Zephyr core。首次设置时请按 App Lab 提示完成开发板更新；如果出现 Unknown FQBN 错误，可参考 FAQ 排查步骤。

  1. 在 App Lab 的 "Examples" 中查找并打开 "Blinking an LED" 或 "Blink LED"，查看示例说明。不同版本的示例名称可能不同。

  2. 点击右上角 "Run"，等待编译、传输和启动。首次运行可能需要联网下载运行环境，请等待 "App launch" 中的启动过程结束。

  3. 观察板载 LED。示例运行后，LED 亮 1 秒、灭 1 秒，循环闪烁。

  4. 若启动失败，先查看 "Console" 中的启动日志。按 App Lab 控制台说明 区分编译错误与运行错误；下载运行环境失败时，参考 FAQ。

完成设置后改用网络连接​

保持开发板供电，让电脑与开发板接入同一本地网络，重新打开电脑上的 App Lab。在设备列表中选择带网络图标的 VENTUNO Q，输入首次配置时设置的开发板密码，注意与 Wi-Fi 密码区分。

网络发现异常时可参考 产品 FAQ。

配置网络​

Wi-Fi​

可在 App Lab 首次向导或设置中配置网络。板载 SBC 模式下，也可打开 Ubuntu 右上角系统菜单，选择 Wi-Fi 网络并输入密码。

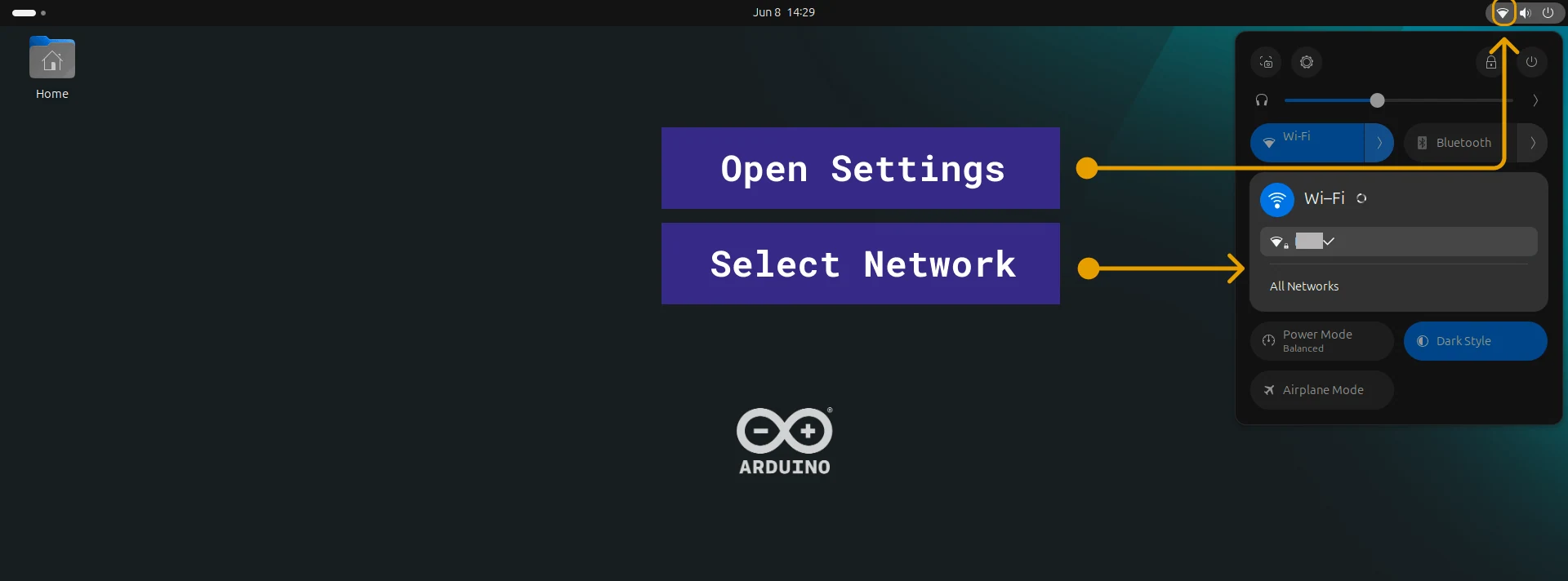

VENTUNO Q Ubuntu Wi-Fi 设置，来源：Arduino 官方手册

也可在开发板终端运行网络管理工具：

sudo nmtui

在文本界面中选择并连接网络。完成后，在开发板终端运行下列命令查看 IP 地址：

hostname -I

输出可能包含多个网络接口的地址。远程连接时选择与电脑处于同一本地网络的地址。

有线以太网​

将 RJ45 接口接入所在网络，在 Ubuntu 网络设置中检查连接状态和 IP 地址。网口最高速率为 2.5 Gbit/s，实际协商速率还取决于交换机、路由器和线缆。

Bluetooth​

在 Ubuntu 右上角系统菜单中打开 Bluetooth 设置，将外设置于可发现状态，选择设备并按提示完成配对。

Bluetooth 启用会占用部分 40-pin 排针信号，接外部 HAT 时先核对 扩展接口注意事项。

访问开发板终端​

建议先完成 App Lab 初始配置，设置开发板密码并连接网络。尚未配置网络时，可先通过 ADB 进入终端。

SSH：通过本地网络连接​

让电脑与开发板位于同一本地网络，并通过 App Lab 或 hostname -I 获取开发板的 IP 地址。在电脑终端执行，将 <ipaddress> 替换为实际 IP 地址：

ssh arduino@<ipaddress>

首次连接时核对设备指纹并确认，再输入开发板密码。登录后进入开发板的 Ubuntu 命令行。

登录后执行以下命令，点亮红灯：

echo 255 > /sys/class/leds/pca963x:red_1/brightness

RGB LED 应常亮红色。

ADB：通过 USB-C 连接​

ADB（Android Debug Bridge）可通过 USB-C 访问开发板终端。Windows 电脑可在 PowerShell 中安装 Platform-Tools：

winget install --id Google.PlatformTools --exact

安装完成后重新打开终端，运行 adb version 检查安装结果。其他安装方式见 Android SDK Platform-Tools 下载与说明。开发板先接外部电源，再连接电脑数据线。

在电脑终端执行：

adb devices
adb shell

确认设备出现在列表中，进入开发板终端。

进入 adb shell 后执行以下命令，点亮红灯：

echo 255 > /sys/class/leds/pca963x:red_1/brightness

RGB LED 应常亮红色。

板载桌面：直接打开终端​

在开发板的 Ubuntu 桌面打开 "Terminal"，执行以下命令，点亮红灯：

echo 255 > /sys/class/leds/pca963x:red_1/brightness

RGB LED 应常亮红色。

测试完成后，执行以下命令关闭红灯：

echo 0 > /sys/class/leds/pca963x:red_1/brightness

通过终端查看应用的方法见 App Lab 使用说明。

CSI 摄像头使用​

先按照 CSI 摄像头连接说明 接好摄像头，再启动开发板。

安装摄像头组件​

在开发板终端更新系统软件包，安装 Qualcomm 摄像头插件和 mpv 播放器，然后重启：

sudo apt update
sudo apt upgrade
sudo apt install gstreamer1.0-plugins-qcom mpv
sudo reboot

gstreamer1.0-plugins-qcom 安装摄像头采集及视频处理插件；mpv 用于播放录像和显示预览画面。

检查摄像头识别​

重启后在开发板终端查看传感器探测记录：

sudo dmesg | grep Probe

检查是否有对应传感器的 Probe success 记录。探测过程中也可能出现其他传感器的 Probe failed，不能仅凭这些失败记录判断摄像头未连接。

录制视频​

运行录像或预览前，先停止其他正在使用摄像头的应用或命令。

命令中的 camera=0 是软件识别的摄像头索引。连接多个摄像头时，可按实际识别结果改为 1、2 等索引；软件索引不一定与接口上标注的编号对应。

在开发板终端运行下面的命令，录制 640 × 480 视频：

gst-launch-1.0 -e \
  qtiqmmfsrc camera=0 name=camsrc video_0::type=preview ! \
  'video/x-raw,format=NV12_Q08C,width=640,height=480,framerate=30/1,interlace-mode=progressive,colorimetry=bt601' ! \
  queue ! \
  v4l2h264enc capture-io-mode=4 output-io-mode=5 ! \
  h264parse ! \
  mp4mux ! \
  queue ! \
  filesink location=capture.mp4

按 Ctrl+C 停止录像，视频保存为当前目录下的 capture.mp4。再次录像前请更改文件名，以免覆盖已有视频。可在开发板桌面使用 mpv 播放录像。

实时预览​

在开发板桌面打开终端，运行以下命令：

gst-launch-1.0 -q -e \
  qtiqmmfsrc camera=0 name=camsrc video_0::type=preview ! \
  'video/x-raw,format=NV12_Q08C,width=640,height=480,framerate=30/1,interlace-mode=progressive,colorimetry=bt601' ! \
  queue ! \
  v4l2h264enc capture-io-mode=4 output-io-mode=5 ! \
  h264parse config-interval=-1 ! \
  'video/x-h264,stream-format=byte-stream,alignment=au' ! \
  fdsink fd=1 | \
  mpv --no-config --hwdec=no --profile=low-latency \
  --demuxer-lavf-format=h264 --no-cache --force-window=yes -

窗口显示实时画面，按 Ctrl+C 停止预览。远程终端无法显示窗口时，请在开发板桌面终端运行。
