CM5-ETH-RS485-4G-BASE

CM5-ETH-RS485-4G-BASE

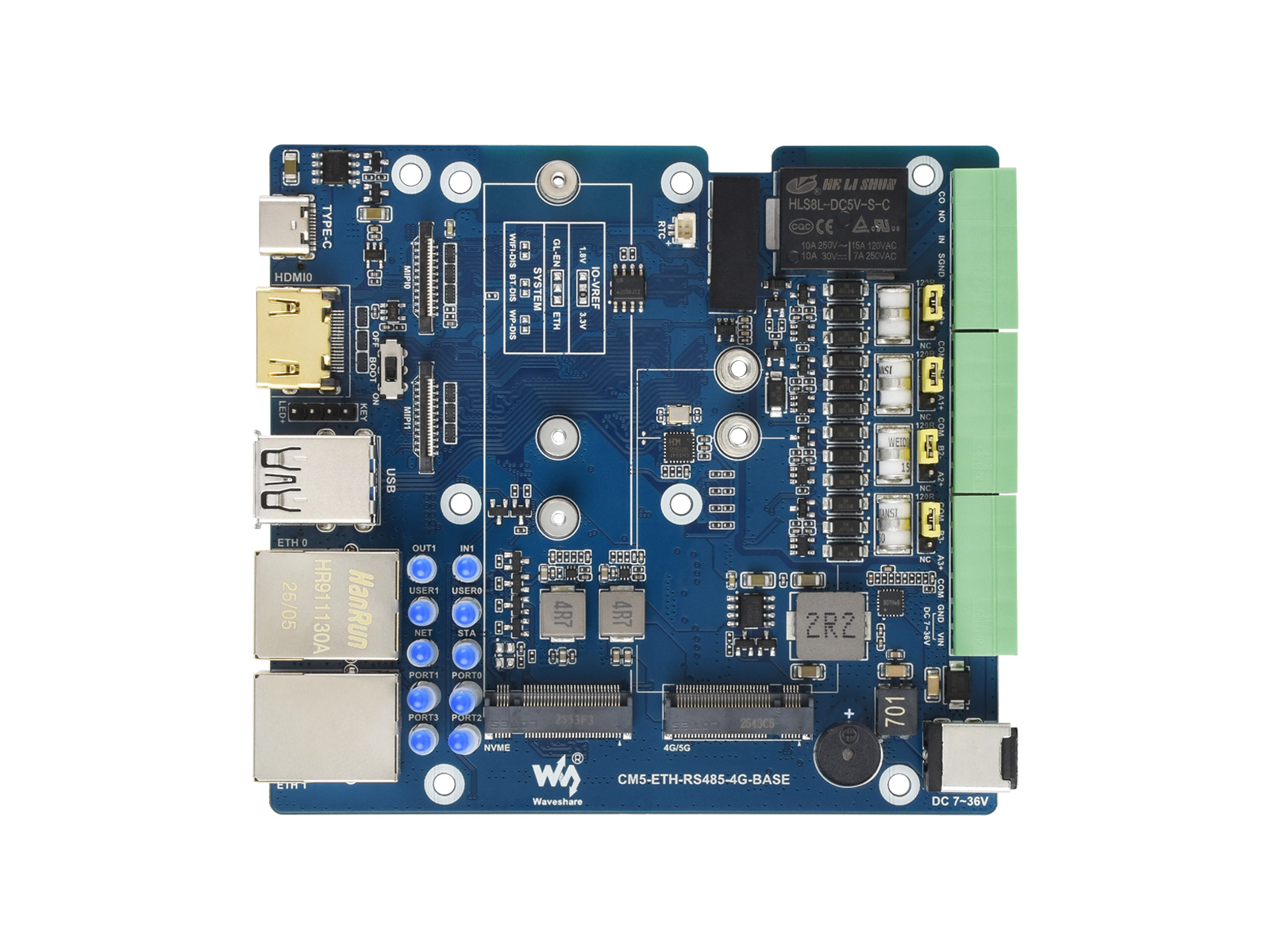

CM5-ETH-RS485-4G-BASE 是一款可以搭配树莓派 Compute Module 5 使用的底板，强大功能，板载 1 路 USB 3.2 Gen1、1 路 USB2.0、M.2 M KEY、M.2 B KEY（4G/5G 模块接口）以及双网口，额外通过 GPIO 扩展 RS485、数字输入与继电器方便用户使用。

版本选择​

双千兆网口 CM5 扩展板
( 底板 )

双千兆网口 CM5 主机
( 底板 + 外壳 )

产品特性​

  • 禁止带电时拔插除 USB 和 HDMI 之外的任何设备
  • Type C 可用作 USB SLAVE 接口烧录镜像或设备供电。
  • 板载 1 组 USB 接口，单组接口最大电流输出总和为 2A。（1 路 USB 3.2 Gen1 + 1 路 USB 2.0 接口）
  • 支持 3 屏幕异显，添加 MIPI DSI 驱动，不管是否连接屏幕，系统都将默认连接，屏幕将会分屏 显示（和系统版本有关系）
  • 板载 M.2 M KEY 接口，支持 NVMe 硬盘协议（或者 PCIE 协议的 AI 模块）
  • 板载 M.2 B KEY 接口，支持接入 4G/5G 通信模块
  • 4 路隔离 RS485 + 1 路隔离数字输入 + 1 路隔离继电器（全隔离）
  • 板载 加密芯片 和 单路可控蜂鸣器
  • 板载 BOOT 按键，可以上电前按住 BOOT 按键，通过 Type C 连接电脑，让设备接入烧录模式
  • 使用 Type C 烧录不要连接其他设备，否则供电不足可能导致无法识别设备

板载资源​

1. CM5 连接器
适用于 Compute Module 5 的所有版本
2. Nano SIM 卡连接器
3. Micro SD 卡接口
用于接入带系统的 Micro SD 卡，仅适用于不带 eMMC 的 CM5 版本
4. 风扇接口Y
支持 2242 / 2230 NVMe 硬盘或者 AI 模块
5. 烧录接口
可以作为 eMMC 烧录接口或者 USB OTG 接口
6. HDMI 接口
支持 4K 输出
7. 按键与指示灯扩展接口
8. 双 USB 接口
一个标准 USB 2.0 接口，一个 USB 3.2 Gen1 接口 (USB 3.2 Gen1 最高支持 5Gbps)
9. 1000M 网口
RJ45 1000M 网口，支持 10M / 100M / 1000M 网络接入
10. 2500M 网口
RJ45 2500M 网口，支持 10M / 100M / 1000M / 2500M 网络接入
11. 指示灯
各接口状态指示灯，另额外引出 2 个用户可配置指示灯
12. M.2 M KEY
支持 2242 / 2230 NVMe 硬盘或者 AI 模块
13. M.2 B KEY
支持接入 4G / 5G 通信模块
14. 蜂鸣器
15. DC 圆形电源接口
支持 DC 7V ~ 36V 供电 (不要与接线端子同时接入电源)
16. DC 电源接线端子
支持 DC 7V ~ 36V 供电 (不要与圆形电源接口同时接入电源)
17. RS485 接口
18. 数字输入接口
允许输入电压范围：5V ~ 36V
19. 继电器接口
允许接入负载: ≤ 10A 250V AC 或 ≤ 10A 30V DC
20. RTC 电池连接座
可使用对应接口的 RTC 电池给 RTC 供电
21. 加密芯片
22. 双 MIPI 接口
支持接入 DSI 显示器或者 CSI 摄像头，外壳仅对 MIPI0 开槽，MIPI1 无法从壳体内部引出
23. BOOT 开关
上电切换为 ON，上电即进入烧录模式

产品尺寸​

开发相关​

镜像烧录​

  • 进入下载模式
    • 板载 BOOT 开关：在上电前将 BOOT 开关拨动至 ON，通过 Type C 连接电脑，即可进入烧录模式
  • LITE 版本镜像烧录：LITE 版本教程
  • EMMC 版本镜像烧录：EMMC 版本教程

NVMe(M.2 M KEY)​

NVMe SSD 引导启动​

  • 先使用 SD 卡启动树莓派，先挂载测试一下 NVMe 硬盘，确保硬件可以正常工作
  • NVMe SSD 引导启动：引导启动配置教程

MIPI​

注意

本产品外壳仅对 MIPI0 开槽，MIPI1 无法从壳体内部引出，MIPI1 仅可在未组装外壳时使用

风扇控制​

RTC​

RS485​

  • 产品板载 4 路隔离 RS485 接口
  • 产品支持此教程内的全部功能：RS485 使用教程

数字输入接口​

注意

产品的数字输入接口支持的最大输入电压为 36V

控制引脚功能说明
GPIO24IN1数字输入通道1
  • 当数字输入为高电平（高于 2V）时，GPIO 采集到的电平为低
  • 当数字输入为低电平（低于 0.9V）时，GPIO 采集到的电平为高

继电器​

控制引脚功能说明
GPIO25继电器默认引出常开端和公共端
  • 当 GPIO 输出高时，继电器吸合，常开端和公共端处于连接状态
  • 当 GPIO 输出低时，继电器断开吸合，常开端和公共端处于断开状态

4G / 5G​

  • 产品板载 M.2 M KEY 接口，支持接入 4G / 5G 通信模块
  • 产品支持此教程内的全部功能：4G / 5G使用教程

加密芯片（ATSHA204）​

蜂鸣器​

控制引脚功能说明
GPIO22蜂鸣器有源蜂鸣器
  • 当 GPIO 输出高时，蜂鸣器无输出
  • 当 GPIO 输出低时，蜂鸣器输出声音

指示灯​

指示灯丝印功能说明
IN1数字输入指示灯输入高电平（高于 2V）时，指示灯熄灭
OUT1继电器状态指示灯当继电器吸合（常开端和公共端连接）时，指示灯点亮
USER0用户自定义功能指示灯0连接至 GPIO20，低电平有效
USER1用户自定义功能指示灯1连接至 GPIO26，低电平有效
STA4G/5G 模组使能指示灯4G/5G 模块接口指示灯
NET4G/5G 模组运行状态指示灯
PORT0RS485 的 CH0 通信指示灯RS485 存在数据通信时闪烁
PORT1RS485 的 CH1 通信指示灯
PORT2RS485 的 CH2 通信指示灯
PORT3RS485 的 CH3 通信指示灯
