DSI 接口

DSI（Display Serial Interface）是一种基于MIPI标准的高速串行显示接口，用于将处理器（如 Raspberry Pi）生成的图像数据高速传输到LCD显示屏驱动芯片，实现图像显示。

它具有以下特点：

  • 高速传输：单条数据通道可达数 Gbps
  • 低功耗：采用低压差分信号，在空闲或低速传输时进入低功耗模式
  • 引脚精简：相比 RGB 接口显著减少布线
注意
  • DSI 接口依赖驱动支持和初始化配置，并非即插即用接口
  • 不同主控与屏幕之间通常不通用，需匹配驱动

DSI 接口物理规格​

DSI 接口常见有多种物理形态，主要区别在于引脚数量、间距及支持的数据通道数（Lane）。

常见规格如下：

项目15 Pin22 Pin
间距1.0 mm0.5 mm
数据通道2 Lane4 Lane
带宽较低更高
接口尺寸较宽更紧凑

一般来说，22 Pin 接口支持更多数据通道（通常为 4 Lane），可提供更高显示带宽，适用于高分辨率或高刷新率显示需求。

注意
  • 即使接口为 22 Pin，实际支持的 Lane 数仍取决于主控能力
  • 不同型号之间接口不兼容，需使用专用排线或转接板

Raspberry Pi DSI 接口说明​

在Raspberry Pi中，DSI接口主要用于连接官方或特定驱动支持的LCD显示屏，需通过Device Tree Overlay加载对应驱动。 Raspberry Pi 的 DSI 接口分为 15pin 和 22pin 两种物理规格，分别采用 1.0mm 和 0.5mm 间距。

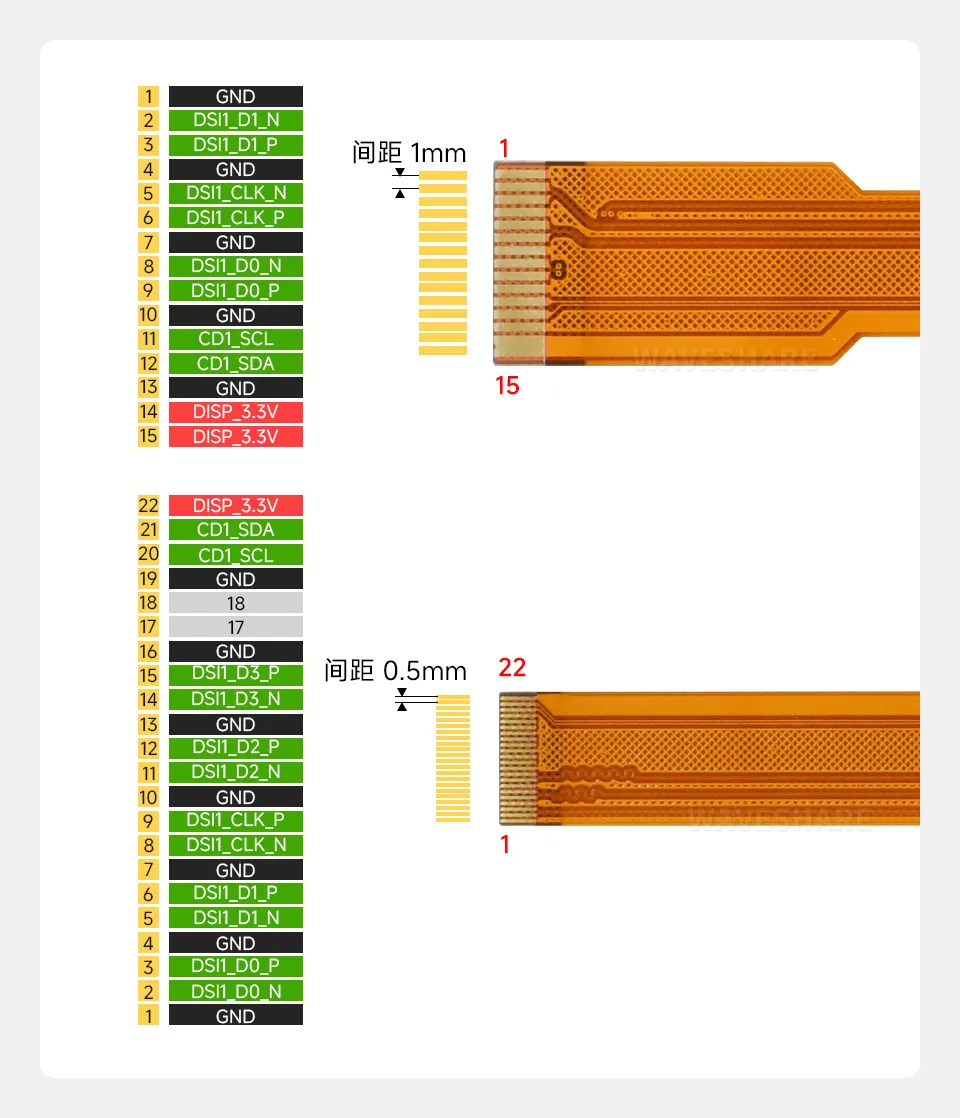

DSI 引脚定义

Raspberry Pi 平台使用 15 Pin 或 22 Pin DSI 接口，不同型号接口规格如下：

  • Raspberry Pi 3 / 4：15 Pin（2 Lane）
  • Raspberry Pi 5 / CM4 / CM5：22 Pin（最高支持 4 Lane）
注意
  • Raspberry Pi的 DSI (显示) 与 CSI (摄像头) 接口外形相同，但信号定义不同，排线不可混用
  • 错误连接可能导致设备无法工作甚至损坏
  • 15 Pin 与 22 Pin 不能直接互连，需要使用转接板或专用排线

视频教程​


⚠ 安全与注意事项​

为避免本产品发生故障或损坏，请遵守以下事项：

  • 连接设备前，请关闭您的 Raspberry Pi 计算机并断开外部电源。
  • 如果线缆脱落，请将连接器上的锁定装置向前拉，将带状线缆插入，请确认排线金属触点方向与接口定义一致后再插入，然后将锁定装置推回原位。
  • 应注意不要折叠或拉紧带状线缆。
  • 拧入零件时应小心。螺纹错位可能会造成无法修复的损坏，并使保修失效。
  • 设备应在 0–60°C 的干燥环境中操作。操作时，请勿将设备暴露在水中或潮湿环境中，也不要将其放置在导电表面上。
  • 请勿将其暴露在任何过热源的环境中。存放在阴凉干燥处。避免温度急剧变化，否则会导致设备内积聚湿气。
  • 搬运时请小心，避免对印刷电路板和连接器造成机械或电气损坏。显示屏表面易碎，有可能破碎。
