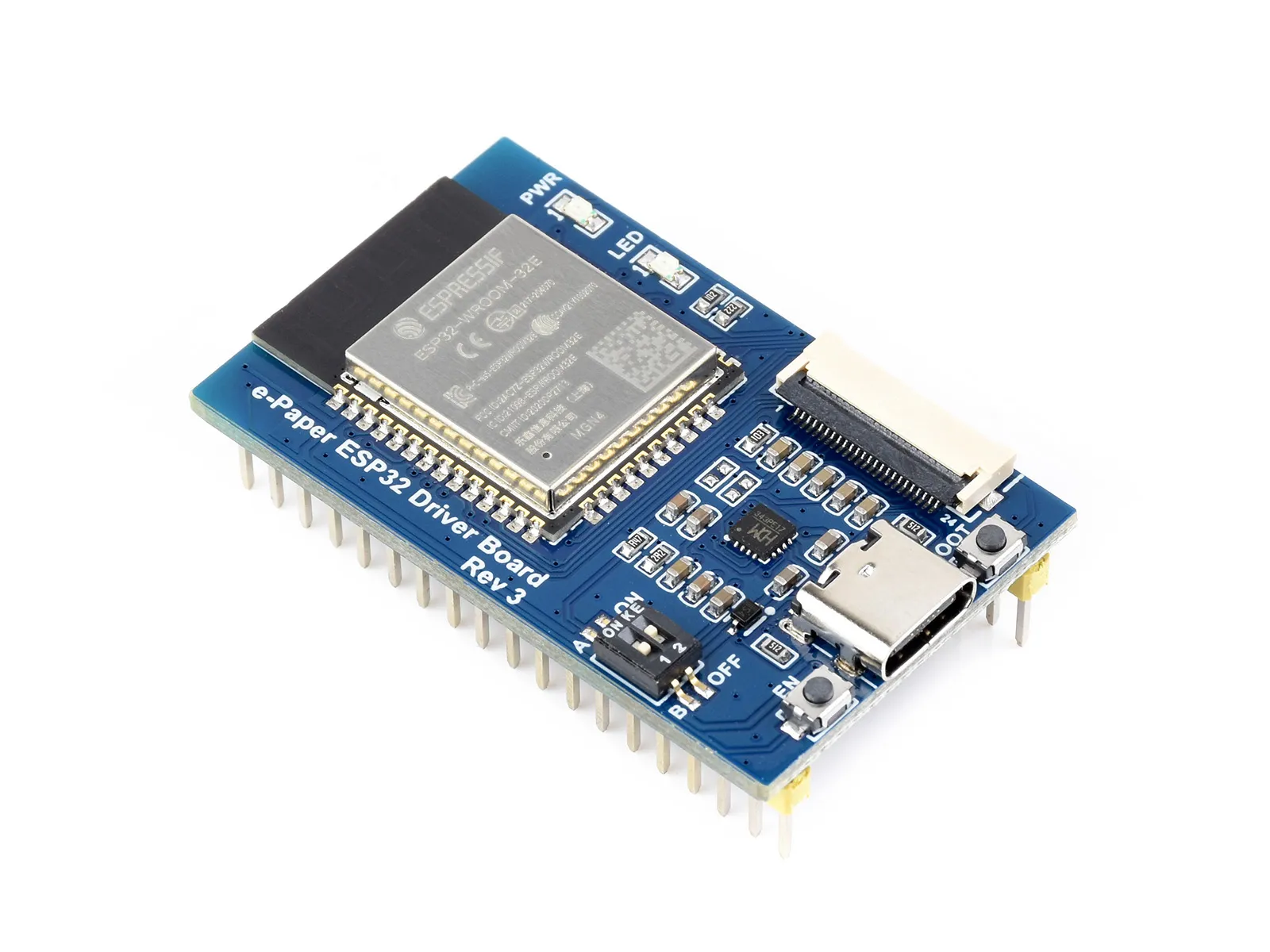

e-Paper ESP32 Driver Board
本 Wiki 主要介绍该产品的具体操作，如需获取该产品支持的墨水屏型号请前往官网产品详情最底部获取
官网链接：https://www.waveshare.net/shop/e-Paper-ESP32-Driver-Board.htm
E-Paper 程序对应参考表
| 屏幕型号 | 程序 |
|---|---|
| 1.54inch e-Paper | epd1in54_V2-demo |
| 1.54inch e-Paper (B) | epd1in54b_V2-demo |
| 2.13inch e-Paper | epd2in13_V3-demo |
| 2.13inch e-Paper (B) | epd2in13b_V4-demo |
| 2.13inch e-Paper (D) | epd2in13d-demo |
| 2.66inch e-Paper | epd2in66-demo |
| 2.66inch e-Paper (B) | epd2in66b-demo |
| 2.7inch e-Paper | epd2in7_V2-demo |
| 2.7inch e-Paper (B) | epd2in7b_V2-demo |
| 2.9inch e-Paper | epd2in9_V2-demo |
| 2.9inch e-Paper (B) | epd2in9b_V3-demo |
| 2.9inch e-Paper (D) | epd2in9d-demo |
| 3.7inch e-Paper | epd3in7-demo |
| 4.01inch e-Paper (F) | epd4in01f-demo |
| 4.2inch e-Paper | epd4in2-demo |
| 4.2inch e-Paper (B) | epd4in2b_V2-demo |
| 4.2inch e-Paper (C) | epd4in2bc-demo |
| 4.26inch e-Paper | epd4in26-demo |
| 5.65inch e-Paper (F) | epd5in65f-demo |
| 5.83inch e-Paper | epd5in83_V2-demo |
| 5.83inch e-Paper (B) | epd5in83b_V2-demo |
| 7.5inch e-Paper | epd7in5_V2-demo |
| 7.5inch e-Paper (B) | epd7in5b_V2-demo |
| 13.3inch e-Paper (B) | epd13in13b-demo |
| 13.3inch e-Paper (K) | epd13in3k-demo |
- 注：对应程序仅以屏幕最新版本为例，如果使用的是旧版本，请以屏幕背面的版本标签为准。
| SKU | 产品 |
|---|---|
| 15823 | E-Paper_ESP32_Driver_Board |
改版说明
- 2024-12-30：USB 接口更换为 Type-C 接口，硬件基本兼容旧版本。
- 2022-07-28：串口芯片从 CP2102 改为 CH343，请根据板卡版本选择驱动。
产品简介
本产品是一款配合墨水屏使用的无线网络驱动板，可以通过 Wi-Fi 或者蓝牙从 PC 机或智能手机上获取图片信息，并将信息通过电子墨水屏显示出来。支持 Arduino 开发，使用方式与其它 Arduino 开发板相同。
产品参数
- Wi-Fi 标准：802.11b/g/n
- ESP32 通信接口：SPI / IIC
- 蓝牙标准：4.2，包含传统蓝牙 (BR/EDR) 和低功耗蓝牙 (BLE)
- 墨水屏通信接口：3-wire SPI、4-wire SPI（默认）
- 工作电压：5 V
- 工作电流：50 mA ~ 150 mA
- 外形尺寸：29.46 mm x 48.25 mm
- Flash 大小：4 MB
- SRAM 大小：520 KB
- ROM 大小：448 KB
功能引脚
| 功能引脚 | ESP32 | 描述 |
|---|---|---|
| VCC | 3V3 | 电源正（3.3V 电源输入） |
| GND | GND | 电源地 |
| DIN | P14 | SPI 的 MOSI，数据输入 |
| SCLK | P13 | SPI 的 CLK，时钟信号输入 |
| CS | P15 | 片选，低电平有效 |
| DC | P27 | 数据/命令，低电平表示命令，高电平表示数据 |
| RST | P26 | 复位，低电平有效 |
| BUSY | P25 | 忙状态输出引脚（表示忙碌） |
PS：以上为板子固定连接，无需额外操作
产品特点
- 板载 ESP32，支持 Arduino 开发
- 提供安卓手机 APP 程序，可通过蓝牙 EDR 更新显示内容，方便使用
- 提供 HTML 上位机程序，可通过网页远程更新显示内容，方便集成到各种网络应用中
- 支持 Floyd-Steinberg 抖动算法，以获得更多的颜色组合，对原始图片进行更好的阴影渲染
- 支持多种常用图片格式（BMP、JPEG、GIF 和 PNG 等）
- 出厂内置电子墨水屏驱动程序（开源）
- 5 V 管脚支持 3.6 V 到 5.5 V 电压输入，可使用锂电池供电
- 提供完善的配套资料手册
产品应用
本产品配合墨水屏，适用于无线刷图的应用场景。
- 超市电子价签
- 电子名片
- 串口信息显示牌等
