硬件连接​

本产品出货的时候配有一个 ESP32 网络驱动板，一个转接板和 FFC 延长线。
使用时可以直接将屏幕接入到驱动板，或者是通过延长线和转接板接入。

  • 将屏幕接入 ESP32 驱动板：

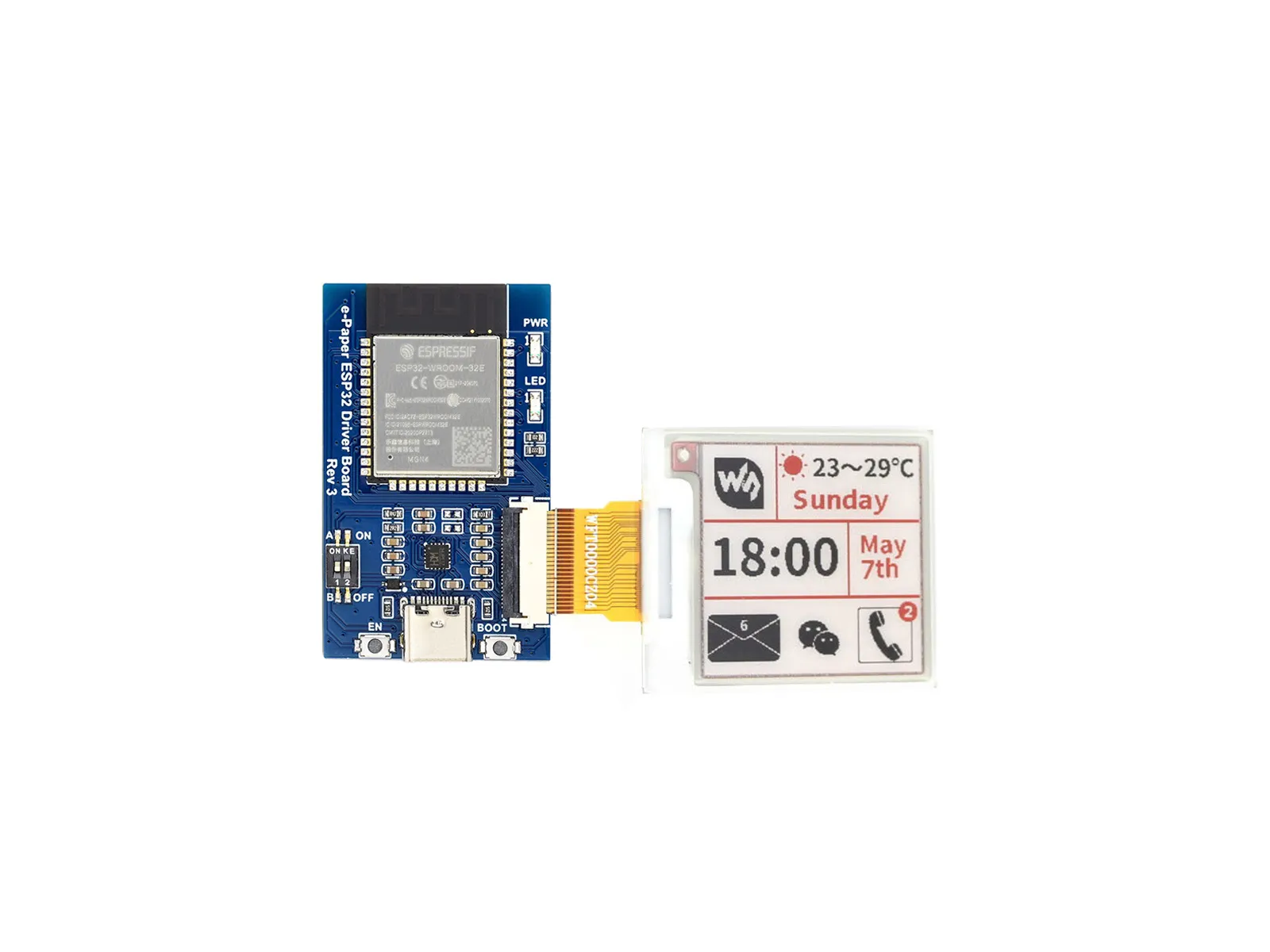

直接接入驱动板：

Epd esp32 hard 1

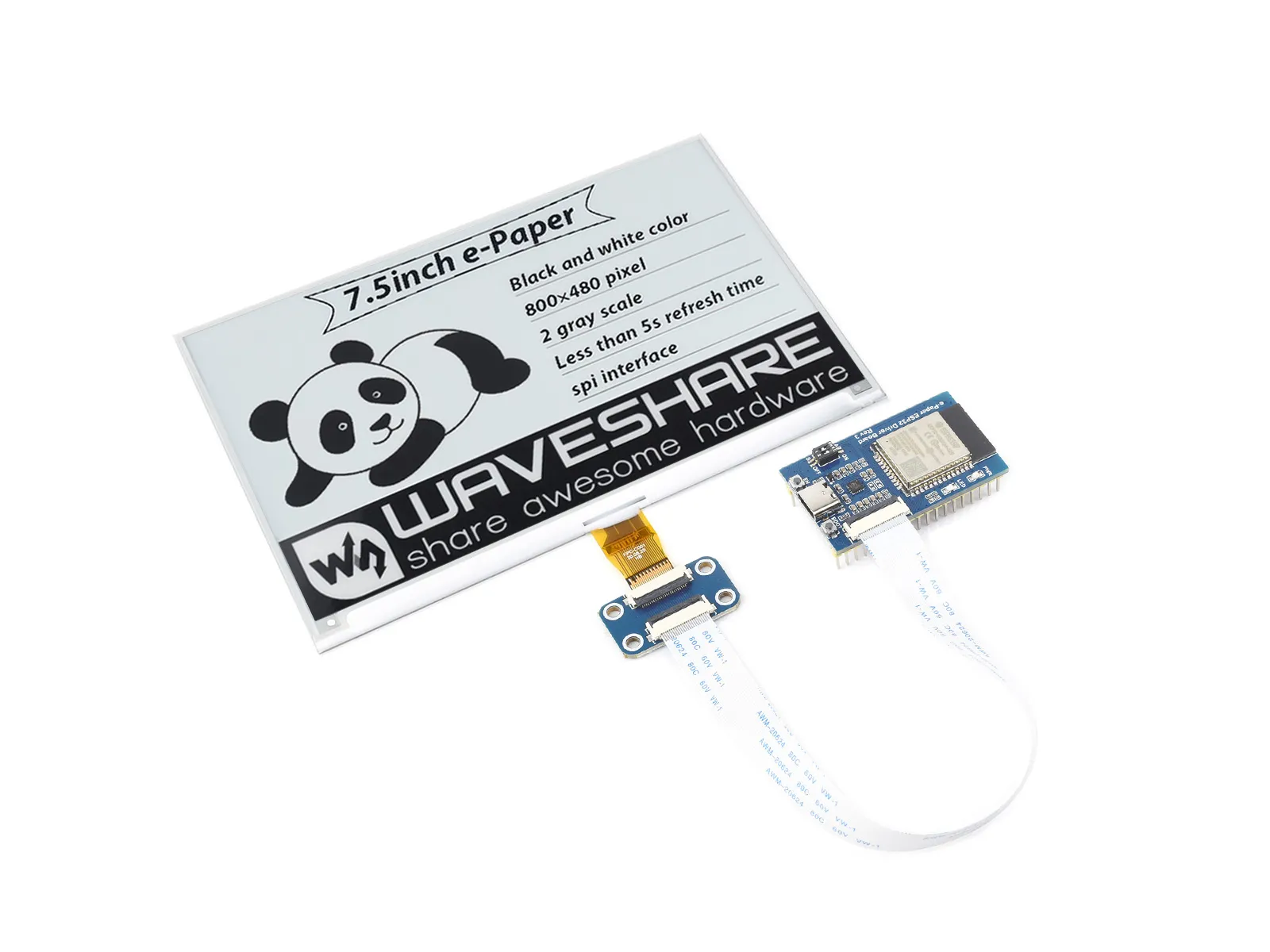

通过延长线接入：

Epd esp32 hard 2

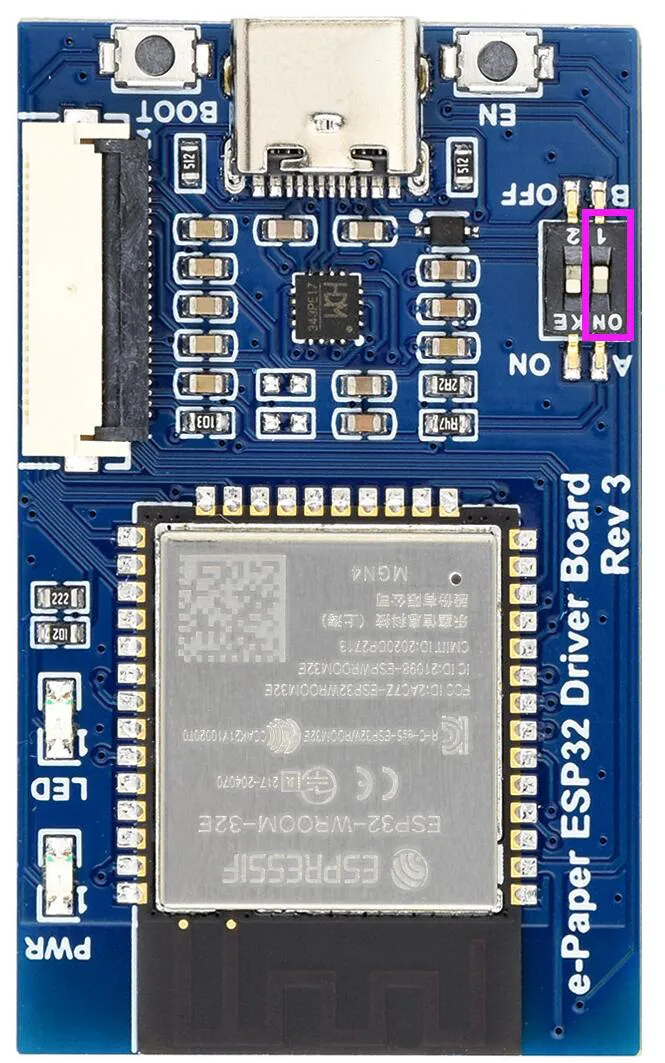

  • 设置型号开关：根据使用的墨水屏型号设置 1 号开关，屏幕较多，如有未列出请优先使用‘A’尝试，如果显示效果差或者无法驱动，请尝试切换开关

Epd esp32 hard 3

电阻 (Display Config)屏幕
0.47R (A)2.13inch e-Paper (D), 2.7inch e-Paper, 2.9inch e-Paper (D)
4.01inch e-Paper (F), 4.2inch e-Paper (C), 5.65inch e-Paper (F)
5.83inch e-Paper, 5.83inch e-Paper (B), 7.5inch e-Paper
7.5inch e-Paper (B)
3R (B)1.54inch e-Paper, 1.54inch e-Paper (B), 2.13inch e-Paper
2.13inch e-Paper (B), 2.66inch e-Paper, 2.66inch e-Paper (B)
2.9inch e-Paper, 2.9inch e-Paper (B), 3.7inch e-Paper
4.2inch e-Paper, 4.2inch e-Paper (B), 13.3inch e-Paper (B)
13.3inch e-Paper
  • 电阻的选择主要影响显示效果，如果发现显示异常可以把开关拨到另一端
  • 开启串口模块：将 2 号开关拨动到“ON”，此开关控制 USB to UART 模块的供电。不需要使用时，您可以手动关闭使模块更加省电（如果 2 号开关处于 OFF 状态，则无法上传程序）
  • 当前版本使用 Type-C 数据线，旧版使用 micro USB 数据线。将 ESP32 驱动板连接到电脑或 5 V 电源

下载例程​

提供本地、蓝牙、Wi-Fi 三种例程，本页面的“资料”标签内可以找到示例程序，或者点击 E-Paper ESP32 Driver Board 示例程序 下载。 将下载下来的压缩包解压出来，可以得到以下文件：

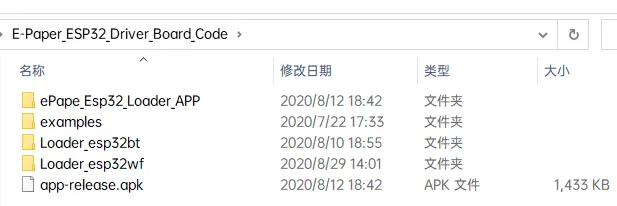

Epd esp32 download 1

  • ePape_Esp32_Loader_APP：蓝牙 App 源码（Android Studio）
  • examples：本地例程
  • Loader_esp32bt：蓝牙例程
  • Loader_esp32wf：Wi-Fi 例程
  • app-release.apk：蓝牙例程 App 安装包

环境配置​

在线安装需要使用翻墙软件，离线安装则无需使用

图像处理算法​

在蓝牙和 Wi-Fi 例程中，提供了两种图像处理算法，分别是 Level（色阶法）以及 Dithering（抖动法）

色阶法​

一张图像，可以把它划分为几个大的颜色域，图像上的每个像素点根据颜色跟这几个色域的趋近程度，被划分到这些颜色域中去。这种方法比较适用于颜色不多的图像，例如亮色或者三色的形状或者文字图像。以黑白红三色墨水屏为例，处理图像的时候把它处理成黑白红三色，因此对于一张图像来说，可以把图像的所有颜色划分三个大的颜色区域：黑色区域，白色区域，红色区域。
比如根据下图，如果灰度图中的某个像素点的值等于或者小于 127 的话，可以把这个像素点视为黑色像素，否则，就是白色

Epd esp32 lever 1

对于彩色图像，RGB 包含红、绿、蓝三个颜色通道。相对于红色通道，可将蓝色通道和绿色通道统称为蓝 - 绿通道或非红通道。根据下图，可依据像素点各颜色通道的值进行颜色分类：红色通道值较高且蓝 - 绿通道值较低时，该像素归类为红色像素；红色通道和蓝 - 绿通道值均较低时，归类为黑色像素；红色通道和蓝 - 绿通道值均较高时，归类为白色像素。

Epd esp32 lever 2

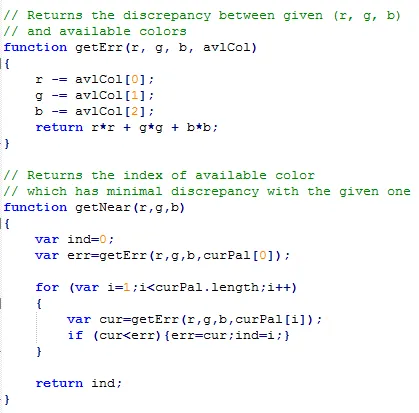

算法中，对于颜色定义是根据 RGB 值以及预期颜色值的平方和的差值计算的。其中预期颜色值是指的像素点最趋近的那个颜色值，这些值被保存在 curPal 数组中。

Epd esp32 lever 3

抖动法​

对于颜色较多或渐变区域较多的图像，上述色阶法并不适用，很多时候图像里面的渐变区域的像素可能跟所有颜色域都很接近，如果用色阶法处理就会让图像丢失很多图像细节。很多摄像头拍摄的图片，通过混合颜色的方法来绘画阴影和过渡区域，这些图像中，渐变区域占了大部分
对于人眼来说，很容易混淆面积较小的颜色区域，比如红色和蓝色两种颜色并列，如果将其缩小到一定程度，在人眼看来会呈现出一种由红色和蓝色混合而成的颜色。利用人眼的这一视觉特性，可以通过“混合”的方法来获取更多可以表现的颜色，抖动算法正是利用了这一视觉现象。 提供的例程中使用了 Floyd-Steinberg 抖动算法 - 基于错误扩散（由 Robert Floyd 和 Louis Steinberg 在 1976 年发表）。公式是根据下面的图像的方式进行错误扩散

Epd esp32 dithering 1

X 表示误差（原始颜色与灰度值（颜色值）之间的标量（矢量）差值），该误差会向右、右下、下和左下四个方向扩散，分别以 7/16、1/16、5/16 和 3/16 的权重添加到对应像素点的值中。有关该算法的详细原理，可通过网络查阅相关资料。
