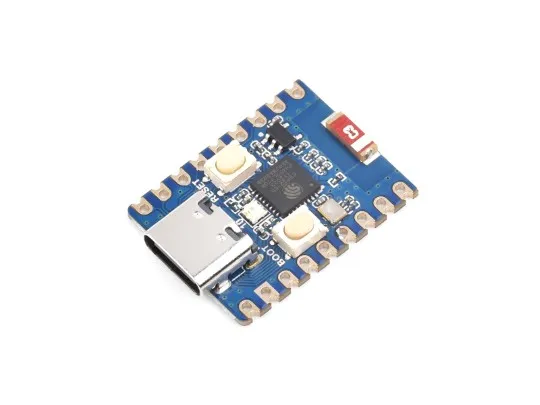

ESP32-C3-Zero
- ESP32-C3-Zero（贴片板）
- ESP32-C3-Zero-M（排针版）

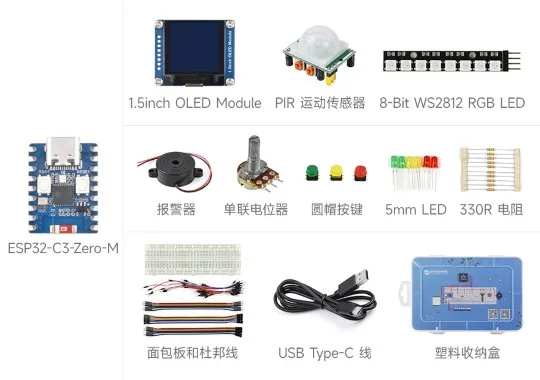

- ESP32-C3-Zero-Basic-Kit（基础套件）
ESP32-C3-Zero（贴片板）, ESP32-C3-Zero-M（排针版） 体积小巧，采用半孔工艺，便于集成到其它主板上，ESP32-C3-Zero 板载 Type-C USB，在小板型下引出大部分未占用引脚，采用的 ESP32-C3FH4 是集成了低功耗 Wi-Fi 和 BLE5 的系统级芯片 (SoC)，具有 4MB Flash。另外，具有硬件加密加速器、RNG、HMAC 和数字签名 (Digital Signature) 模块，满足物联网的安全要求和丰富的外设接口。多种低功耗工作状态满足在物联网 (IoT)、移动设备、可穿戴电子设备、智能家居等应用场景的功耗需求。
产品特性
- 搭载 ESP32-C3FH4 芯片，集成 RISC-V 32 位单核处理器，主频高达 160MHz
- 支持 2.4GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth® 5 (LE)
- 内置 400KB SRAM 和 384KB ROM，叠封 4MB Flash
- 采用邮票孔设计，板载陶瓷天线，便于集成到用户自主设计的底板上
- 支持灵活时钟，模块电源单独设置等控制，实现多场景低功耗模式
- 集成 USB 串口全速控制器，引出 15 个 GPIO 可灵活配置外设功能
- 具有 3 × SPI，1 × I2C，2 × UART，1 × I2S，2 × ADC 等外设

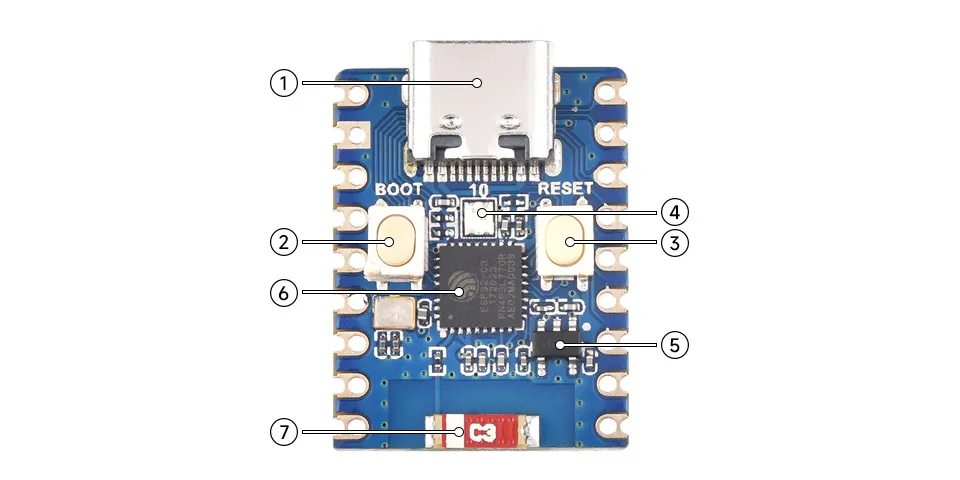

资源接口
- USB Type-C 接口
- BOOT 按键 按住此键再按复位键，进入下载模式
- RESET 复位按键
- WS2812 炫彩 RGB LED
- ME6217C33M5G 低压差线性稳压器，最大输出电流 800mA
- ESP32-C3FH4 主频高达 160MHz
- 2.4G 陶瓷天线
硬件说明
- ESP32-C3-Zero 使用子母板时注意净空陶瓷天线区域，避免 PCB 板，金属，塑料件盖住陶瓷天线
- ESP32-C3-Zero 其中 GPIO12~GPIO17 引脚未引出，这些引脚用于叠封 4MB Flash
- ESP32-C3-Zero 使用 GPIO10 连接 WS2812 RGB LED，WS2812 手册请查阅文档 链接
- ESP32-C3-Zero 未使用 USB 转 UART 芯片，每次下载固件时需按住 BOOT(GPIO9) 按键 再接上 Type-C 线缆
- 板上 TX，RX 丝印代表 ESP32-C3-Zero 默认 UART0 引脚，其中 TX 是 GPIO21，RX 是 GPIO20
- 板上 IO 口支持电压为 3.3V
硬件连接
- 每次下载固件时需按住 BOOT(GPIO9) 按键 再接上 Type-C 线缆
- 由外部电源供电时，在 5V 丝印的半孔处输入 3.7V~6V 电源

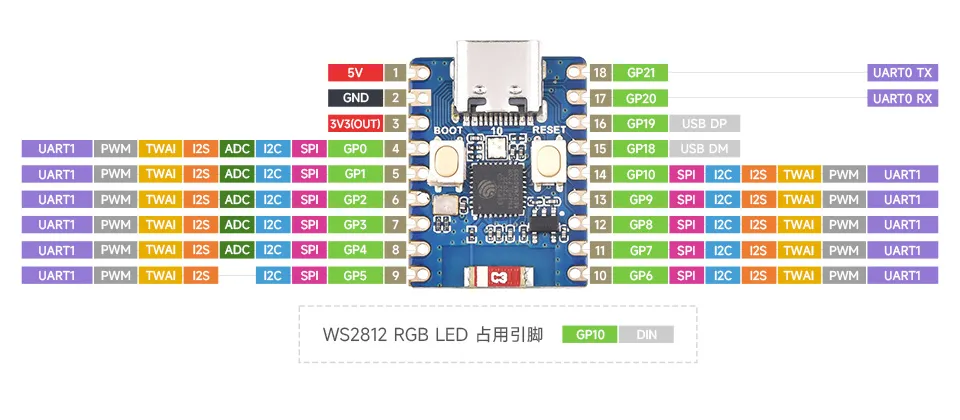

引脚分布

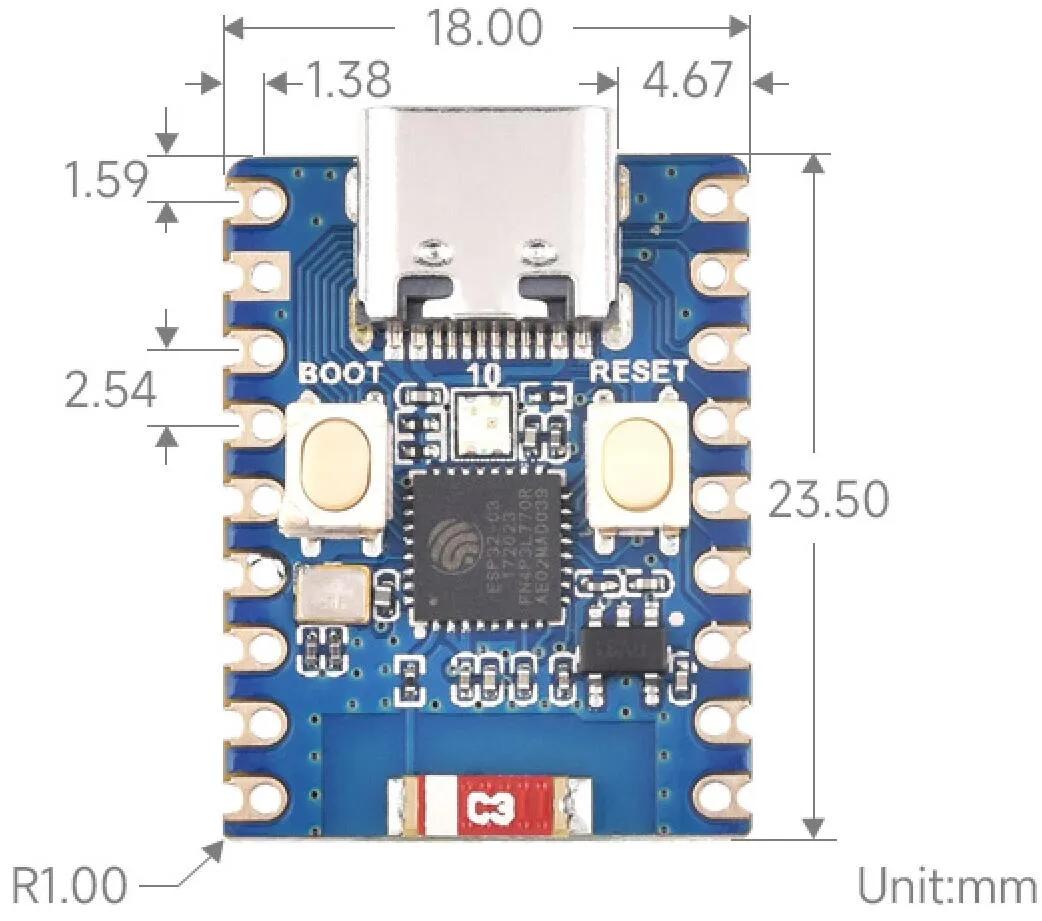

产品尺寸
