ESP32-C5-LCD-1.47

ESP32-C5-LCD-1.47

注意

焊接排针时无需拆下屏幕，倾斜烙铁角度直接焊接即可。

产品简介​

ESP32-C5-LCD-1.47 是一款支持 2.4 GHz / 5 GHz Wi-Fi 6、Bluetooth 5 (LE) 和 IEEE 802.15.4 的微控制器开发板。板载 1.47 英寸 LCD 屏、Micro SD 卡座、RGB LED 和常用外设接口，适用于 ESP32-C5 的 HMI、无线通信和嵌入式显示应用。

产品特性​

  • 搭载 ESP32-C5FH4，RISC-V 32 位处理器主频最高可达 240 MHz，低功耗处理器主频可达 48 MHz
  • 支持 2.4 GHz / 5 GHz Wi-Fi 6、Bluetooth 5 (LE)、Zigbee 3.0 和 Thread 1.4
  • 板载 320 KB ROM、384 KB HP SRAM、16 KB LP SRAM 和 4 MB Flash
  • 板载 1.47 英寸 LCD 屏，172 × 320 分辨率，262K 色
  • 板载 USB Type-C 接口，支持 ESP32-C5 原生 USB 下载、调试和串口功能，具体功能取决于固件配置
  • 板载 Micro SD 卡座，可通过 SD 卡存储图片或文件
  • 板载 WS2812 RGB LED
  • 引出大部分 GPIO，提供 18PIN 排针接口

资源简介​

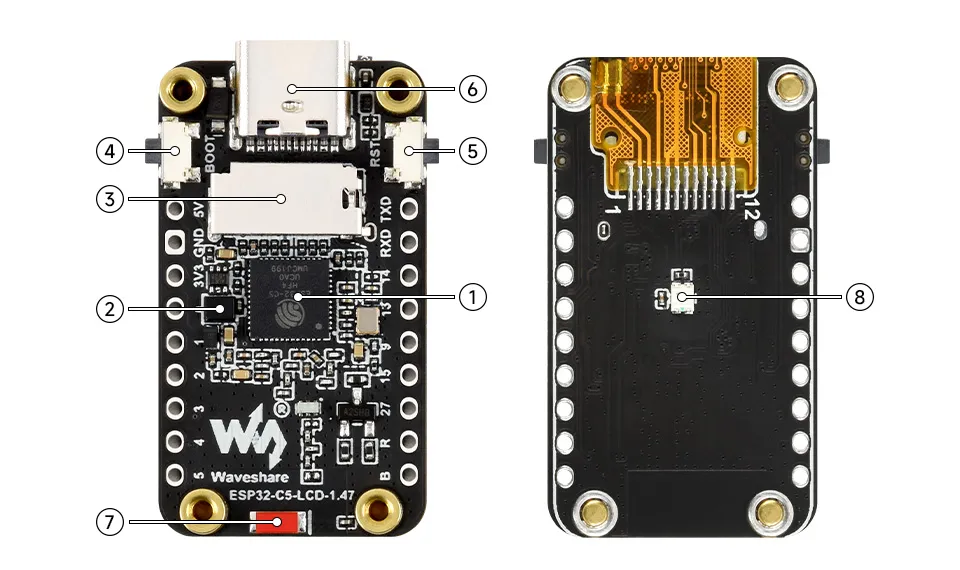

ESP32-C5-LCD-1.47 板载资源

  1. ESP32-C5FH4
  2. MP1605GTF 降压 DC-DC，最大电流 1 A
  3. Micro SD 卡座
  4. BOOT 按键
  5. RESET 按键
  6. USB Type-C
  7. 贴片陶瓷天线
  8. WS2812 RGB LED

接口介绍​

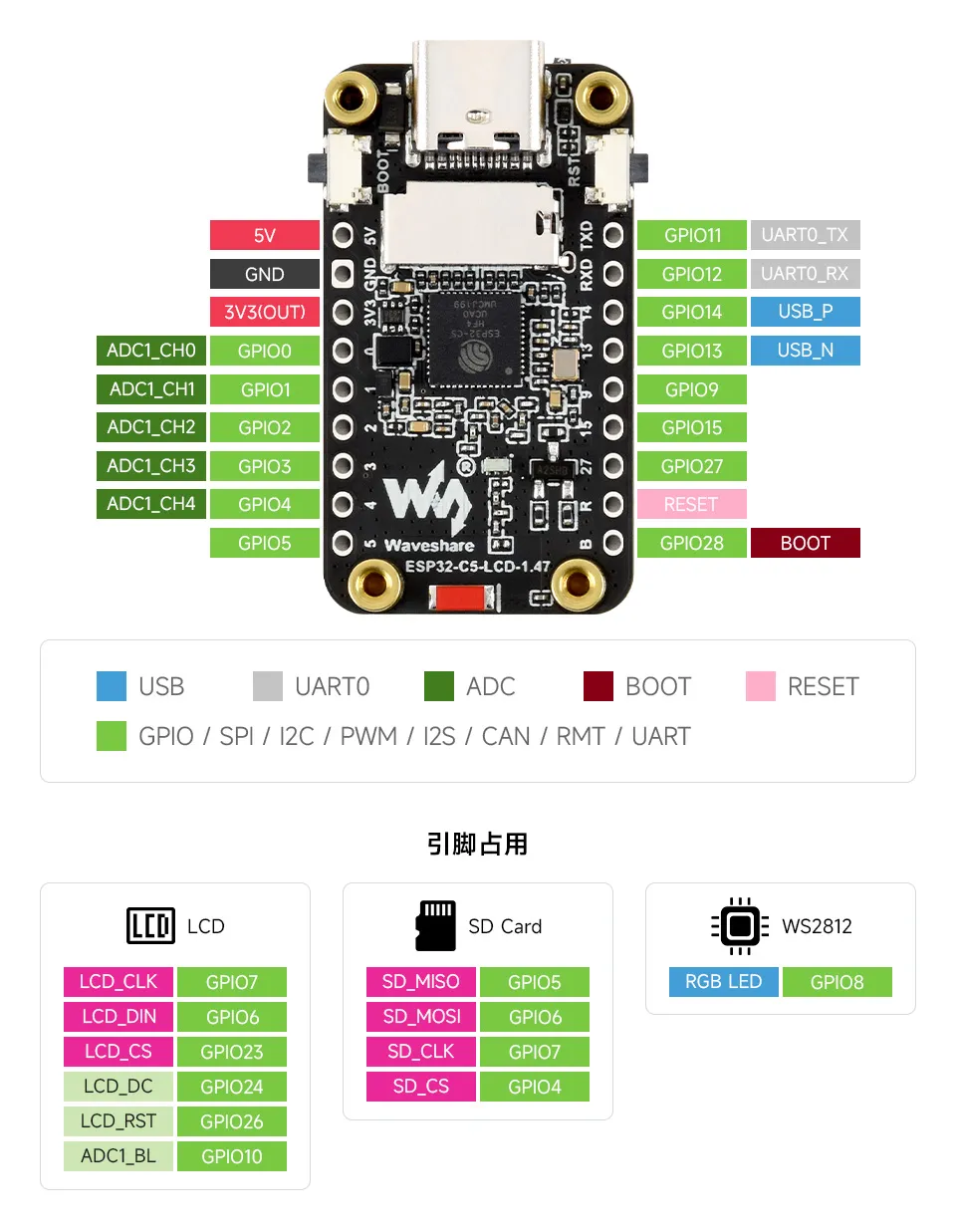

ESP32-C5-LCD-1.47 接口介绍

  • LCD

    LCD 引脚ESP32-C5
    LCD_CLKGPIO7
    LCD_DINGPIO6
    LCD_CSGPIO23
    LCD_DCGPIO24
    LCD_RSTGPIO26
    LCD_BLGPIO10

  • RGB LED

    RGB LEDESP32-C5
    WS2812GPIO8

  • SD Card

    SD CardESP32-C5
    MISOGPIO5
    MOSIGPIO6
    CLKGPIO7
    CSGPIO4

  • UART0

    UART0ESP32-C5
    TXGPIO11
    RXGPIO12

  • USB

    USBESP32-C5
    D+GPIO14
    D-GPIO13

产品尺寸​

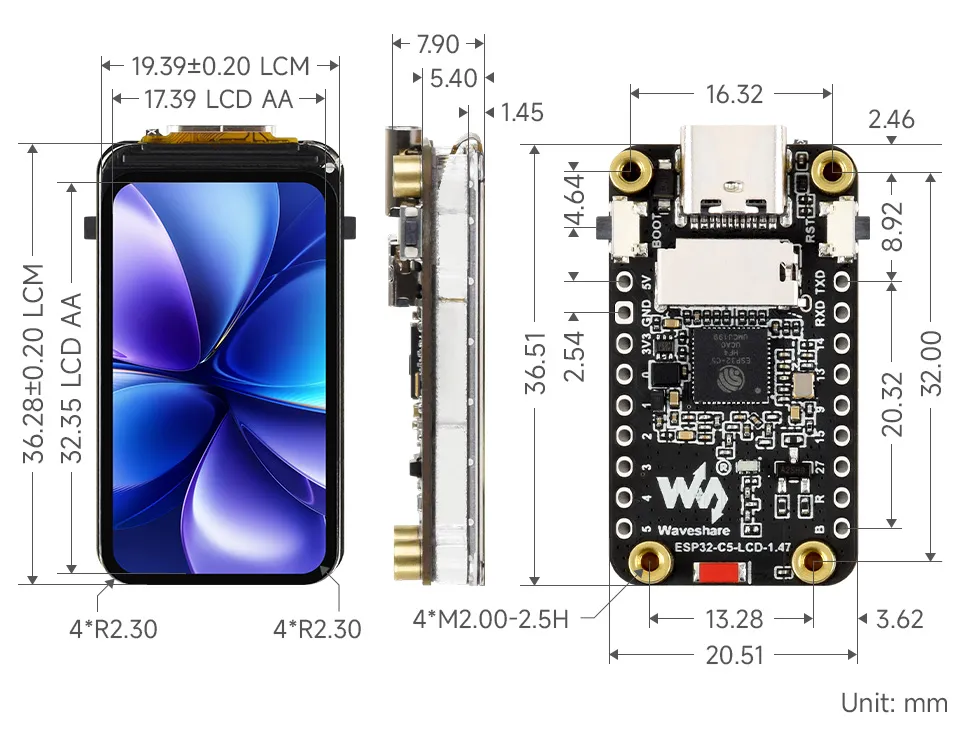

ESP32-C5-LCD-1.47 产品尺寸

产品参数​

参数名称参数
接口USB Type-C
主控芯片ESP32-C5FH4
Flash4 MB
屏幕类型TFT
屏幕尺寸1.47 英寸
屏幕分辨率172 × 320
屏幕接口SPI
屏幕控制芯片ST7789
触摸无
板载设备Micro SD、WS2812 RGB LED
引出接口18PIN 排针接口

开发方式​

ESP32-C5-LCD-1.47 支持 Arduino IDE 和 ESP-IDF 两种开发框架。Arduino IDE 适合原型验证和示例运行；ESP-IDF 提供乐鑫官方工具链、组件和配置系统，适合需要细化配置的应用开发。

  • Arduino IDE：参考 Arduino 开发 完成开发环境配置，并运行示例程序。
  • ESP-IDF：参考 ESP-IDF 开发 完成开发环境配置，并运行示例程序。
