ESP-IDF 开发

本章节包含以下内容,请按需阅读:

ESP-IDF 入门教程

初次接触 ESP32 ESP-IDF 开发,想要快速上手?我们为您准备了一套通用的 入门教程

请注意:该教程使用 ESP32-S3-Zero 作为教学示例,所有硬件代码均基于其引脚布局。在动手实践前,建议您对照手中的开发板引脚图,确认引脚配置无误。

配置开发环境

备注

以下内容以 Windows 系统为例,使用 VS Code + ESP-IDF 扩展 的方式进行开发。Mac/Linux 用户请参考 官方说明

版本选择

此部分图示以安装 ESP-IDF V5.5.2 为例示范,安装时请选用与您开发板示例匹配的 ESP-IDF 版本。

安装 ESP-IDF 开发环境

  1. 前往 ESP-IDF Installation Manager 下载 ESP-IDF 安装管理器。这是乐鑫最新推出的跨平台安装工具,下文将演示如何使用其离线安装功能。

    在页面中点击 Offline Installer 标签,然后在筛选栏中选择 Windows 操作系统和你需要的 ESP-IDF 版本(图示仅为参考,请以实际为准)。

    下载 EIM 和整合包

    确认选择无误后,点击下载按钮。浏览器将自动同时下载两个文件:一个是 ESP-IDF 离线整合包(.zst),另一个是 ESP-IDF 安装器(.exe)

    下载 EIM 和整合包2

    请耐心等待两个文件下载完成。

  2. 下载完成后,双击运行 ESP-IDF 安装器(eim-gui-windows-x64.exe)

    启动后,可在右上角将界面语言切换为中文。

    切换 EIM 语言

    安装工具会自动检测同一目录下是否存在离线整合包。点击 从存档安装

    自动检测整合包

    接下来,选择安装路径。建议使用默认路径;若需自定义,请确保路径中不包含中文或空格。确认无误后,点击 开始安装

    选择安装路径
  3. 当看到如下界面时,表示 ESP-IDF 已安装成功。

    安装成功
  4. 建议同时安装驱动程序。点击 完成安装,然后点击 安装驱动程序

    用 ESP-IDF 安装管理器安装驱动

安装 Visual Studio Code 与 ESP-IDF 扩展

  1. 下载并安装 Visual Studio Code

  2. 安装时建议勾选 通过 Code 打开操作添加到 Windows 资源管理器文件上下文菜单,以便快速打开项目文件夹。

  3. 在 VS Code 中,点击侧边活动栏中的 扩展图标 扩展图标(或使用快捷键 Ctrl + Shift + X)打开 扩展 视图。

  4. 在搜索框中输入 ESP-IDF,找到 ESP-IDF 扩展并点击安装。

    在 VS Code 中搜索并安装 ESP-IDF 扩展

  5. ESP-IDF 扩展版本 ≥ 2.0 时,扩展会自动检测并识别上述步骤中安装的 ESP-IDF 环境,无需手动配置。

ESP-IDF 示例程序

本目录包含 ESP32-C5-Pico 的 ESP-IDF 示例工程。工程当前配置的目标芯片为 esp32c5,Flash 容量为 4 MB。

使用前准备

  1. 安装并初始化支持 ESP32-C5 的 ESP-IDF。建议使用 ESP-IDF 6.0.2。
  2. 以 ESP-IDF 已初始化的终端打开任意示例目录。
  3. 将开发板通过 USB 连接电脑,确认其串口号,例如 Windows 下的 COM5

每个示例均为独立工程。进入相应目录后执行:

idf.py set-target esp32c5
idf.py build
idf.py -p COM5 flash monitor

请将 COM5 替换为实际串口号。退出串口监视器请按 Ctrl-]。首次构建时,组件管理器会自动下载工程声明的依赖,因此需要网络连接。

示例程序

01_HelloWorld

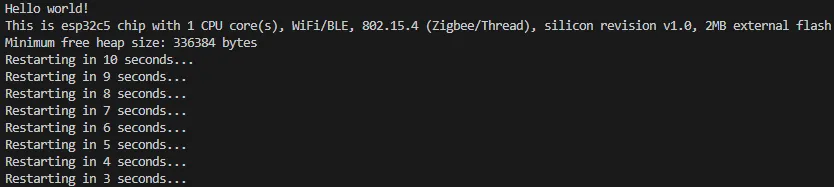

本示例在串口打印 Hello world!、芯片特性、Flash 容量和最小可用堆内存;随后每秒输出一次重启倒计时,倒计时结束后自动重启。可用于确认 ESP-IDF 环境、烧录链路和串口监视器工作正常。

ESP32-C5-Pico-ESP-IDF-01

02_RGB

本示例驱动板载可寻址 RGB 灯珠。当前 sdkconfig 选择 RMT 驱动方式,数据引脚为 GPIO27,闪烁周期为 1000 ms。灯珠点亮时的 RGB 值为 (16, 16, 16)

ESP32-C5-Pico-ESP-IDF-02

03_UART

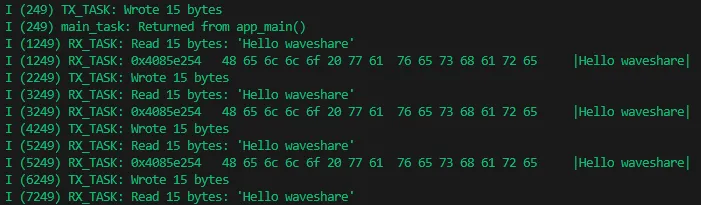

本示例使用 UART1 进行异步收发。发送任务每隔 2 秒发送字符串 Hello waveshare;接收任务持续读取并把收到的数据输出到串口监视器。

硬件连接

将 GPIO4 与 GPIO5 短接,形成自发自收回环:

ESP32-C5-PicoESP32-C5-Pico(同一块开发板)
GPIO4(UART1 TX)GPIO5(UART1 RX)

当前通信参数为 115200 bps、8 数据位、无校验、1 停止位、无硬件流控。可在 main/Kconfig.projbuildidf.py menuconfig 中调整波特率和任务栈大小;GPIO4、GPIO5 在源码中直接定义。

ESP32-C5-Pico-ESP-IDF-03

04_WIFI

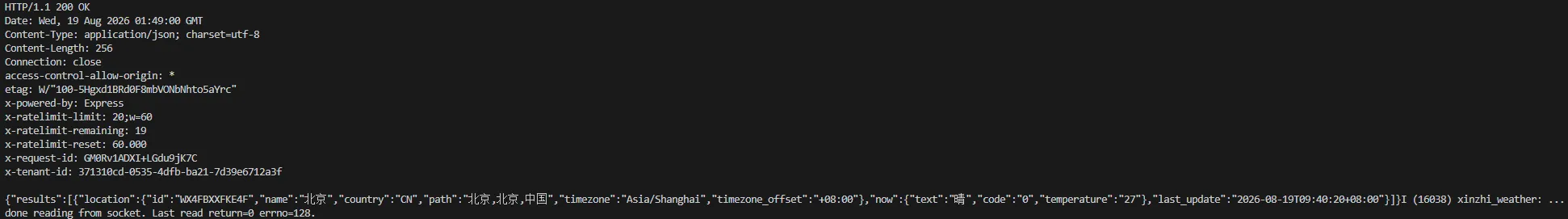

本示例连接 Wi-Fi 后,通过 HTTP 请求心知天气 API,获取北京的实时天气数据并将服务器响应输出到串口。一次请求完成后等待 30 分钟,再发起下一次请求。

烧录前执行 idf.py menuconfig,在 Example Connection Configuration 中填写 Wi-Fi 的 SSID 和密码。开发板连接 2.4 GHz 网络时,请确认路由器已启用对应频段。

注意:示例中的天气 API 地址、位置和访问密钥在 main/main.c 中固定,且使用明文 HTTP。用于产品或公开网络前,应替换为自己的密钥,并使用 HTTPS、证书校验及安全的密钥管理方式。

ESP32-C5-Pico-ESP-IDF-04

05_Bluetooth

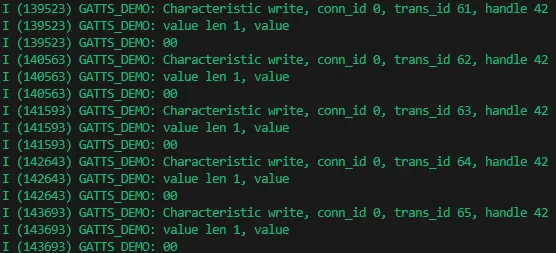

本示例启动 BLE GATT Server,广播名称为 ESP_GATTS_DEMO,等待手机或其他 BLE GATT Client 连接。服务包含两个 16 位 UUID:

服务 UUID特征 UUID功能
0x00FF0xFF01读、写、通知、指示
0x00EE0xEE01读、写、通知

使用手机 BLE 调试工具 扫描并连接 ESP_GATTS_DEMO 后,可读取或写入数据。 ESP32-C5-Pico-ESP-IDF-05

06_TCA9554_IO_Expander

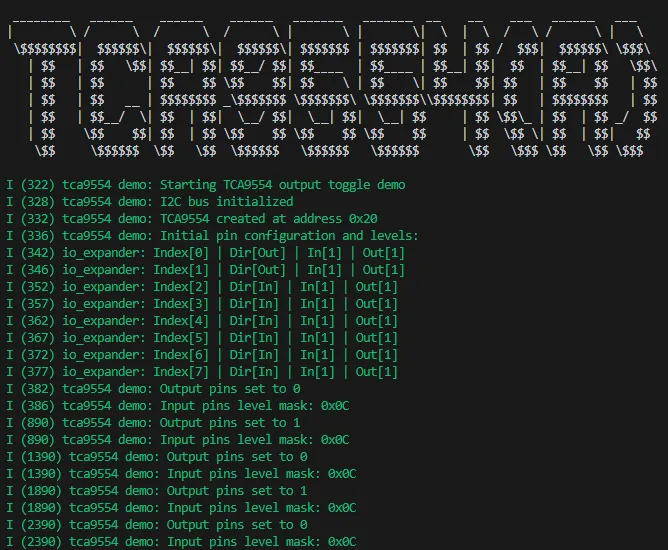

本示例演示通过 I2C 控制 TCA9554 八位 GPIO 扩展器,使用 espressif/esp_io_expander_tca9554 组件。I2C0 的 SDA 为 GPIO23、SCL 为 GPIO24,器件地址配置为 0x20

程序将 TCA9554 的 P0、P1 配置为输出,将 P2、P3 配置为输入;P0、P1 每 500 ms 在高低电平间切换,并输出 P2、P3 的当前状态。

ESP32-C5-Pico-ESP-IDF-06

07_1.83inch_Touch_LCD_LVGL

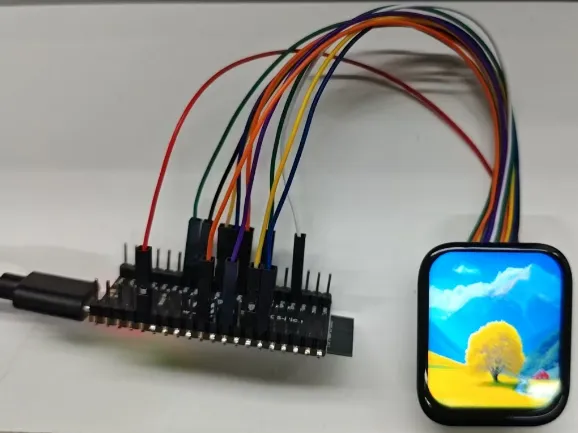

本示例驱动 1.83 英寸触摸 LCD,使用 ST7789 显示控制器和 CST816 触摸控制器,并基于 LVGL 9 显示三张图片。左右滑动屏幕可循环切换图片。

显示分辨率为 240 × 284,显示接口为 SPI2,像素时钟为 40 MHz;触摸接口为 I2C0,频率为 400 kHz。工程依赖 esp_lvgl_portesp_lcd_touch_cst816slvgl,会在首次构建时由组件管理器获取。

屏幕连接

功能ESP32-C5-Pico GPIO
LCD SCLKGPIO7
LCD MOSIGPIO8
LCD CSGPIO9
LCD DCGPIO10
LCD RSTGPIO15
LCD 背光GPIO25
触摸 I2C SCLGPIO24
触摸 I2C SDAGPIO23
触摸 INTGPIO5
触摸 RSTGPIO26

该工程的屏幕和触摸引脚在 main/lcd_driver/lcd_driver.hmain/touch_driver/touch_driver.h 中定义。使用不同屏幕或接线时,请先修改这些定义,再重新构建烧录。

ESP32-C5-Pico-ESP-IDF-07

常见问题

  • 无法烧录或找不到串口:检查 USB 数据线、设备管理器中的串口号,以及开发板是否进入下载模式。
  • 构建目标错误:在示例根目录重新执行 idf.py fullcleanidf.py set-target esp32c5,再构建。
  • 组件下载失败:检查网络连接和 ESP-IDF Component Manager 配置后重试。
  • UART 无接收数据:确认 GPIO4 与 GPIO5 已短接,且不要把它们接到其他外设。
  • Wi-Fi 无法连接:核对 SSID、密码及 2.4 GHz 网络可用性;串口日志会给出连接失败原因。
