ESP32-C5-Touch-LCD-1.69

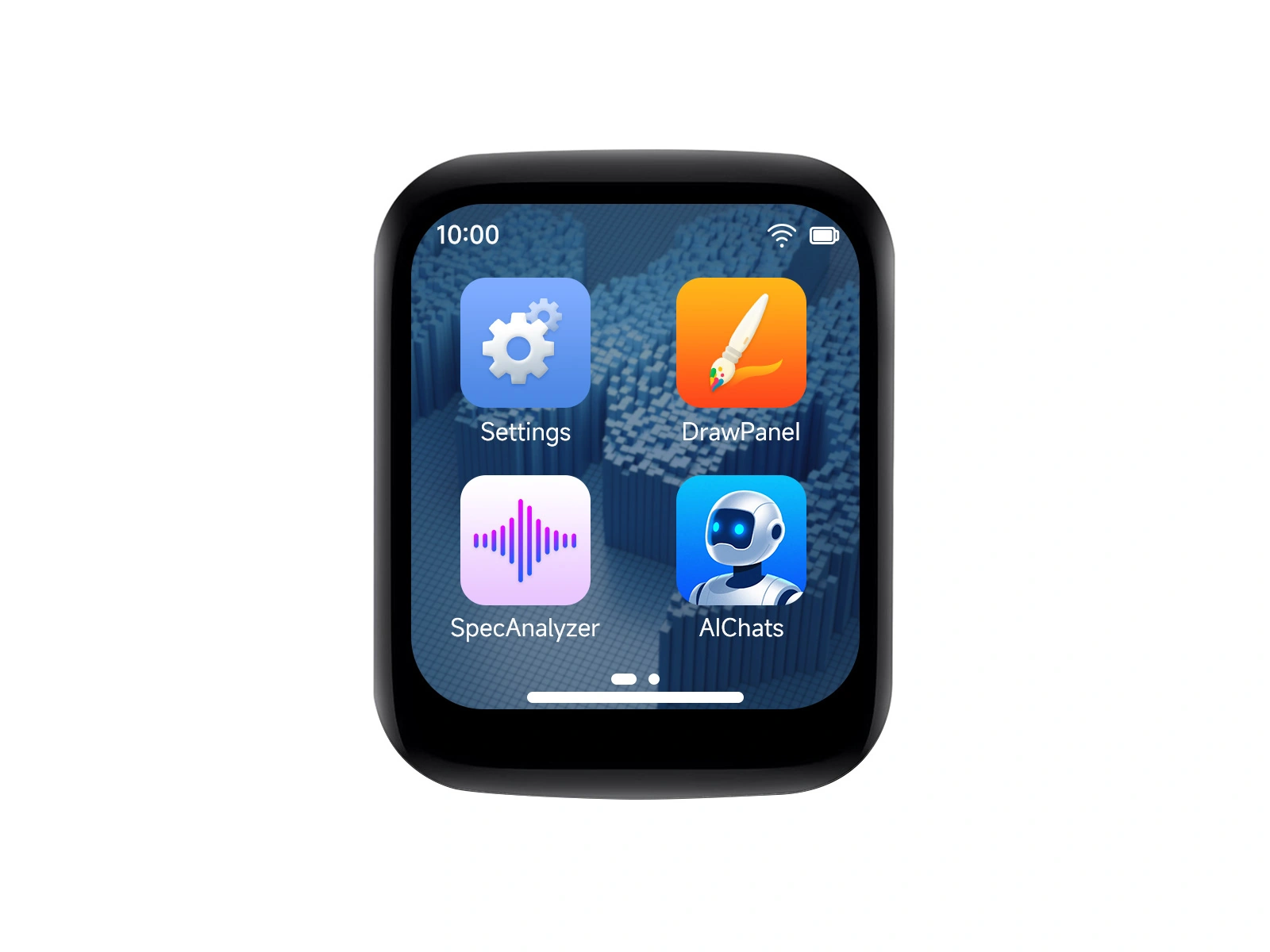

ESP32-C5-Touch-LCD-1.69 是一款小尺寸开发板，主控采用 ESP32-C5 MCU，并板载 1.69 英寸触摸 LCD。板载资源包含 RGB LED、麦克风、扬声器、IMU、电池检测、RTC、显示与触摸等外设，可用于 GUI 演示、传感器交互、音频测试、Wi-Fi 应用和嵌入式 IoT 开发等场景。
| SKU | 产品 |
|---|---|
| 31693 | ESP32-C5-Touch-LCD-1.69 |
产品特性
- 搭载一个高性能 RISC-V 32 位处理器和一个低功耗 RISC-V 32 位处理器，高性能处理器主频最高可达 240 MHz，低功耗处理器时钟可达 48 MHz
- 集成 Wi-Fi 6、蓝牙 5 和 IEEE 802.15.4 (Zigbee 3.0 和 Thread) 无线通信
- 板载 320 KB ROM、384 KB HP SRAM、16 KB LP SRAM 和外接 16 MB Flash
- 采用 Type-C 接口
- 板载 1.69 英寸 LCD 屏，240 × 280 分辨率，262K 彩色，能清晰地显示彩色图片
- 内置 ST7789V2 驱动芯片，使用 SPI 接口通信，不占用过多接口引脚资源
- 板载 QMI8658 六轴惯性测量单元（3 轴加速度、3 轴陀螺仪），可检测运动姿态、计步等
- 板载 PCF85063 RTC 芯片，可方便实现 RTC 功能需求
- 板载 RST、BOOT 和一个可自定义功能的侧边按钮，方便使用按钮进行自定义功能开发
- 板载 3.7V MX1.25 锂电池充放电接口
- 板载 ES8311 音频编解码芯片、麦克风和喇叭，可用于小智 AI 等语音应用
- 引出 GPIO、I2C、USB 和 UART 焊盘，可供外接设备和调试使用，灵活配置外设功能
- 支持灵活时钟、模块电源单独设置等控制，实现多场景低功耗模式

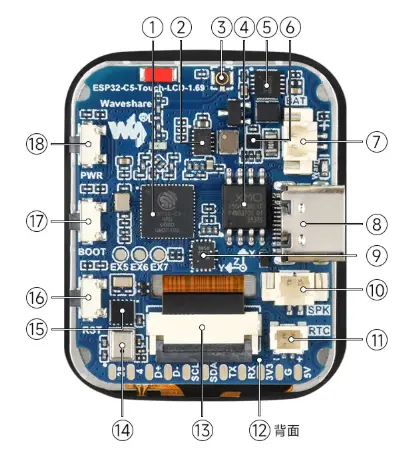

板载资源
-
ESP32-C5HR8 采用 RISC-V 32 位处理器，集成 384 KB HP SRAM、320 KB ROM，支持 2.4 GHz/5 GHz 双频 Wi-Fi 6、蓝牙 5 (LE) 和 IEEE 802.15.4 (Zigbee 3.0、Thread)
-
DCDC 升降压芯片
-
贴片天线座 IPEX 4 代
-
16 MB Flash 存储芯片
-
ETA6098 充电管理芯片
-
BQ27220 电量计 可提供电池容量信息
-
MX1.25 锂电池接口 MX1.25 2P 连接器，可用于接入 3.7 V 锂电池，支持充放电
-
Type-C 接口，用于烧录程序和日志打印
-
QMI8658 六轴惯性测量单元（IMU），包含一个 3 轴陀螺仪和一个 3 轴加速度计
-
MX1.25 喇叭接口
-
SH1.0 RTC 电池接口 可以接入 CR2032 带 1.0 正向插头
-
ES8311（背面） 音频采集和编解码芯片
-
LCD 屏幕接口 用于连接 LCD 显示屏
-
单麦克风 用于音频信号的采集
-
PCF85063 RTC 时钟芯片
-
RST 按键 复位按键，也可配合 BOOT 按键进入下载模式
-
BOOT 按键 可作为自定义按键使用
-
PWR 按键 长按三秒可实现开关机功能

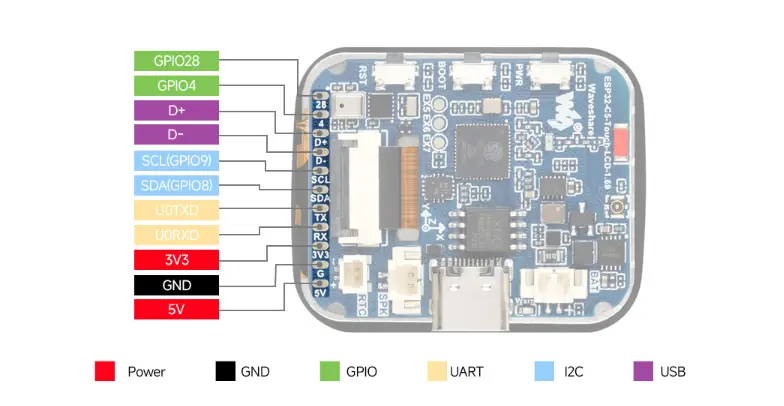

引脚定义

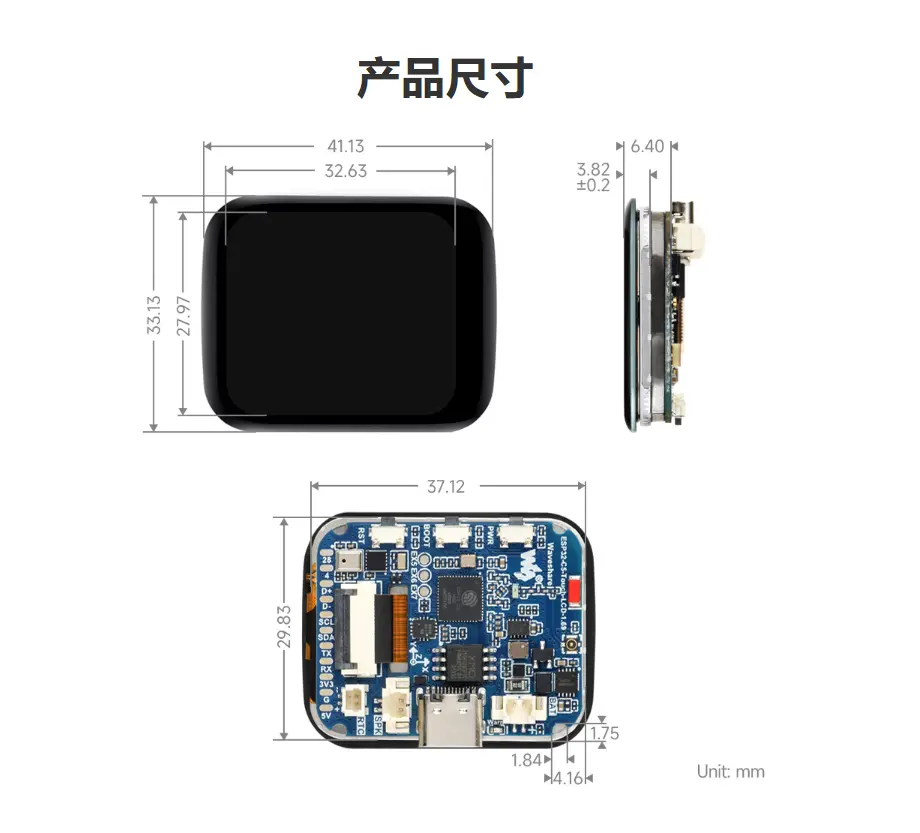

产品尺寸
开发方式
ESP32-C5-Touch-LCD-1.69 支持 Arduino IDE 和 ESP-IDF 两种开发框架。
-
Arduino IDE 是开源电子原型平台，社区资源丰富，提供大量开源代码、项目示例和库。可参考 Arduino IDE 开发环境搭建教程 完成初始设置，教程中同时提供了相关示例程序供参考。
-
ESP-IDF 全称 Espressif IoT Development Framework，是乐鑫科技为 ESP 系列芯片推出的开发框架。基于 C 语言开发，包含编译器、调试器、烧录工具等，支持命令行或集成开发环境（如 Visual Studio Code 配合 Espressif IDF 插件）开发。推荐使用 VS Code 进行开发，具体配置过程可参考 ESP-IDF (VS Code) 开发环境搭建教程，教程中同时提供了相关示例程序供参考。
