Arduino 开发
本章节包含以下内容,请按需阅读:
运行示例前,请确认以下条件已经满足:
- 已准备 ESP32-C5-Touch-LCD-2.8 或 ESP32-C5-Touch-LCD-2.8-EN 开发板。
- 已使用 USB 数据线连接开发板和电脑。
- 已安装 Arduino IDE。
- 已安装 ESP32 Arduino Core,页面对应示例目录为
Arduino-v3.3.10,请使用与示例包匹配的 Arduino-ESP32 版本。 - 已下载产品示例程序包。
- 如需运行
04_I2C_pcf85063,请安装示例包内置的lib/SensorLib;如需运行06_lvgl_demo,请安装示例包内置的lib/lvgl。
Arduino 入门教程
初次接触 Arduino ESP32 开发,想要快速上手?我们为您准备了一套通用的 入门教程。
- 第0节 认识 ESP32
- 第1节 安装和配置 Arduino IDE
- 第2节 Arduino 基础知识
- 第3节 数字输出/输入
- 第4节 模拟输入
- 第5节 脉冲宽度调制 (PWM)
- 第6节 串行通信 (UART)
- 第7节 I2C 通信
- 第8节 SPI 通信
- 第9节 Wi-Fi 基础用法
- 第10节 网页服务器
- 第11节 蓝牙 (Bluetooth)
- 第12节 LVGL 图形界面开发
- 第13节 综合项目
请注意:该教程使用 ESP32-S3-Zero 作为教学示例,所有硬件代码均基于其引脚布局。在动手实践前,建议您对照手中的开发板引脚图,确认引脚配置无误。
配置开发环境
1. 安装和配置 Arduino IDE
请参考 安装和配置 Arduino IDE 教程 下载并安装 Arduino IDE。
2. 安装 ESP32 开发板支持包
请在 Arduino IDE 的开发板管理器中安装 esp32 by Espressif Systems 开发板支持包。
ESP32-C5-Touch-LCD-2.8 板载 MCU 模组为 ESP32-C5-WROOM-1-N32R8,芯片版本属于 v1.2,请使用 esp32 by Espressif Systems 的 v3.3.10 版本。
如果使用较旧版本的 ESP32 Arduino core,可能无法正确识别该开发板,导致串口下载失败或无法烧录程序。
ESP32-C5-Touch-LCD-2.8 所需开发板安装说明:
| 板名称 | 板安装要求 | 版本号要求 |
|---|---|---|
| ESP32 by Espressif Systems | "离线"安装 / "在线"安装 | v3.3.10 |
安装完成后,在 Arduino IDE 中选择 ESP32-C5 对应开发板,并选择当前连接的 USB 串口。
ESP32-C5-Touch-LCD-2.8 Arduino 工程参数设置中,开发板需要选择 ESP32C5 Dev Module。

3. 安装库和示例依赖
本产品 Arduino 示例尽量减少外部库依赖,主要使用 Arduino ESP32 core 自带能力和示例目录内提供的源码。示例包已经在 example/Arduino-v3.3.10/lib 目录中预置了所需库,可手动复制安装,适合无法联网或不方便使用 Arduino Library Manager 的环境。
| 库或文件 | 作用 | 推荐版本或来源 | 使用示例 | 安装方式 |
|---|---|---|---|---|
| Arduino ESP32 core | ESP32-C5 开发板支持、下载和基础外设接口 | v3.3.10 | 全部示例 | Arduino IDE 开发板管理器 |
lvgl | LVGL 图形界面框架 | 示例包 lib/lvgl,LVGL v8.4.0 | 06_lvgl_demo | 离线手动复制到 Arduino 库目录 |
SensorLib / SensorPCF85063.hpp | PCF85063 RTC 驱动 | 示例包 lib/SensorLib,SensorLib v0.3.1 | 04_I2C_pcf85063 | 离线手动复制到 Arduino 库目录 |
06_lvgl_demo 基于 LVGL v8.4.0。请勿替换为 LVGL v9,否则 lv_disp_drv_t、lv_disp_draw_buf_t、lv_disp_drv_register()、lv_indev_drv_t 等接口会不兼容。
离线/手动安装方式:
-
下载并解压产品示例程序包。后续库安装可以离线完成,不需要从 Arduino Library Manager 联网下载第三方库。
-
找到示例包中的库目录:
example/Arduino-v3.3.10/lib/lvglexample/Arduino-v3.3.10/lib/SensorLib -
将
lvgl和SensorLib两个文件夹完整复制到 Arduino 的库目录。Windows 默认库目录通常是:
C:\Users\<用户名>\Documents\Arduino\libraries也可以在 Arduino IDE 中通过
File>Preferences查看Sketchbook location,其下的libraries文件夹就是库目录。 -
安装完成后重启 Arduino IDE,再打开示例进行编译。
安装检查方法:
Documents\Arduino\libraries下可以看到lvgl和SensorLib目录。Documents\Arduino\libraries\SensorLib\library.properties中可以看到version=0.3.1。Documents\Arduino\libraries\lvgl\library.properties中可以看到version=8.4.0。06_lvgl_demo目录中的lv_conf.h需要保留在当前示例目录内,不要移动到 Arduino 全局库目录,也不要删除。- 不要同时保留多个不同版本的
lvgl或SensorLib,避免头文件冲突。 - 如果编译
04_I2C_pcf85063提示找不到SensorPCF85063.hpp,请确认示例包中的lib/SensorLib已经复制到 Arduino 库目录。

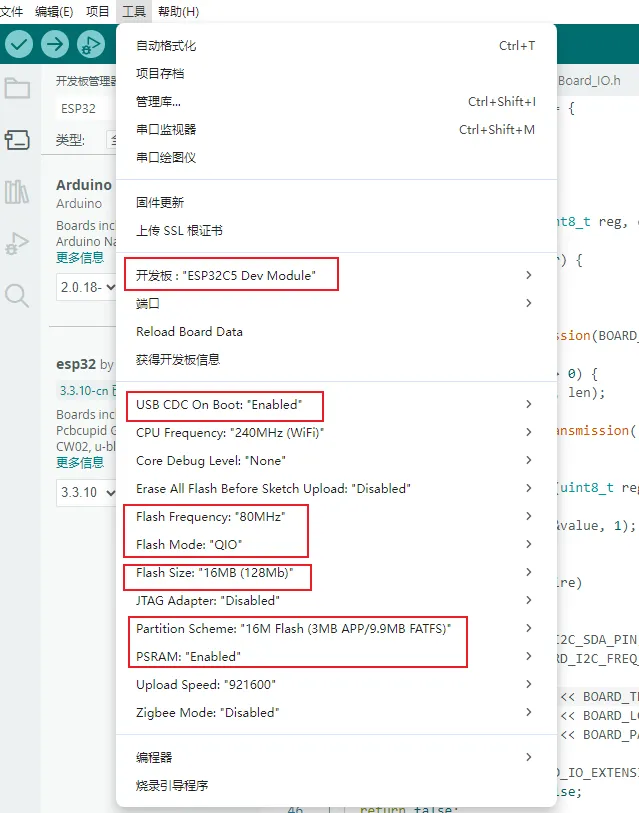

4. Arduino 工程参数设置
- 打开 Arduino IDE。
- 安装
esp32 by Espressif Systems v3.3.10。 - 在
Tools>Board中选择ESP32C5 Dev Module。 - 选择当前连接的 USB 串口。
- 打开
example/Arduino-v3.3.10下的对应示例.ino文件进行编译和烧录。
使用 arduino-cli 时,可参考以下命令:
arduino-cli core install esp32:esp32@3.3.10
arduino-cli compile --fqbn esp32:esp32:esp32c5 example/Arduino-v3.3.10/06_lvgl_demo
示例程序
Arduino 示例程序位于示例程序包的 example/Arduino-v3.3.10 目录。各示例已经按照 ESP32-C5-Touch-LCD-2.8 的实际硬件连接进行适配。
1. 板载资源
| 功能 | 器件或接口 | 引脚或说明 |
|---|---|---|
| LCD | ST7789,SPI,240 x 320,RGB565 | SCLK GPIO6,MOSI GPIO7,DC GPIO9,CS GPIO10 |
| LCD 复位 | CH32V003 IO 扩展 | EXIO1 |
| LCD 背光 | CH32V003 PWM | CH32 PWM |
| 触摸 | CST3530,I2C | SDA GPIO0,SCL GPIO1,INT GPIO5 |
| 触摸复位 | CH32V003 IO 扩展 | EXIO0 |
| IO 扩展 | CH32V003,I2C 地址 0x24 | SDA GPIO0,SCL GPIO1 |
| 六轴传感器 | QMI8658,I2C 地址 0x6B | SDA GPIO0,SCL GPIO1 |
| RTC | PCF85063,I2C 地址 0x51 | SDA GPIO0,SCL GPIO1 |
| 温湿度传感器 | SHTC3,I2C 地址 0x70 | SDA GPIO0,SCL GPIO1 |
| Micro SD | SDSPI | SCLK GPIO6,MOSI GPIO7,MISO GPIO8,CS GPIO23 |
显示、触摸、背光、复位和传感器引脚已经在示例中按产品硬件连接适配。常规二次开发建议优先修改应用层和 UI 逻辑,不建议随意修改底层引脚定义;只有在更换硬件连接或移植到其他板卡时才需要改动底层驱动。
2. 示例列表
| 示例目录 | 基础例程说明 | 主要验证内容 |
|---|---|---|
| 01_exio | 测试板载 CH32V003 IO 扩展芯片,循环翻转 EXIO0~EXIO7 输出电平 | IO 扩展、I2C 总线 |
| 02_I2C_qmi8658 | 读取 QMI8658 六轴传感器数据,并通过串口输出加速度和陀螺仪数据 | IMU、I2C 总线 |
| 03_SD_Card | 通过 SDSPI 挂载 Micro SD 卡,打印 SD 卡信息和容量,并提供文件读写接口 | Micro SD、SDSPI |
| 04_I2C_pcf85063 | 初始化 PCF85063 RTC,设置测试时间,并通过串口周期打印 RTC 时间 | RTC、I2C 总线 |
| 05_shtc3 | 读取 SHTC3 温湿度传感器 ID、温度和湿度,并通过串口输出 | 温湿度传感器、CRC 校验 |
| 06_lvgl_demo | 基于 ST7789、CST3530 和 LVGL v8.4.0 显示触摸演示界面 | LCD、背光、触摸、LVGL |
3. 目录结构
当前 Arduino 示例目录包含以下工程:
example/Arduino-v3.3.10
|-- 01_exio
|-- 02_I2C_qmi8658
|-- 03_SD_Card
|-- 04_I2C_pcf85063
|-- 05_shtc3
|-- 06_lvgl_demo
`-- lib
|-- SensorLib
`-- lvgl
每个子目录都是一个独立 Arduino 示例。打开示例时,应打开对应目录下的 .ino 文件,例如:
example/Arduino-v3.3.10/01_exio/01_exio.ino
lib/SensorLib 是 04_I2C_pcf85063 使用的 RTC 驱动库,当前随包版本为 SensorLib v0.3.1;lib/lvgl 是 06_lvgl_demo 使用的 LVGL v8.4.0 库文件。编译 04_I2C_pcf85063 前至少需要复制 SensorLib,编译 06_lvgl_demo 前至少需要复制 lvgl。
4. 第一次运行推荐顺序
建议按以下顺序运行:
01_exio
-> 02_I2C_qmi8658
-> 03_SD_Card
-> 04_I2C_pcf85063
-> 05_shtc3
-> 06_lvgl_demo
- 先用
01_exio验证 CH32V003 IO 扩展和 I2C 总线。LCD 复位、触摸复位和背光都与 CH32V003 有关,建议先确认该示例正常。 - 再用
02_I2C_qmi8658验证六轴传感器数据读取。 - 然后用
03_SD_Card验证 Micro SD 卡和 SDSPI。 - 接着用
04_I2C_pcf85063验证 RTC 时间设置和读取。 - 再用
05_shtc3验证 SHTC3 温湿度读取和 CRC 校验。 - 最后运行
06_lvgl_demo,一次性验证 LCD、背光、触摸和 LVGL。
5. 使用说明
- Arduino 示例目录为
example/Arduino-v3.3.10,请不要与 ESP-IDF 示例目录混用。 - 本产品共用一组 I2C:
SDA GPIO0、SCL GPIO1,CH32V003、QMI8658、PCF85063、SHTC3 和 CST3530 都在该 I2C 总线上。 03_SD_Card运行前需要插入 FAT 或 FAT32 格式的 Micro SD 卡。04_I2C_pcf85063默认每次上电都会写入固定测试时间,若需要 RTC 持续计时,请注释i2c_rtc_setTime()。06_lvgl_demo已经适配 ST7789 显示和 CST3530 触摸,不需要额外引入 GFX 显示库或第三方触摸库。- 如果从其他工程复制代码,请重点确认 LCD 和触摸复位脚:
LCD_RST = CH32 EXIO1,TP_RST = CH32 EXIO0。 - 编译、屏幕点亮、触摸响应、I2C 地址等排查内容请参考 产品 FAQ。
6. 示例说明
01_exio
【功能说明】
该示例用于验证板载 CH32V003 IO 扩展芯片通信是否正常。CH32V003 通过 I2C 与 ESP32-C5 通信,地址为 0x24,示例会将 EXIO0~EXIO7 配置为输出,并每秒翻转一次电平。
CH32V003 出厂时已经烧录好固件,无需单独烧录 CH32 固件。
【代码入口】
01_exio/01_exio.ino
01_exio/io_extension.cpp
01_exio/io_extension.h
建议优先查看:
| 代码 | 作用 |
|---|---|
Wire.begin(I2C_SDA, I2C_SCL) | 初始化 I2C,总线引脚为 SDA GPIO0、SCL GPIO1 |
IO_EXTENSION_ADDR | CH32V003 I2C 地址,默认 0x24 |
IO_EXTENSION_Init(Wire) | 初始化 IO 扩展芯片 |
IO_EXTENSION_IO_Mode(0xFF) | 将 EXIO0~EXIO7 配置为输出 |
IO_EXTENSION_Output() | 设置指定 EXIO 输出电平 |
【正常运行现象】
- 串口日志参考如下:

【常见排查】
| 现象 | 可能原因 | 处理方法 |
|---|---|---|
串口提示 IO extension not found at 0x24 | I2C 通信失败 | 确认使用 SDA GPIO0、SCL GPIO1,确认开发板供电正常 |
| 后续 LCD 或触摸不正常 | CH32V003 未正常通信 | 先确保 01_exio 正常,再排查显示和触摸 |
| 想重新烧录 CH32V003固件 | 不需要 | CH32V003 出厂已烧录固件,正常使用无需操作 |
02_I2C_qmi8658
【功能说明】
该示例用于读取板载 QMI8658 六轴传感器。程序初始化 I2C 后创建 qmi8658c_example 任务,每秒读取一次加速度和陀螺仪数据,并通过串口输出。
【代码入口】
02_I2C_qmi8658/02_I2C_qmi8658.ino
02_I2C_qmi8658/i2c_bsp.cpp
02_I2C_qmi8658/qmi8658c.cpp
建议优先查看:
| 代码 | 作用 |
|---|---|
I2C_master_Init() | 初始化 I2C,总线引脚为 SDA GPIO0、SCL GPIO1,频率 400 kHz |
QMI8658_SLAVE_ADDR_H | QMI8658 I2C 地址,默认 0x6B |
qmi8658_init() | 初始化 QMI8658 |
qmi8658_read_xyz() | 读取加速度和陀螺仪数据 |
【正常运行现象】
- 串口会先输出 QMI8658 初始化信息,随后每秒输出一次传感器数据。

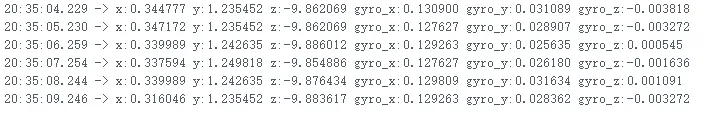

- 轻微倾斜或转动开发板时,加速度和陀螺仪数据会随姿态变化,日志参考如下:

【常见排查】
| 现象 | 可能原因 | 处理方法 |
|---|---|---|
串口提示 qmi8658_init fail | QMI8658 I2C 通信失败 | 确认 I2C 引脚为 GPIO0/GPIO1,先运行 01_exio 或 05_shtc3 验证 I2C |
| 数据一直不变化 | 开发板静止或任务未运行 | 轻微转动开发板,并确认串口波特率为 115200 |
| 编译报 I2C 相关接口错误 | Arduino ESP32 core 版本不匹配 | 使用 esp32 by Espressif Systems v3.3.10 |
03_SD_Card
【功能说明】
该示例用于验证 Micro SD 卡接口。示例默认使用 SDSPI 模式挂载 SD 卡,挂载路径为 /sd_card,成功后会打印 SD 卡信息和容量。
【代码入口】
03_SD_Card/03_SD_Card.ino
03_SD_Card/sd_card_bsp.cpp
03_SD_Card/sd_card_bsp.h
建议优先查看:
| 代码 | 作用 |
|---|---|
PIN_NUM_CLK | SD SCLK,GPIO6 |
PIN_NUM_MOSI | SD MOSI,GPIO7 |
PIN_NUM_MISO | SD MISO,GPIO8 |
PIN_NUM_CS | SD CS,GPIO23 |
SD_card_Init() | 初始化 SPI 总线并挂载 Micro SD 卡 |
s_example_write_file() / s_example_read_file() | 示例中预留的文件写入和读取接口 |
【正常运行现象】
- 插入 FAT32 格式的 Micro SD 卡后,串口会打印 SD 卡类型、容量等信息,日志参考如下:
【常见排查】
| 现象 | 可能原因 | 处理方法 |
|---|---|---|
| SD 卡挂载失败 | 未插卡、卡格式异常或接触不良 | 使用 FAT/FAT32 格式 Micro SD 卡,重新插拔后再测试 |
| 编译失败,提示 SDMMC/SDSPI 相关接口错误 | Arduino ESP32 core 版本不匹配 | 使用 v3.3.10 |
| 文件读写失败 | 挂载失败或路径错误 | 先确认 SD_card_Init() 已成功打印卡信息 |
04_I2C_pcf85063
【功能说明】
该示例用于验证板载 PCF85063 RTC。程序会初始化 RTC,并在 setup() 中调用:
i2c_rtc_setTime(2025, 9, 9, 14, 51, 30);
随后创建 i2c_rtc_loop_task 任务,每秒读取并打印一次 RTC 时间。
【代码入口】
04_I2C_pcf85063/04_I2C_pcf85063.ino
04_I2C_pcf85063/rtc_bsp.cpp
04_I2C_pcf85063/rtc_bsp.h
建议优先查看:
| 代码 | 作用 |
|---|---|
rtc.begin(Wire, SENSOR_SDA, SENSOR_SCL) | 初始化 PCF85063,默认 SDA GPIO0、SCL GPIO1 |
i2c_rtc_setTime() | 设置 RTC 时间 |
i2c_rtc_get() | 读取 RTC 时间结构体 |
i2c_rtc_loop_task() | 周期读取并串口打印 RTC 时间 |
【正常运行现象】
- 串口每秒输出一次 RTC 时间,日志参考如下:
由于示例在 setup() 中每次上电都会重新写入固定测试时间,如需验证 RTC 持续计时,请注释或删除 i2c_rtc_setTime()。
【常见排查】
| 现象 | 可能原因 | 处理方法 |
|---|---|---|
编译提示找不到 SensorPCF85063.hpp | 缺少 SensorLib 依赖 | 将 example/Arduino-v3.3.10/lib/SensorLib 复制到 Arduino libraries 目录 |
串口提示 Failed to find PCF85063 | RTC I2C 通信失败 | 确认 I2C 引脚为 GPIO0/GPIO1,并先测试其它 I2C 示例 |
| 每次上电时间都回到固定时间 | 示例主动写入测试时间 | 注释或删除 i2c_rtc_setTime() 后再测试 RTC 走时 |
05_shtc3
【功能说明】
该示例用于读取板载 SHTC3 温湿度传感器。程序使用 Wire 发送 SHTC3 命令,启动后唤醒传感器、读取 ID、执行软复位,并在 loop() 中每秒读取一次温度和湿度。
示例读取数据时会校验 SHTC3 CRC,避免无效数据被当成正常温湿度输出。
【代码入口】
05_shtc3/05_shtc3.ino
建议优先查看:
| 代码 | 作用 |
|---|---|
SHTC3_ADDR | SHTC3 I2C 地址,默认 0x70 |
SHTC3_CMD_READ_ID | 读取传感器 ID |
SHTC3_CMD_MEASURE_T_RH | 触发温湿度测量 |
shtc3Crc() | 校验 SHTC3 返回数据 |
readShtc3() | 读取并换算温度、湿度 |
【正常运行现象】

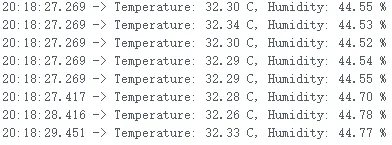

- 串口先输出 SHTC3 ID,随后周期输出温湿度,日志参考如下:

【常见排查】
| 现象 | 可能原因 | 处理方法 |
|---|---|---|
串口提示 SHTC3 not found | I2C 通信失败 | 确认 I2C 引脚为 GPIO0/GPIO1,确认开发板供电正常 |
串口提示 Failed to read SHTC3 | CRC 校验失败或传感器未正确响应 | 保持开发板稳定供电,重新上电后再测试 |
| 温湿度数值偶发异常 | I2C 数据无效 | 示例已做 CRC 校验,建议以通过校验的数据为准 |
06_lvgl_demo
【功能说明】
该示例用于验证 LCD 显示、背光、触摸和 LVGL 基础界面。示例不依赖 GFX 显示库;LCD 驱动参考 ST7789 示例拆分到 Display_ST7789,触摸驱动参考 CST3530 示例拆分到 Touch_CST3530,CH32V003 IO 扩展、LCD 复位、触摸复位和背光控制统一放在 Board_IO 中。
界面会显示开发板名称、显示状态、触摸状态、触摸坐标和背光亮度。
【代码入口】
06_lvgl_demo/06_lvgl_demo.ino
06_lvgl_demo/Board_IO.cpp
06_lvgl_demo/Board_IO.h
06_lvgl_demo/Display_ST7789.cpp
06_lvgl_demo/Display_ST7789.h
06_lvgl_demo/Touch_CST3530.cpp
06_lvgl_demo/Touch_CST3530.h
06_lvgl_demo/lv_conf.h
建议优先查看:
| 代码 | 作用 |
|---|---|
LCD_WIDTH / LCD_HEIGHT | LCD 分辨率,240 x 320 |
EXAMPLE_PIN_NUM_SCLK / EXAMPLE_PIN_NUM_MOSI | LCD SPI 引脚,GPIO6/GPIO7 |
EXAMPLE_PIN_NUM_LCD_DC / EXAMPLE_PIN_NUM_LCD_CS | LCD DC/CS 引脚,GPIO9/GPIO10 |
BOARD_LCD_RST_EXIO | LCD 复位,CH32V003 EXIO1 |
BOARD_TP_RST_EXIO | 触摸复位,CH32V003 EXIO0 |
CST3530_ADDR | CST3530 I2C 地址,默认 0x58 |
LCD_Init() | 初始化 SPI 总线和 ST7789 面板 |
TOUCH2_Init() | 初始化 CST3530 触摸 |
create_demo_ui() | 创建 LVGL 示例界面 |
【正常运行现象】

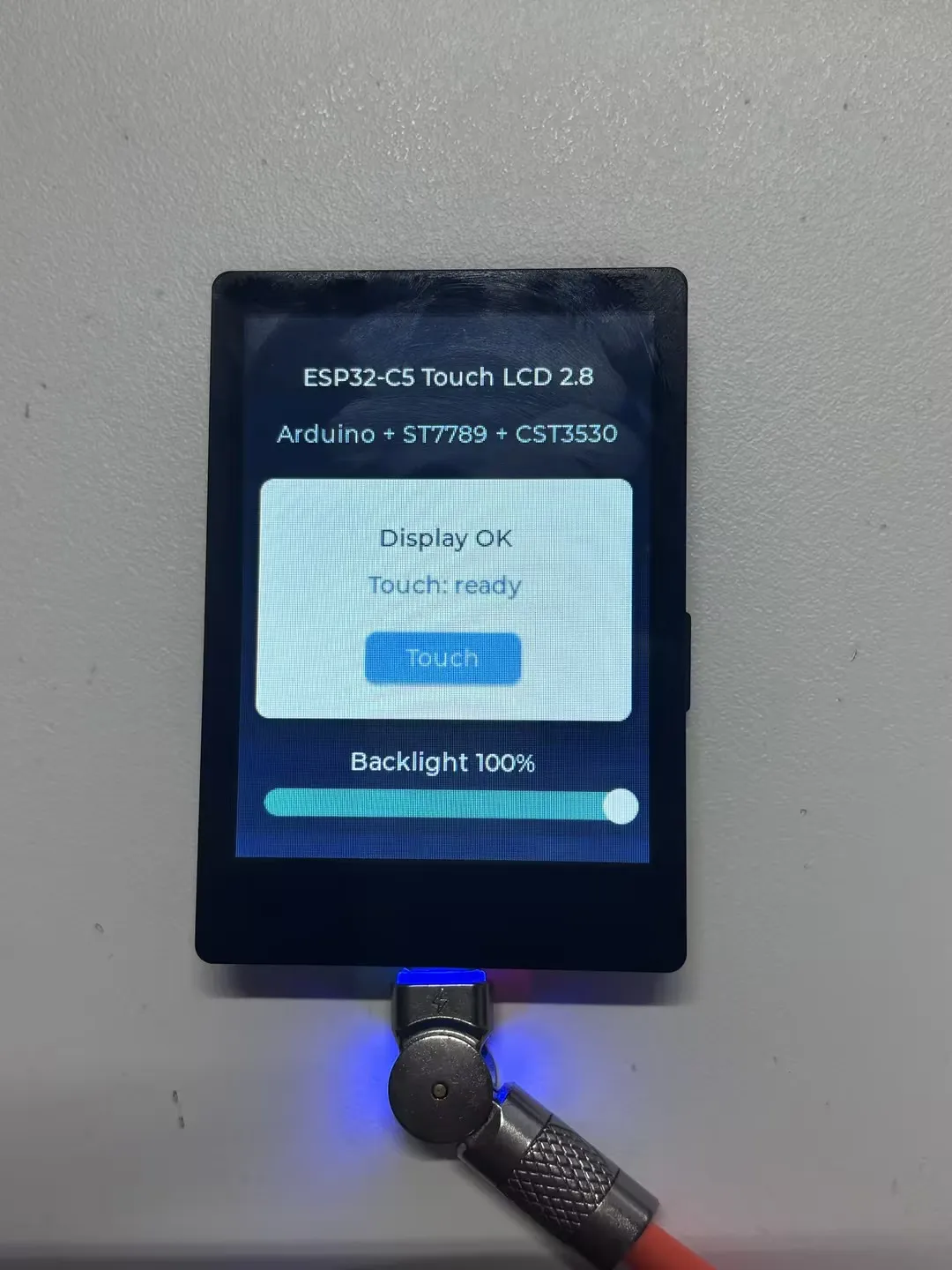

LCD 显示 ESP32-C5 Touch LCD 2.8 示例界面。触摸屏幕时,界面会更新触摸坐标;拖动底部进度条可以调节屏幕背光亮度;串口会输出:
ESP32-C5-Touch-LCD-2.8 Arduino LVGL demo
Touch controller CST3530 initialized
LVGL demo started
如果触摸未识别,界面会显示 Touch: not found。

【常见排查】
| 现象 | 可能原因 | 处理方法 |
|---|---|---|
编译找不到 lvgl.h | 未安装示例包内 LVGL | 将 example/Arduino-v3.3.10/lib/lvgl 复制到 Arduino libraries 目录 |
编译出现大量 lv_disp_drv_t、lv_indev_drv_t 相关错误 | 使用了 LVGL v9 | 删除错误版本 LVGL,使用示例包内 LVGL v8.4.0 |
| 屏幕不亮 | CH32V003、LCD 复位、背光或 ST7789 初始化异常 | 先运行 01_exio,确认 CH32V003 正常;再恢复 06_lvgl_demo 原始引脚配置 |
| 触摸无响应 | CST3530 未识别或触摸复位异常 | 确认 I2C 为 GPIO0/GPIO1,触摸中断为 GPIO5,触摸复位为 CH32 EXIO0 |
| 显示颜色异常 | RGB565 字节序或色深配置被修改 | 确认 lv_conf.h 使用 LV_COLOR_DEPTH 16,并保持示例中的 LV_COLOR_16_SWAP 配置 |
