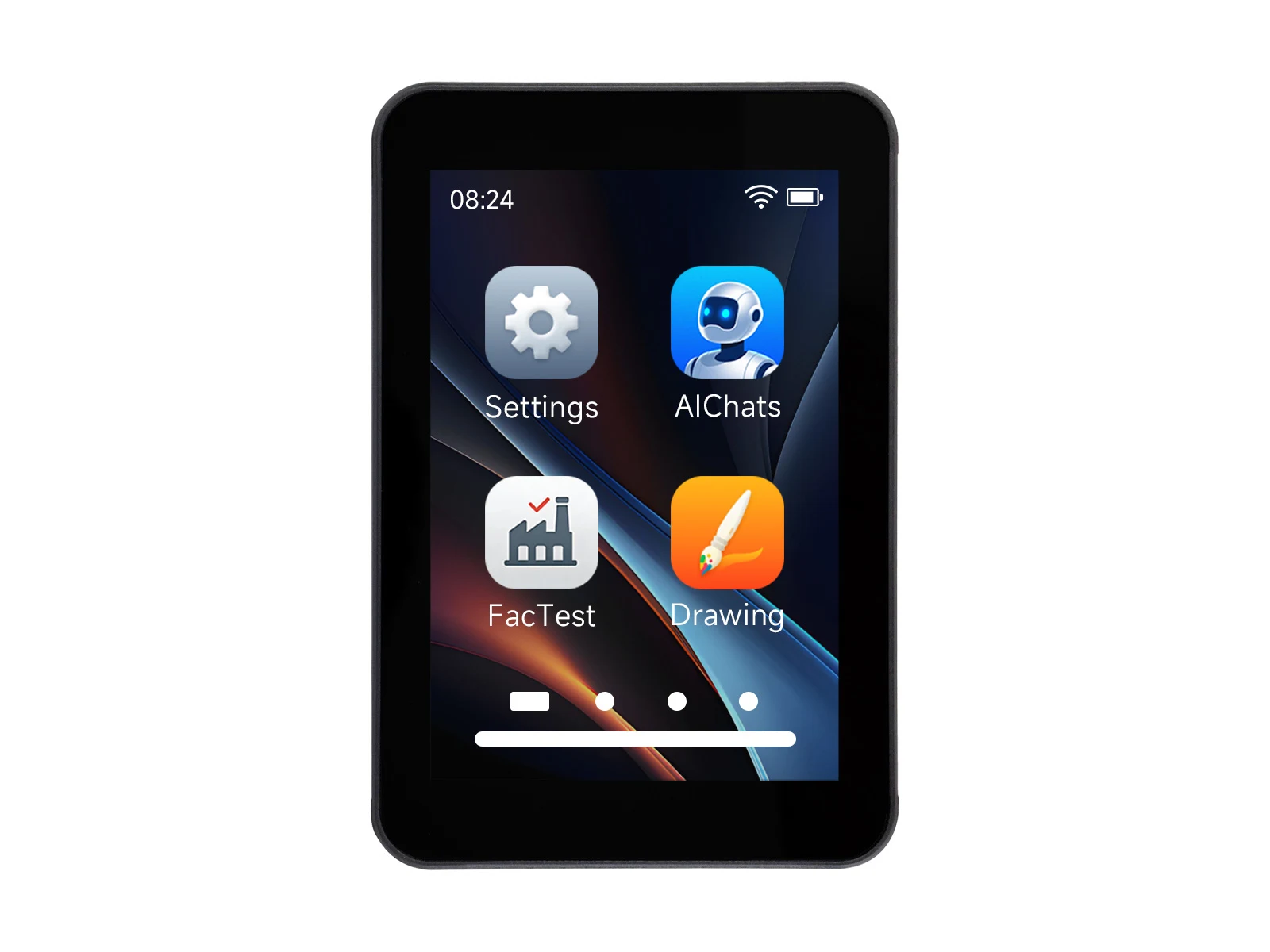

ESP32-C5-Touch-LCD-3.5
ESP32-C5-Touch-LCD-3.5 是微雪（Waveshare）设计的微控制器开发板。板载 3.5 英寸液晶屏、电源管理芯片、六轴传感器、温湿度传感器和 Micro SD 卡槽等，为显示、传感、语音及多媒体存储提供硬件基础。依托这些硬件，产品可接入 AI 在线大模型平台，实现智能语音交互和视觉交互。
常用入口：
- Arduino 开发：参见 Arduino 开发
- ESP-IDF 开发：参见 ESP-IDF 开发
- 相关资料：参见 相关资料
- 出厂固件使用方式：参见 出厂固件使用说明
- 固件烧录：参见 Flash 固件的烧录与擦除
- 问题排查：参见 产品 FAQ 或联系 技术支持
| SKU | 产品 |
|---|---|
| 35416 | ESP32-C5-Touch-LCD-3.5-EN |
| 35417 | ESP32-C5-Touch-LCD-3.5 |
| 35418 | ESP32-C5-Touch-LCD-3.5-C-EN |
| 35419 | ESP32-C5-Touch-LCD-3.5-C |
产品特性
- 采用 ESP32-C5-WROOM-1U 系列模组，搭载 RISC-V 32 位处理器，主频高达 240 MHz
- 集成 384 KB SRAM、320 KB ROM、8 MB PSRAM 和 32 MB Flash，兼顾程序运行、图形界面和数据存储需求
- 集成 2.4 GHz 与 5 GHz 双频 Wi-Fi、Bluetooth 5（LE）以及 IEEE 802.15.4（支持 Zigbee 3.0 和 Thread）无线通信
- 板载摄像头接口，支持 BF3901 摄像头
- 板载电池充电管理模块，预留 3.7 V MX1.25 锂电池接口，可外接电池供电
- Type-C 接口用于供电、程序下载及通信
- 板载 3.5 英寸电容触摸 IPS 屏，分辨率为 320 × 480，支持 262K 色显示
- 内置 ST7796 显示驱动芯片和 FT6336 电容触摸芯片，分别使用 SPI 和 I2C 接口通信
- 引出 UART、I2C 以及部分 IO 接口，集成全速 USB 串口
- 板载 QMI8658 六轴传感器、PCF85063 RTC 芯片、SHTC3 温湿度传感器和 Micro SD 卡座等
- 板载 PWR、BOOT 两个侧边按键，均支持自定义功能
- 板载 ES8311 音频编解码芯片、NS4150B 功放芯片、麦克风和扬声器，可用于语音交互和音频播放
- 支持 ESP-IDF、Arduino 等开发环境

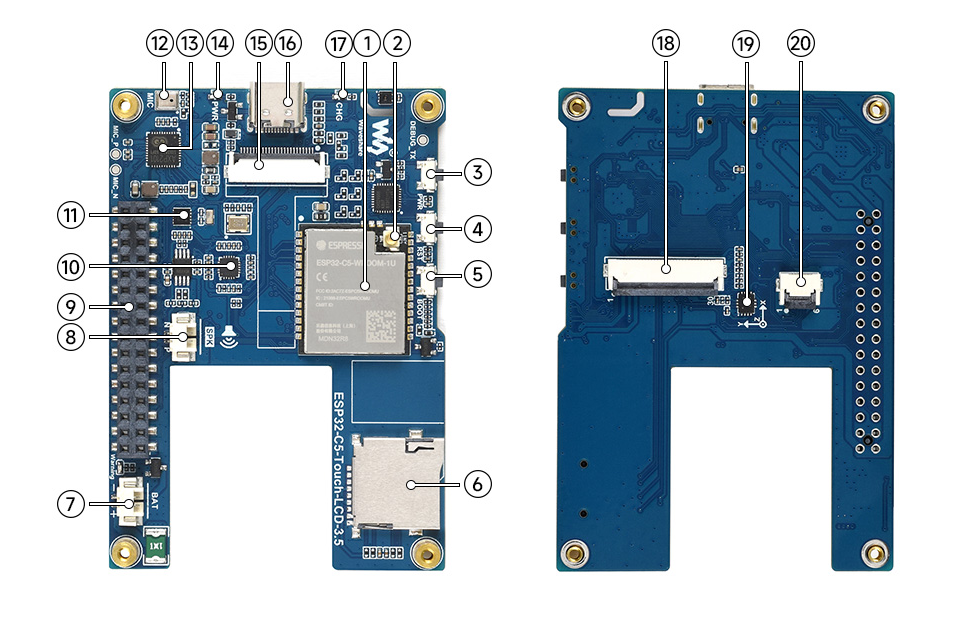

板载资源
- ESP32-C5-WROOM-1U 主控模组
- IPEX 1 代天线接口 用于连接配套的 FPC 双频 Wi-Fi 天线
- PWR 按键 可控制电源通断，支持自定义功能
- RESET 按键 用于复位开发板
- BOOT 按键 用于进入下载模式，也可作为普通按键使用
- Micro SD 卡槽 用于连接 Micro SD 卡
- MX1.25 锂电池接口 MX1.25 2 针连接器，可用于接入 3.7 V 锂电池，支持充放电
- MX1.25 2 针扬声器接口 音频输出接口，用于外接扬声器
- 2.54 mm 排座接口 引出可用 GPIO
- ES8311 低功耗音频编解码芯片
- PCF85063 RTC 时钟芯片
- 麦克风 用于音频输入
- AXP2101 高集成度电源管理芯片
- 电源指示灯 用于指示设备供电状态
- 摄像头座子 用于连接摄像头模组
- Type-C 接口 用于供电、程序下载及通信
- 充电指示灯 用于指示电池充电状态
- 3.5 英寸屏幕排线接口 用于连接 LCD
- QMI8658 六轴惯性测量单元（IMU），包含一个 3 轴陀螺仪和一个 3 轴加速度计
- 3.5 英寸屏幕触摸接口 用于连接触摸面板

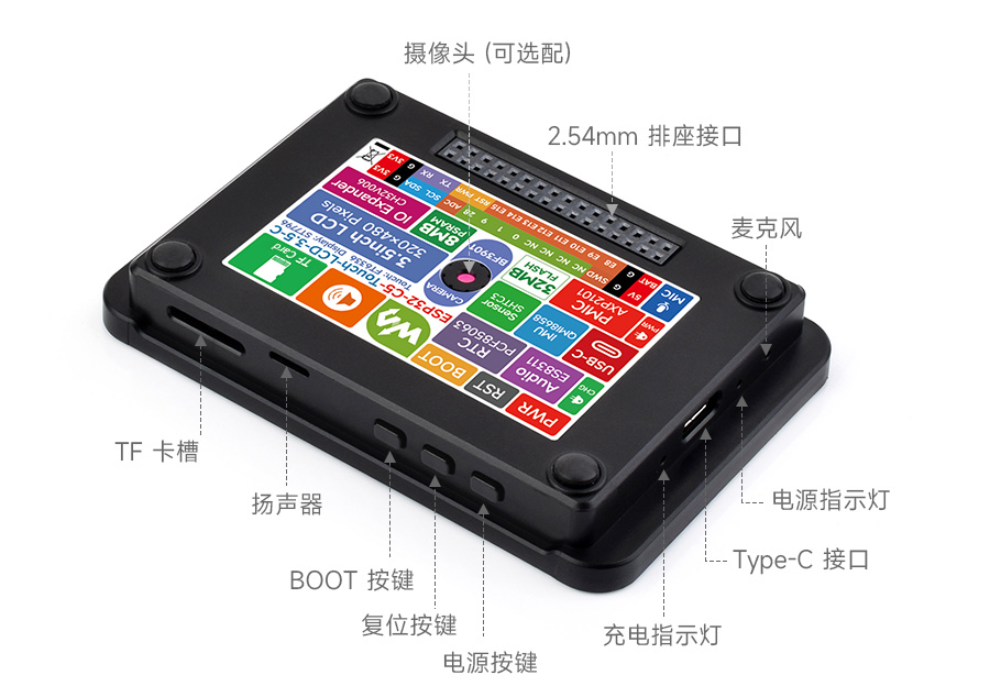

接口介绍

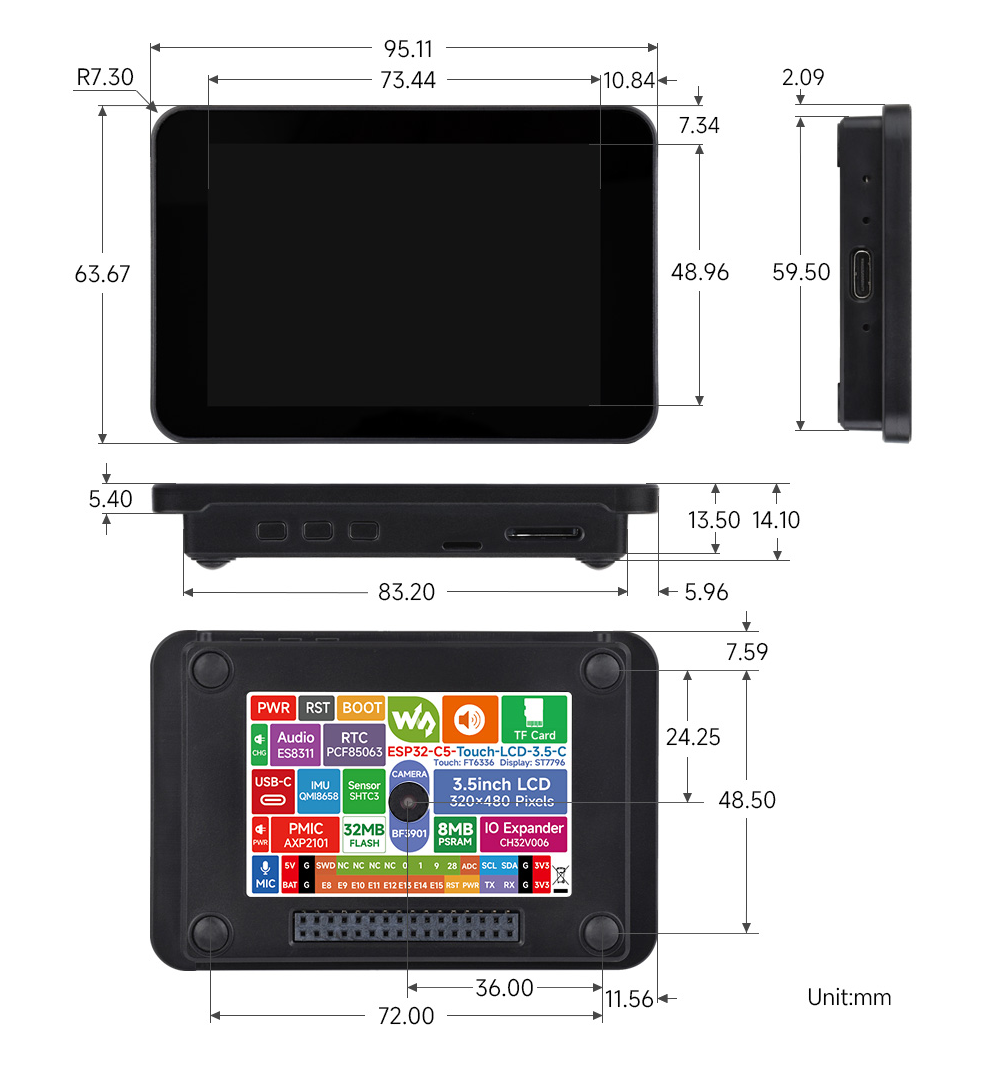

产品尺寸
开发方式
ESP32-C5-Touch-LCD-3.5 支持 Arduino IDE 和 ESP-IDF 两种开发框架，可根据工程需求选择。
Arduino 适合快速搭建原型和验证基础功能；ESP-IDF 提供更完整的工程配置、调试和底层控制能力，适合复杂项目开发。
-
Arduino IDE 是一款开源电子原型开发平台，可用于编译、烧录和调试 Arduino 示例。环境配置方法参见 Arduino 开发。
-
ESP-IDF 全称 Espressif IoT Development Framework，是乐鑫科技为 ESP 系列芯片提供的开发框架，包含编译器、调试器和烧录工具等。支持通过命令行或 Visual Studio Code 配合 Espressif IDF 插件进行开发，配置方法参见 ESP-IDF 开发。
