ESP32-C5-WIFI6-KIT

ESP32-C5-WIFI6-KIT-N16R4

全新升级

您正在浏览全新文档。如果您更熟悉旧版的浏览方式，仍可访问对应的 旧版页面。

ESP32-C5-WIFI6-KIT（贴片板） 和 ESP32-C5-WIFI6-KIT（排针版） 是微雪电子基于 ESP32-C5-WROOM-1 模组设计的一款面向双频 Wi-Fi 与多协议物联网网关场景的开发板。ESP32-C5 为乐鑫支持 Wi-Fi 6 双频 (2.4GHz 与 5GHz) RISC-V 的单核芯片，还同时集成 BLE 5、Zigbee 和 Thread 协议，可灵活作为智能家居中枢或跨协议通信网关使用。硬件方面配备 240MHz RISC-V 处理器、384KB SRAM、16MB Flash，4MB 或 8MB PSRAM （版本可选），能够稳定处理多协议栈并发任务及中等负载应用。开发者可借助 ESP-IDF 或 Arduino 等成熟开发框架，快速进行原型验证与产品实现，适用于智能网关、多协议设备接入等实际物联网场景。

产品特性​

  • 采用 ESP32-C5-WROOM-1 系列模组，搭载 RISC-V 32 位处理器，主频高达 240MHz
  • 集成 384KB SRAM、320KB ROM 和 16MB Flash，并提供 4MB 或 8MB PSRAM 的可选版本
  • 集成 2.4GHz 与 5GHz 双频 Wi-Fi、Bluetooth 5 (LE) 以及 IEEE 802.15.4 （支持 Zigbee 3.0 和 Thread) 无线通信，具备出色的射频性能
  • 板载电池充电管理模块，预留 3.7V MX1.25 锂电池接口，可外接电池进行供电
  • 采用正反可插拔的 USB Type-C 接口
  • 引出丰富的外设接口，邮票孔设计，方便焊接集成到用户自主设计的底板上
  • 支持多种低功耗工作状态，可灵活调节通信距离、数据率和功耗之间的平衡，以满足各种应用场景的功耗需求

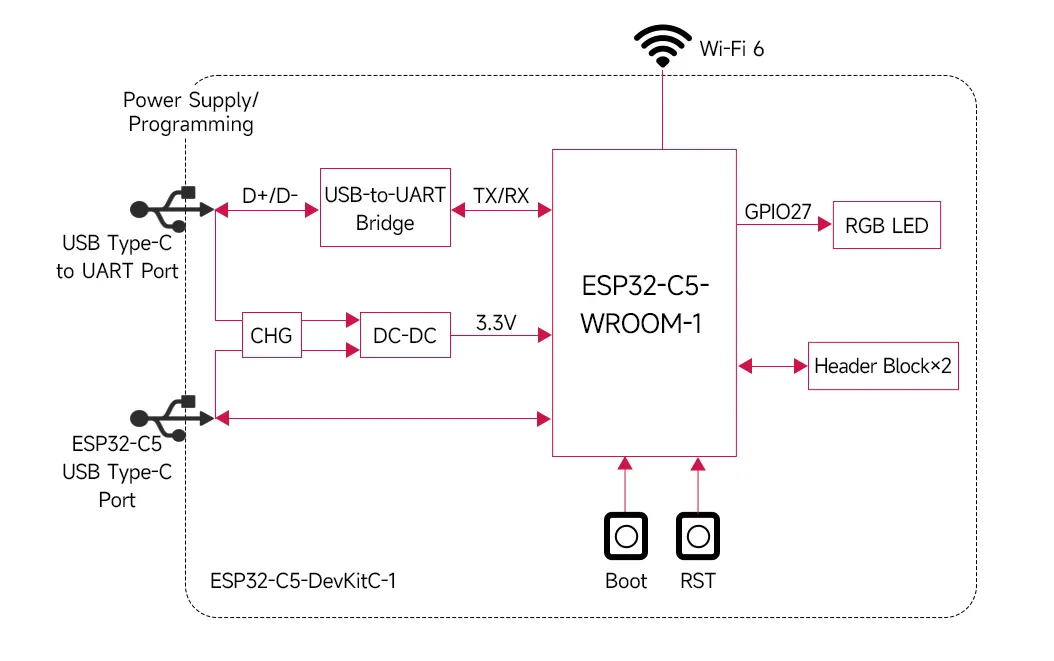

功能框图​

ESP32-S3-Zero-Pinout

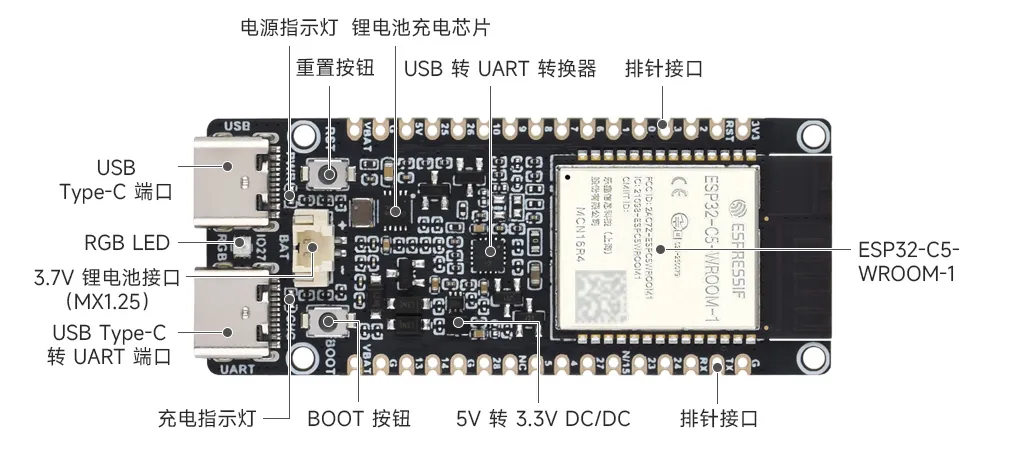

资源接口​

ESP32-S3-Zero-Pinout

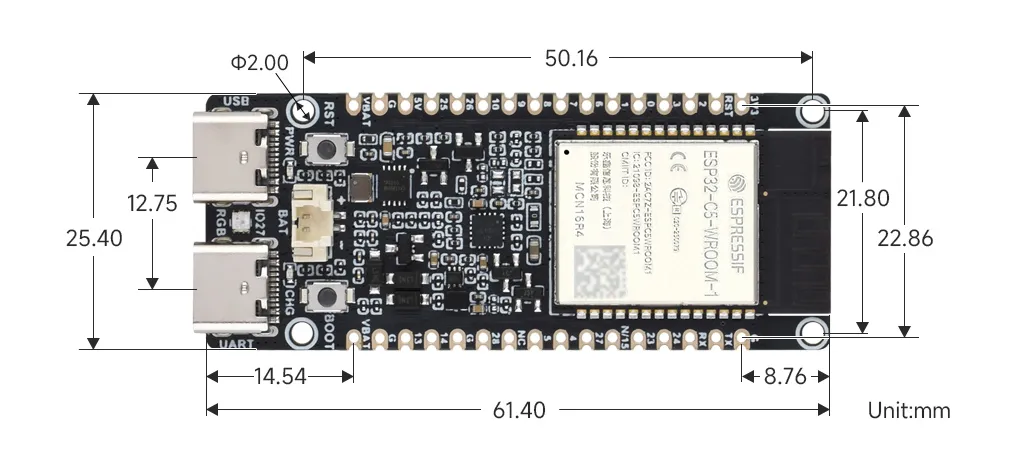

产品尺寸​

ESP32-S3-Zero-Pinout

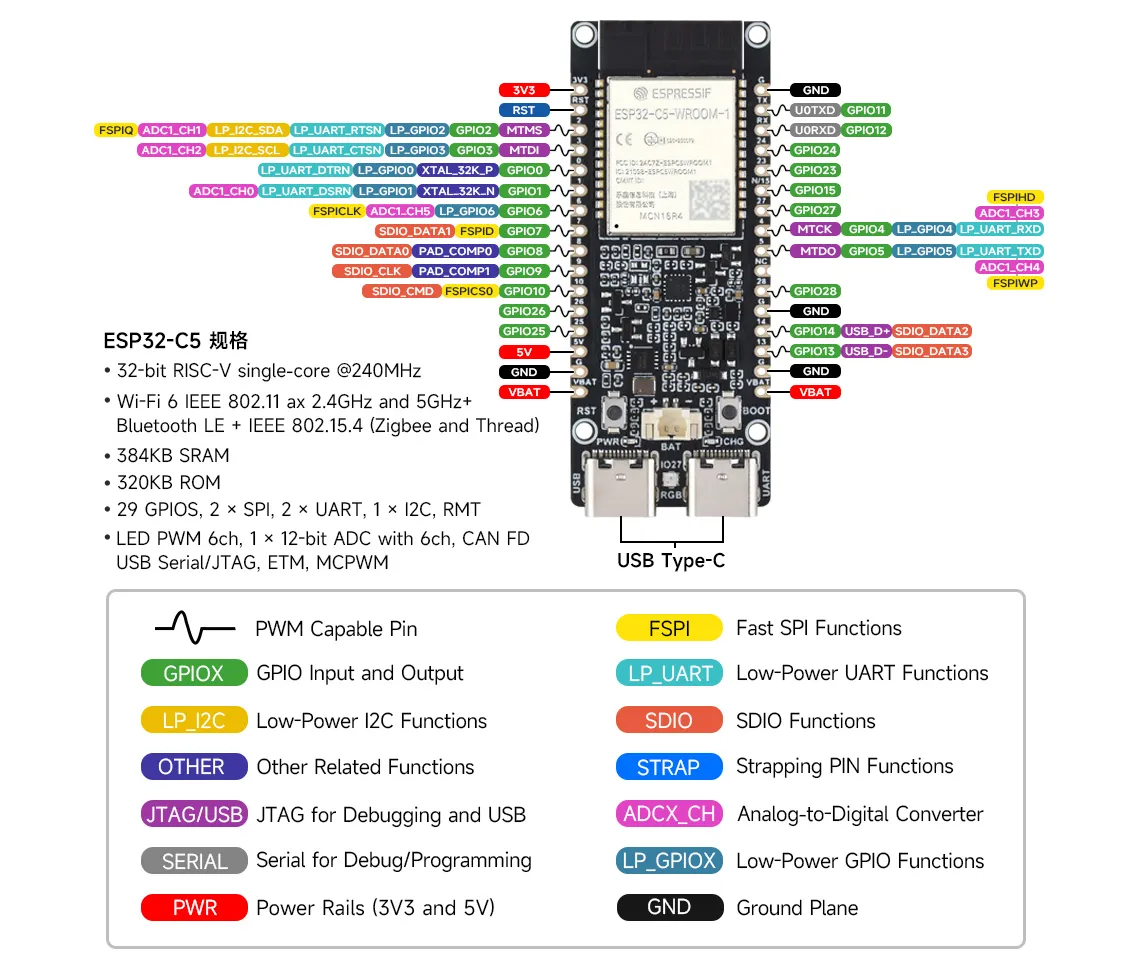

引脚​

ESP32-S3-Zero-Pinout

开发方式​

ESP32 支持多种开发方式，既可使用乐鑫官方的 ESP-IDF 框架进行专业开发，也可选择 Arduino IDE 等平台快速开发原型。

主要开发平台包括：

  • ESP-IDF：乐鑫官方开发框架，专为 ESP32 系列芯片打造，提供完整的开发工具链、代码库和文档。它能够充分发挥 ESP32 的全部性能和功能，是专业开发与商业产品的首选方案。

  • Arduino：知名的开源硬件软件平台，提供简单标准的 C++接口，支持 ESP32 在内的众多微控制器。Arduino 拥有丰富的库和示例代码，广泛用于原型开发和教育领域，是广受初学者欢迎的入门平台。开发环境配置，可参考 Arduino 开发 页面。

  • 其他开发方式：ESP32 开发生态非常丰富，除上述平台外，还支持通过 PlatformIO、Mongoose OS、Espruino(JavaScript)、ESPHome 等平台进行开发，满足不同技术背景开发者的需求。
