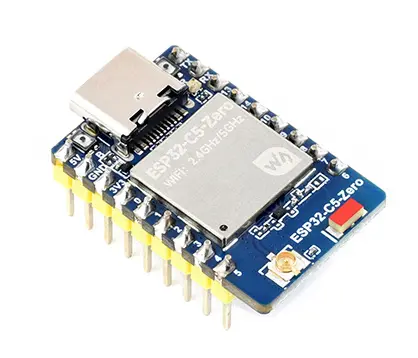

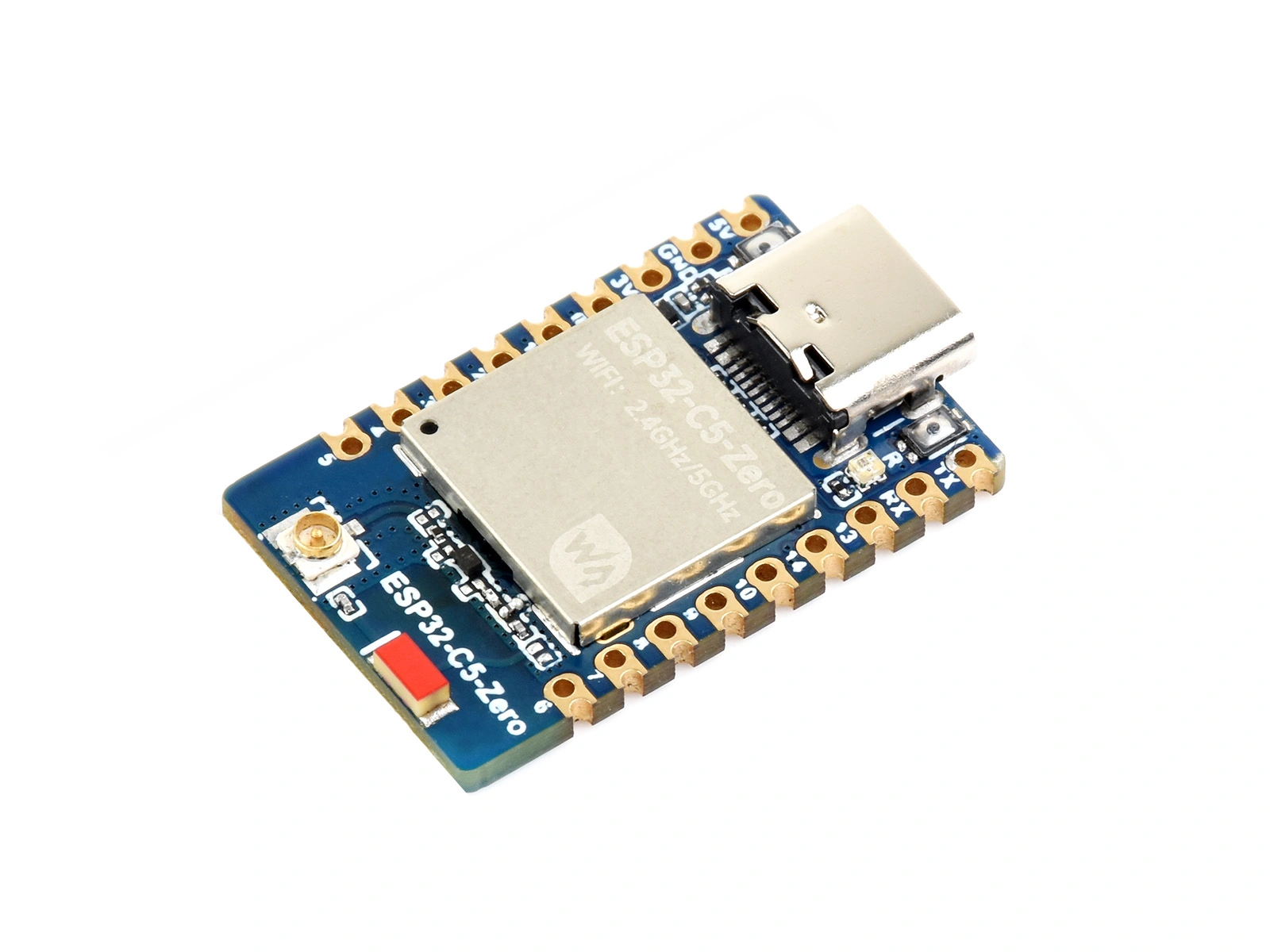

ESP32-C5-Zero

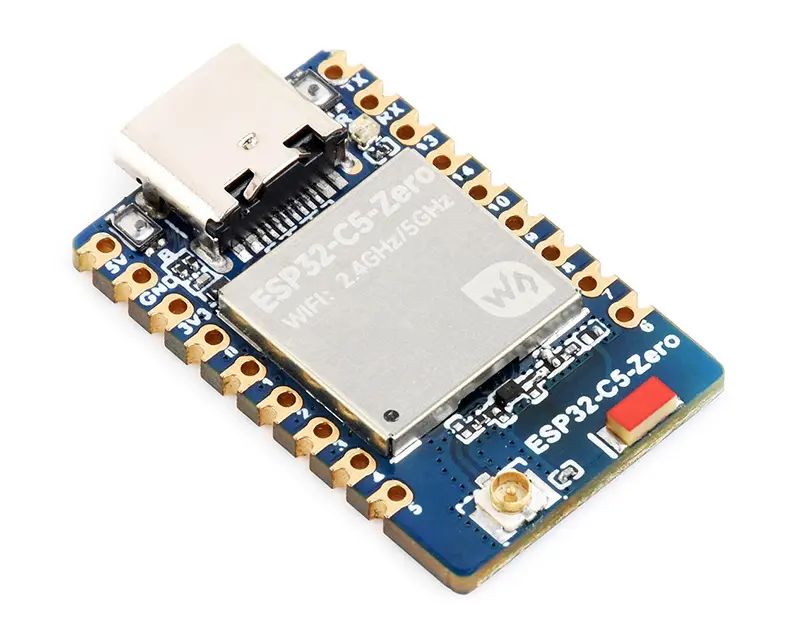

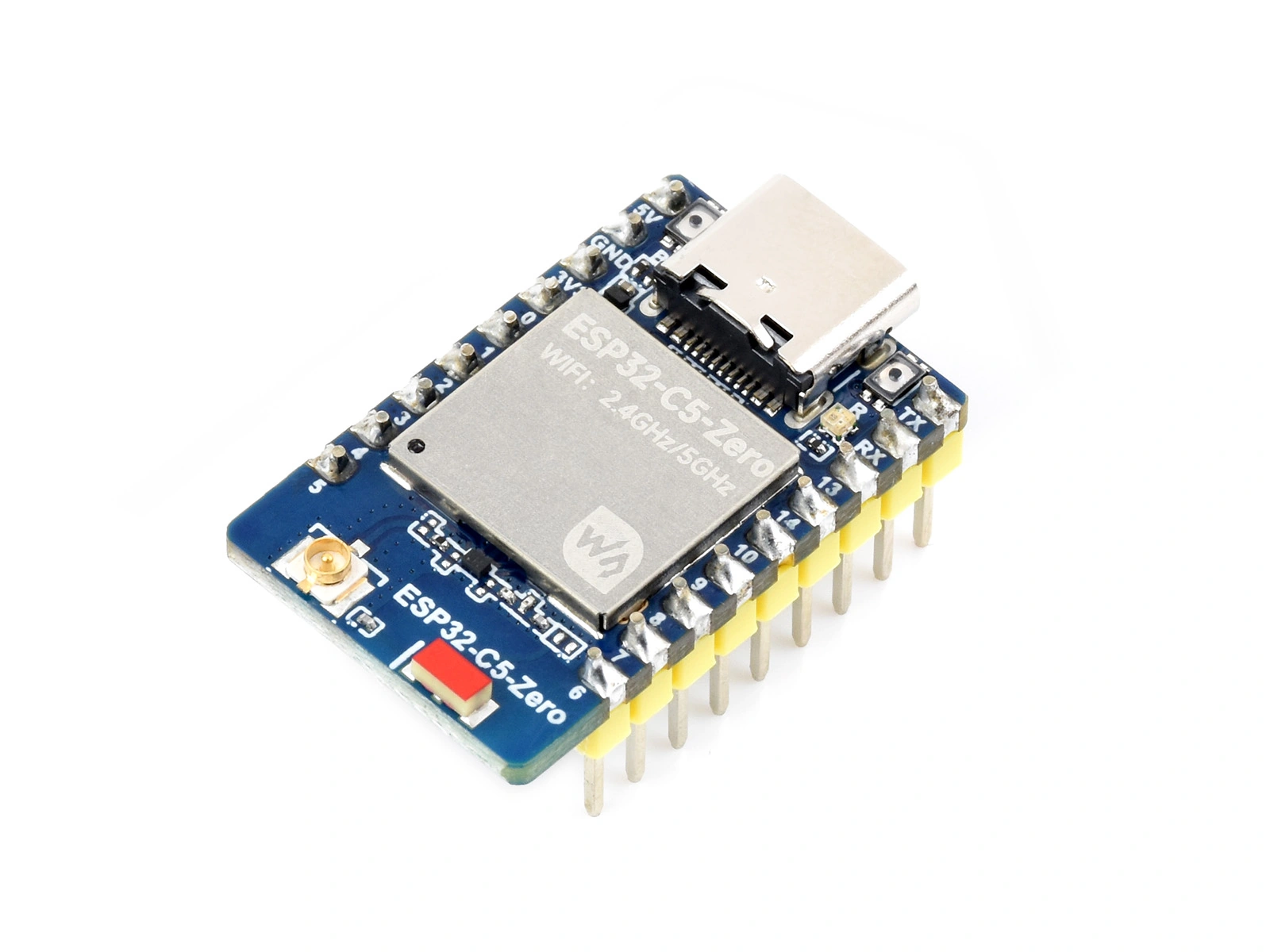

ESP32-C5-Zero-M

ESP32-C5-Zero（贴片板） 和 ESP32-C5-Zero-M（排针版） 是一款基于 ESP32-C5-HF4 设计的超小型多协议开发板，集成无线通信、USB 接口与板载外设，适用于嵌入式与物联网应用。

SKU产品
34599ESP32-C5-Zero
34598ESP32-C5-Zero-M

产品特性​

  • 搭载 RISC-V 32 位处理器，主频高达 240 MHz
  • 集成 384 KB SRAM、320 KB ROM 和 4 MB Flash
  • 集成 2.4 GHz 与 5 GHz 双频 Wi-Fi、Bluetooth 5.0（LE）以及 IEEE 802.15.4（支持 Zigbee 3.0 和 Thread）无线通信
  • 板载天线切换芯片，可通过配置选择使用板载天线或外接天线（IPEX1）
  • 采用 USB Type-C 接口，支持正反插
  • 引出外设接口，采用邮票孔设计，可焊接集成到自定义底板上
  • 支持多种低功耗工作状态，可在通信距离、数据率和功耗之间权衡调节

资源接口​

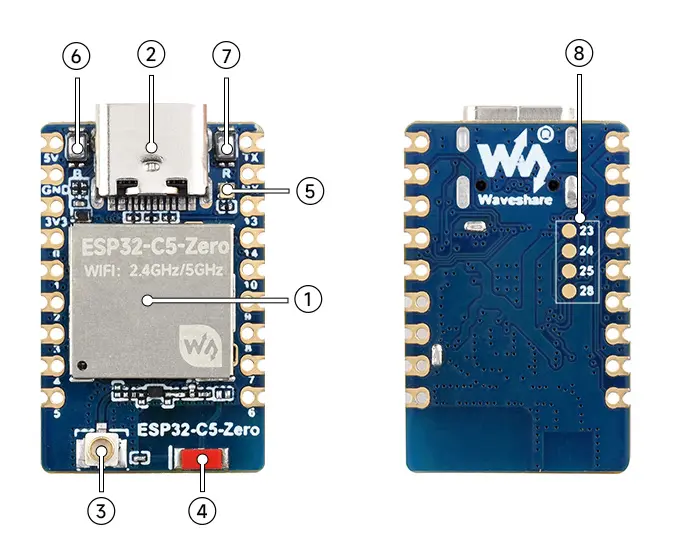

ESP32-C5-Zero 资源接口

  1. ESP32-C5 核心模组
  2. USB Type-C 接口
  3. IPEX1 天线座
  4. 陶瓷天线
  5. WS2812 RGB LED
  6. BOOT 按键
  7. RESET 复位按键
  8. GPIO 引脚

引脚定义​

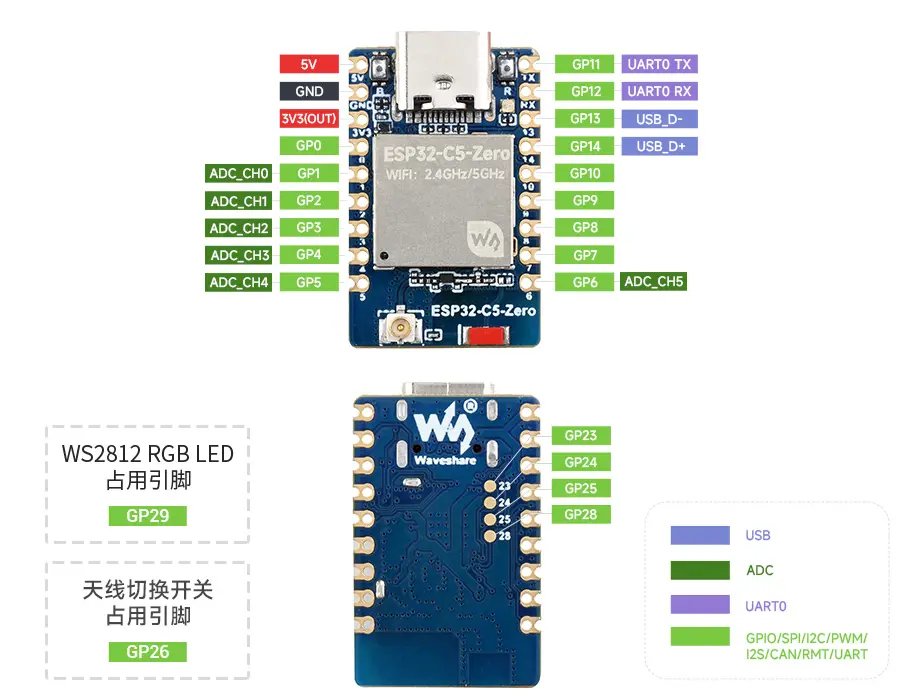

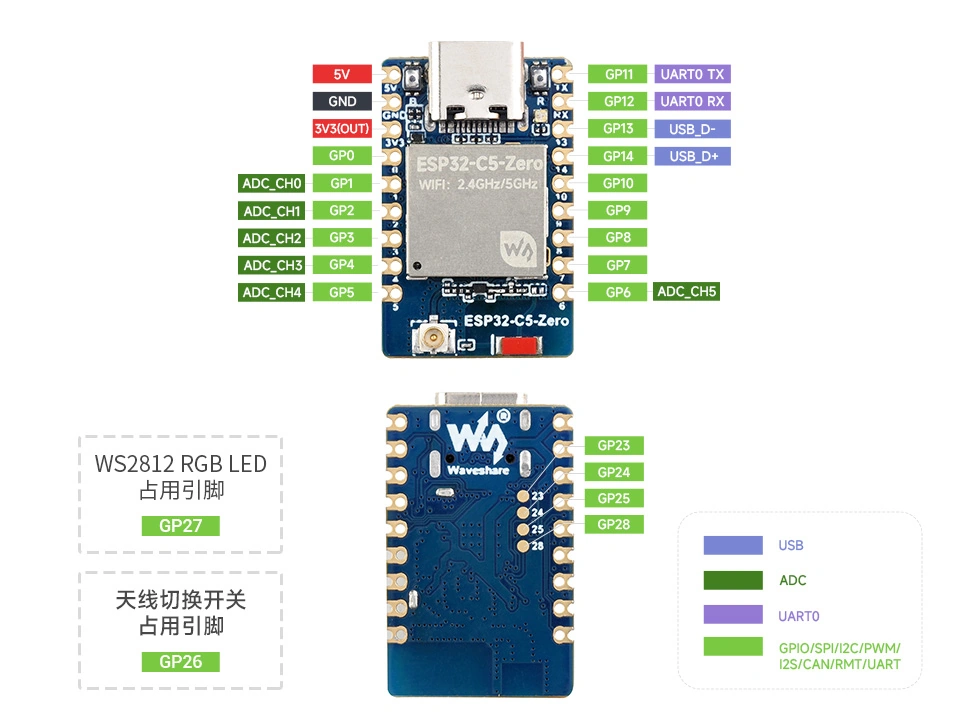

ESP32-C5-Zero 引脚定义

天线切换​

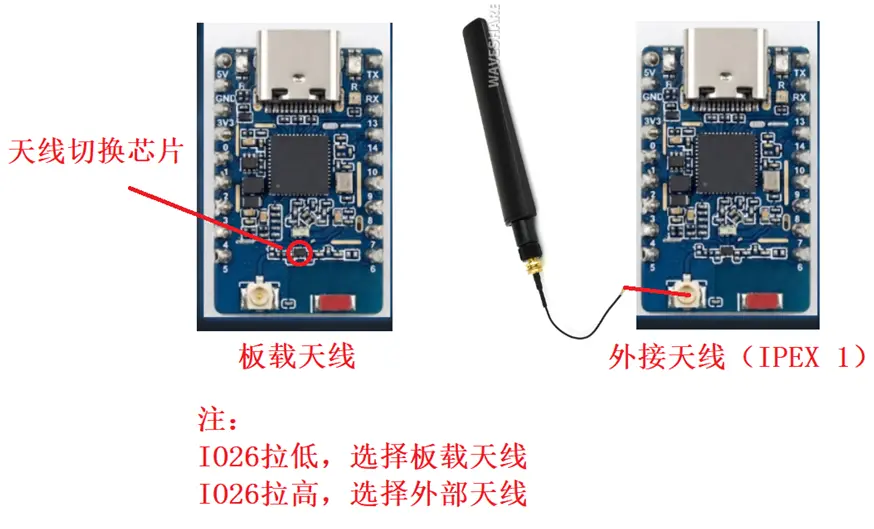

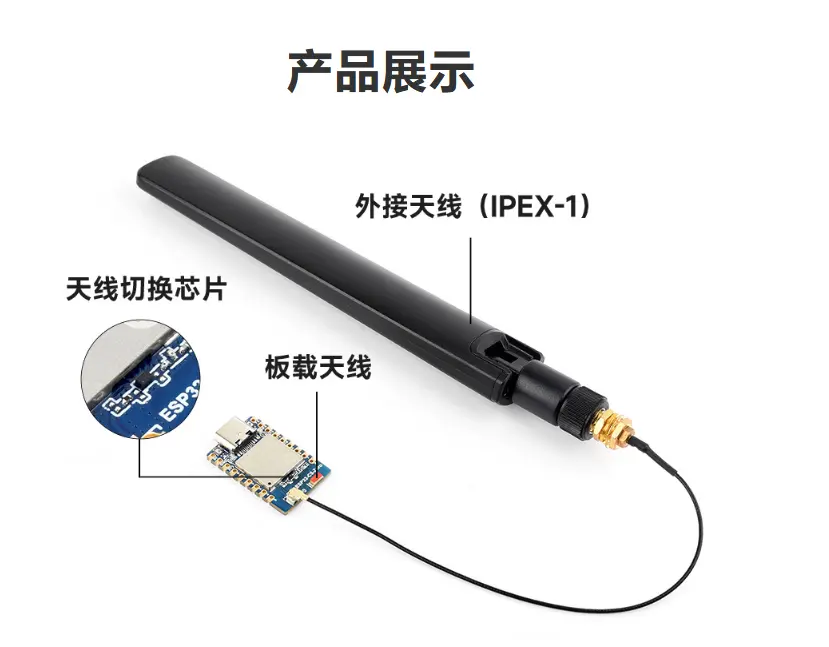

ESP32-C5-Zero 天线切换

注：
  • IO26 拉低，切换板载天线
  • IO26 拉高，切换外部天线

产品尺寸​

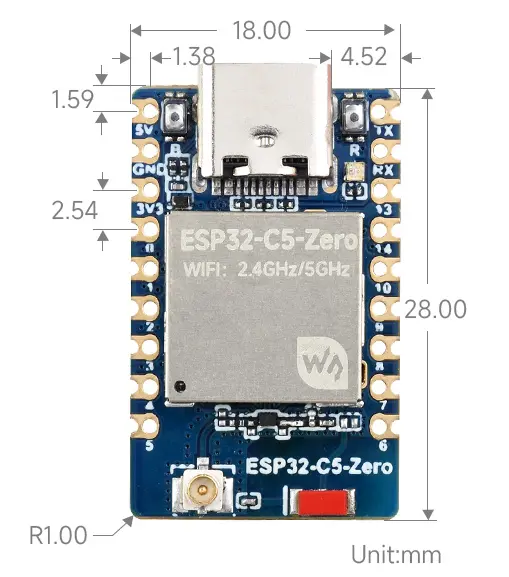

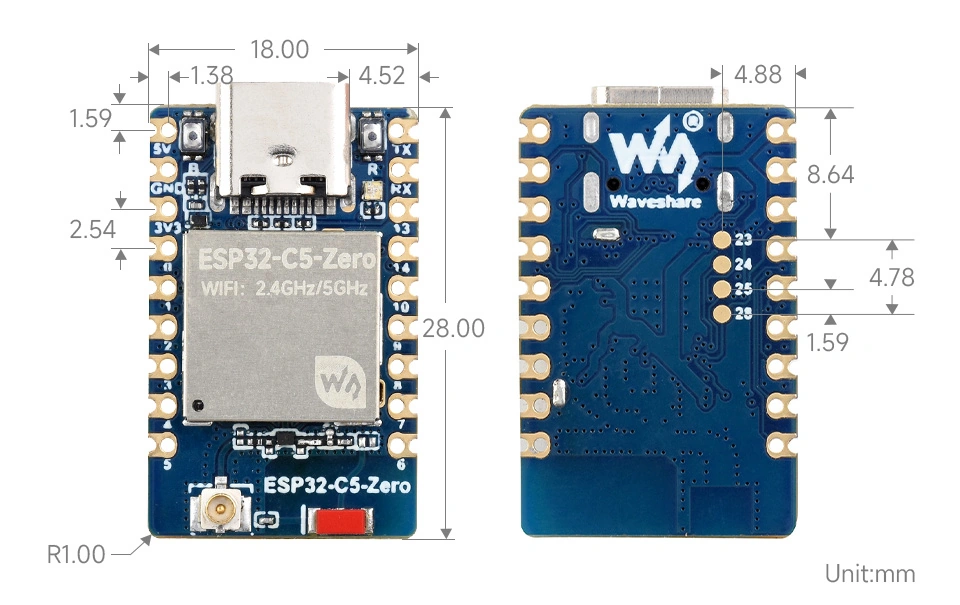

ESP32-C5-Zero 产品尺寸

开发方式​

ESP32 支持多种开发方式，既可使用乐鑫官方的 ESP-IDF 框架进行专业开发，也可选择 Arduino IDE 等平台快速开发原型。

主要开发平台包括：

  • ESP-IDF：乐鑫官方开发框架，专为 ESP32 系列芯片打造，提供完整的开发工具链、代码库和文档，可访问 ESP32 的完整功能集，适用于专业开发与商业量产项目。开发环境配置见 ESP-IDF 开发 页面。

  • Arduino：开源硬件软件平台，提供标准的 C++ 接口，支持 ESP32 在内的众多微控制器，提供大量库和示例代码，常用于原型开发和教育场景。开发环境配置见 Arduino 开发 页面。

  • 其他开发方式：除上述平台外，还可通过 PlatformIO、Mongoose OS、Espruino（JavaScript）、ESPHome 等平台开发。
