ESP-IDF 开发
本章节包含以下部分,请按需阅读:
ESP-IDF 入门教程
初次接触 ESP32 ESP-IDF 开发,想要快速上手?我们为您准备了一套通用的 入门教程。
- 第0节 认识 ESP32
- 第1节 搭建环境
- 第2节 运行实例
- 第3节 创建项目
- 第4节 使用组件
- 第5节 调试程序
- 第6节 FreeRTOS
- 第7节 驱动外设
- 第8节 Wi-Fi 编程
- 第9节 BLE 编程
请注意:该教程使用 ESP32-S3-Zero 作为教学示例,所有硬件代码均基于其引脚布局。在动手实践前,建议您对照手中的开发板引脚图,确认引脚配置无误。
配置 ESP-IDF 开发环境
请参考 安装 ESP-IDF 开发环境。
对于 ESP32-C6-Touch-AMOLED-1.32 开发板,需要使用 ESP-IDF ≥5.5.0 以上版本。
以下内容以 Windows 系统为例,使用 VS Code + ESP-IDF 扩展 的方式进行开发。Mac/Linux 用户请参考 官方说明。
安装 ESP-IDF 开发环境
-
前往 ESP-IDF Installation Manager 下载 ESP-IDF 安装管理器。这是乐鑫最新推出的跨平台安装工具,下文将演示如何使用其离线安装功能。
在页面中点击 Offline Installer 标签,然后在筛选栏中选择 Windows 操作系统和你要安装的版本。

确认选择无误后,点击下载按钮。浏览器将自动同时下载两个文件:一个是 ESP-IDF 离线整合包(.zst),另一个是 ESP-IDF 安装器(.exe)。

请耐心等待两个文件下载完成。
-
下载完成后,双击运行 ESP-IDF 安装器(eim-gui-windows-x64.exe)。
启动后,可在右上角将界面语言切换为中文。

安装工具会自动检测同一目录下是否存在离线整合包。点击 从存档安装。

接下来,选择安装路径。建议使用默认路径;若需自定义,请确保路径中不包含中文或空格。确认无误后,点击 开始安装。

-
当看到如下界面时,表示 ESP-IDF 已安装成功。

-
建议同时安装驱动程序。点击 完成安装,然后点击 安装驱动程序。

安装 Visual Studio Code 与 ESP-IDF 扩展
-
下载并安装 Visual Studio Code。
-
安装时建议勾选 通过 Code 打开操作添加到 Windows 资源管理器文件上下文菜单,以便快速打开项目文件夹。
-
在 VS Code 中,点击侧边活动栏中的
扩展图标(或使用快捷键 Ctrl + Shift + X)打开 扩展 视图。
-
在搜索框中输入 ESP-IDF,找到 ESP-IDF 扩展并点击安装。

-
当 ESP-IDF 扩展版本 ≥ 2.0 时,扩展会自动检测并识别上述步骤中安装的 ESP-IDF 环境,无需手动配置。
示例程序
ESP-IDF 示例程序位于 示例程序包 的 ESP-IDF 目录中。
| 示例程序 | 基础例程说明 | 依赖库 |
|---|---|---|
| 01_ADC_Test | 获取锂电池的电压值 | - |
| 02_WIFI_AP | 设置为 AP 模式,可获取接入设备的 IP 地址 | - |
| 03_WIFI_STA | 设置为 STA 模式,可接入 WiFi 获取 IP 地址 | - |
| 04_BATT_PWR_Test | 单独使用锂电池供电时,通过 PWR 按键控制电源 | - |
| 05_Audio_Test | 扬声器播放麦克风录到的声音 | LVGL V8.3.11 |
| 06_LVGL_V8_Test | LVGLV8 例程 | LVGL V8.3.11 |
| 07_LVGL_V9_Test | LVGLV9 例程 | LVGL V9.3.0 |
| 08_FactoryProgram | 综合示例 | LVGL V8.3.11 |
01_ADC_Test
【程序说明】
- 通过 GPIO 连接的模拟量电压经过 ADC 转换成数字量,然后通过计算得到实际的锂电池电压,并打印到终端。
【硬件连接】
- 使用 USB 线把板子接入电脑
【代码分析】
adc_bsp_init(void):初始化 ADC1,包括创建 ADC 单次触发单元并配置 ADC1 的通道 3。adc_get_value(float *value,int *data):读取 ADC1 通道 3 的值,并根据参考电压和分辨率计算出对应的电压值存储在传入的指针指向的位置,如果读取失败则存储 0。adc_example(void* parameter):初始化 ADC1 后,创建一个 ADC 任务,该任务每隔 1 秒读取一次 ADC 的值,通过读取的 ADC 原始值计算出系统的电压。
【运行效果】
-
程序编译下载完成,打开串口监控可以看到打印输出的 ADC 的值和电压,如下图所示:

02_WIFI_AP
【程序说明】
- 该示例可将开发板设置为热点,允许手机或其他处于 STA 模式的设备连接到开发板。
【硬件连接】
- 使用 USB 线把板子接入电脑
【代码分析】
-
在
softap_example_main.c文件找到SSID和PASSWORD,然后手机或其他处于 STA 模式的设备即可使用该 SSID 和 PASSWORD 连接到开发板。#define EXAMPLE_ESP_WIFI_SSID "waveshare_esp32"
#define EXAMPLE_ESP_WIFI_PASSWORD "wav123456"
【运行效果】
-
烧录完程序,打开串口终端,如果设备连接热点成功之后,会输出该设备的 MAC 地址和 IP 地址,如图:

03_WIFI_STA
【程序说明】
- 该示例可将开发板配置为 STA 设备,以连接路由器,从而接入系统网络。
【硬件连接】
- 使用 USB 线把板子接入电脑
【代码分析】
-
在
esp_wifi_bsp.c文件找到ssid和password,然后将其修改为当前环境中可用路由器的 SSID 和 Password。wifi_config_t wifi_config = {
.sta = {
.ssid = "PDCN",
.password = "1234567890",
},
};
【运行效果】
-
烧录完程序,打开串口终端,如果设备连接成功热点之后,会输出所获取的 IP 地址,如图:

04_BATT_PWR_Test
【程序说明】
- 使用锂电池供电的情况下,演示如何通过 PWR 按键控制系统的电源。
【硬件连接】
- 使用 USB 线把板子接入电脑
【代码分析】
setup_ui(lv_ui *ui):初始化 ui 界面,使得控制可视化。BatteryMonitor batt_dev(ADC_CHANNEL_3,18,17):初始化锂电池控制 IO 端口。user_button_init():初始化按键以及各类触发事件。Custom_ButtonPWRLoopTask(void *arg):等待按键事件触发的任务。
【运行效果】
-
程序烧录完成后,断开 USB 供电,接入锂电池,通过长按 PWR 按键进行开机,如图:
提示- 长按 PWR 按键,等待屏幕显示"Power ON",表示启动成功,松开按键即可
- 再次长按 PWR 按键,等待屏幕显示"Power OFF",表示电源关闭成功,松开按键即可
05_Audio_Test
【程序说明】
- 演示如何获取麦克风数据,播放声音等功能。
【硬件连接】
- 使用 USB 线把板子接入电脑
【代码分析】
I2cMasterBus i2c_dev(ESP32_SCL_NUM,ESP32_SDA_NUM,0):初始化 I2C 总线。audio_dev = new I2sAudioCodec("S3_AMOLED_1_32"):初始化 Audio Codec。audio_dev->I2sAudio_SetSpeakerVol(90):设置播放时的声音大小。audio_dev->I2sAudio_SetMicGain(20):设置录音的增益。
【运行效果】
-
程序烧录完成后,对着麦克风说话,扬声器会自动播放录到的声音,屏幕显示如图:
提示- 按住 BOOT 按键,可以播放一段音乐
- 感觉播放声音比较小,可以使用
audio_dev->I2sAudio_SetSpeakerVol(90);调节声音,区间 0-100
06_LVGL_V8_Test
【程序说明】
- 通过移植 LVGL V8,在屏幕上实现一些多功能的 GUI 界面。
【硬件连接】
- 使用 USB 线把板子接入电脑
【代码分析】
-
如果需要进行背光测试,可以在
user_config.h文件找到#define BacklightTestEN 0宏定义,给宏定义赋值 1 即可。#define BacklightTestEN 0 //Backlight Test
【运行效果】
-

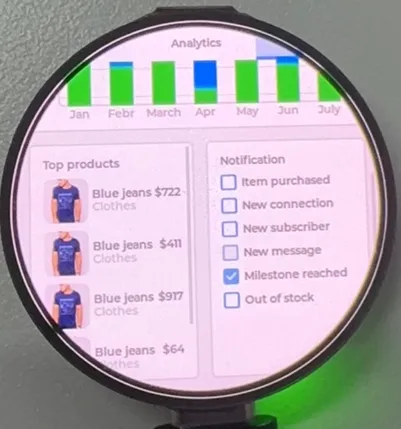

程序烧录完成后,设备的运行效果如下:

07_LVGL_V9_Test
【程序说明】
- 通过移植 LVGL V9,在屏幕上实现一些多功能的 GUI 界面。
【硬件连接】
- 使用 USB 线把板子接入电脑
【代码分析】
-
如果需要进行背光测试,可以在
user_config.h文件找到#define BacklightTestEN 0宏定义,给宏定义赋值 1 即可。#define BacklightTestEN 0 //Backlight Test
【运行效果】
-
程序烧录完成后,设备的运行效果如下:

08_FactoryProgram
【程序说明】
- 综合性工程,简单测试板载硬件功能,也可以直接使用我们提供的 BIN 固件烧录。
【硬件连接】
- 使用 USB 线把板子接入电脑
【运行效果】
-
显示屏从红、绿、蓝三种颜色进行跳转(跳转间隔 1.5 秒),如图:

-

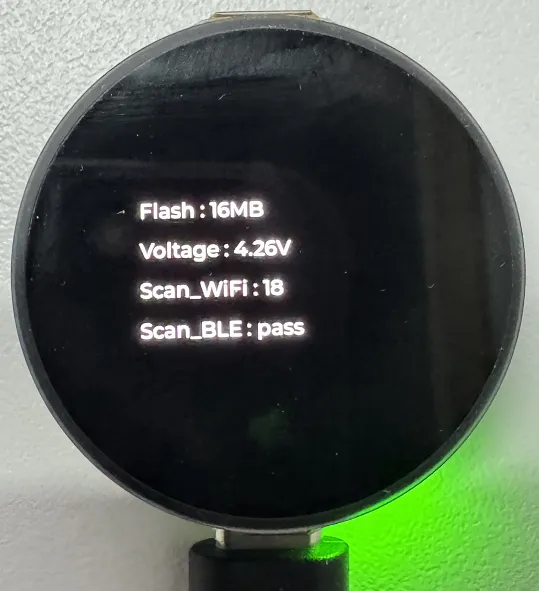

系统跑完上面的颜色之后会自动进入板载硬件信息界面,如图:

-
在板载硬件信息界面单击 BOOT 按键进入调试背光界面,可通过滑块控制屏幕背光,如图:

-
再次单击 BOOT 按键,退出控制背光界面,然后单击 PWR 按键进入 Touch 界面,如图:
备注- 将触摸坐标显示到屏幕上
-
简单使用音频功能,喇叭接线图,如图:
备注- 对着 MIC 说话,喇叭会播放录取到的声音
- 按住 BOOT 按键,喇叭会播放音乐
-
单独使用锂电池供电,PWR 按键控制电源:
- 长按 PWR 按键打开系统电源,再次长按 PWR 可以关机系统电源。
