ESP32-C6-Touch-AMOLED-1.64

产品简介​

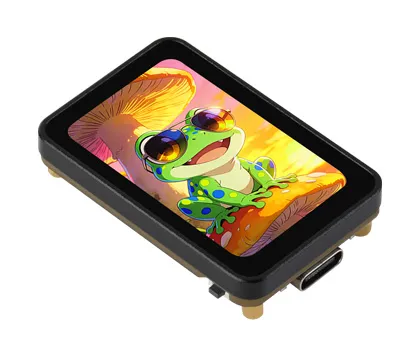

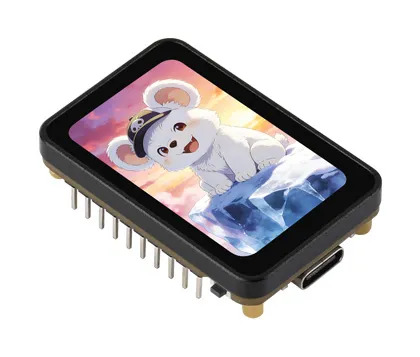

ESP32-C6-Touch-AMOLED-1.64 是一款支持 2.4GHz Wi-Fi 6 和蓝牙 BLE 5 的微控制器开发板，配备 1.64 英寸高清 AMOLED 显示屏，可流畅运行 LVGL 等 GUI 程序。板载 IMU、Micro SD 卡槽及锂电池充电功能，外设资源丰富，同时引出 USB、UART、I2C 及多个 MUX_GPIO 接口，提供灵活扩展能力，是快速开发基于 ESP32-C6 的 HMI 应用的理想选择。

产品特性​

  • 搭载 ESP32-C6 高性能 RISC-V 32 位单核处理器，主频高达 160 MHz
  • 板载 320KB ROM、512KB HP SRAM、16KB LP SRAM 和 16MB flash
  • 支持 2.4 GHz Wi-Fi 6 (802.11 b/g/n/ax)、Bluetooth® 5 (LE) 以及 IEEE 802.15.4（支持 Thread 和 Zigbee 协议），并可选板载 PCB 天线或外接天线座子
  • 板载 1.64 英寸 AMOLED 电容触摸屏，280 × 456 分辨率，16.7M 彩色
  • AMOLED 屏显示使用 QSPI 接口，电容触摸使用 I2C 接口
  • 板载 QMI8658 六轴惯性测量单元 (3 轴加速度、3 轴陀螺仪），可检测运动姿态、计步等
  • 板载 PWR、BOOT 侧边按钮，BOOT 支持自定义按键功能，开发使用更灵活
  • 板载 3.7V MX1.25 锂电池充放电接口
  • 板载 Micro SD 卡槽，可外接 SD 卡存储图片或文件
  • 板载 USB Type-C 接口，可用于供电和下载调试，方便开发使用
  • 外露 I2C、UART 以及 USB 引脚，可供外接设备和调试使用，灵活配置外设功能
  • 屏幕采用 CNC 加工结构包边贴合，质感细腻柔和，整体美观耐用

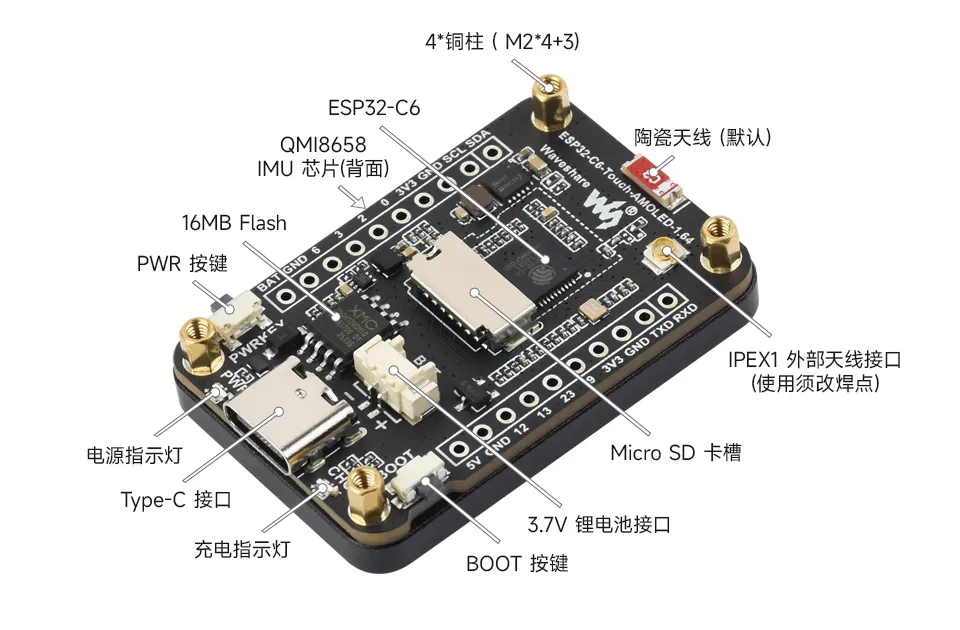

资源简介​

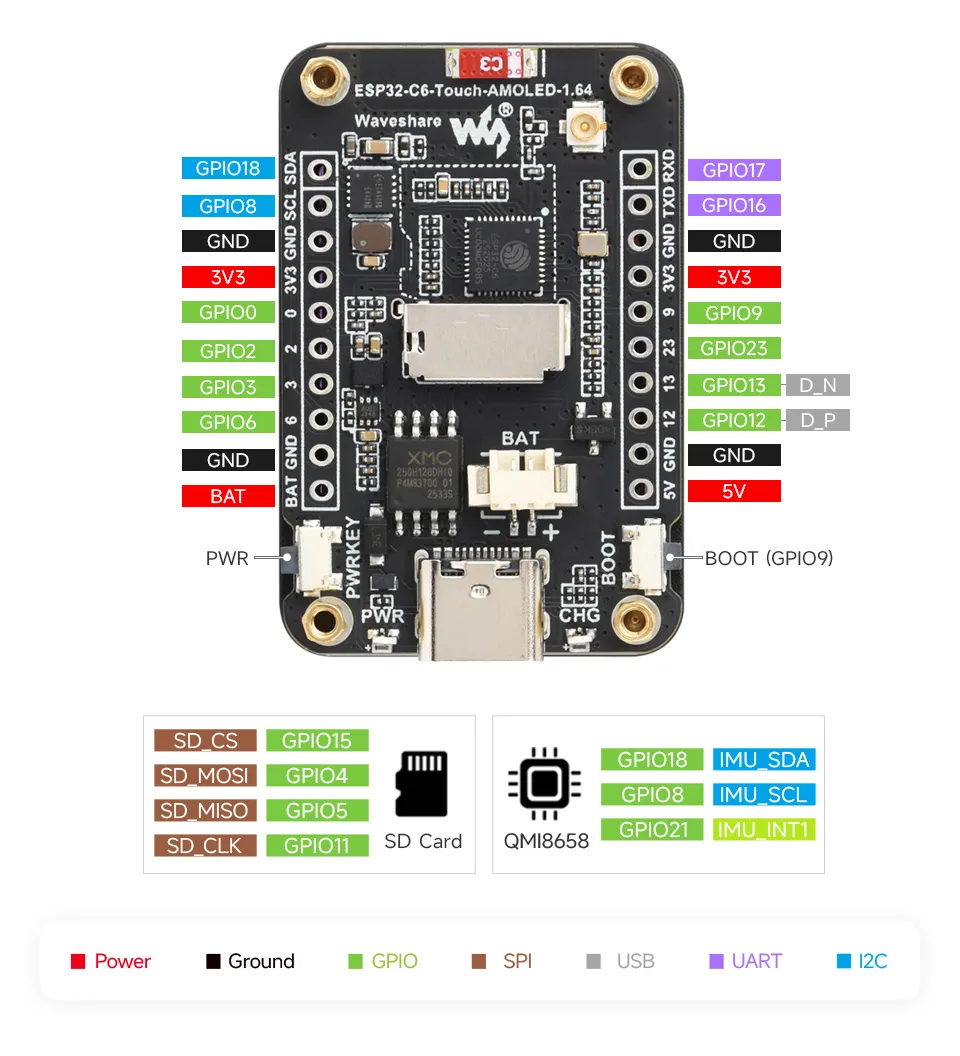

接口介绍​


AMOLED 屏幕参数​

显示面板AMOLED显示尺寸1.64英寸
显示分辨率280×456像素显示颜色16.7M
显示亮度350cd/m²对比度60000：1
通信接口QSPI驱动ICCO5300
触控支持驱动ICFT6146

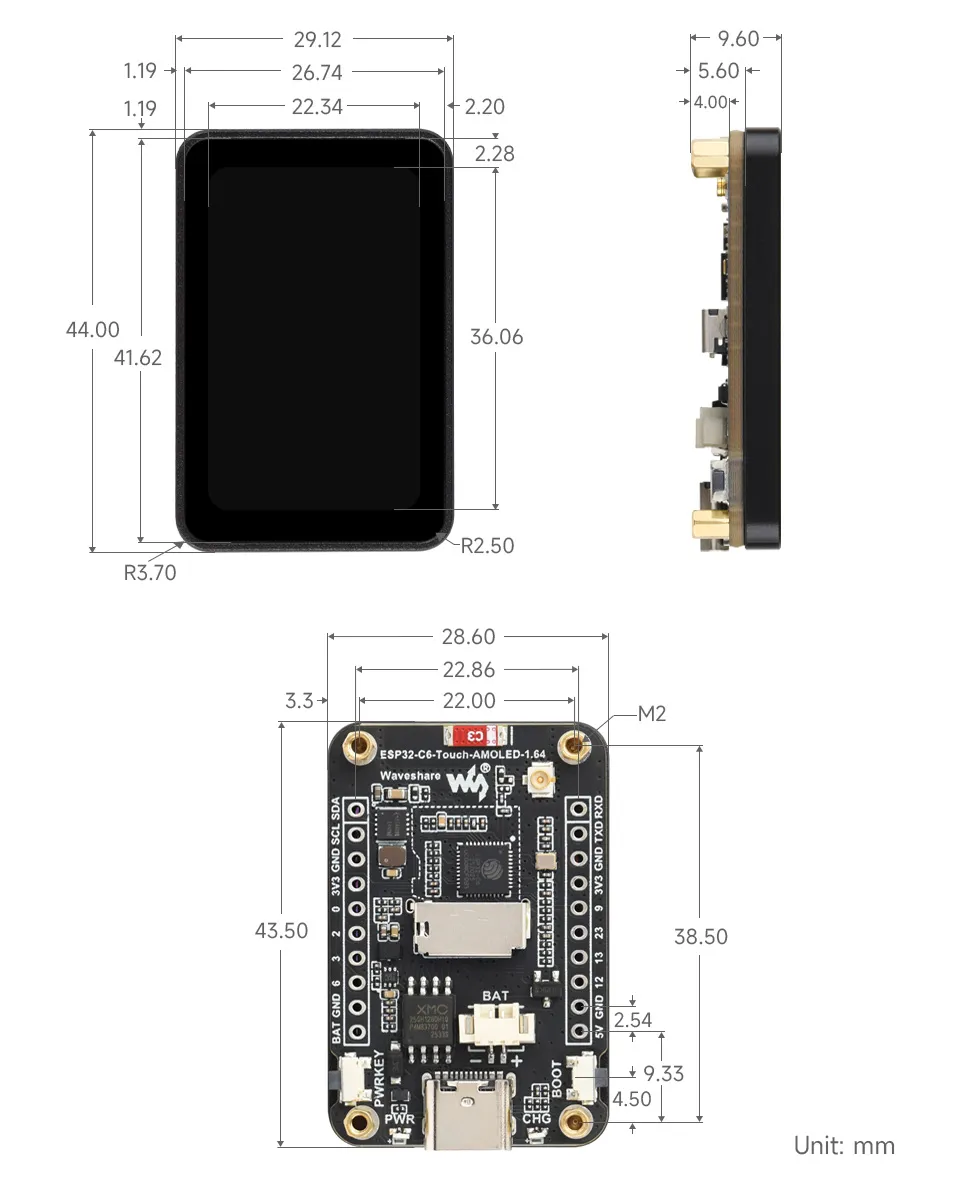

产品尺寸​


开发方式​

ESP32-C6-Touch-AMOLED-1.64 支持 Arduino IDE 和 ESP-IDF 两种开发框架，为开发者提供灵活的选择，您可以根据项目需求和个人偏好选择合适的开发工具。

两种开发方式各有优势，开发者可根据自身需求和技能水平选择。Arduino 简单易学、上手快，适合初学者和非专业人士；ESP-IDF 则提供更高级的开发工具和更强的控制能力，适合有专业背景或对性能要求较高的开发者，更适用于复杂项目开发。

  • Arduino IDE 是一款便捷灵活、易于上手的开源电子原型平台。无需太多基础知识，简单学习后即可快速开发。Arduino 拥有庞大的全球用户社区，提供海量开源代码、项目示例和教程，以及丰富的库资源，封装了复杂功能，让开发者能够快速实现各种功能。您可以参考 Arduino IDE 开发环境搭建教程 完成初始设置，教程中同时提供了相关示例程序供参考。

  • ESP-IDF 全称 Espressif IoT Development Framework，是乐鑫科技为 ESP 系列芯片推出的专业开发框架。它基于 C 语言开发，包含编译器、调试器、烧录工具等，支持命令行或集成开发环境（如 Visual Studio Code 配合 Espressif IDF 插件）开发，插件提供代码导航、项目管理、调试等功能。我们推荐使用 VS Code 进行开发，具体配置过程可参考 ESP-IDF (VS Code) 开发环境搭建教程，教程中同时提供了相关示例程序供参考。
