使用说明

为了让用户能够快速了解产品的各个功能，我们提供了出厂测试例程，方便客户了解各个接口的使用。除了 ESP32-C6-Touch-AMOLED-1.64 主机和配套的线材之外，为了能够运行例程，需要准备的器件如下：

器件准备​

  • ESP32-C6-Touch-AMOLED-1.64 ×1
  • Micro SD 卡 ×1（非必需）
  • 3.7V锂电池 ×1（非必需）

注意事项​

  • 使用时注意 PCB 天线区域，避免其它金属、塑料件贴合 PCB 天线。
  • GH1.25 锂电池座子只支持 单节 3.7 V 锂电池，勿使用多组电池包同时接入充放电，建议单节容量在 2000 mAh 以下。

⚠️ USB 下载注意事项（重要）​

开发板使用 USB 下载程序

若出现 无法识别端口 的情况，请进入 Boot 模式：

  1. 按住 BOOT 按键
  2. 连接 USB 至电脑
  3. 松开 BOOT 按键

下载完成后，重新上电运行程序。

示例介绍​

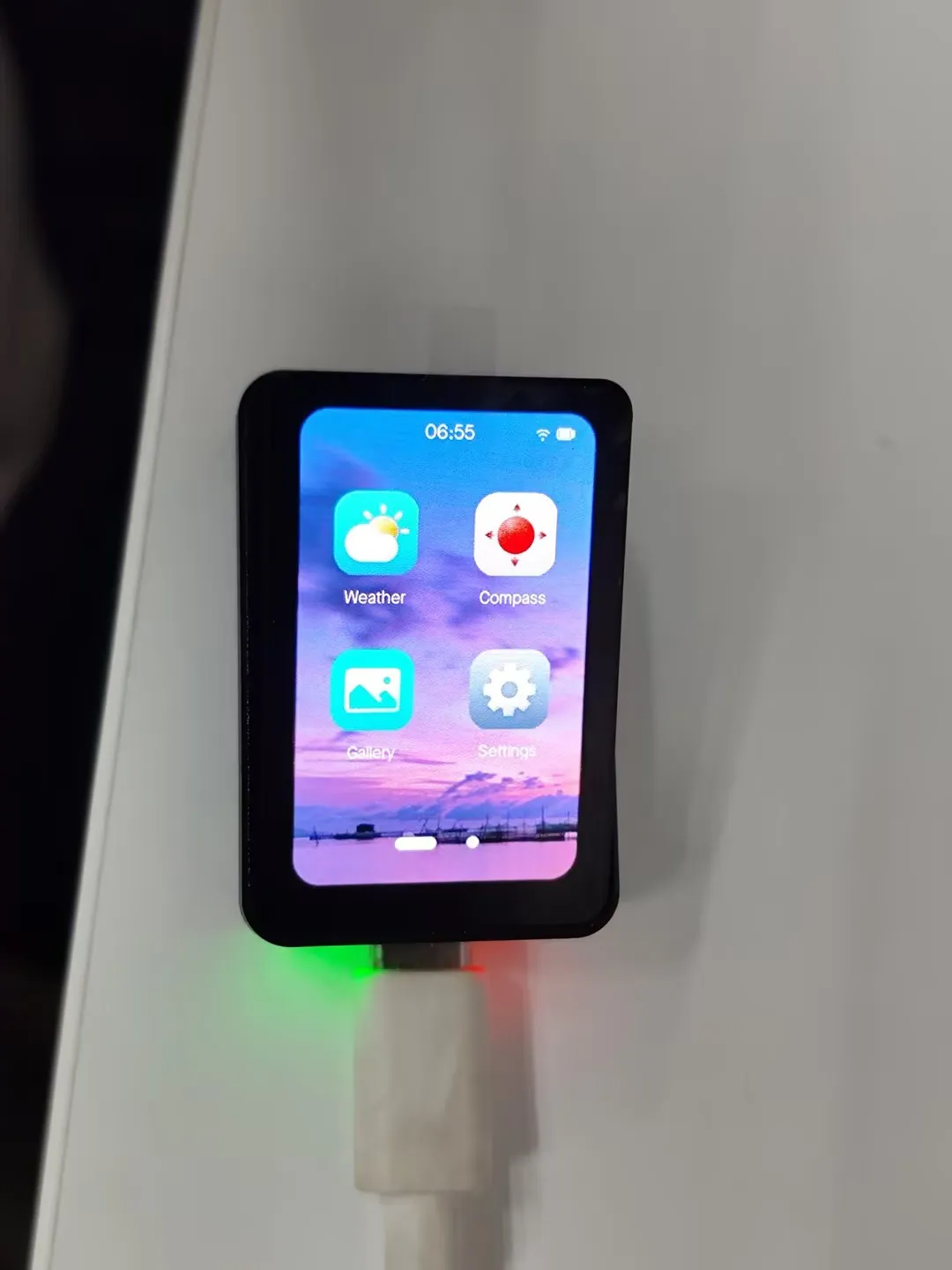

  • 固件使用 brookesia 组件，展示 APP 风格的各种应用程序，包含设置、图库、天气、陀螺仪 等 APP

固件下载​

APP 示例介绍​

提示
  • 退出 APP 方式为从底部往上滑动
  • 从底部往上滑动，并停留在屏幕中间可以查看最近运行的 APP 程序，上滑即可销毁关闭 APP 进程

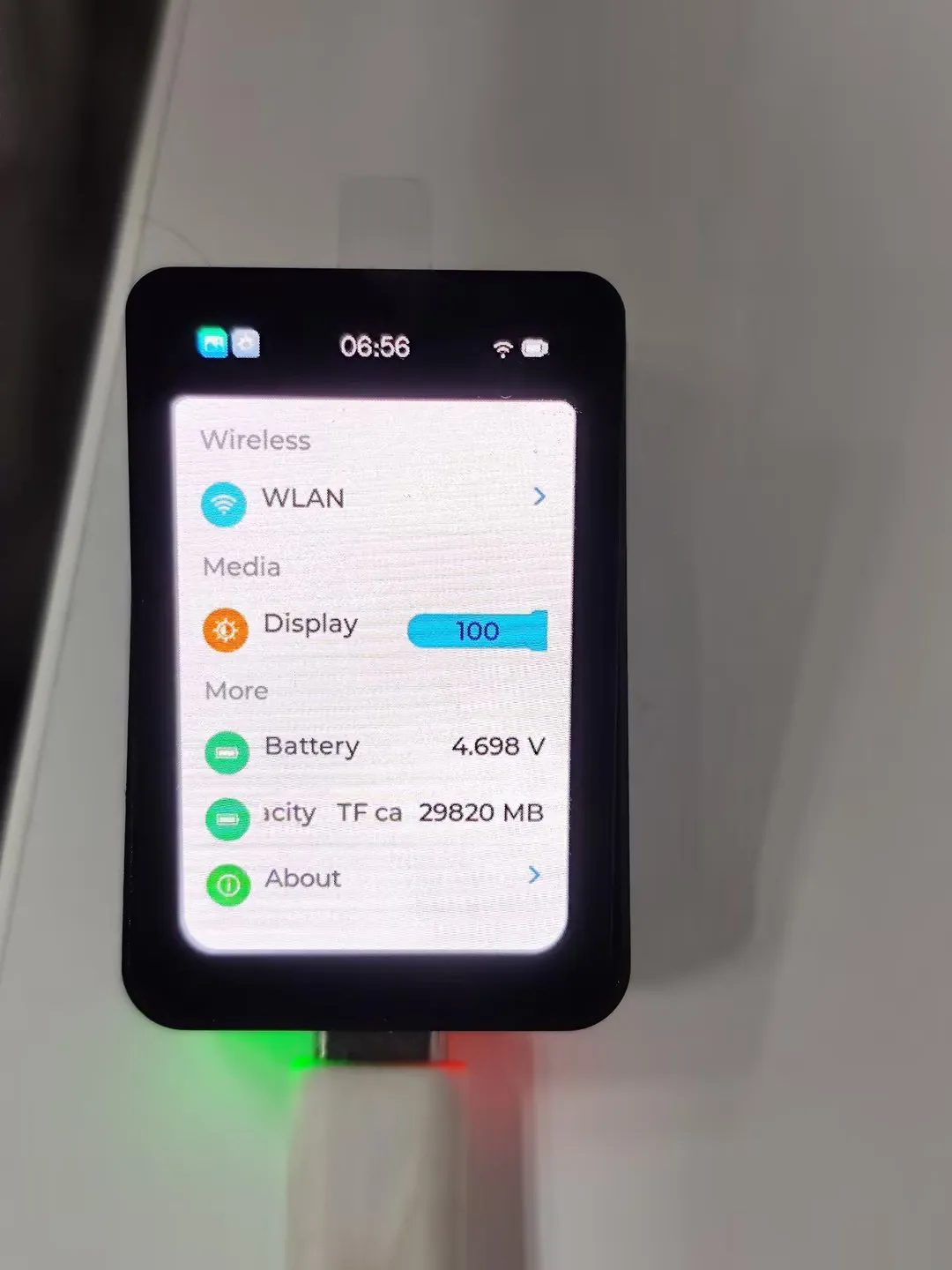

设置 APP​

  • 拥有 WIFI 扫描和配网功能，点击 WIFI 界面 wifi config可以扫描二维码进行配网操作

  • 调节背光

  • 显示电池 ADC 电压

  • 如果插入TF卡，会显示SD卡容量大小

  • 产品关于界面，可以查看 MAC 地址

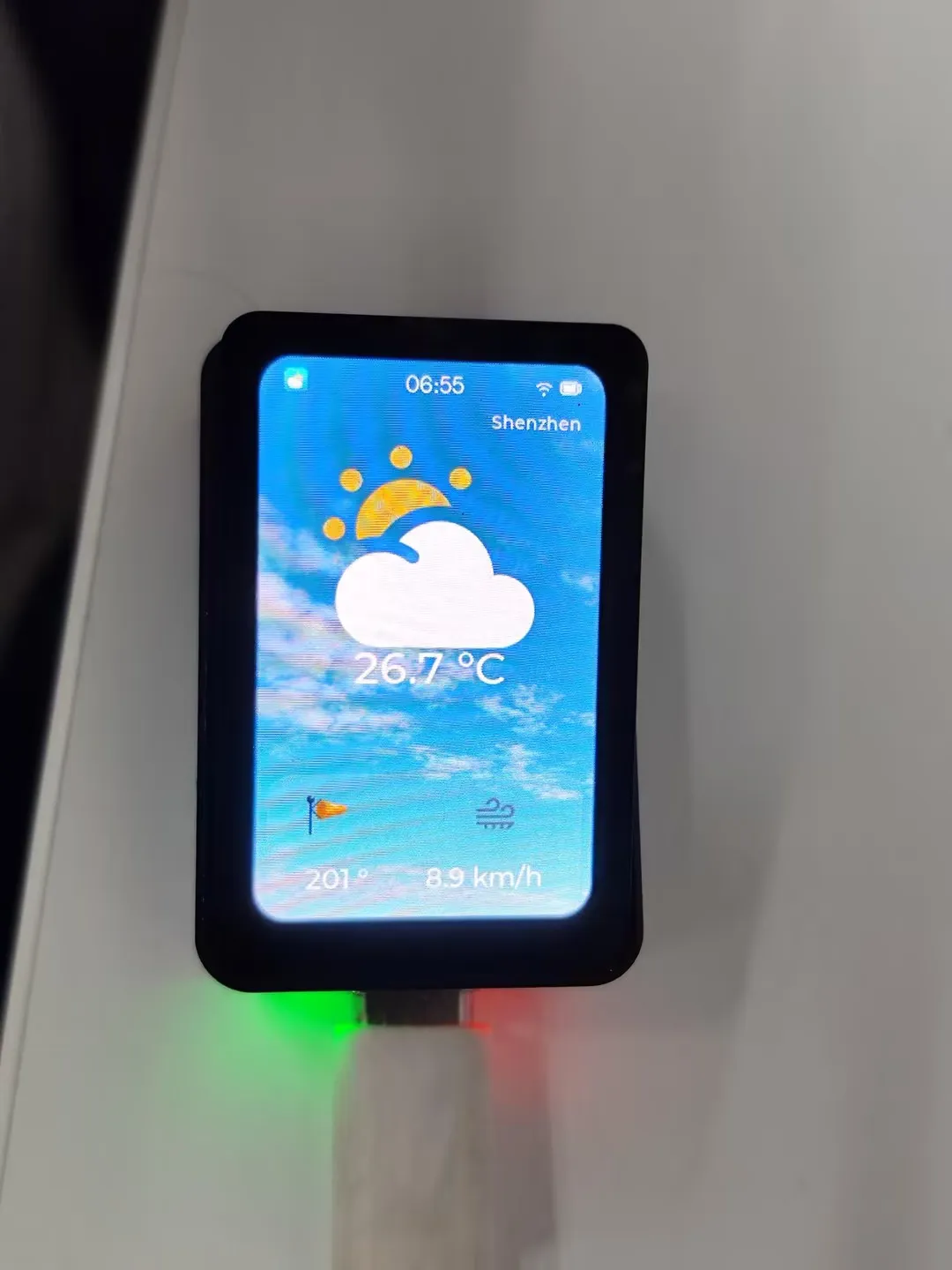

天气 APP​

  • 此示例展示在线获取本地天气数据，需要联网，否则无法获取天气信息

  • 当前程序设置为间隔5S 获取一次天气信息

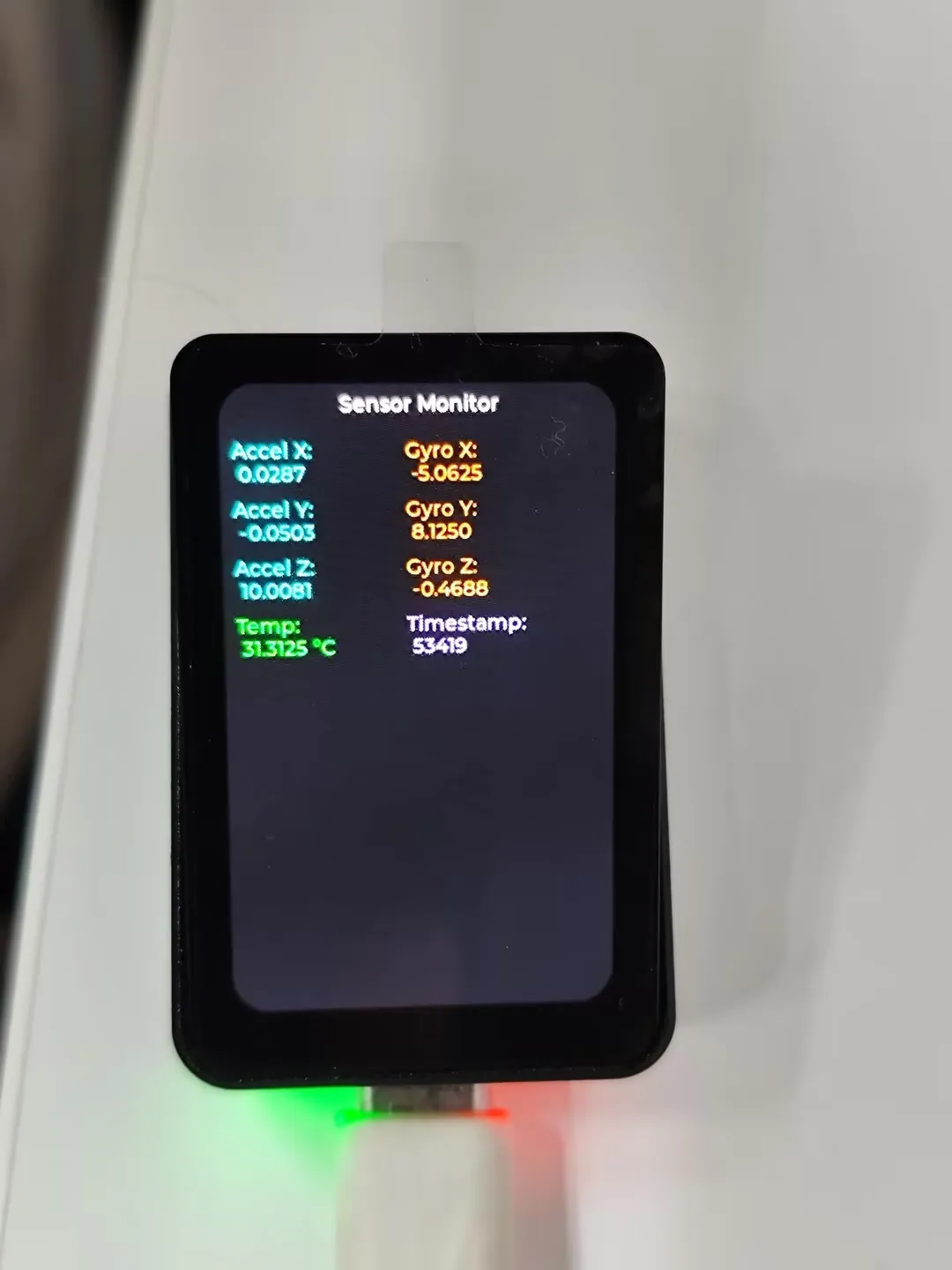

陀螺仪 APP​

  • 此示例展示获取陀螺仪数据并显示的功能

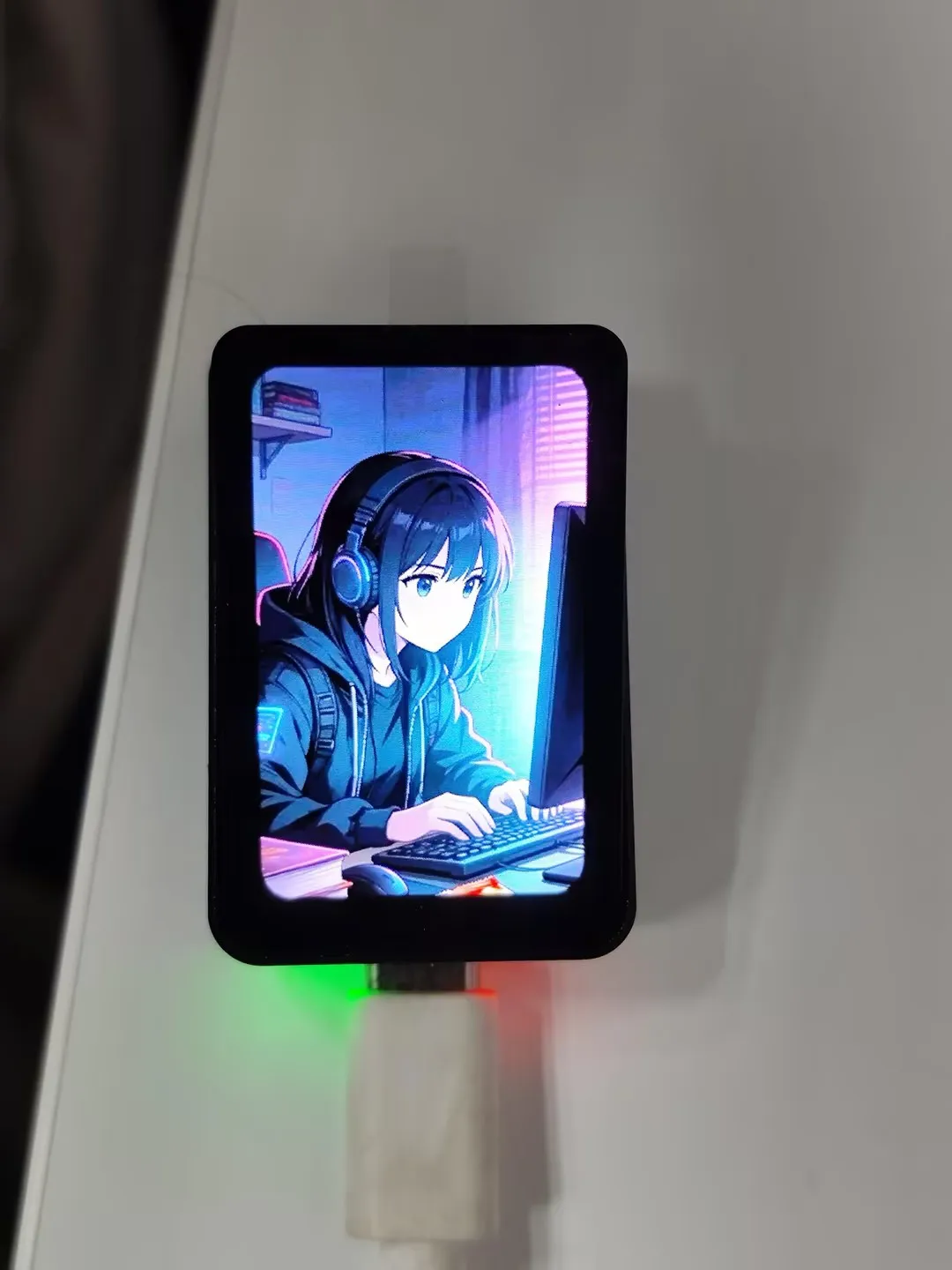

图库 APP​

  • 此示例展示图片显示功能

  • 图片资源内置在程序中，左右滑动即可切换图片
