ESP32-C6-Touch-LCD-1.28

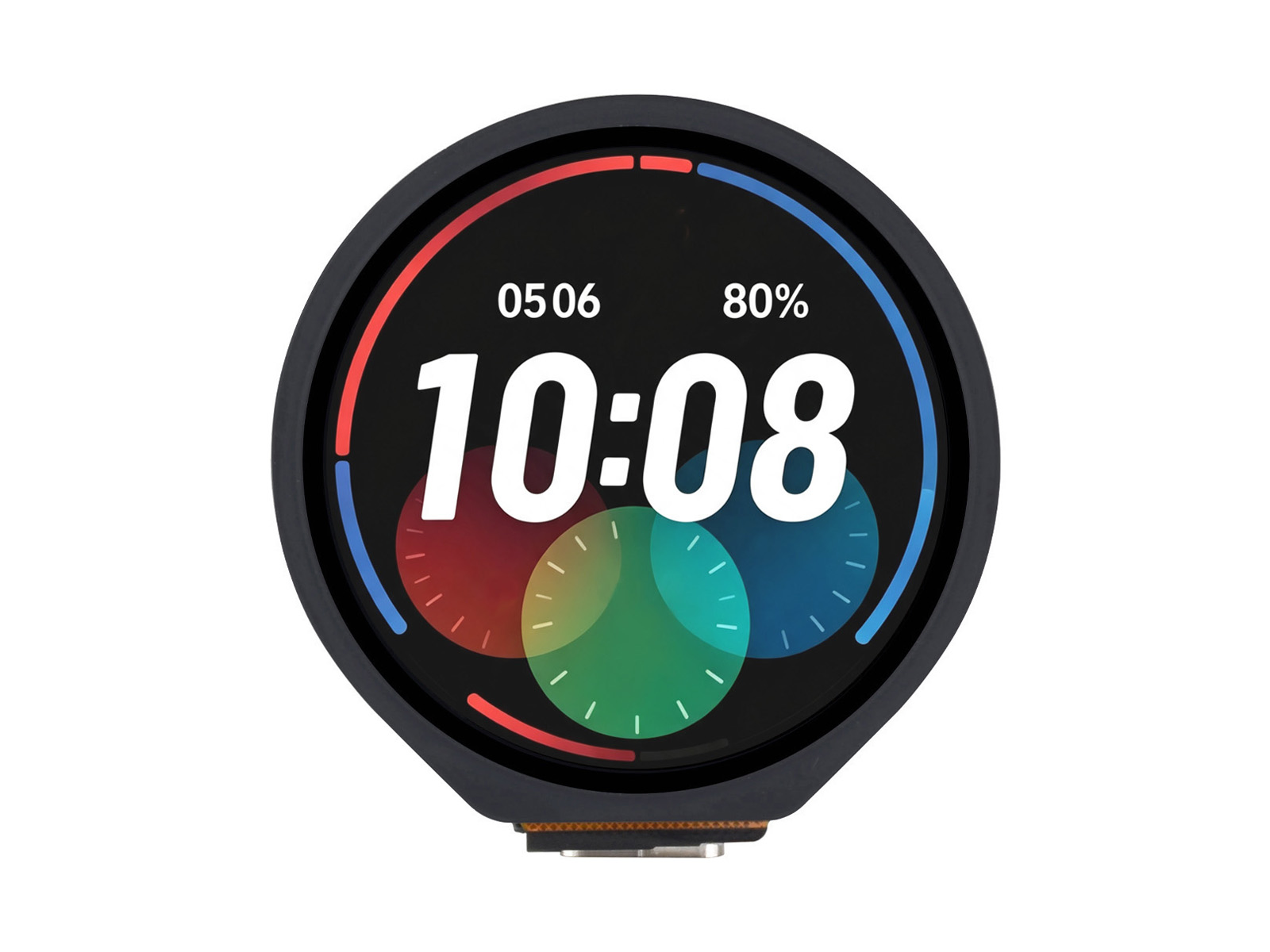

- ESP32-C6-Touch-LCD-1.28（不带外壳版本）

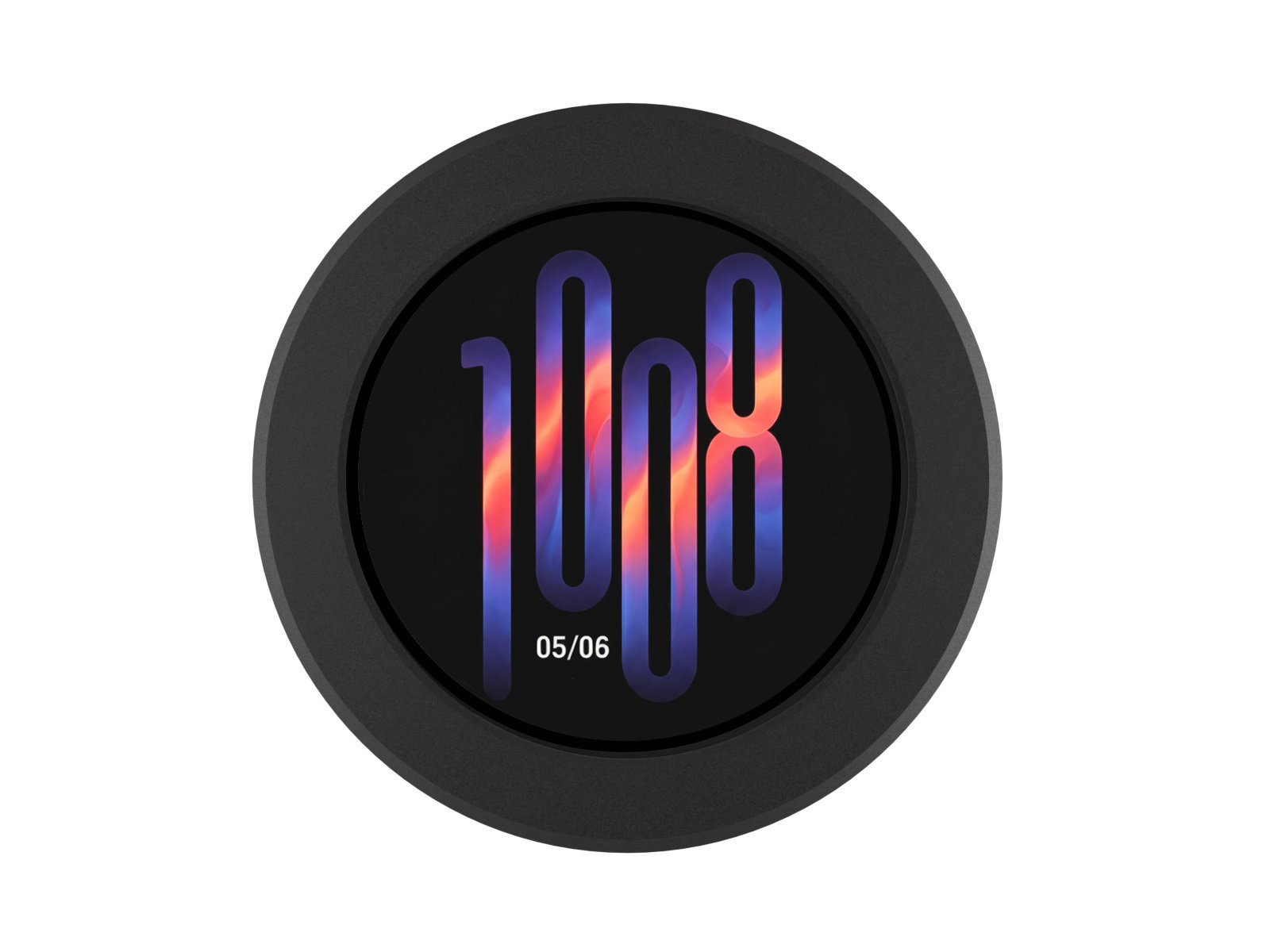

- ESP32-C6-Touch-LCD-1.28-B（带外壳版本）
本产品采用 ESP32-C6 芯片，支持 2.4GHz Wi-Fi 6 和 BLE 5 蓝牙功能，外接 16MB Flash，板载 1.28 寸电容触摸 LCD 屏，可流畅运行 LVGL 等 GUI 界面程序。板载 QMI8658 六轴传感器、RTC、Micro SD 卡槽和锂电池充电芯片等外设资源，同时预留 12PIN 拓展接口，兼容性和扩展性强，可快速开发 ESP32-C6 的 HMI 等应用。
| SKU | 产品 |
|---|---|
| 35442 | ESP32-C6-Touch-LCD-1.28 |
| 35443 | ESP32-C6-Touch-LCD-1.28-B |
产品特性
- 搭载 ESP32-C6 高性能 32 位 RISC-V 处理器，主频高达 160MHz
- 集成 Wi-Fi 6、蓝牙 5 和 IEEE 802.15.4 (Zigbee 3.0 和 Thread) 无线通信，具有出色的射频性能
- 内置 512KB HP SRAM、16KB LP SRAM 和 320KB ROM，外接 16MB Flash
- 采用 Type-C 接口，无需纠结正反插
- 板载 1.28 英寸电容 LCD 屏，240 × 240 分辨率，65K 彩色，能清晰地显示彩色图片
- 上壳采用 CNC 金属材质，背面装有亚克力磨砂底板 (可选)
- 板载 QMI8658 六轴惯性测量单元 (3 轴加速度、3 轴陀螺仪)
- 板载 PCF85063 RTC 芯片，可方便实现 RTC 功能需求
- 板载 3.7V MX1.25 锂电池充放电接口
- 板载 SH1.0 12PIN 扩展接口，可引出 4 个 GPIO、1 个 UART、1 个 I2C
- 板载 Micro SD 卡槽，可实现存储扩展、高速数据传输，提升使用灵活性

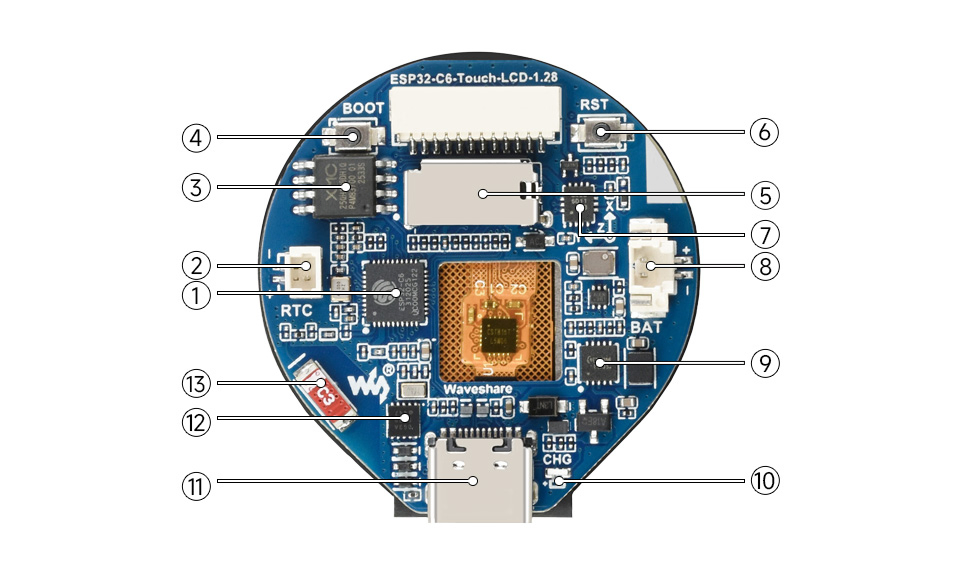

资源简介
- ESP32-C6 集成 RISC-V 单核处理器，运行频率高达 160MHz，支持 2.4GHz Wi-Fi 6 和 BLE 5
- SH1.0 RTC 电池接口 支持接入可充电式 RTC 电池
- 16MB NOR Flash 提供大容量程序及数据存储空间
- BOOT 按键 复位时按下，可进入下载模式
- TF 卡槽 支持 TF 卡扩展存储
- RESET 按键 用于系统复位
- QMI8658 六轴惯性测量单元（IMU），集成 3 轴陀螺仪和 3 轴加速度计
- MX1.25 电池接口 MX1.25 2P 连接器，可接入 3.7V 锂电池，支持充放电
- ETA6096 高效锂电池充电芯片
- 充电指示灯 连接系统电池时，充电常亮，充满熄灭；未连接系统电池时状态不定
- USB Type-C 接口 USB 转串口，用于程序烧录和日志打印
- PCF85063 RTC 实时时钟芯片
- 2.4GHz 陶瓷天线 用于 2.4GHz 无线通信

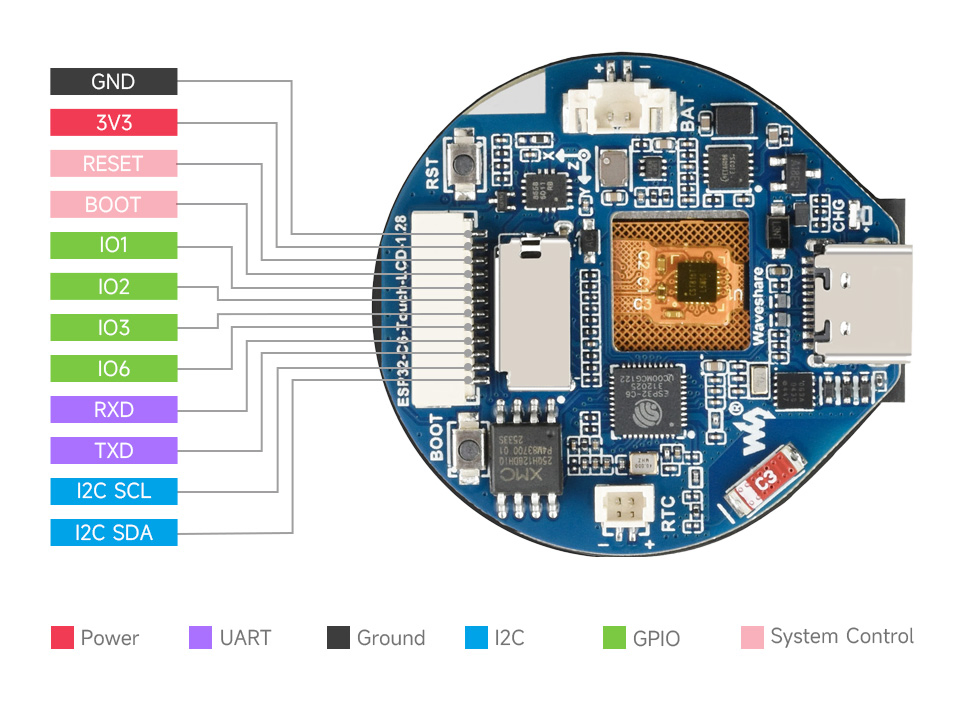

接口介绍
产品尺寸

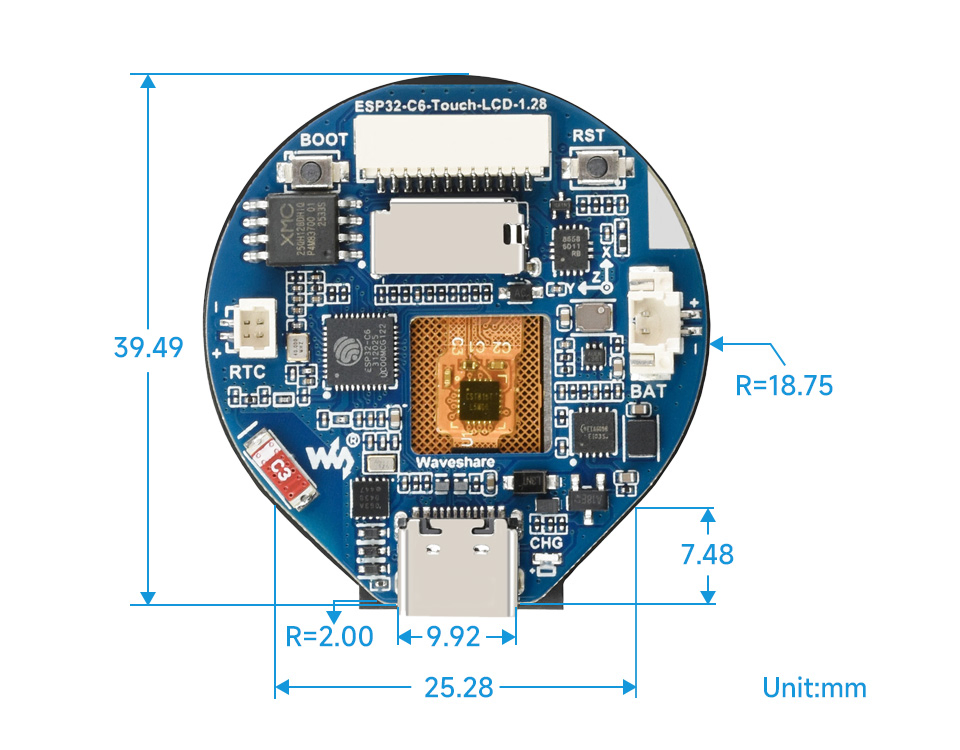

ESP32-C6-Touch-LCD-1.28

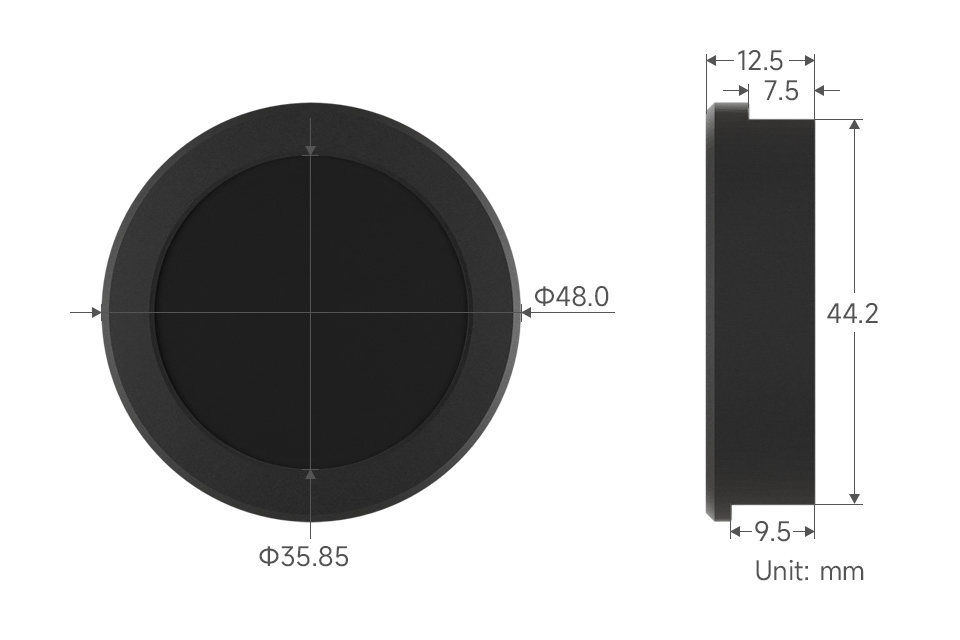

ESP32-C6-Touch-LCD-1.28-B
LCD 参数
| 参数 | 值 | 参数 | 值 |
|---|---|---|---|
| 显示面板 | LCD | 显示尺寸 | 1.28inch |
| 显示分辨率 | 240 × 240 | 显示颜色 | 65K |
| 显示亮度 | 400cd/m² | 对比度 | 1100:1 |
| 通信接口 | SPI | 驱动 IC | GC9A01A |
| 触控 | 支持 | 触控 IC | CST816S |
开发方式
ESP32-C6-Touch-LCD-1.28 支持 Arduino IDE 和 ESP-IDF 两种开发框架，为开发者提供灵活的选择，您可以根据项目需求和个人偏好选择合适的开发工具。
Arduino 通常更容易上手，对初学者和爱好者更加友好。ESP-IDF 提供更完整的开发工具链和更细粒度的系统控制，适合复杂项目或对性能有较高要求的应用。
-
Arduino IDE 是一款便捷灵活、易于上手的开源电子原型平台。无需太多基础知识，简单学习后即可快速开发。Arduino 拥有庞大的全球用户社区，提供海量开源代码、项目示例和教程，以及丰富的库资源，封装了复杂功能，让开发者能够快速实现各种功能。您可以参考 Arduino IDE 开发环境搭建教程 完成初始设置，教程中同时提供了相关示例程序供参考。
-
ESP-IDF 全称 Espressif IoT Development Framework，是乐鑫科技为 ESP 系列芯片推出的专业开发框架。它基于 C 语言开发，包含编译器、调试器、烧录工具等，支持命令行或集成开发环境（如 Visual Studio Code 配合 Espressif IDF 插件）开发，插件提供代码导航、项目管理、调试等功能。我们推荐使用 VS Code 进行开发，具体配置过程可参考 ESP-IDF (VS Code) 开发环境搭建教程，教程中同时提供了相关示例程序供参考。
