ESP32-C6-Zero-B
- ESP32-C6-Zero-B（贴片板）
- ESP32-C6-Zero-B-M（排针版）
| SKU | 产品 |
|---|---|
| 34981 | ESP32-C6-Zero-B |
| 34919 | ESP32-C6-Zero-B-M |
ESP32-C6-Zero-B 是一款小巧的微控制器开发板，集成了多种数字接口，兼容 5~36V 宽电压供电。
硬件方面，采用 ESP32-C6FH8 芯片，搭载一颗主频高达 160 MHz 的 RISC-V 32 位高性能处理器 (HP Core) 以及一颗主频最高 20 MHz 的 32 位低功耗协处理器 (LP Core)。该芯片内置 8MB Flash、320KB ROM、512KB HP SRAM 及 16KB LP SRAM，可方便地扩展各种外围设备。
软件方面，支持 ESP-IDF 开发环境或 Arduino IDE 进行开发，便于快速上手并应用到实际产品中。
产品特性
- 搭载 ESP32-C6FH8 芯片，集成高性能和低功耗双核 RISC-V 32 位处理器，主频分别达 160MHz 和 20MHz
- 内置 320KB ROM、512KB HP SRAM、16KB LP SRAM 及 8MB Flash 存储
- 集成 Wi-Fi 6、蓝牙 5 和 IEEE 802.15.4 (Zigbee 3.0 和 Thread) 无线通信，具有优越的射频性能
- 采用 USB Type-C 接口，支持正反盲插
- 支持 5~36V 宽电压供电，适用性更强
- 丰富的外设接口，兼容性和扩展性出色
- 邮票孔设计，可直接焊接到用户底板
- 支持多种低功耗模式，可灵活调节通信距离、数据率与功耗平衡，适应不同应用场景

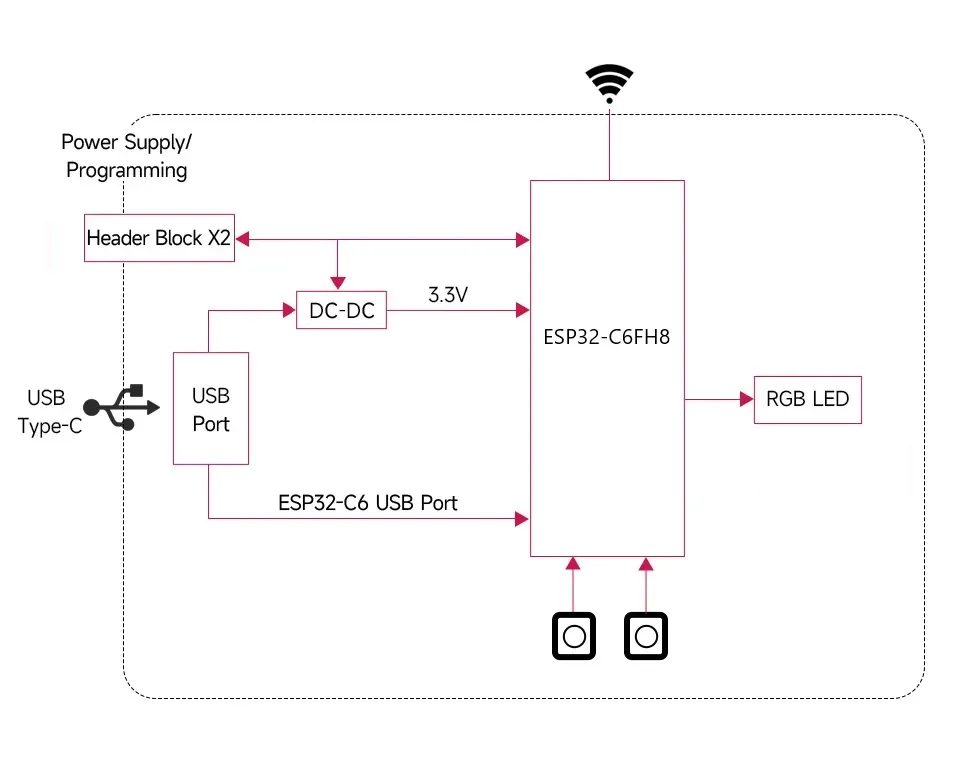

功能框图
资源接口
- ESP32-C6FH8 搭载 RISC-V 32 位双核处理器（HP 核主频高达 160MHz，LP 核主频可达 20MHz）
- SY8301 DC 电源，最大支持 1A 输出
- USB Type-C 接口 用于程序下载和调试
- WS2812 炫彩 RGB LED
- BOOT 按键 按住此键再按复位键，进入下载模式
- RESET 复位按键
- 2.4G 陶瓷天线
- 天线选择芯片 支持通过 GPIO7 控制使用天线座还是贴片天线 (默认使用贴片天线)
- ESP32-C6FH8 引脚扩展
引脚分布
产品尺寸
