ESP32-C6-ePaper-1.54

本产品是一款墨水屏 AIoT 开发板，搭载 ESP32-C6 微控制器，支持 Wi-Fi 与 BLE 双模通信。板载 1.54 英寸电子墨水屏，功耗极低，环境光下可视，适合便携设备及长续航场景。集成 RTC 实时时钟、SHTC3 温湿度传感器、Micro SD 卡槽、低功耗音频编解码芯片电路以及锂电池充放电管理电路。预留 USB、UART、I2C 及 GPIO 等扩展接口，便于功能拓展与传感器连接，为物联网终端、电子标签和便携显示器等应用提供灵活可靠的开发平台。

产品特性​

  • 搭载 ESP32-C6 高性能 32 位 RISC-V 处理器，主频高达 160MHz
  • 集成 Wi-Fi 6、蓝牙 5 和 IEEE 802.15.4 (Zigbee 3.0 和 Thread) 无线通信，具有出色的射频性能
  • 内置 512KB HP SRAM、16KB LP SRAM 和 320KB ROM，叠封 16MB Flash
  • 搭载 1.54 英寸电子墨水屏，分辨率 200 × 200，具备高对比度、宽视角等特性
  • 板载音频编解码芯片，支持语音采集与播放，便于实现 AI 语音交互应用
  • 板载 PCF85063 RTC 实时时钟与 SHTC3 温湿度传感器，可实现精准 RTC 时间管理及温湿度监测
  • 板载 Micro SD 卡槽，可外接 Micro SD 卡存储图片或文件
  • 板载 PWR、BOOT 两个可自定义功能的侧边按钮，方便使用按钮进行自定义功能开发
  • 预留 2 × 6 2.54mm 间距的排母接口，方便客户外接扩展使用

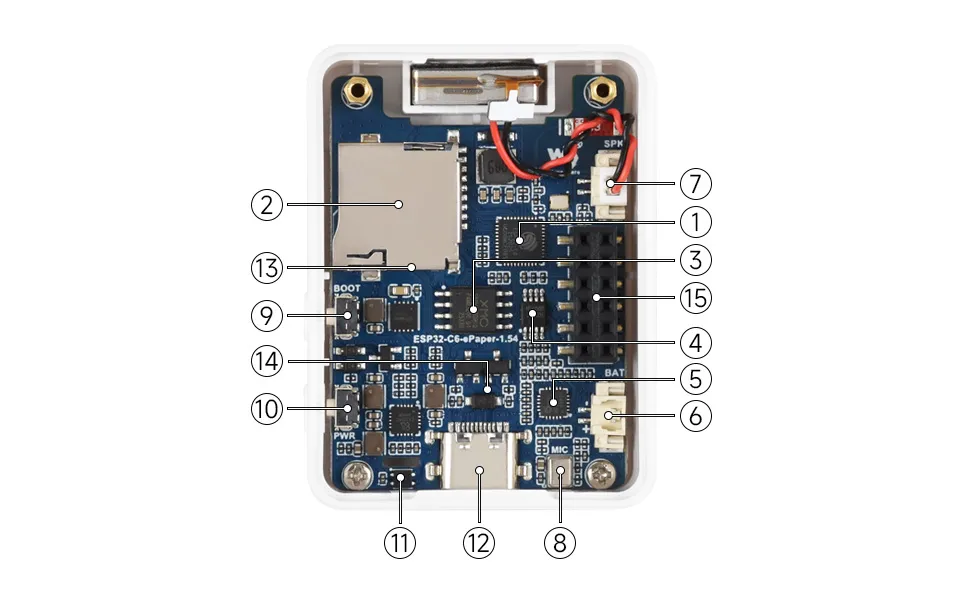

资源简介​

ESP32-C6-ePaper-1.54 资源简介

  1. ESP32-C6 集成 RISC-V 单核处理器，160MHz 运行频率，支持 2.4GHz Wi-Fi 6 和 BLE 5
  2. Micro SD 卡槽 使用时需要将 SD 卡格式化为 FAT32
  3. 16MB NOR Flash 用于存储数据
  4. 扬声器功放芯片 专业音频功率放大芯片，提供清晰饱满的音频输出，保障高品质外放体验
  5. ES8311 音频编解码芯片 支持音频输入与输出，低功耗设计，适合语音识别与语音播放应用
  6. MX1.25 2PIN 锂电池接口 用于连接锂电池
  7. MX1.25 2PIN 扬声器接口 音频输出信号，外接扬声器
  8. 麦克风 采集音频
  9. BOOT 按键 按住 BOOT，重新上电可以进入下载模式
  10. PWR 电源按键 配合程序可实现锂电池供电情况下的电源控制
  11. SHTC3 温湿度传感器 提供环境温湿度测量，便于实现环境监测功能
  12. Type-C 接口 ESP32-C6 USB 接口，可用于烧录程序和日志输出
  13. TCA9554 (背面) 通过 I2C 接口提供 8 位可编程 GPIO 扩展
  14. PCF85063 (背面) RTC 时钟芯片，支持时间保持功能
  15. 2 × 6PIN 2.54mm 间距排母 外设扩展接口，用于外接各类模块与传感器

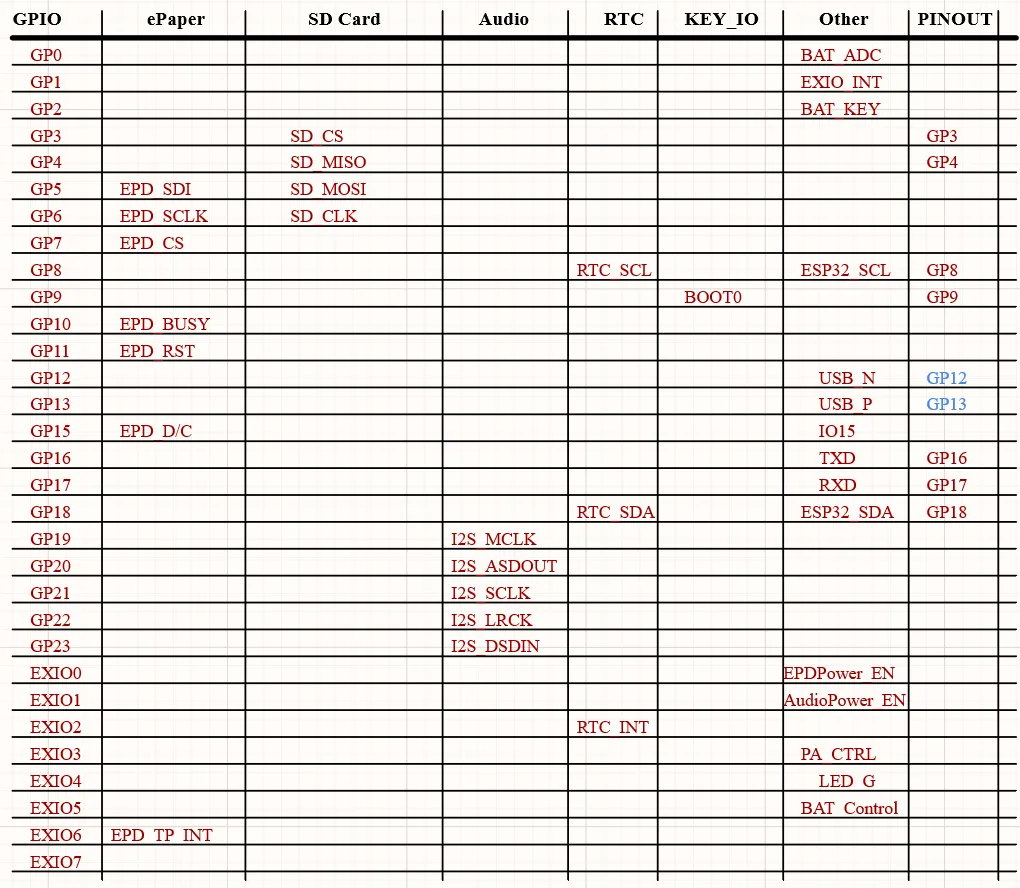

接口介绍​

ESP32-C6-ePaper-1.54 接口介绍

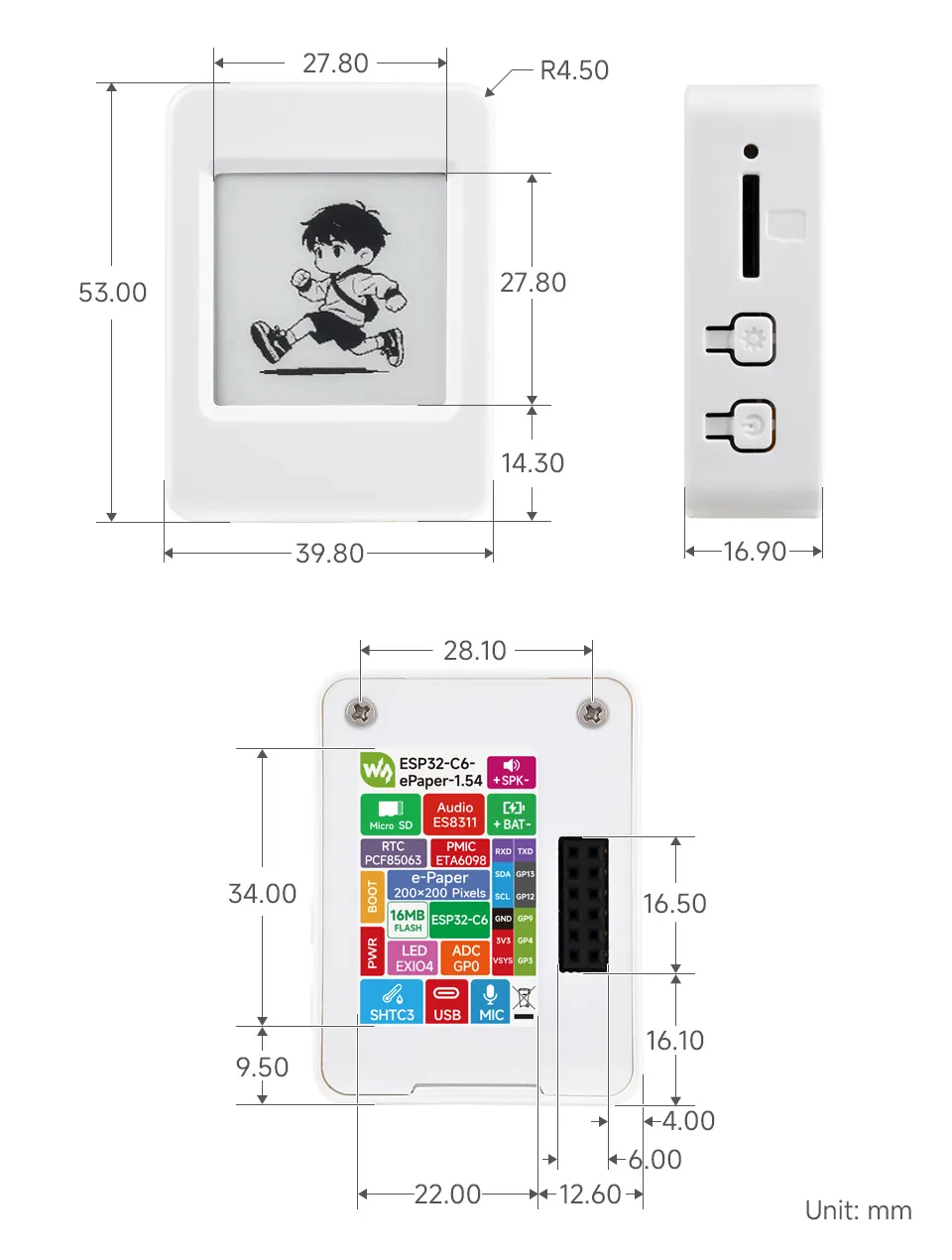

产品尺寸​

ESP32-C6-ePaper-1.54 产品尺寸

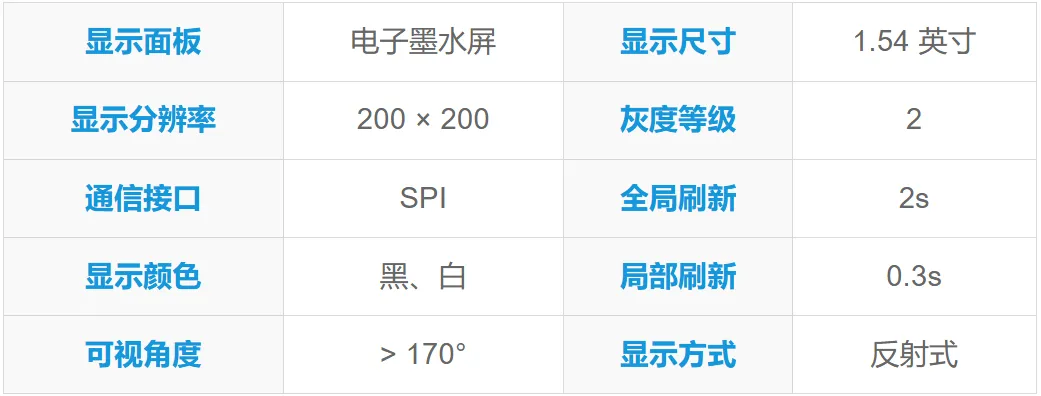

ePaper屏参数​

ESP32-C6-ePaper-1.54 屏幕参数

开发方式​

ESP32-C6-ePaper-1.54 支持 Arduino IDE 和 ESP-IDF 两种开发框架，为开发者提供灵活的选择，您可以根据项目需求和个人偏好选择合适的开发工具。

两种开发方式各有优势，开发者可根据自身需求和技能水平选择。Arduino 简单易学、上手快，适合初学者和非专业人士；ESP-IDF 则提供更高级的开发工具和更强的控制能力，适合有专业背景或对性能要求较高的开发者，更适用于复杂项目开发。

  • Arduino IDE 是一款便捷灵活、易于上手的开源电子原型平台。无需太多基础知识，简单学习后即可快速开发。Arduino 拥有庞大的全球用户社区，提供海量开源代码、项目示例和教程，以及丰富的库资源，封装了复杂功能，让开发者能够快速实现各种功能。您可以参考 Arduino IDE 开发环境搭建教程 完成初始设置，教程中同时提供了相关示例程序供参考。

  • ESP-IDF 全称 Espressif IoT Development Framework，是乐鑫科技为 ESP 系列芯片推出的专业开发框架。它基于 C 语言开发，包含编译器、调试器、烧录工具等，支持命令行或集成开发环境（如 Visual Studio Code 配合 Espressif IDF 插件）开发，插件提供代码导航、项目管理、调试等功能。我们推荐使用 VS Code 进行开发，具体配置过程可参考 ESP-IDF (VS Code) 开发环境搭建教程，教程中同时提供了相关示例程序供参考。
