示例：ADC 采集模拟信号

重要提示：关于开发板的兼容性

本教程的核心逻辑适用于所有 ESP32 开发板，但所有操作步骤均以 微雪 ESP32-S3-Zero 迷你开发板 为例进行讲解。如果您使用其他型号的开发板，请根据实际情况修改相应设置。

本教程将介绍如何使用乐鑫 ESP-IDF 框架，通过 ADC（模数转换器）外设的单次转换模式读取电位器的模拟电压值，并使用 ADC 校准驱动将原始数据转换为以毫伏（mV）为单位的实际电压。

1. ADC 外设

ADC（Analog-to-Digital Converter，模数转换器） 用于把连续变化的模拟电压转换为离散的数字值。

ESP32-S3 内置两组 12 位 SAR ADC：

• ADC1：对应 GPIO1–GPIO10（共 10 个通道），推荐使用。
• ADC2：对应 GPIO11–GPIO20，会与 Wi-Fi 共享硬件资源，启用 Wi-Fi 时无法可靠使用。如果应用涉及 Wi-Fi/蓝牙，请使用 ADC1。

12 位分辨率意味着原始结果在 0 ~ 4095 之间。ADC 输入电压范围由衰减系数 (attenuation) 决定（数据来源于 ESP 硬件设计指南 - ADC），以 ESP32-S3 为例：

衰减选项	ESP32-S3 推荐输入范围（约）
ADC_ATTEN_DB_0	0 ~ 950 mV
ADC_ATTEN_DB_2_5	0 ~ 1250 mV
ADC_ATTEN_DB_6	0 ~ 1750 mV
ADC_ATTEN_DB_12	0 ~ 2900 mV

要测量 0~3.3V 范围的常规信号，应使用 ADC_ATTEN_DB_12。注意衰减不是"放大输入"，而是"在 ADC 内部对参考电压做衰减"以扩大可测量范围。

输入电压最高 3.3V，为什么衰减 12dB 下只到 ~2.9V

这是 ADC 内部线性区的上限。超过这个值，读数会"饱和"在最大值（4095）附近，但电压数值不再准确。

1.1 ESP32 各芯片 ADC 性能与校准方案

ESP32 系列芯片的 SAR ADC 因架构和工艺差异，分辨率、电压范围、线性度和校准方案各不相同。下表汇总了常见型号的关键参数（数据来源：Comparing ADC Performance of Espressif SoCs）：

芯片	分辨率	通道数	测量范围 (mV)	DNL	INL	校准方案
ESP32	12-bit	8+10	150 – 2450	±7	±12	Line Fitting
ESP32-S2	13-bit	10+10	0 – 2500	±7	±12	Line Fitting
ESP32-S3	12-bit	10+10	0 – 2900	±4	±8	Curve Fitting
ESP32-C2	12-bit	5	0 – 2800	+3, -1	+8, -4	Line Fitting
ESP32-C3	12-bit	6	0 – 2500	±7	±12	Curve Fitting
ESP32-C5	12-bit	6	0 – 3300	±5	±5	Curve Fitting
ESP32-C6	12-bit	7	0 – 3300	+12,-8	±10	Curve Fitting
ESP32-H2	12-bit	5	0 – 3300	+12,-8	±10	Curve Fitting
ESP32-P4	12-bit	14	0 – 3300	+3,-1	+3,-5	Curve Fitting

几个值得注意的事实：

• 测量范围并非都是 0~3.3V。ESP32 起始电压偏到 150 mV，ESP32-S3 上限约 2.9V，只有新一代（C5/C6/H2/P4）能覆盖完整 0~3.3V。
• DNL/INL 是 ADC 线性度指标，数字越小越好。ESP32-P4、C5 在这两项上表现最佳；ESP32 与 ESP32-S2/S3 相对较差，所以更依赖校准来纠正非线性。
• 若应用对精度敏感（如电压表、电池电量计），ESP32-C2、C5、C6、H2、P4 是更稳妥的选择；ESP32/S3 适合一般场景（电位器读取、传感器趋势监测）。

Line Fitting 与 Curve Fitting

ESP-IDF 把出厂校准数据封装为两套校准方案，开发者通过统一的 adc_cali_raw_to_voltage() API 调用，底层算法对应用透明：

• Line Fitting（线性拟合）：把原始读数到电压的关系当作一条直线来纠正——求出偏移和增益两个参数，再代入线性公式。简单、低开销，但两端电压区域的非线性误差无法消除。适用芯片：ESP32、ESP32-S2、ESP32-C2。
• Curve Fitting（曲线拟合）：用 多项式(高阶曲线) 对原始读数到电压的非线性关系建模，每个衰减选项有一组芯片出厂时调好的系数。能更好地纠正中高电压段的非线性弯曲。适用芯片：ESP32-S3、ESP32-C3、ESP32-C5、ESP32-C6、ESP32-H2、ESP32-P4。

校准对精度的提升非常显著。以 ESP32-S3 为例，未校准时原始读数在高电压段（>2750 mV）有明显非线性偏移；启用 Curve Fitting 后，全量程误差被压缩到约 -30 ~ 0 mV 之间（参考乐鑫博客实测数据）。

备注

所有乐鑫官方模组在出厂时都已经烧录了校准所需的 eFuse 位，开发者无需自行校准。直接调用对应 adc_cali_create_scheme_xxx_fitting() 即可。

提示

ESP-IDF 的代码中常见 #if ADC_CALI_SCHEME_CURVE_FITTING_SUPPORTED ... #elif ADC_CALI_SCHEME_LINE_FITTING_SUPPORTED ... 这种条件编译写法。这是官方推荐的可移植模板——同一份代码搬到不同芯片上都能自动选用正确的方案，无需修改。本示例也采用了这种写法。

1.2 单次模式和连续模式

ESP-IDF 把 ADC 驱动拆成两套：

• 单次转换模式（oneshot）：CPU 主动发起一次转换，读到一个数。适合按需采样（如周期性读电位器）。开销小、上手快，本示例使用此模式。
• 连续转换模式（continuous / DMA）：硬件按固定采样率持续把结果写入内存，CPU 通过回调取数据。适合高速、连续采样（音频、振动分析）。配置较复杂，本文不展开，具体可参考 ADC 连续转换模式驱动。

1.3 通用步骤（单次模式 + 校准）

1. 包含头文件

2. 创建 ADC 单元句柄：用 adc_oneshot_unit_init_cfg_t 指定 ADC1/ADC2，调用 adc_oneshot_new_unit()。

3. 配置通道：用 adc_oneshot_chan_cfg_t 指定位宽和衰减，调用 adc_oneshot_config_channel()。

4. 创建校准方案（推荐）：根据芯片支持情况调用 adc_cali_create_scheme_curve_fitting()（ESP32-S3 等）或 adc_cali_create_scheme_line_fitting()（ESP32、ESP32-S2、ESP32-C2）。两套方案的对比详见 1.1 节。乐鑫模组出厂时已经烧录了校准用的 eFuse 位，开发者无需额外操作。

5. 读取与转换：adc_oneshot_read() 取原始值；adc_cali_raw_to_voltage() 将原始值换算成 mV。

6. 释放资源（如果不再使用）：adc_cali_delete_scheme_curve_fitting() / adc_cali_delete_scheme_line_fitting() 删除校准句柄，adc_oneshot_del_unit() 删除 ADC 单元句柄。

2. 示例项目

本示例使用电位器作为可调电压源，接到 ESP32-S3-Zero 的 GPIO7（ADC1_CH6），周期性读取并打印 ADC 原始值与校准后的电压。

2.1 电路

需要使用的器件有：

• 电位器（10 kΩ 线性）* 1
• 面包板 * 1
• 导线
• ESP32 开发板（微雪 ESP32-S3-Zero 迷你开发板）

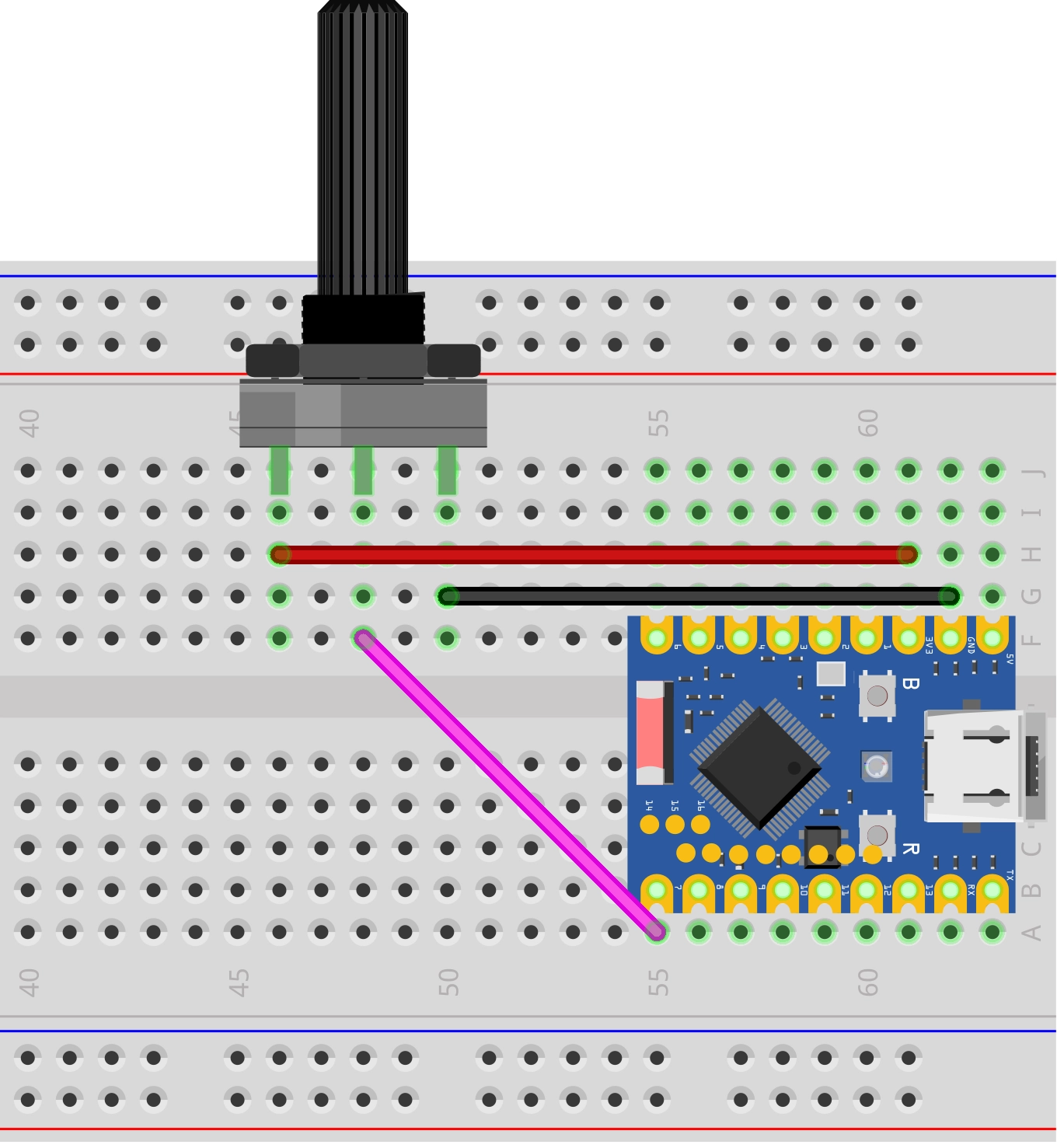

接线方式：电位器两端分别接 3.3V 和 GND，中间抽头接 GPIO7。

ESP32-S3-Zero 引脚图

备注

GPIO7 在 ESP32-S3 上对应 ADC1 的 6 号通道（ADC_CHANNEL_6）。ADC1 通道与 GPIO 的完整对应关系参考：ESP 硬件设计指南 - ADC

2.2 创建项目

1. 创建一个项目。如果不清楚如何操作，请参考 从模板创建项目。

2. 查看 ADC 单次转换模式 API 参考 和 ADC 校准驱动程序。根据文档中的指引完成以下步骤。

   首先在 main.c 中包含头文件：

   #include "esp_adc/adc_oneshot.h"
   #include "esp_adc/adc_cali.h"
   #include "esp_adc/adc_cali_scheme.h"

   然后在 main/CMakeLists.txt 中声明 esp_adc 组件：

   idf_component_register(SRCS "main.c"
                         INCLUDE_DIRS "."
                         REQUIRES esp_adc)

2.3 示例代码

#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "esp_log.h"
#include "esp_adc/adc_oneshot.h"
#include "esp_adc/adc_cali.h"
#include "esp_adc/adc_cali_scheme.h"

static const char *TAG = "example";

#define ADC_UNIT      ADC_UNIT_1          // 使用 ADC1
#define ADC_CHANNEL   ADC_CHANNEL_6       // GPIO7 = ADC1_CH6
#define ADC_ATTEN     ADC_ATTEN_DB_12     // 0 ~ ~2900 mV
#define ADC_BITWIDTH  ADC_BITWIDTH_DEFAULT // 12 位

static adc_oneshot_unit_handle_t adc_handle;
static adc_cali_handle_t         cali_handle = NULL;
static bool                      calibrated  = false;

static void adc_init(void)
{
    // 1. 创建 ADC 单元
    adc_oneshot_unit_init_cfg_t unit_cfg = {
        .unit_id = ADC_UNIT,
    };
    ESP_ERROR_CHECK(adc_oneshot_new_unit(&unit_cfg, &adc_handle));

    // 2. 配置通道
    adc_oneshot_chan_cfg_t chan_cfg = {
        .bitwidth = ADC_BITWIDTH,
        .atten    = ADC_ATTEN,
    };
    ESP_ERROR_CHECK(adc_oneshot_config_channel(adc_handle, ADC_CHANNEL, &chan_cfg));

    // 3. 创建校准方案
    //    ESP32-S3 走 Curve Fitting 分支；同一份代码搬到只支持 Line Fitting
    //    的芯片（如 ESP32）时，自动走 #elif 分支。
#if ADC_CALI_SCHEME_CURVE_FITTING_SUPPORTED
    adc_cali_curve_fitting_config_t cali_cfg = {
        .unit_id  = ADC_UNIT,
        .chan     = ADC_CHANNEL,
        .atten    = ADC_ATTEN,
        .bitwidth = ADC_BITWIDTH,
    };
    if (adc_cali_create_scheme_curve_fitting(&cali_cfg, &cali_handle) == ESP_OK) {
        calibrated = true;
        ESP_LOGI(TAG, "ADC calibration: Curve Fitting enabled");
    }
#elif ADC_CALI_SCHEME_LINE_FITTING_SUPPORTED
    adc_cali_line_fitting_config_t cali_cfg = {
        .unit_id  = ADC_UNIT,
        .atten    = ADC_ATTEN,
        .bitwidth = ADC_BITWIDTH,
    };
    if (adc_cali_create_scheme_line_fitting(&cali_cfg, &cali_handle) == ESP_OK) {
        calibrated = true;
        ESP_LOGI(TAG, "ADC calibration: Line Fitting enabled");
    }
#endif

    if (!calibrated) {
        ESP_LOGW(TAG, "ADC calibration not available, raw values only");
    }
}

void app_main(void)
{
    adc_init();

    while (1) {
        int raw = 0;
        ESP_ERROR_CHECK(adc_oneshot_read(adc_handle, ADC_CHANNEL, &raw));

        if (calibrated) {
            int voltage_mv = 0;
            ESP_ERROR_CHECK(adc_cali_raw_to_voltage(cali_handle, raw, &voltage_mv));
            ESP_LOGI(TAG, "raw = %4d, voltage = %4d mV", raw, voltage_mv);
        } else {
            ESP_LOGI(TAG, "raw = %4d", raw);
        }

        vTaskDelay(pdMS_TO_TICKS(500));
    }
}

2.4 构建并烧录

1. 配置烧录选项

   首先，在构建和烧录之前，请务必检查并设置正确的目标设备、串口和烧录方式。参考 第2节 运行示例 - 1.3 配置项目。



2. 点击 一键自动依次执行构建、烧录和监视。

3. 烧录完成后，旋转电位器，串口监视器中输出的电压值会从约 0 mV 平滑变化到约 2900 mV：

   I (266) main_task: Calling app_main()
   I (266) example: ADC calibration: Curve Fitting enabled
   I (276) example: raw =    0, voltage =    0 mV
   I (476) example: raw =  294, voltage =  260 mV
   I (676) example: raw = 1770, voltage = 1490 mV
   I (876) example: raw = 2315, voltage = 1943 mV
   I (976) example: raw = 4095, voltage = 3146 mV
   ...

2.5 代码解析

1. 包含头文件

#include "esp_adc/adc_oneshot.h"
#include "esp_adc/adc_cali.h"
#include "esp_adc/adc_cali_scheme.h"

• esp_adc/adc_oneshot.h：ADC 单次转换模式驱动。提供 adc_oneshot_new_unit()、adc_oneshot_config_channel()、adc_oneshot_read() 等核心 API。
• esp_adc/adc_cali.h：ADC 校准 API 的通用接口，主要提供 adc_cali_raw_to_voltage()。
• esp_adc/adc_cali_scheme.h：具体校准方案的创建/销毁函数（如 adc_cali_create_scheme_curve_fitting()）和 ADC_CALI_SCHEME_CURVE_FITTING_SUPPORTED 这类宏。

备注

这三个头文件都属于 esp_adc 组件，因此 CMakeLists.txt 中只需声明 REQUIRES esp_adc 一次。

2. 定义全局常量

#define ADC_UNIT      ADC_UNIT_1
#define ADC_CHANNEL   ADC_CHANNEL_6
#define ADC_ATTEN     ADC_ATTEN_DB_12
#define ADC_BITWIDTH  ADC_BITWIDTH_DEFAULT

• ADC_UNIT_1：使用 ADC1。如果以后启用 Wi-Fi，ADC2 会被占用，所以入门示例统一用 ADC1。
• ADC_CHANNEL_6：对应 GPIO7。ADC 通道号是逻辑编号，不是 GPIO 编号，二者需要查表对照。也可以调用 adc_oneshot_io_to_channel() 在运行时做转换。
• ADC_ATTEN_DB_12：选择衰减，决定可测电压范围。0~3V 范围的常规信号选 12 dB（ESP32-S3 实测上限约 2.9V，详见 1.1 节）。
• ADC_BITWIDTH_DEFAULT：让驱动使用芯片支持的默认位宽。ESP32-S3 上是 12 位（即 ADC_BITWIDTH_12）。

3. ADC 初始化（adc_init）

这一步完成三件事：创建 ADC 单元、配置通道、（尝试）创建校准方案。

• 创建 ADC 单元

  adc_oneshot_unit_init_cfg_t unit_cfg = { .unit_id = ADC_UNIT };
  ESP_ERROR_CHECK(adc_oneshot_new_unit(&unit_cfg, &adc_handle));

  得到一个 adc_oneshot_unit_handle_t 句柄，后续所有针对 ADC1 的操作都通过它进行。一个 ADC 单元下的所有通道共享这一个句柄。

• 配置通道

  adc_oneshot_chan_cfg_t chan_cfg = {
      .bitwidth = ADC_BITWIDTH,
      .atten    = ADC_ATTEN,
  };
  ESP_ERROR_CHECK(adc_oneshot_config_channel(adc_handle, ADC_CHANNEL, &chan_cfg));

  指定通道的位宽和衰减。如果一个项目要采集多个通道（例如两个电位器），就在同一个 adc_handle 上多次调用 adc_oneshot_config_channel()，每个通道分别配置即可。

• 创建校准方案

  #if ADC_CALI_SCHEME_CURVE_FITTING_SUPPORTED
      adc_cali_curve_fitting_config_t cali_cfg = { ... };
      if (adc_cali_create_scheme_curve_fitting(&cali_cfg, &cali_handle) == ESP_OK) {
          calibrated = true;
      }
  #elif ADC_CALI_SCHEME_LINE_FITTING_SUPPORTED
      adc_cali_line_fitting_config_t cali_cfg = { ... };
      if (adc_cali_create_scheme_line_fitting(&cali_cfg, &cali_handle) == ESP_OK) {
          calibrated = true;
      }
  #endif

  ADC 原始读数只是一个 0~4095 的整数，要把它换算成准确的毫伏数，需要芯片在出厂时烧录的校准参数。前文 1.1 节 提到 ESP32-S3 支持 Curve Fitting、部分老芯片支持 Line Fitting——代码用 #if / #elif 编译期宏选择对应分支，同一份代码搬到不同芯片上都能自动走正确方案。如果两个分支都不支持（极少数情况）或校准句柄创建失败，calibrated 保持 false，程序退化为只输出原始值，不影响运行。

  备注

  注意两套方案的配置结构体不同：Curve Fitting 用 adc_cali_curve_fitting_config_t（多一个 chan 字段），Line Fitting 用 adc_cali_line_fitting_config_t。但释放接口、adc_cali_raw_to_voltage() 这些后续 API 是统一的，业务代码无需感知用了哪套方案。

4. 主循环：读取并换算

int raw = 0;
ESP_ERROR_CHECK(adc_oneshot_read(adc_handle, ADC_CHANNEL, &raw));

if (calibrated) {
    int voltage_mv = 0;
    ESP_ERROR_CHECK(adc_cali_raw_to_voltage(cali_handle, raw, &voltage_mv));
    ...
}

• adc_oneshot_read()：发起一次转换，把结果写到 raw。不要在 ISR 中调用——这个函数内部使用互斥锁，只能在普通任务上下文中用。
• adc_cali_raw_to_voltage()：用校准句柄把原始值换算成 mV。返回值是经过曲线拟合后的电压，比直接做线性换算（raw * Vmax / 4095）准确得多。
• vTaskDelay(pdMS_TO_TICKS(500))：每 500 ms 采样一次。ADC 本身的转换速度远高于此，这里只是控制串口输出节奏。

便捷函数：adc_oneshot_get_calibrated_result()

ESP-IDF 提供了一个便捷函数 adc_oneshot_get_calibrated_result()，内部一次完成"读原始值 + 校准换算"两步：

int voltage_mv = 0;
ESP_ERROR_CHECK(adc_oneshot_get_calibrated_result(adc_handle, cali_handle, ADC_CHANNEL, &voltage_mv));

本示例特意拆成两步是为了让你看清"原始读数"和"校准换算"是两件独立的事。理解之后，实际项目中可以直接用这个便捷函数简化代码。

降低 ADC 噪声

如果观察到读数抖动严重，可结合以下两种方法：

• 硬件滤波（官方推荐）：在 ADC 输入引脚与 GND 之间并联一个 100 nF 的陶瓷电容作为旁路电容，可有效滤除高频噪声。详见 ADC 校准驱动 - 减少噪声。
• 软件多重采样：在循环里连续读 N 次（例如 16 次）取平均，可显著平滑读数。

对采样率要求较高的场景，可改用连续采样模式（详见 ADC 连续转换模式驱动）。

3. 参考链接

• ESP-IDF 编程指南 - ESP32-S3 ADC 单次转换模式驱动
• ESP-IDF 编程指南 - ESP32-S3 ADC 校准驱动程序
• ESP-IDF 编程指南 - ADC 连续转换模式驱动
• Comparing ADC Performance of Espressif SoCs（乐鑫开发者博客）
• ESP-IDF 示例：peripherals/adc/oneshot_read
• ESP-FAQ - ESP32-S3 ADC 配置为 ADC_ATTEN_DB_12 时，为何测量电压无法达到标称 3100 mV？
• ESP32 硬件设计指南 - ADC
