分区表

重要提示：关于开发板的兼容性

本教程的核心逻辑适用于所有 ESP32 开发板，但所有操作步骤均以 微雪 ESP32-S3-Zero 迷你开发板 为例进行讲解。如果您使用其他型号的开发板，请根据实际情况修改相应设置。

1. 分区表是什么​

ESP32 的外部 Flash 通常包含多个用途不同的区块：引导加载程序 (bootloader)、应用程序代码 (app)、Wi-Fi 校准数据 (phy_init)、键值存储 (nvs)、（可选的）OTA 升级备份等。这些区块的位置和大小由一张叫做分区表 (partition table) 的数据结构描述。

分区表占用 Flash 中一个 4 KB 扇区，在 ESP32-S3 上默认烧录于偏移地址 0x8000 处。系统启动时，bootloader 会先读取分区表，得到各分区的位置，然后跳转到 app 分区执行代码。

每个分区由以下字段描述：

字段含义
Name分区名（最长 16 字节，便于识别）
Type分区类型：app（程序）、data（数据）
SubType子类型：如 factory / ota_0 / nvs / phy 等
Offset在 Flash 中的偏移地址
Size分区大小（字节，支持 K、M 后缀）
Flags可选标志，如 encrypted

2. 默认分区表​

ESP-IDF 自带几张预定义分区表，新建项目默认使用最简单的一张 "Single factory app, no OTA"：

# ESP-IDF Partition Table
# Name,   Type, SubType, Offset,  Size,   Flags
nvs,      data, nvs,     0x9000,  0x6000,
phy_init, data, phy,     0xf000,  0x1000,
factory,  app,  factory, 0x10000, 1M,

含义：

  • nvs (24 KB，0x9000 起)：键值存储，Wi-Fi 配置、用户参数等都放在这里。
  • phy_init (4 KB，0xf000 起)：射频校准数据。
  • factory (1 MB，0x10000 起)：你的应用程序代码。bootloader 默认会执行这个分区里的程序。

这张表适合 2 MB 及以上 Flash、不需要 OTA 的入门场景，覆盖绝大多数学习项目。

另一张常用的预定义表是 "Factory app, two OTA definitions"：

# Name,   Type, SubType, Offset,   Size,
nvs,      data, nvs,     0x9000,   0x4000,
otadata,  data, ota,     0xd000,   0x2000,
phy_init, data, phy,     0xf000,   0x1000,
factory,  app,  factory, 0x10000,  1M,
ota_0,    app,  ota_0,   0x110000, 1M,
ota_1,    app,  ota_1,   0x210000, 1M,

比上一张多出了：

  • otadata (8 KB)：记录"当前在跑哪个 OTA 分区"。
  • ota_0 和 ota_1 (各 1 MB)：两个 OTA 应用程序备份。升级时新固件写入空闲的那个，下次启动从新分区运行；失败可回滚到另一个。

这张表共需 ≈ 3.2 MB，Flash 至少 4 MB。

3. 切换分区表​

  1. 点击 VS Code SDK 配置编辑器图标 打开 SDK 配置编辑器，左侧列表选择 Partition Table：

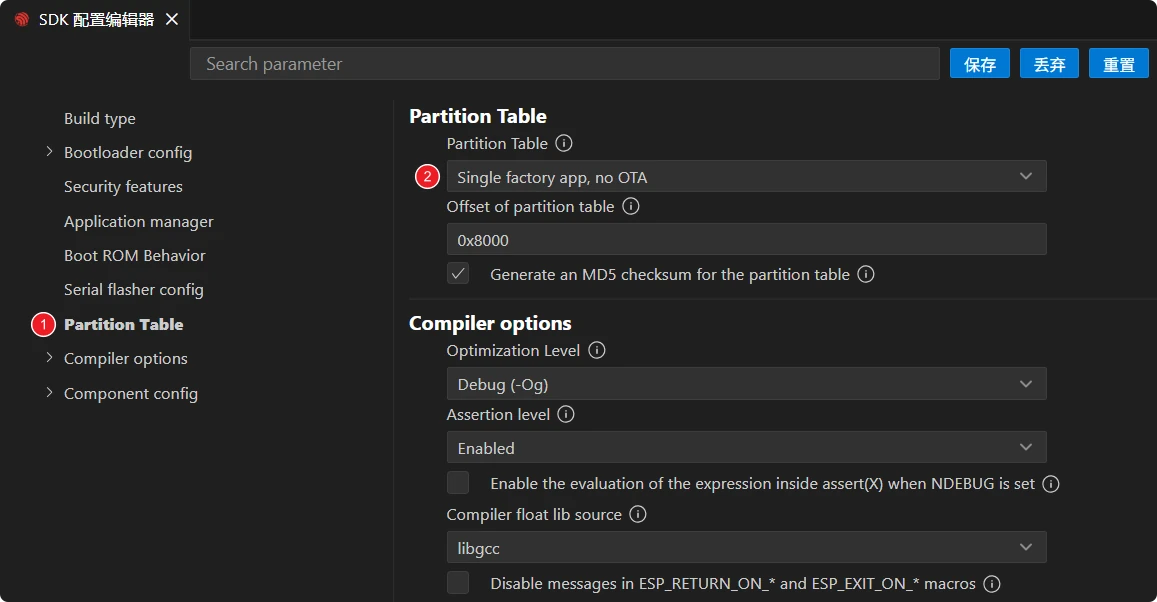

    找到 menuconfig 分区表选项

  2. 右侧 Partition Table 下拉菜单中包含：

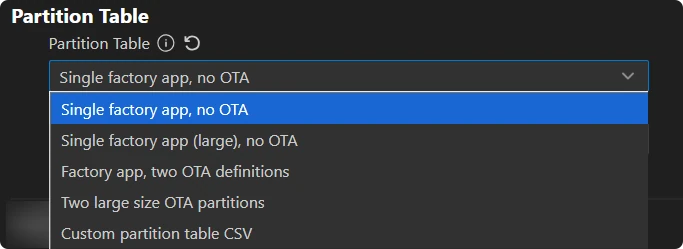

    选择 menuconfig 分区表选项

    • Single factory app, no OTA（默认）
    • Single factory app (large), no OTA（app 区扩到 1.5 MB）
    • Factory app, two OTA definitions（启用 OTA）
    • Two large size OTA partitions（无 factory，仅两个 1700 KB OTA 区）
    • Custom partition table CSV（自定义，见下节）

  3. 选择好后点击 "保存" 按钮。下次构建时会按新分区表重新生成 binary，烧录时一并写入。

    备注

    切换分区表后，相关的 Flash 区段可能需要全部擦除一次（idf.py erase-flash 然后 idf.py flash）。否则旧分区表残留可能让 bootloader 找不到新分区。

4. 自定义分区表​

当预定义表都不够用时（例如：应用程序 > 1.5 MB、需要在 Flash 上挂载 SPIFFS / LittleFS 文件系统、要保留一段自定义数据区等），可以自己写一份 CSV。

操作步骤：

  1. 在工程根目录下新建一份 partitions.csv，仿照预定义表写自己的分区。例如把 app 区扩到 2 MB、再留 1 MB 给 SPIFFS：

    # Name,   Type, SubType, Offset,  Size,    Flags
    nvs,      data, nvs,     0x9000,  0x6000,
    phy_init, data, phy,     0xf000,  0x1000,
    factory,  app,  factory, 0x10000, 2M,
    storage,  data, spiffs,  ,        1M,

    Offset 留空时由工具自动计算并对齐。

  2. 在 SDK 配置编辑器中打开 Partition Table，将 Partition Table 下拉菜单切到 Custom partition table CSV，下方 Custom partition CSV file 路径填 partitions.csv（相对工程根目录）。

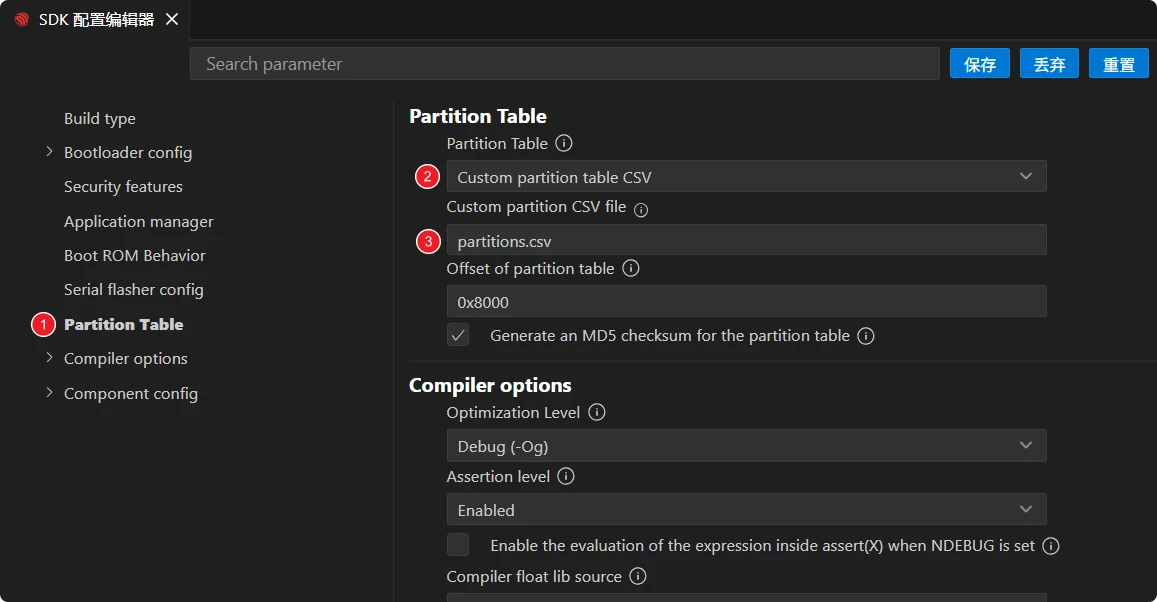

    自定义 CSV 路径配置

  3. 检查 Flash 大小：在 SDK 配置编辑器左侧选 Serial flasher config，把 Flash size 设为不小于所有分区总和的容量，且不得超过开发板实际的 Flash 容量（ESP32-S3-Zero 板载 Flash 为 4 MB，即选 4 MB）。最后点击 "保存" 按钮。

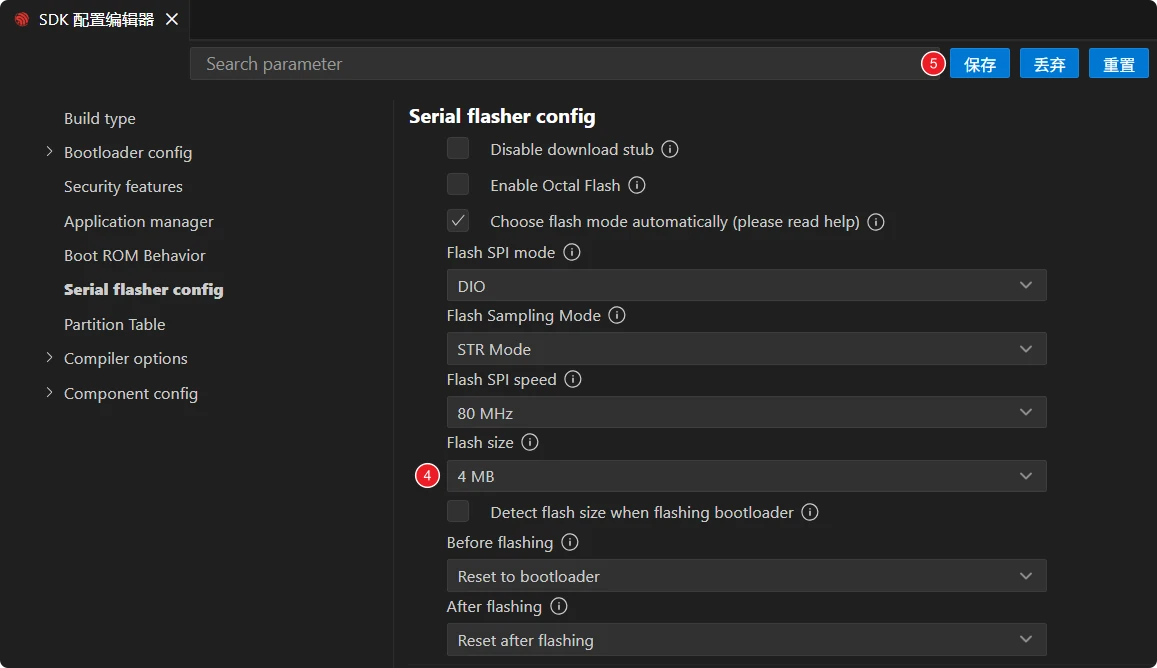

    Flash size 配置

  4. 构建烧录。打开 ESP-IDF 终端，输入 idf.py partition-table 命令打印当前生效的分区表，确认无误。

    *******************************************
    # ESP-IDF Partition Table
    # Name, Type, SubType, Offset, Size, Flags
    nvs,data,nvs,0x9000,24K,
    phy_init,data,phy,0xf000,4K,
    factory,app,factory,0x10000,2M,
    storage,data,spiffs,0x210000,1M,
    *******************************************

5. 常见场景​

场景处理方式
应用程序烧不进默认 1 MB 分区改用 "Single factory app (large)" 或自定义表把 factory 扩大
需要在线 OTA 升级改用 "Factory app, two OTA definitions"，把 Flash 配置改成 ≥ 4 MB Flash
想在 Flash 上挂文件系统自定义 CSV，加一行 spiffs 或 fat 子类型的 data 分区
启动后偶现 "partition not found"切换分区表后忘记 idf.py erase-flash；擦除一次重新烧录
