示例：UART 串口通信

重要提示：关于开发板的兼容性

本教程的核心逻辑适用于所有 ESP32 开发板，但所有操作步骤均以 微雪 ESP32-S3-Zero 迷你开发板 为例进行讲解。如果您使用其他型号的开发板，请根据实际情况修改相应设置。

本教程介绍如何使用乐鑫 ESP-IDF 框架，通过 UART 外设实现串口数据收发。用杜邦线将开发板的 TX 与 RX 短接，构成"自发自收"的环回（loopback）回路，演示 UART 驱动的初始化流程、数据收发以及阻塞读取的超时处理。

1. UART 外设

UART（Universal Asynchronous Receiver/Transmitter，通用异步收发器）是最常见的串行通信接口之一。它异步、串行、全双工，仅需 TX/RX 两根信号线加共地即可在两个设备之间双向传输字节流。

ESP32-S3 芯片内置 3 个独立的 UART 控制器：UART_NUM_0、UART_NUM_1、UART_NUM_2，每个控制器都可以独立配置波特率、数据位、停止位、奇偶校验等参数，TX/RX 引脚可通过 GPIO 矩阵分配到几乎任意空闲 GPIO。

1.1 日志输出与 UART 控制器

在传统单片机上，printf 通常被重定向到某个 UART——日志输出 = UART 输出。但在 ESP32 上不一定走 UART：printf() 和 ESP_LOGI() 的输出目标由开发板硬件决定，可能是 UART，也可能是 USB Serial/JTAG。

• 传统 ESP32 / ESP32 + USB-TTL 桥芯片的开发板：日志默认走 UART0（GPIO1 TX / GPIO3 RX），由板载的 CH340/CP2102 等桥芯片转成 USB 输出到电脑。这种情况下，UART0 已经被日志占用，应用层应改用 UART1/UART2。
• 微雪 ESP32-S3-Zero 等带原生 USB 的开发板：日志默认走 USB Serial/JTAG——这是 ESP32-S3 芯片内置的 USB-CDC 外设，独立于所有 UART 控制器，因此 UART0、UART1、UART2 均处于空闲状态，可由应用层自由使用。

开发板类型	日志（ESP_LOGI）走哪里	UART0 状态	应用层应使用
ESP32 经典 + USB-TTL	UART0（被占用）	已占用	UART1 / UART2
ESP32-S3-Zero（原生 USB）	USB Serial/JTAG	空闲	UART0/1/2 任选

1.2 通用步骤

ESP-IDF 的 UART 驱动遵循"配置参数 → 设置引脚 → 安装驱动 → 收发数据"的固定流程：

1. 包含头文件

   #include "driver/uart.h"

   并在 main/CMakeLists.txt 中声明依赖：REQUIRES esp_driver_uart。

2. 配置通信参数：填一个 uart_config_t（波特率、数据位、停止位、奇偶校验、流控、时钟源），调用 uart_param_config()。

3. 设置 TX/RX 引脚：调用 uart_set_pin(port, tx, rx, rts, cts)，未使用的 RTS/CTS 传 UART_PIN_NO_CHANGE。

   备注

   参数配置与引脚设置的先后顺序没有硬性要求，但两者必须都在 uart_driver_install() 之前完成。

4. 安装驱动：调用 uart_driver_install(port, rx_buf_size, tx_buf_size, queue_size, &queue, intr_flags)，分配收发环形缓冲区。

5. 收发数据：

   • 发送：uart_write_bytes()
   • 接收：uart_read_bytes()，带 RTOS tick 超时

6. （可选）卸载驱动：uart_driver_delete()。

2. 示例项目

本示例使用 UART1 进行自环回测试：将开发板的 TX 与 RX 引脚通过一根杜邦线短接，程序周期性地从 TX 发送一条字符串，随后立即从 RX 读回，并通过 USB 控制台（ESP_LOGI）打印发送与接收的内容。

2.1 电路

需要使用的器件有：

• 杜邦线（或跳线）

• ESP32 开发板 * 1 （微雪 ESP32-S3-Zero 迷你开发板）

  ESP32-S3-Zero 引脚图

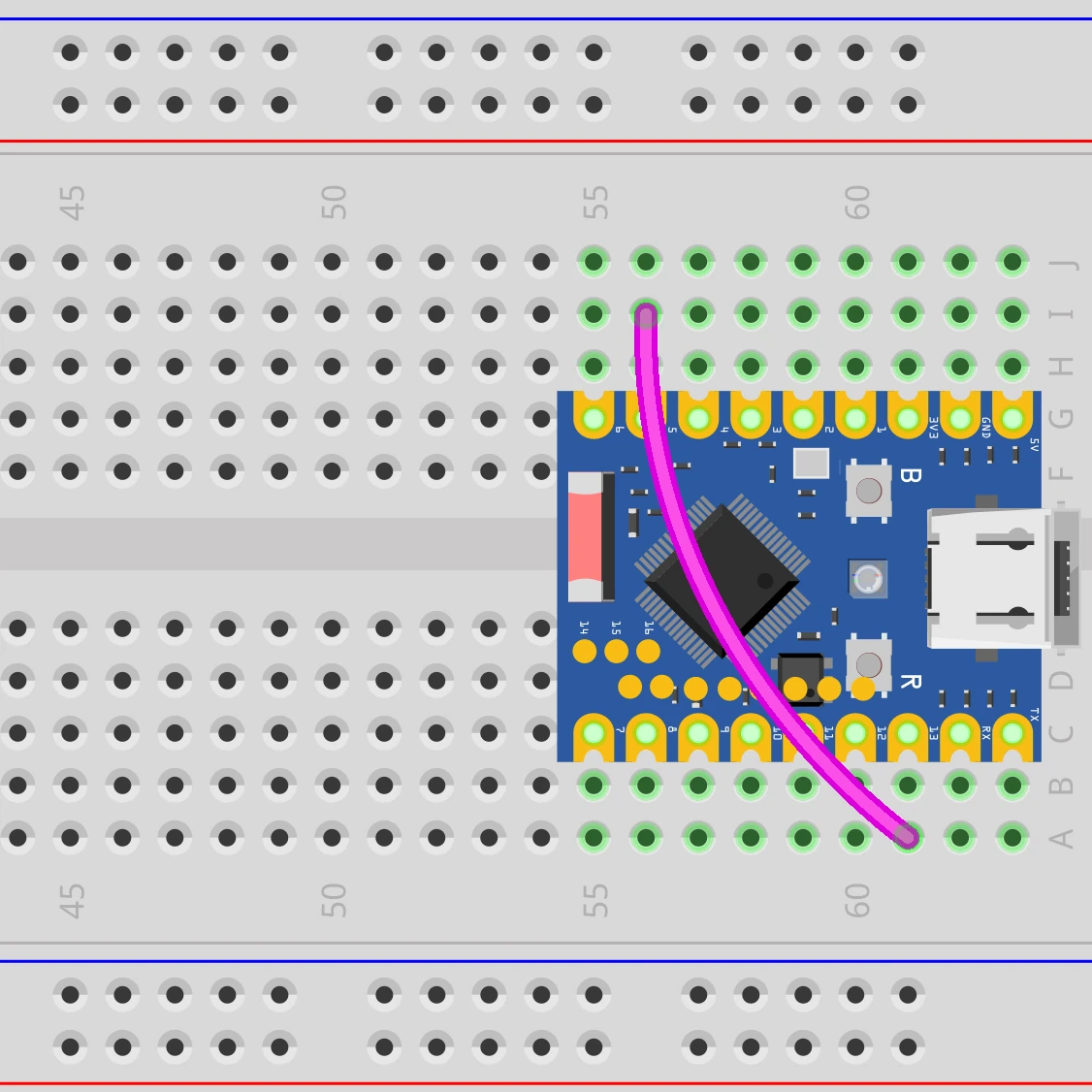

按照下面接线图连接电路：用一根杜邦线把 GPIO5（用于 UART1 TX） 和 GPIO13（用于 UART1 RX） 短接。

信息

本示例只用一块开发板，TX 与 RX 自然共享同一参考地，不需要额外连线。

2.2 创建项目

1. 创建一个项目。如果不清楚如何操作，请参考 从模板创建项目。

2. 查看 UART API 参考。根据文档中的指引完成以下步骤。

   首先在 main.c 中包含头文件：

   #include "driver/uart.h"

   然后在 main/CMakeLists.txt 中声明 esp_driver_uart 组件：

   idf_component_register(SRCS "main.c"
                         INCLUDE_DIRS "."
                         REQUIRES esp_driver_uart)

2.3 示例代码

#include <string.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "esp_log.h"
#include "driver/gpio.h"
#include "driver/uart.h"

static const char *TAG = "example";

#define UART_PORT       UART_NUM_1      // 使用 UART1
#define UART_TX_PIN     GPIO_NUM_5      // UART1 TX → 接到 RX 即可自环
#define UART_RX_PIN     GPIO_NUM_13     // UART1 RX
#define UART_BAUD_RATE  115200
#define UART_BUF_SIZE   1024            // 收发环形缓冲区大小

static void uart_init(void)
{
    // 1. 配置通信参数：115200 8N1，无流控
    uart_config_t uart_cfg = {
        .baud_rate  = UART_BAUD_RATE,
        .data_bits  = UART_DATA_8_BITS,
        .parity     = UART_PARITY_DISABLE,
        .stop_bits  = UART_STOP_BITS_1,
        .flow_ctrl  = UART_HW_FLOWCTRL_DISABLE,
        .source_clk = UART_SCLK_DEFAULT,
    };
    ESP_ERROR_CHECK(uart_param_config(UART_PORT, &uart_cfg));

    // 2. 绑定 TX/RX 引脚，RTS/CTS 不用
    ESP_ERROR_CHECK(uart_set_pin(UART_PORT,
                                 UART_TX_PIN, UART_RX_PIN,
                                 UART_PIN_NO_CHANGE, UART_PIN_NO_CHANGE));

    // 3. 安装驱动：分配 RX/TX 环形缓冲区，不使用事件队列
    ESP_ERROR_CHECK(uart_driver_install(UART_PORT,
                                        UART_BUF_SIZE, UART_BUF_SIZE,
                                        0, NULL, 0));
}

void app_main(void)
{
    uart_init();

    uint8_t rx_buf[128];
    int counter = 0;

    while (1) {
        // 组装一条消息：例如 "Hello UART #3"
        char tx_msg[32];
        int tx_len = snprintf(tx_msg, sizeof(tx_msg), "Hello UART #%d\n", counter++);

        // 发送
        uart_write_bytes(UART_PORT, tx_msg, tx_len);
        ESP_LOGI(TAG, "TX (%d bytes): %.*s", tx_len, tx_len - 1, tx_msg);  // -1 去掉末尾的 '\n'

        // 接收：等最多 200 ms
        int rx_len = uart_read_bytes(UART_PORT, rx_buf, sizeof(rx_buf) - 1,
                                     pdMS_TO_TICKS(200));
        if (rx_len > 0) {
            rx_buf[rx_len] = '\0';
            ESP_LOGI(TAG, "RX (%d bytes): %s", rx_len, (char *)rx_buf);
        } else {
            ESP_LOGW(TAG, "RX timeout (check the jumper between GPIO%d and GPIO%d)",
                     UART_TX_PIN, UART_RX_PIN);
        }

        vTaskDelay(pdMS_TO_TICKS(1000));
    }
}

2.4 构建并烧录

1. 配置烧录选项

   首先，在构建和烧录之前，请务必检查并设置正确的目标设备、串口和烧录方式。参考 第 2 节 运行示例 - 1.3 配置项目。



2. 点击 一键自动依次执行构建、烧录和监视。

3. 烧录完成后，确保 GPIO5 和 GPIO13 已用杜邦线短接，串口监视器中应该看到一发一收成对出现：

   I (266) main_task: Calling app_main()
   I (276) example: TX (15 bytes): Hello UART #0
   I (286) example: RX (15 bytes): Hello UART #0

   I (1286) example: TX (15 bytes): Hello UART #1
   I (1296) example: RX (15 bytes): Hello UART #1
   ...

   若仅看到 TX 行和 RX timeout 警告，表示跳线未接好或接错引脚，请核对实际接线与串口监视器输出的 GPIO 号是否一致。

   你也可以主动断开跳线，串口监视器会出现 RX timeout 警告。重新接好后，RX 行随即恢复。

2.5 代码解析

1. 包含头文件

#include "driver/gpio.h"
#include "driver/uart.h"

• driver/uart.h：ESP-IDF UART 驱动的统一入口，包含 uart_config_t、uart_param_config()、uart_set_pin()、uart_driver_install()、uart_write_bytes()、uart_read_bytes() 等所有 API。
• driver/gpio.h：提供 GPIO_NUM_x 枚举，用于以可读方式书写 TX/RX 引脚号（如 GPIO_NUM_5）。

2. 定义常量

#define UART_PORT       UART_NUM_1
#define UART_TX_PIN     GPIO_NUM_5
#define UART_RX_PIN     GPIO_NUM_13
#define UART_BAUD_RATE  115200
#define UART_BUF_SIZE   1024

• UART_NUM_1：使用 1 号 UART 控制器。参见 1.1 节，避开 UART0 以保证代码的可移植性。
• UART_TX_PIN / UART_RX_PIN：通过 GPIO 矩阵将 UART1 的 TX/RX 映射到 GPIO5、GPIO13。任意空闲 GPIO 均可，无需固定引脚。
• UART_BAUD_RATE：115200 是 ESP32 控制台以及多数外部模块（GPS、传感器、蓝牙模组等）的常用波特率。
• UART_BUF_SIZE：分配给收发的环形缓冲区大小，单位为字节。1024 字节对本示例足够；实际项目应根据吞吐量调整。

3. UART 初始化（uart_init）

按"参数 → 引脚 → 安装"三步完成：

• 参数配置 (uart_param_config)

  uart_config_t uart_cfg = {
      .baud_rate  = UART_BAUD_RATE,
      .data_bits  = UART_DATA_8_BITS,
      .parity     = UART_PARITY_DISABLE,
      .stop_bits  = UART_STOP_BITS_1,
      .flow_ctrl  = UART_HW_FLOWCTRL_DISABLE,
      .source_clk = UART_SCLK_DEFAULT,
  };

  这是常见的 "115200 8N1，无流控" 配置：8 位数据位、无奇偶校验、1 位停止位，适用于绝大多数应用场景。source_clk = UART_SCLK_DEFAULT 由驱动自动选择合适的时钟源（通常是 APB 时钟）。

• 引脚绑定 (uart_set_pin)

  uart_set_pin(UART_PORT, UART_TX_PIN, UART_RX_PIN,
               UART_PIN_NO_CHANGE, UART_PIN_NO_CHANGE);

  四个引脚参数依次是 TX / RX / RTS / CTS。本示例仅使用 TX、RX 两根线；RTS、CTS 传入 UART_PIN_NO_CHANGE，表示保留对应引脚的当前状态不做修改。

• 驱动安装 (uart_driver_install)

  uart_driver_install(UART_PORT, UART_BUF_SIZE, UART_BUF_SIZE, 0, NULL, 0);

  六个参数依次为：UART 端口、RX 环形缓冲区大小、TX 环形缓冲区大小、事件队列深度、事件队列句柄输出指针、中断分配标志。本示例不使用事件队列，因此队列深度传 0、句柄指针传 NULL。

  备注

  TX 缓冲区传 0 合法，表示不使用 TX 环形缓冲，uart_write_bytes() 将阻塞直至数据全部写出。传入非零值（如本例的 1024）则使发送函数立即返回，由 ISR 在后台搬运数据，吞吐更高。本示例 RX/TX 均使用相同大小的非零缓冲区。

4. 主循环：发送与接收

• 发送

  uart_write_bytes(UART_PORT, tx_msg, tx_len);

  将 tx_len 字节从 tx_msg 写入 UART1 的 TX 环形缓冲区。由于启用了 TX 缓冲，函数将立即返回，实际数据由驱动 ISR 异步发出。

• 接收

  int rx_len = uart_read_bytes(UART_PORT, rx_buf, sizeof(rx_buf) - 1,
                               pdMS_TO_TICKS(200));

  最多读 sizeof(rx_buf) - 1 字节（保留一位用于 '\0' 终止符），最长等待 200 ms。返回值为实际读到的字节数：

  • > 0：成功读到对应字节数；
  • 0：超时，未读到数据；
  • -1：参数错误。

  200 ms 的超时对 115200 波特率下传输数十字节（耗时约 1 ms 量级）足够宽裕，同时不会让主循环长时间停顿。实际项目中，该超时应根据通信对端的响应延迟设定。

  备注

  uart_read_bytes() 为阻塞式调用，等待期间当前 FreeRTOS 任务会让出 CPU，不会进行忙等。即使将超时设为 portMAX_DELAY（永久等待）也不会占用 CPU。

• 日志走 USB Serial/JTAG，与 UART1 无关

  代码中的 ESP_LOGI(TAG, ...) 通过 USB Serial/JTAG 输出到 VS Code 串口监视器，这条通路独立于 UART1。若 UART1 的 TX/RX 未正确连接，仅会触发 RX 超时分支；ESP_LOGI 的输出不受影响。
