第5节 ESP32-S3-RLCD-4.2 配置示例

本节以 微雪 ESP32-S3-RLCD-4.2 为例，演示如何综合运用前几节学到的知识——external_components、I²C / SPI 总线声明、不同类型组件的添加方式。各外设独立成段，可按需选取。

关于本节的硬件

本节以 微雪 ESP32-S3-RLCD-4.2 为示例板，配置中用到的引脚、芯片型号都与这块板一一对应。若开发板型号不同，请参考相应原理图调整引脚与芯片配置。

1. 准备工作

• 硬件：微雪 ESP32-S3-RLCD-4.2 一块、USB-C 数据线一根，可选 18650 电池一节。
• 网络：可用的 2.4 GHz Wi-Fi，HA 主机与开发板在同一子网。
• 前置：已完成第 1—4 节。本节会大量复用第 3、4 节中介绍的向导流程、substitutions、external_components、!secret 等概念，遇到陌生字段可查阅对应小节。

ESP32-S3-RLCD-4.2 板载外设比 ESP32-S3-Zero 丰富——反射式 LCD、温湿度传感器、电池监测、双麦克风、扬声器、两枚按键，本节按外设分段，每段只关注对应组件的添加方式，不强求一份贯穿始终的大配置。各段可独立使用，按需组合即可。

2. 硬件资源速览

2.1 板载外设

外设	型号	总线	说明
显示屏	ST7305 反射式单色 LCD	SPI	400×300 分辨率，4.2 英寸，环境光下可视
温湿度	SHTC3	I²C (0x70)	—
音频 DAC	ES8311	I²C + I²S	驱动扬声器输出
音频 ADC	ES7210	I²C + I²S	采集双麦克风
RTC	PCF85063A	I²C	当前配置暂不接入
存储	microSD 卡槽	SPI	当前配置暂不接入
电池	18650 电池座 + ADC	GPIO4	3 倍分压，需要软件还原
按键	BOOT × 1、KEY × 1	GPIO	低电平有效
扩展	2×8 针 2.54 mm 排针	—	预留用户扩展

2.2 GPIO 引脚分配

GPIO	功能
GPIO0	BOOT button (active low)
GPIO4	Battery ADC
GPIO5	Display DC
GPIO8	I²S DOUT (speaker)
GPIO9	I²S BCLK
GPIO10	I²S DIN (microphone)
GPIO11	SPI CLK (display)
GPIO12	SPI MOSI (display)
GPIO13	I²C SDA
GPIO14	I²C SCL
GPIO16	I²S MCLK
GPIO18	KEY button (active low)
GPIO40	Display CS
GPIO41	Display RESET
GPIO45	I²S LRCLK
GPIO46	Speaker amplifier enable

关于扬声器使能引脚

GPIO46 控制扬声器功放的使能信号——只有把它拉高，DAC 输出才会经功放送到扬声器。后续配置中会用一个 switch.gpio 把它默认置位 on，让设备启动后即可输出音频。

2.3 直接使用社区配置

devices.esphome.io 上已经收录了这块板的现成配置。搜索 ESP32-S3-RLCD-4.2 可找到该板的社区配置，复制后修改 Wi-Fi 凭据即可直接使用。

本节以下按外设拆解，展示每类组件如何添加到配置中，可按需选取片段加入配置。

3. 基础配置

按第 3 节的流程，用 ESPHome 向导新建一台设备：芯片选 ESP32-S3，向导完成后点 SKIP，进入 YAML 编辑器。

向导生成的初始配置如下（每台设备的 name、密钥、密码不同，此处为示意）：

esphome:
  name: esp32-s3-rlcd-42
  friendly_name: ESP32-S3-RLCD-4.2

esp32:
  board: esp32-s3-devkitc-1
  framework:
    type: esp-idf

logger:

api:
  encryption:
    key: "<向导自动生成>"

ota:
  - platform: esphome
    password: "<向导自动生成>"

wifi:
  ssid: !secret wifi_ssid
  password: !secret wifi_password
  ap:
    ssid: "Esp32-S3-Rlcd-42"
    password: "<向导自动生成>"

captive_portal:

保留向导生成的内容

api.encryption.key、ota.password、ap.password 是向导随机生成、和这台设备绑定的凭据；esphome.name 决定设备的 mDNS 主机名。直接复制别人的 YAML 整段替换会丢掉这些值，导致 HA 接入失败、OTA 失败或 mDNS 解析不到设备。

本节后续所有片段都是"在向导生成的 YAML 末尾追加"——保留上面这段不动，后续片段在此基础上追加。

在向导的输出之后，再追加两段——这是本节示例都需要的"额外基础"：

# 8 MB 八线 PSRAM：显示屏帧缓冲、音频缓冲都依赖它
psram:
  mode: octal
  speed: 80MHz

# ST7305 驱动（社区组件，未进入 ESPHome 主线）
external_components:
  - source: github://kylehase/ESPHome-ST7305-RLCD
    components: [st7305_rlcd]

几处关键点：

• psram: — ESP32-S3-RLCD-4.2 板载 8 MB 八线 PSRAM，显示屏帧缓冲和音频缓冲都依赖它。模式必须是 octal，速度 80 MHz。缺少这一段，编译可通过，但运行时会因内存不足而崩溃。
• framework.type: esp-idf — 向导默认就是 esp-idf，保持不变即可。部分组件（如常见问题中提到的 esp-nn）只支持 ESP-IDF 框架。
• external_components: — ST7305 驱动尚未进入 ESPHome 主线，通过 kylehase/ESPHome-ST7305-RLCD 引入。语法在 第 4.3.4 节 介绍过。

后续各节的 YAML 片段也都"追加"到这份配置后面，可按需挑选——只需点亮的，追加显示屏配置；需要温湿度的，再追加传感器与按键；依此类推。同一顶层键（如 sensor:、switch:）出现多次时，按第 4 节 YAML 锚点部分介绍的写法合并。

4. 显示屏：ST7305 反射式 LCD

ST7305 是一块单色反射式 LCD，没有背光，靠环境光反射成像，刷新率低但功耗极小。它通过 SPI 与主控通信，只用到 CLK 和 MOSI 两根数据线（单向写入，不需要 MISO）。

spi:
  clk_pin: GPIO11
  mosi_pin: GPIO12

display:
  - platform: st7305_rlcd
    model: WAVESHARE_400X300
    id: my_display
    width: 400
    height: 300
    cs_pin: GPIO40
    dc_pin: GPIO5
    reset_pin: GPIO41
    data_rate: 1MHz
    update_interval: 1min
    show_test_card: true

• platform: st7305_rlcd — 来自第 3 节末尾引入的外部组件。
• data_rate: 1MHz — ST7305 对时序要求不高，1 MHz 足够，更高频率对 ST7305 没有实际提升，且可能引入通信错误。
• update_interval: 1min — 反射式屏幕没有显示余晖问题，但写屏耗电也耗 CPU，1 分钟刷一次足以应付显示日期、温湿度等场景。
• show_test_card: true — 首次上电时显示一张测试图，方便确认接线正确。

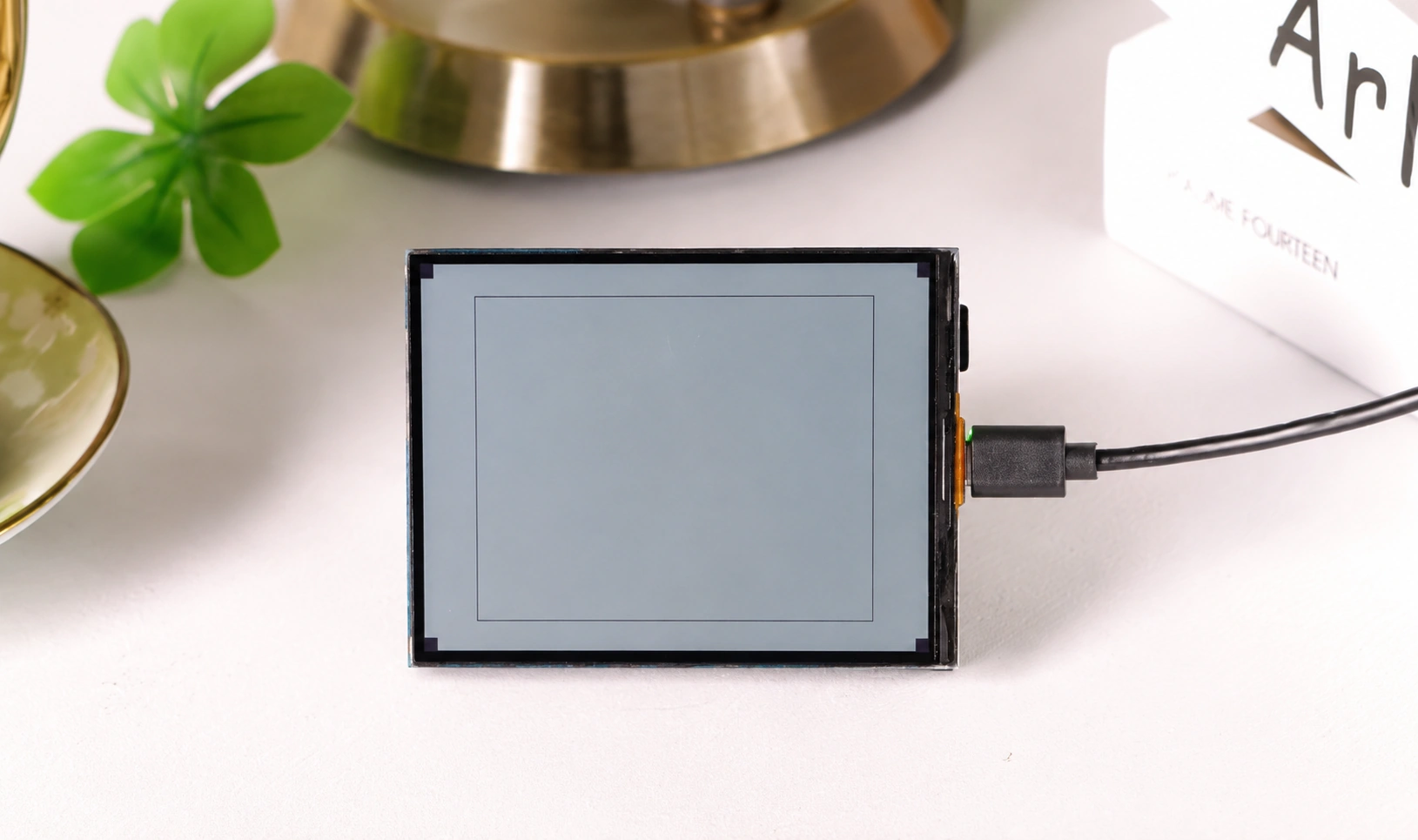

烧录后屏幕显示测试图，即表明 SPI 接线与驱动均正常。

4.1 绘制简单画面

确认显示正常后，删除 show_test_card: true 一行，通过 lambda 自行绘制内容。显示文字需要先声明字体——gfonts:// 会在编译时自动下载 Google Fonts：

font:
  - file: "gfonts://Roboto"
    id: font_title
    size: 24
  - file: "gfonts://Roboto"
    id: font_big
    size: 48

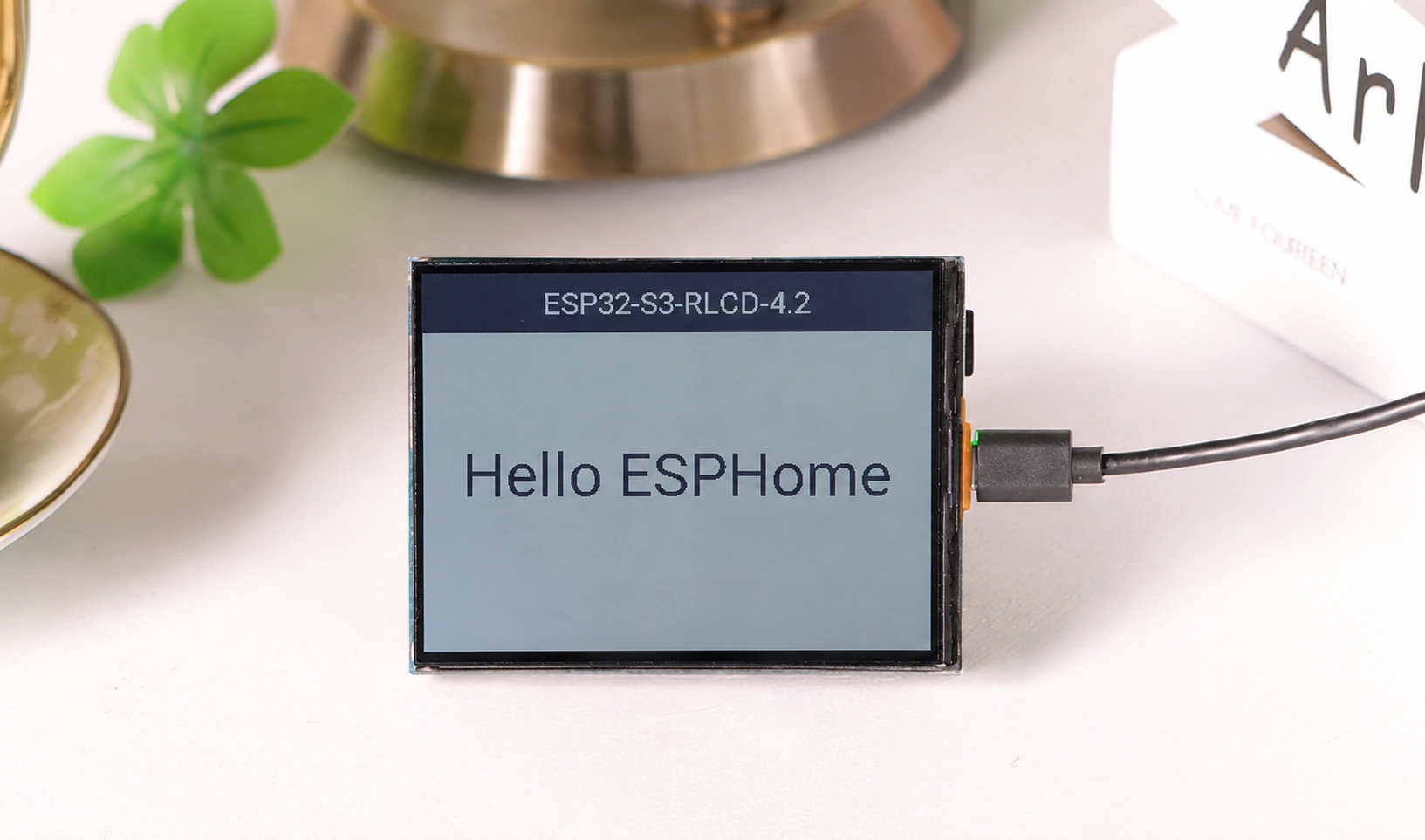

再把 display: 中的 show_test_card: true 替换为 lambda，画一个带标题栏的简单画面：

display:
  - platform: st7305_rlcd
    model: WAVESHARE_400X300
    id: my_display
    width: 400
    height: 300
    cs_pin: GPIO40
    dc_pin: GPIO5
    reset_pin: GPIO41
    data_rate: 1MHz
    update_interval: 1min
    lambda: |-
      // 外边框
      it.rectangle(0, 0, 400, 300);
      // 顶部标题栏
      it.filled_rectangle(0, 0, 400, 48);
      it.print(200, 24, id(font_title), COLOR_OFF, TextAlign::CENTER, "ESP32-S3-RLCD-4.2");
      // 居中大字
      it.print(200, 170, id(font_big), TextAlign::CENTER, "Hello ESPHome");

绘制坐标系以屏幕左上角为原点 (0, 0)，x 向右、y 向下。几个常用方法：

• it.print(x, y, 字体, [颜色,] [对齐,] "文本") — 绘制文本，TextAlign::CENTER 让坐标作为文本中心。
• it.rectangle(x, y, w, h) / it.filled_rectangle(...) — 空心 / 实心矩形。
• it.line(x1, y1, x2, y2) — 直线。

单色屏的颜色只有 COLOR_ON（点亮）和 COLOR_OFF（熄灭）两种。标题栏用实心矩形填充后，文字需指定 COLOR_OFF 才能在深色背景上显示为反色。

备注

显示屏组件不会在 HA 中生成实体——它只是一块"画布"。lambda 的完整绘图接口参见 Display Rendering Engine。

以上画的是静态内容。接入传感器后，还能在画面中显示温湿度、电量等实时读数，完整示例见后文"显示传感器读数"。

5. 传感器与按键

5.1 I²C 总线

SHTC3、ES8311、ES7210 共享同一条 I²C 总线，只需声明一次：

i2c:
  sda: GPIO13
  scl: GPIO14
  scan: true
  id: bus_a

scan: true 在上电时扫描总线并把检测到的从机地址打印在 LOGS 中。首次上电时查看日志，应至少出现 0x18（ES8311）、0x40 或 0x42（ES7210）、0x70（SHTC3）这几个地址；若缺失，后续传感器和音频将无法正常工作。

5.2 SHTC3 温湿度

sensor:
  - platform: shtcx
    address: 0x70
    update_interval: 60s
    i2c_id: bus_a
    temperature:
      name: "Temperature"
      id: temp_sensor
    humidity:
      name: "Humidity"
      id: hum_sensor

shtcx 平台同时覆盖 SHTC1/SHTC3。temperature 和 humidity 各自带 name，HA 中会生成两个独立的数值实体；id 供显示屏一节的 lambda 引用。

5.3 电池电压与电量百分比

板上电池座到 GPIO4 经过 3 倍分压，因此读到的电压需要乘 3 才是真实电池电压。再用一个 copy 平台，把电压线性映射成 0—100% 的电量百分比：

sensor:
  # ……承接 5.2 SHTC3
  - platform: adc
    id: bat_voltage
    name: "Battery Voltage"
    pin: GPIO4
    attenuation: 12db
    update_interval: 60s
    filters:
      - multiply: 3.0

  - platform: copy
    source_id: bat_voltage
    id: bat_level
    name: "Battery Level"
    unit_of_measurement: "%"
    filters:
      - calibrate_linear:
          - 2.5 -> 0.0
          - 4.2 -> 100.0
      - clamp:
          min_value: 0
          max_value: 100

• attenuation: 12db — ESP32-S3 的 ADC 默认量程只能测到约 0.95 V，必须设衰减把上限抬到约 3.1 V，否则满电的 18650 经分压后（约 1.4 V）会超出量程。
• calibrate_linear 把 2.5 V → 0%、4.2 V → 100% 做线性映射，对应 18650 的放空到满电电压；clamp 限制在 0—100 之间，避免超出范围的电压被错误地折算成负数或大于 100。

5.4 用户按键

板上 BOOT（GPIO0）和 KEY（GPIO18）两枚按键都是低电平有效，按第 4.2.1 节的写法配置即可。要绑触发动作（如翻页、切换显示模式），可在 on_press: 下添加 lambda 或其他动作，后文音频一节的按键绑定即是一例。

binary_sensor:
  - platform: gpio
    name: "Boot Button"
    pin:
      number: GPIO0
      inverted: true
      mode: INPUT

  - platform: gpio
    name: "Key Button"
    pin:
      number: GPIO18
      inverted: true
      mode: INPUT

5.5 显示传感器读数

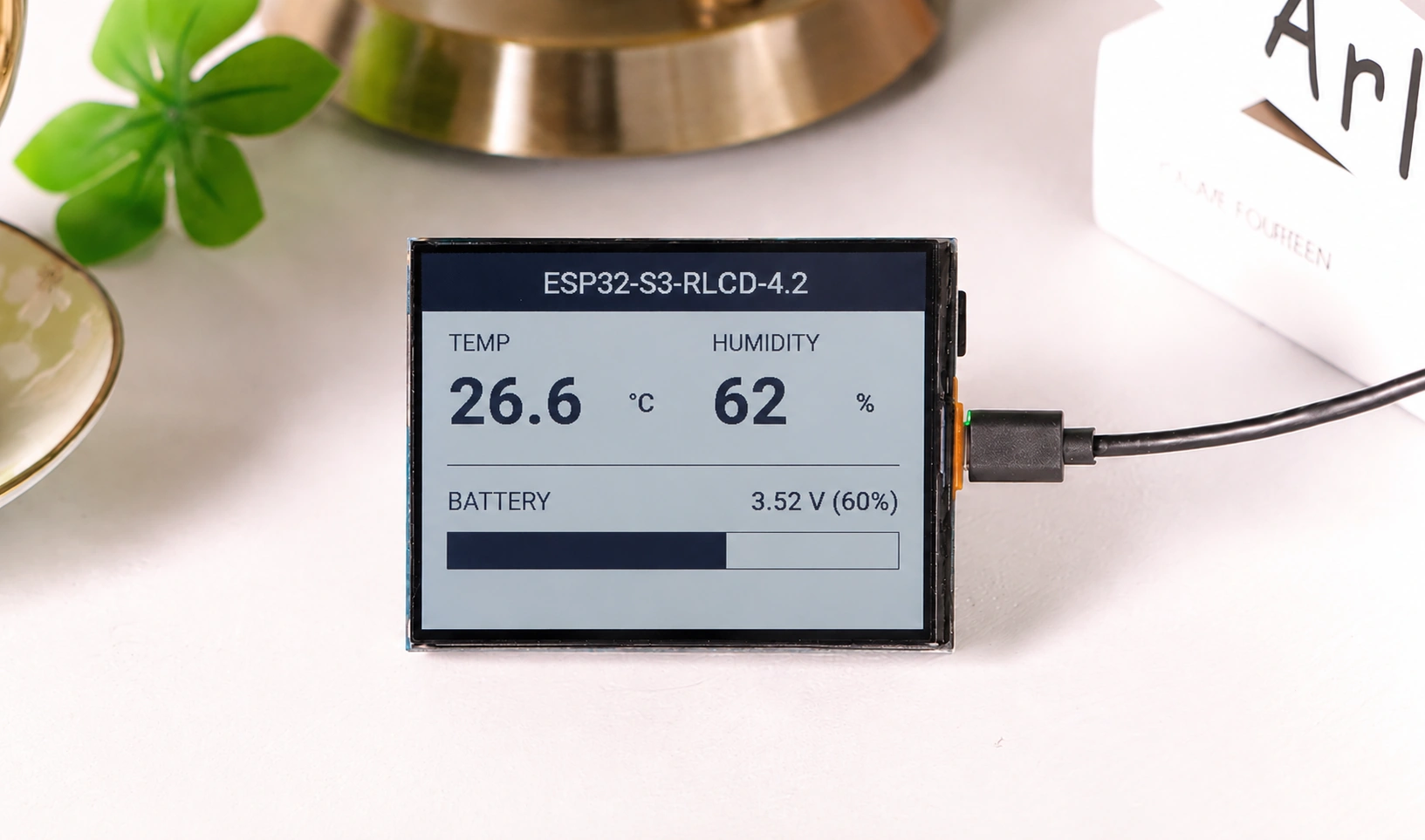

传感器就位后，把显示屏一节中的 font: 与 display: 替换为下面这份完整配置，屏幕即可显示温湿度与电池电量——画面分三块：顶部标题栏、中部温湿度、底部电量条。

font:
  - file: "gfonts://Roboto"
    id: font_label
    size: 18
  - file: "gfonts://Roboto@700"
    id: font_value
    size: 48
  - file: "gfonts://Roboto"
    id: font_title
    size: 22

display:
  - platform: st7305_rlcd
    model: WAVESHARE_400X300
    id: my_display
    width: 400
    height: 300
    cs_pin: GPIO40
    dc_pin: GPIO5
    reset_pin: GPIO41
    data_rate: 1MHz
    update_interval: 30s
    lambda: |-
      // 顶部标题栏（反色）
      it.filled_rectangle(0, 0, 400, 40);
      it.print(200, 20, id(font_title), COLOR_OFF, TextAlign::CENTER, "ESP32-S3-RLCD-4.2");

      // 温度（左半）
      it.print(20, 52, id(font_label), "TEMP");
      it.printf(20, 72, id(font_value), "%.1f", id(temp_sensor).state);
      it.print(160, 92, id(font_label), "C");

      // 湿度（右半）
      it.print(210, 52, id(font_label), "HUMIDITY");
      it.printf(210, 72, id(font_value), "%.0f", id(hum_sensor).state);
      it.print(330, 92, id(font_label), "%");

      // 分隔线
      it.line(0, 150, 400, 150);

      // 电池电压与电量
      it.print(20, 162, id(font_label), "BATTERY");
      it.printf(380, 162, id(font_label), TextAlign::TOP_RIGHT,
                "%.2f V  (%.0f%%)", id(bat_voltage).state, id(bat_level).state);

      // 电量进度条：先画边框，再按百分比填充
      int bx = 20, by = 192, bw = 360, bh = 30;
      it.rectangle(bx, by, bw, bh);
      int fill = (int)((bw - 4) * id(bat_level).state / 100.0);
      if (fill > 0) it.filled_rectangle(bx + 2, by + 2, fill, bh - 4);

几处要点：

• it.printf 与 it.print 类似，但支持 %.1f、%.0f 等 C 格式化占位符，后面依次接要显示的值。
• 数值通过 id(temp_sensor).state、id(bat_level).state 读取，对应 5.2、5.3 节声明的传感器。
• 进度条由两步组成：it.rectangle 画边框，再按电量百分比算出填充宽度，用 it.filled_rectangle 填充。

备注

为避免额外声明字形，单位用 ASCII 字母书写（C、%）。若要显示度数符号 °C，需在对应 font 的 glyphs 中显式加入 °，否则屏上无法显示。

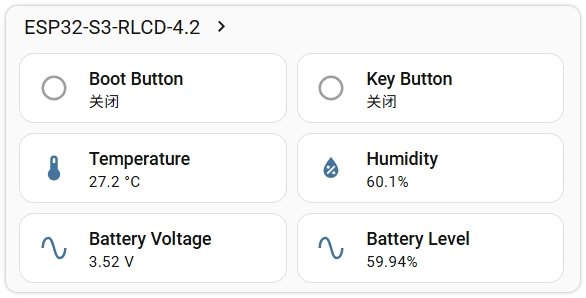

至此，显示屏、传感器、按键已全部就位。烧录后 HA 中会出现 Temperature、Humidity、Battery Voltage、Battery Level、Boot Button、Key Button 几个实体，屏幕则显示温湿度与电量画面。

6. 音频：扬声器与麦克风

板载的扬声器（ES8311 DAC）和麦克风（ES7210 ADC）共用一条 I²S 总线。下面分别给出扬声器与麦克风的验证方法，可在搭建完整语音助手之前先确认硬件正常。

6.1 扬声器：按钮播放铃声

用 rtttl 组件让扬声器播放一段旋律（铃声）。rtttl 采用诺基亚时代的 RTTTL 铃声格式，旋律直接由设备合成，无需下载音频文件，声音也比短促的提示音更明显：

i2s_audio:
  - id: i2s_shared
    i2s_lrclk_pin: GPIO45
    i2s_bclk_pin: GPIO9
    i2s_mclk_pin: GPIO16

audio_dac:
  - platform: es8311
    id: es8311_dac
    bits_per_sample: 16bit
    sample_rate: 16000

speaker:
  - platform: i2s_audio
    id: spk
    i2s_audio_id: i2s_shared
    i2s_dout_pin: GPIO8
    dac_type: external
    audio_dac: es8311_dac
    sample_rate: 16000
    bits_per_sample: 16bit

# 功放使能：须打开才有输出
switch:
  - platform: gpio
    name: "Speaker Enable"
    pin: GPIO46
    restore_mode: RESTORE_DEFAULT_ON

# RTTTL 铃声：直接通过扬声器合成播放
rtttl:
  speaker: spk
  gain: 80%

button:
  - platform: template
    name: "Play Tune"
    on_press:
      - rtttl.play: "NokiaTune:d=4,o=5,b=225:8e6,8d6,4f#,4g#,8c#6,8b,4d,4e,8b,8a,4c#,4e,2a"

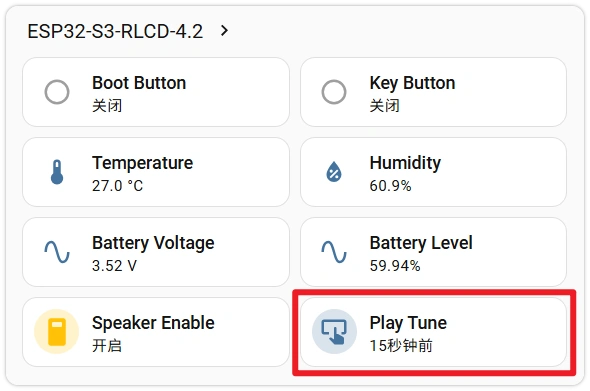

烧录后，HA 中出现 Play Tune 按钮，点击即播放铃声，表明扬声器与功放正常。Speaker Enable（GPIO46）控制功放使能，未启用时无输出；音量过小可调高 rtttl.gain。

rtttl.play 后面是一段 RTTTL 字符串，换成其他旋律即可播放不同铃声，例如：

# 简单上行音阶
- rtttl.play: "scale:d=4,o=5,b=160:c,d,e,f,g,a,b,c6"
# 警报声
- rtttl.play: "siren:d=8,o=5,b=100:d,e,d,e,d,e,d,e"

6.2 扬声器：让设备朗读文本

rtttl 已能确认扬声器正常。若想让设备朗读任意文本（例如播报通知或温湿度），可以接入 HA 的 TTS。该功能依赖网络与 HA 的 TTS 服务，属于进阶用法。

与 6.1 节不同，朗读走媒体播放通道，需把扬声器封装为 media_player，并用 mixer 同时支持「媒体」与「公告」两条音频流（i2s_audio、audio_dac 与前文重复，合并到一份配置时只保留一处）：

speaker:
  - platform: i2s_audio
    id: spk
    i2s_audio_id: i2s_shared
    i2s_dout_pin: GPIO8
    dac_type: external
    audio_dac: es8311_dac
    sample_rate: 16000
    bits_per_sample: 16bit
  - platform: mixer            # 汇流：媒体 + 公告
    id: spk_mixer
    output_speaker: spk
    source_speakers:
      - id: media_in           # mixer 自行创建的两路输入
      - id: announce_in        #（id 不能与下面的重采样器重名）
  - platform: resampler        # 管线 → 重采样 → mixer 对应输入
    id: media_src
    output_speaker: media_in
  - platform: resampler
    id: announce_src
    output_speaker: announce_in

switch:
  - platform: gpio
    name: "Speaker Enable"
    pin: GPIO46
    restore_mode: RESTORE_DEFAULT_ON

media_player:
  - platform: speaker
    id: spk_player
    name: "RLCD Speaker"
    media_pipeline:            # 媒体浏览器、TTS 朗读走这条
      speaker: media_src
      format: FLAC
      sample_rate: 16000
      num_channels: 1
    announcement_pipeline:     # 带 announce 的播放走这条
      speaker: announce_src
      format: FLAC
      sample_rate: 16000
      num_channels: 1

音频链路为：管线 → 重采样器（media_src / announce_src）→ mixer 输入（media_in / announce_in）→ mixer → 物理扬声器 spk。注意 mixer 的输入 id 与重采样器 id 必须各不相同，否则会因 id 重复而校验失败。

烧录后，HA 中出现一个名为 RLCD Speaker 的媒体播放器。在 HA 的 TTS 对话框中输入文本、点击「朗读」，设备即可读出。

朗读无声：检查 HA 内部 URL

TTS 音频由 HA 在运行时生成，并通过一个 HTTP 地址交给设备下载（http://<HA>:8123/api/tts_proxy/…）。若 LOGS 中出现 ESP_ERR_HTTP_CONNECT 或 esp-tls select() timeout，表明设备无法访问该地址（此时本地 rtttl、files: 仍正常，因为它们在编译时已打包进固件，不经网络）。

在 HA 设置 → 系统 → 网络 → 本地网络 中，将内部 URL 设为设备可直接访问的形式：使用局域网 IP（避免 .local）、使用 http://（不用 https://，自签证书会握手超时）、端口 8123，且与设备同一网段，例如 http://192.168.1.10:8123。

6.3 麦克风：唤醒词日志

麦克风无法直接试听，可用设备端唤醒词检测间接验证——它完全运行在 ESP32 上，不需要 HA 的语音服务。检测到唤醒词时打印一条日志：

audio_adc:
  - platform: es7210
    id: es7210_adc
    bits_per_sample: 16bit
    sample_rate: 16000
    mic_gain: 24dB

microphone:
  - platform: i2s_audio
    id: mic
    i2s_audio_id: i2s_shared      # 复用 6.1 声明的同一条 I²S 总线
    i2s_din_pin: GPIO10
    adc_type: external
    sample_rate: 16000
    bits_per_sample: 16bit
    pdm: false

# 计数：每检测到一次唤醒词加一
globals:
  - id: wake_count
    type: int
    restore_value: false
    initial_value: "0"

micro_wake_word:
  microphone:
    microphone: mic
    channels: 0
    gain_factor: 4
  models:
    - model: hey_jarvis
  on_wake_word_detected:
    - lambda: 'id(wake_count) += 1;'
    - component.update: my_display      # 立即刷新屏幕

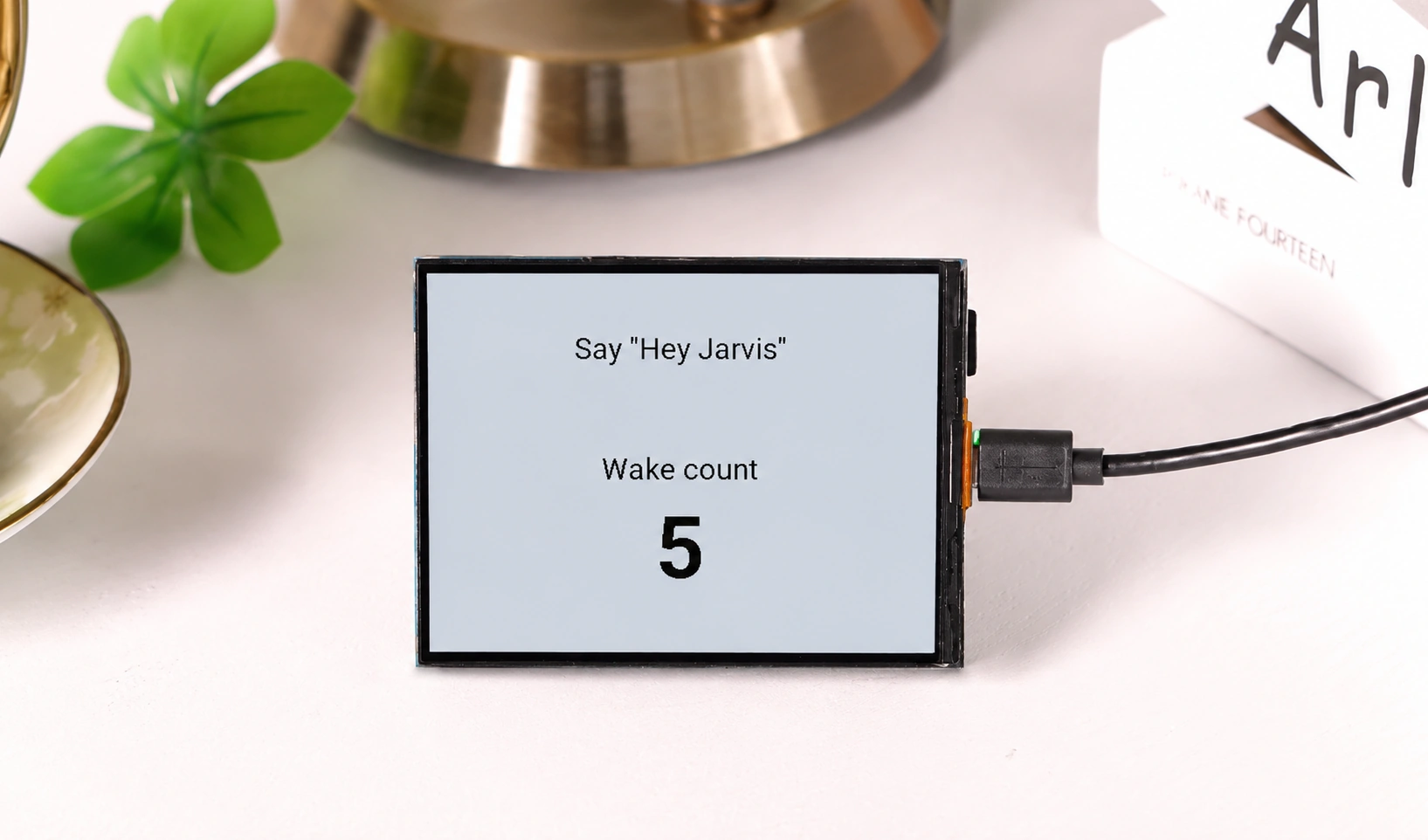

将检测结果显示在屏幕上，比查看日志更直观。下面是一份独立的显示配置，每唤醒一次计数加一：

font:
  - file: "gfonts://Roboto"
    id: font_title
    size: 22
  - file: "gfonts://Roboto@700"
    id: font_value
    size: 64

display:
  - platform: st7305_rlcd
    model: WAVESHARE_400X300
    id: my_display
    width: 400
    height: 300
    cs_pin: GPIO40
    dc_pin: GPIO5
    reset_pin: GPIO41
    data_rate: 1MHz
    update_interval: 60s
    lambda: |-
      it.print(200, 40, id(font_title), TextAlign::TOP_CENTER, "Say \"Hey Jarvis\"");
      it.print(200, 130, id(font_title), TextAlign::TOP_CENTER, "Wake count");
      it.printf(200, 165, id(font_value), TextAlign::TOP_CENTER, "%d", id(wake_count));

备注

整份配置中 display: 只能有一个。这里的显示配置与"显示传感器读数"一节的是两份独立示例，按当前测试目的择一使用即可。

micro_wake_word 需要在 esp32.framework.components 中加入 espressif/esp-nn==1.1.2，编译时还会自动下载唤醒词模型。烧录后对着麦克风说 "Hey Jarvis"，屏幕上的计数随即加一，表明麦克风与 I²S 采集链路正常。

7. 本节常见问题

• 点击 Play Tune 无声：确认 Speaker Enable 已打开（GPIO46 控制功放使能）；TTS 朗读无声则多为 HA 内部 URL 配置问题，参见朗读一节的提示。
• 唤醒词无响应：确认 framework.components 已加入 esp-nn、模型已下载；可适当调高 gain_factor，并确认对着麦克风讲话。
• 电池电压始终为 0 或超出量程：检查 attenuation 是否为 12db，multiply: 3.0 是否正确，确认电池实际电压在 2.5—4.2 V 范围内。

8. 参考链接

• ESP32-S3-RLCD-4.2 产品文档
• ESPHome ST7305 外部组件
• ESPHome psram: 文档
• ESPHome Display Rendering Engine
• ESPHome shtcx 传感器文档
• ESPHome rtttl 铃声组件
• devices.esphome.io
