ESP32-H2-DEV-KIT-N4

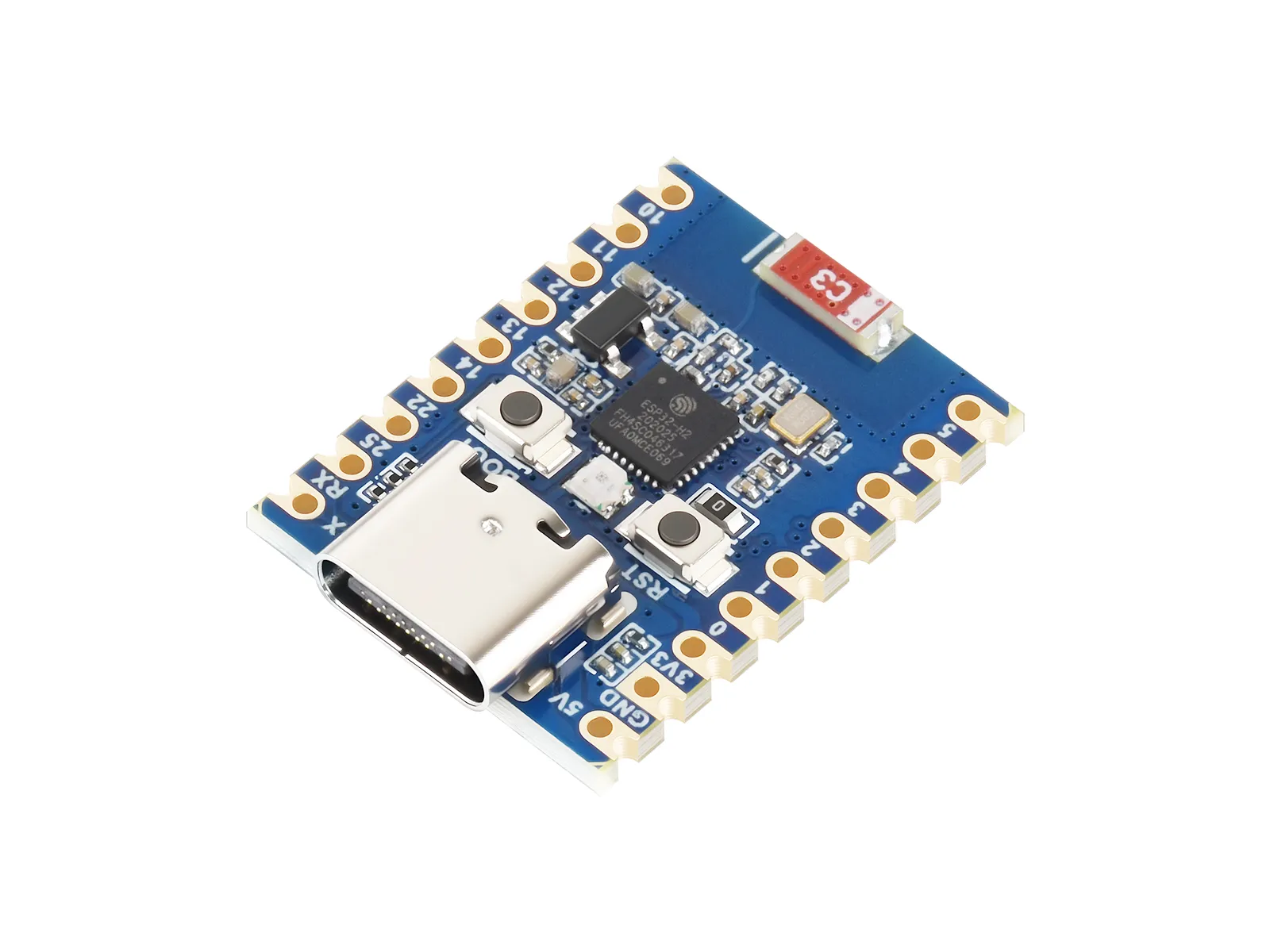

ESP32-H2-Zero

ESP32-H2-DEV-KIT-N4 是一款体积小巧，搭载多种数字接口的微控制器开发板。

在硬件上，采用 ESP32-H2-MINI-1 模组，其搭载有 RISC-V 32 位单核处理器，主频高达 96 MHz，内置 320 KB SRAM、128 KB ROM、4 KB LP memory；板载 CH343 串口 和 CH334 USB HUB 双芯片，可通过一个 USB-C 接口进行 USB 和 UART 使用和开发，引脚接口兼容 ESP32-H2-DevKitM-1 开发板，可兼容扩展多种外围设备，使用更方便。

在软件上，可选择 ESP-IDF 开发环境或在 Arduino IDE 上进行开发，从而可以轻松快速地入门，并将其应用于产品中。

产品特性​

  • 采用 ESP32-H2-MINI-1 模组，搭载 RISC-V 32 位单核处理器，主频高达 96 MHz
  • 集成 320 KB SRAM、128 KB ROM、4 KB LP memory 以及 4MB Flash 存储器
  • 集成低功耗蓝牙 (Bluetooth LE) 无线通信 和 IEEE 802.15.4 技术，具有优越的射频性能
  • 采用 USB Type-C 接口，无需纠结正反插
  • 板载 CH343 与 CH334 芯片，通过一个 Type-C 接口就可以满足 USB 和 UART 开发使用需求
  • 引出丰富的外设接口，引脚兼容 ESP32-H2-DevKitM-1 开发板，兼容性和扩展性强
  • 邮票孔设计，可直接焊接集成到用户自主设计的底板上
  • 支持多种低功耗工作状态，可调节通信距离、数据率和功耗之间的平衡，满足各种应用场景的功耗需求

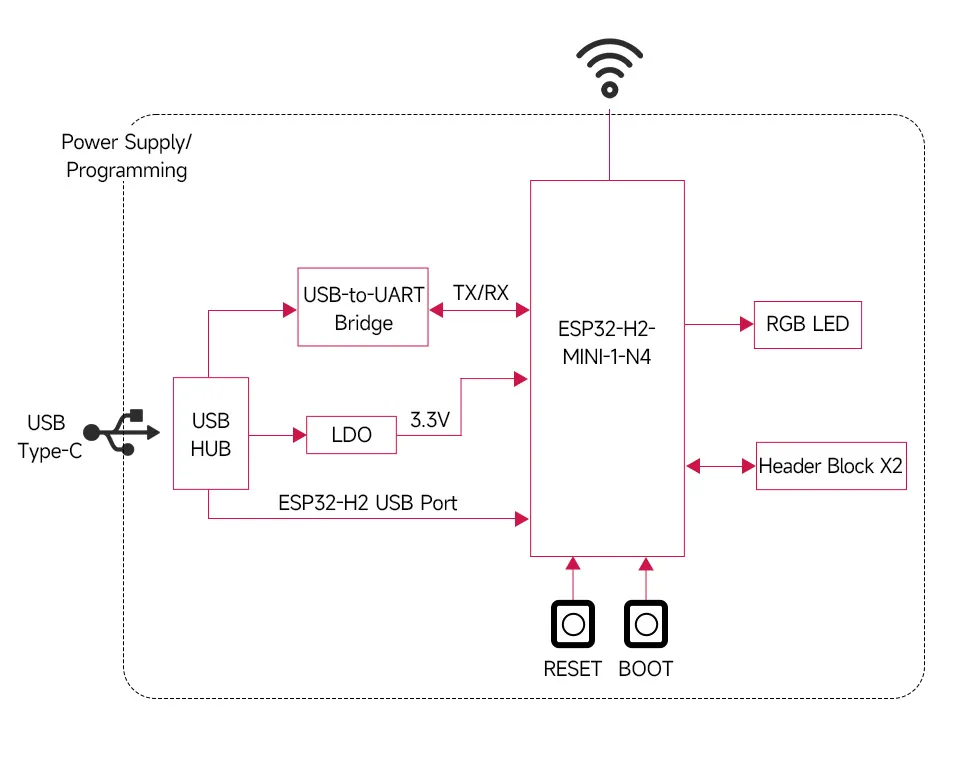

功能框图​

ESP32-H2-DEV-KIT-N4

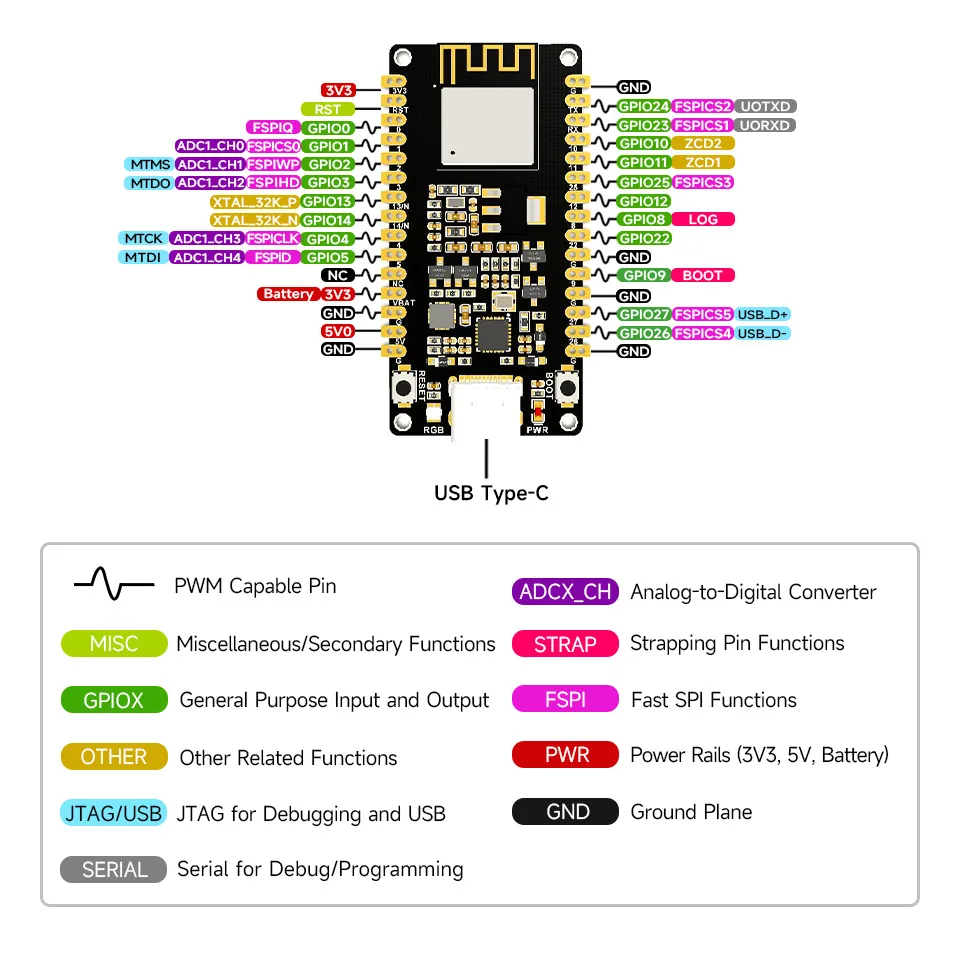

引脚分布​

ESP32-H2-DEV-KIT-N4

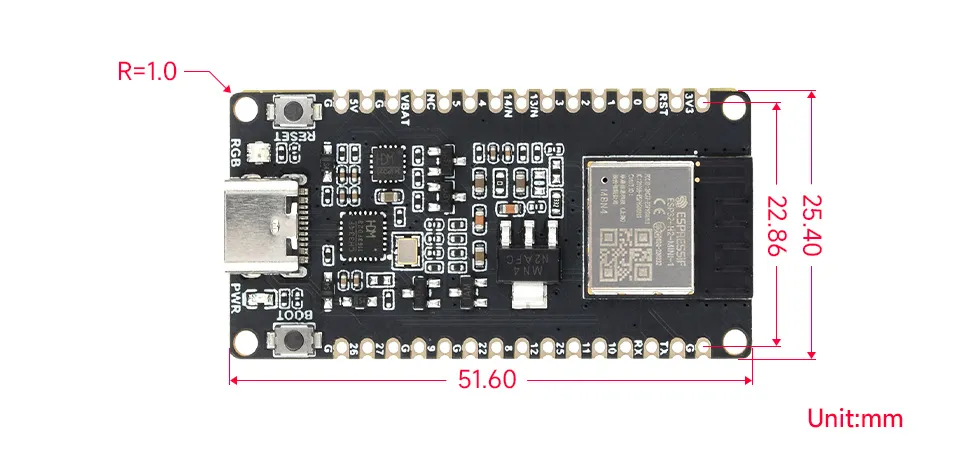

产品尺寸​

ESP32-H2-DEV-KIT-N4
