ESP32-H2-Zero

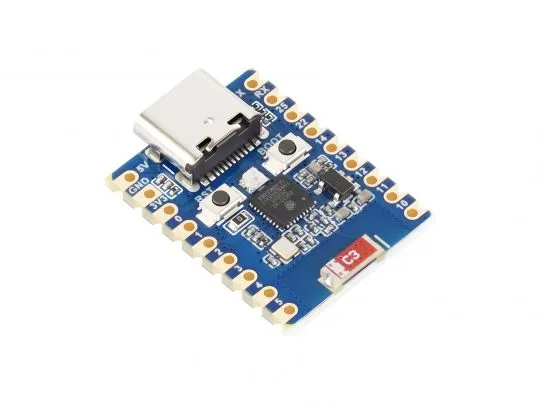

ESP32-H2-Zero（贴片板）

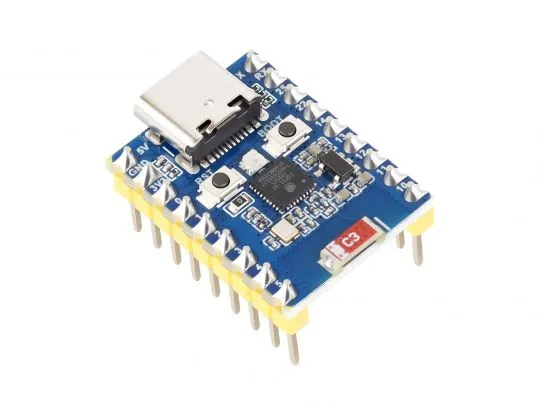

ESP32-H2-Zero-M（排针版）

ESP32-H2-Zero 是一款小巧的微控制器开发板，集成了多种数字接口。

硬件方面，采用 ESP32-H2FH4 芯片，搭载 RISC-V 32 位单核处理器，主频达 96 MHz，内置 320 KB SRAM、128 KB ROM 和 4 KB 低功耗内存，可方便地扩展各种外围设备。

软件方面，支持 ESP-IDF 开发环境和 Arduino IDE，便于快速上手并应用到实际产品中。

产品特性

• 采用 ESP32-H2FH4 芯片，搭载 RISC-V 32 位单核处理器，主频高达 96 MHz
• 集成 320 KB SRAM、128 KB ROM、4 KB LP memory 以及 4MB Flash 存储器
• 集成低功耗蓝牙 (Bluetooth LE) 无线通信 和 IEEE 802.15.4 技术，具有优越的射频性能
• 采用 USB Type-C 接口，无需纠结正反插
• 引出丰富的外设接口，引脚兼容 ESP32-H2-DevKitM-1 开发板，兼容性和扩展性强
• 邮票孔设计，可直接焊接集成到用户自主设计的底板上
• 支持多种低功耗工作状态，可调节通信距离、数据率和功耗之间的平衡，满足各种应用场景的功耗需求

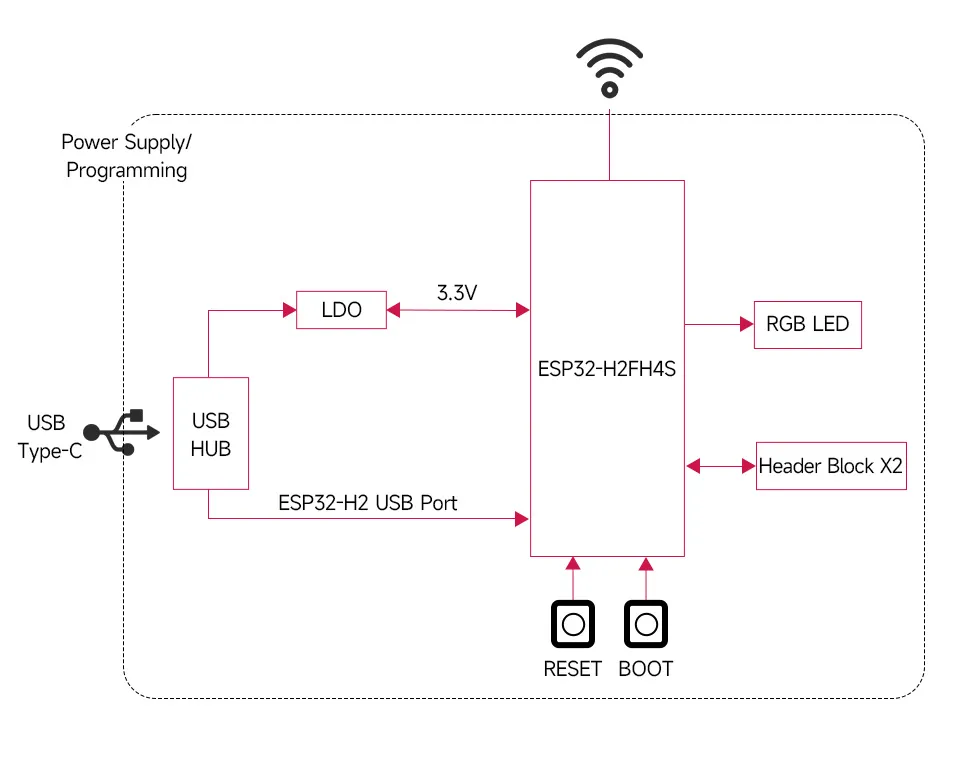

功能框图

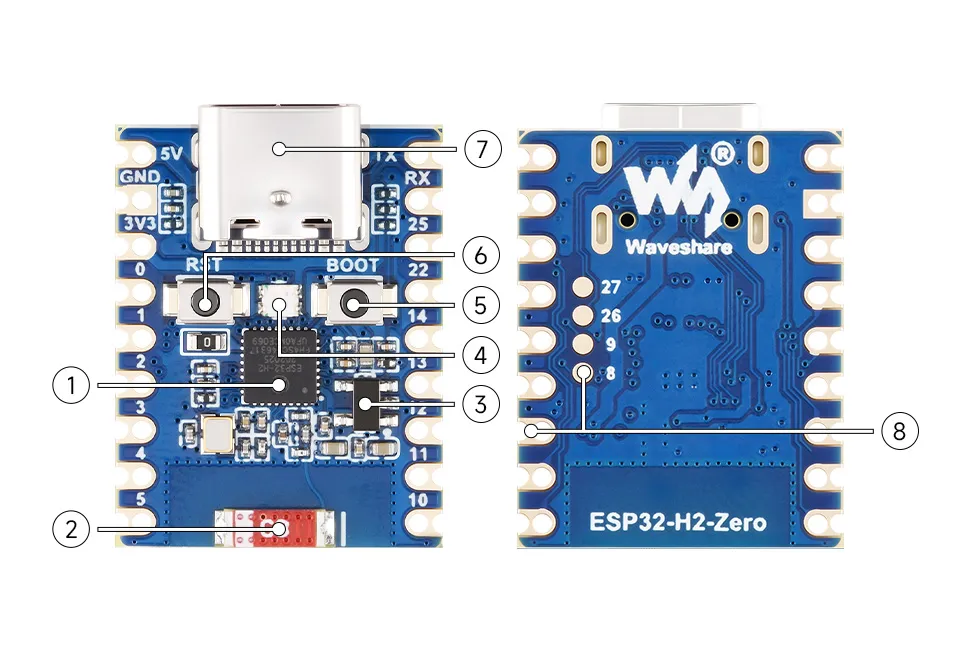

资源接口

1. ESP32-H2FH4S 搭载 RISC-V 32 位单核处理器，主频高达 96MHz
2. 2.4G 陶瓷天线
3. ME6217C33M5G 低压差线性稳压器，最大输出电流 800mA
4. WS2812 炫彩 RGB LED
5. BOOT 按键 按住此键再按复位键，进入下载模式
6. RESET 复位按键
7. USB Type-C 接口 用于程序下载和调试
8. ESP32-H2FH4S 引脚扩展

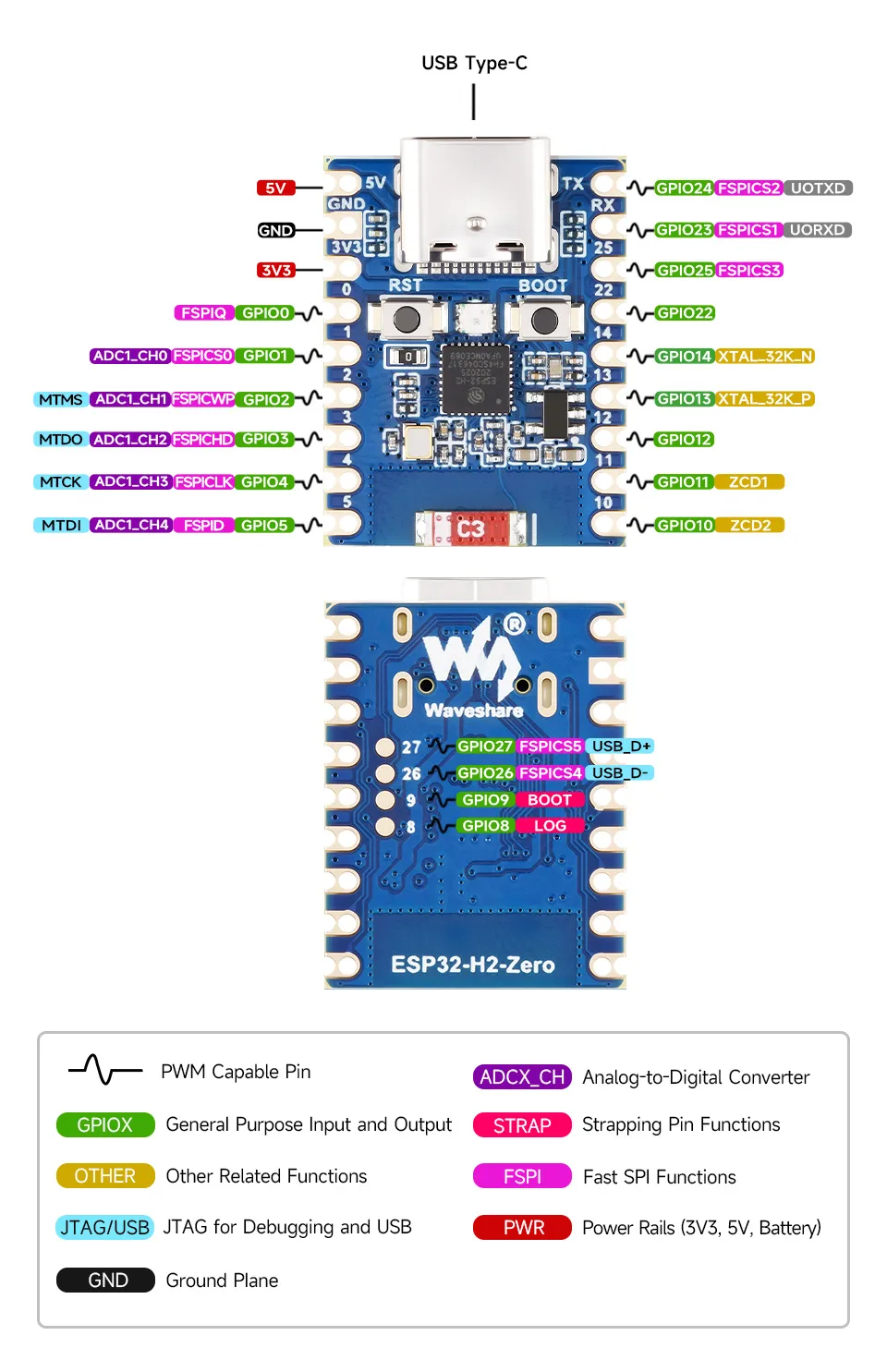

引脚分布

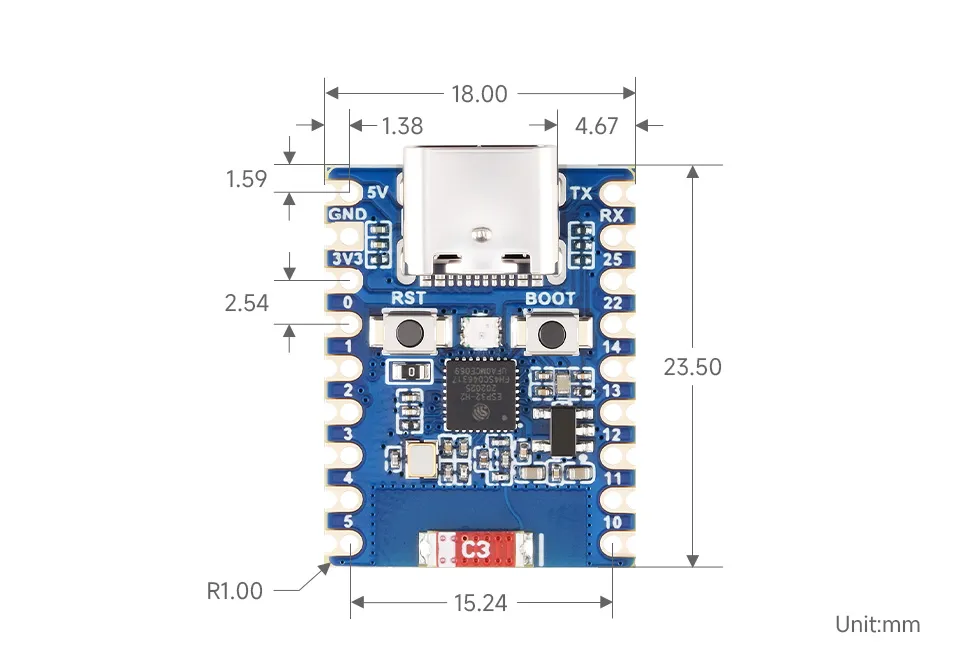

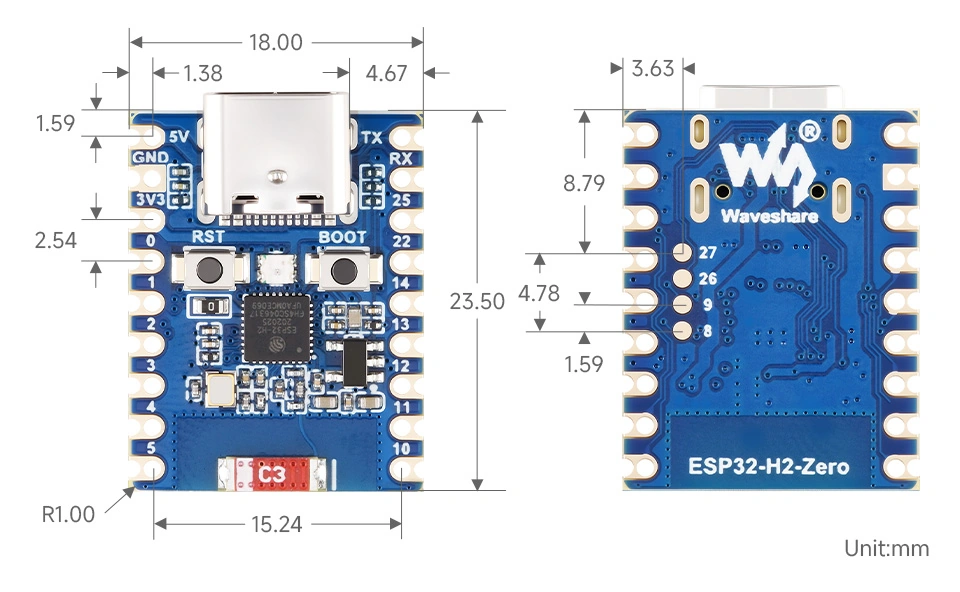

产品尺寸
