ESP-IDF 开发

本章节包含以下内容，请按需阅读：

ESP-IDF 入门教程​

初次接触 ESP32 ESP-IDF 开发，想要快速上手？我们为您准备了一套通用的 入门教程。

请注意：该教程使用 ESP32-S3-Zero 作为教学示例，所有硬件代码均基于其引脚布局。在动手实践前，建议您对照手中的开发板引脚图，确认引脚配置无误。

配置开发环境​

备注

以下教程基于 Windows 开发环境，使用 VS Code 进行开发。

版本要求

ESP-IDF 从 v5.1 开始支持 ESP32-H2。安装 ESP-IDF 时请选择 v5.1 或更高版本。

请参考 微雪 ESP-IDF 入门教程 - 第 1 节 搭建环境 完成 ESP-IDF 开发环境配置。

运行乐鑫官方示例程序​

请参考 微雪 ESP-IDF 入门教程 - 第 2 节 运行示例。

固件烧录、Flash 擦除及下载模式操作请参阅 Flash 固件的烧录与擦除。

示例程序​

ESP-IDF 示例程序位于产品示例程序包的 ESP-IDF 目录中。

示例程序基础例程说明
01_Hello_World打印 Hello World
02_BlinkRGBRGB 灯呼吸效果闪烁变色
03_GetChipID读取芯片 ID
04_BLE手机蓝牙调试助手可搜索到 ESP32 设备，广播数据为 ESP32-H2
05_ieee802154_cli提供命令行，测试 IEEE 802.15.4
06_Zigbee两台设备分别作为 switch 和 light 进行 Zigbee 通信
07_UART短接 GPIO23/24 实现串口数据打印
08_1.83inch连接 1.83inch LCD Module 屏幕实现颜色循环测试、触摸功能测试和lvgl图形库显示

01_Hello_World​

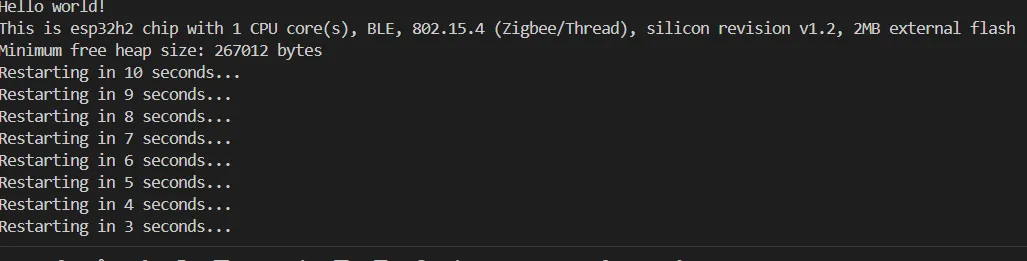

本示例演示 ESP32-H2-Zero 最基本的串口输出功能，程序启动后每十秒通过串口打印 Hello World！

硬件连接​

使用 USB 线将开发板连接到电脑。

软件操作​

  • 该示例兼容 ESP32-C6，无需修改示例代码。
  • 在 ESP-IDF 扩展中选择 ESP32-H2 目标芯片及开发板对应的串口，然后编译、烧录并打开串口监视器。串口号可在 Windows 设备管理器中查看。

运行效果​

02_BlinkRGB​

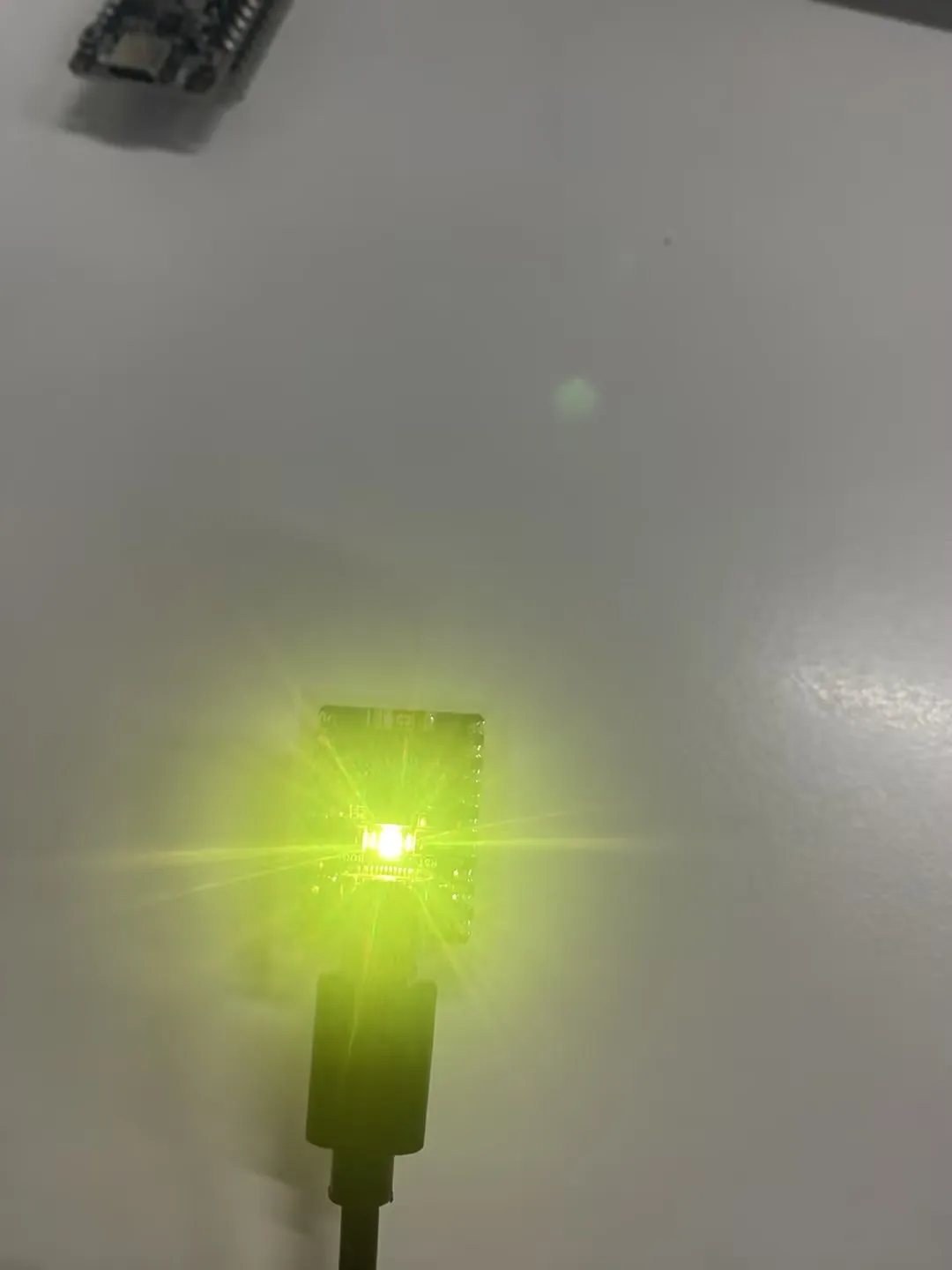

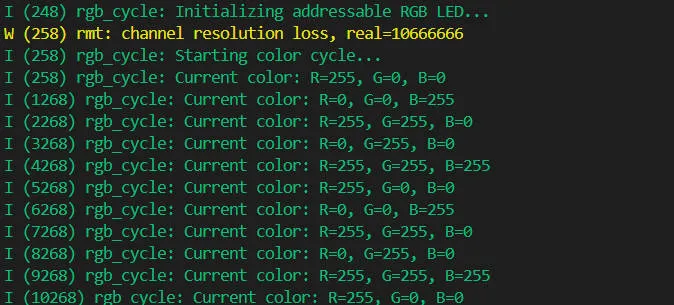

本示例演示板载 RGB 灯的呼吸效果，RGB 灯会闪烁并循环变色。

运行效果​

03_GetChipID​

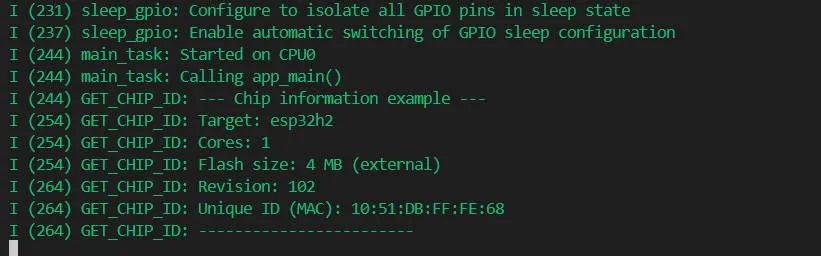

本示例实现获取并打印 ESP32-H2 芯片的硬件信息，包括芯片型号、版本、核心数量以及芯片 ID。

运行效果​

04_BLE​

本示例将开发板设置为 BLE 广播，广播数据为 ESP32-H2，在手机蓝牙调试助手中可以搜索到设备。

参数配置​

首先打开一个 ESP-IDF 终端

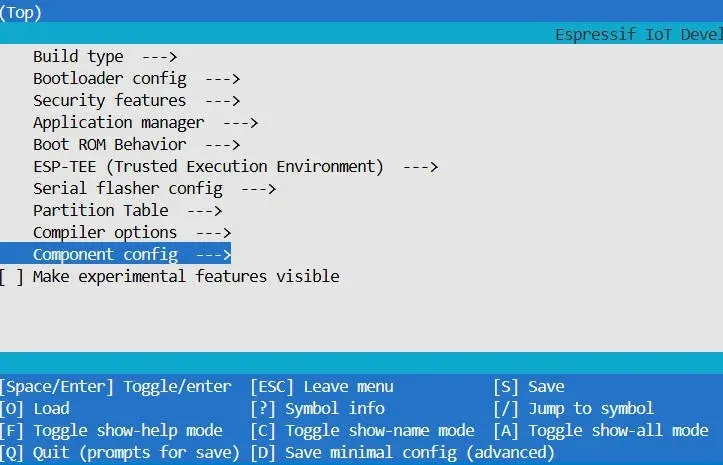

输入 idf.py menuconfig 进入到配置界面，然后跟随图片中选中的选项操作：

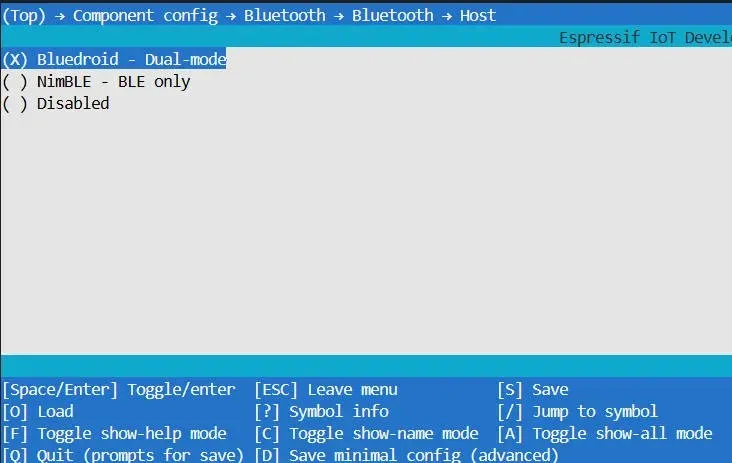

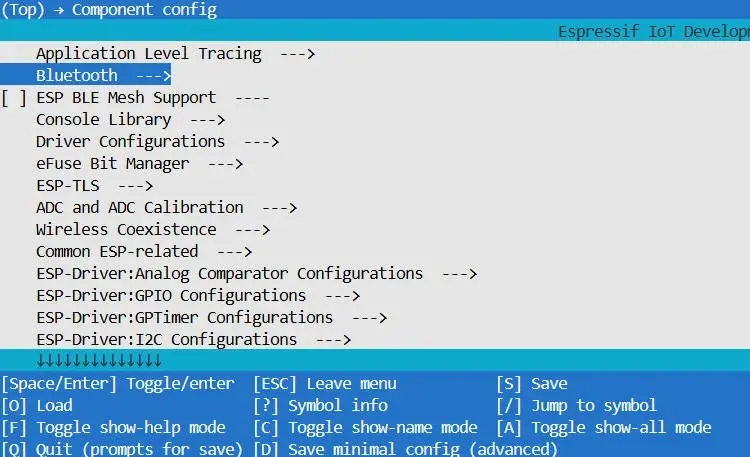

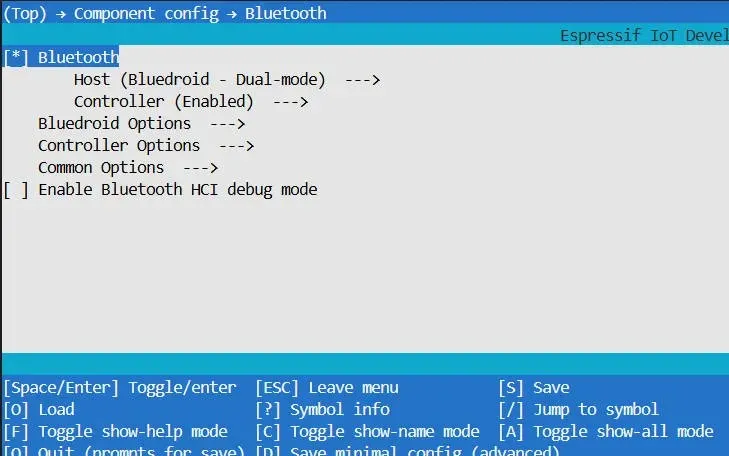

进入 Component config → Bluetooth，启用 Bluetooth，并将 Host 配置为 BLE 支持模式。

蓝牙模式

ESP32-H2 仅支持 Bluetooth LE，不支持经典蓝牙。请勿选择 Bluedroid - Dual-mode。Host 及控制器选项应以当前 ESP-IDF 版本中 ESP32-H2 可用的 BLE 配置为准。

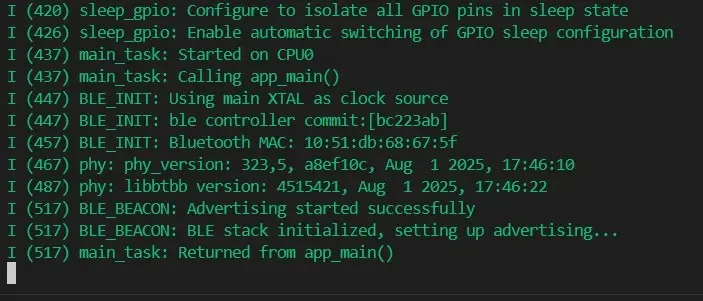

运行效果​

05_ieee802154_cli​

本示例提供 IEEE 802.15.4 命令行，可通过串口终端输入命令进行收发和参数测试。

命令功能
channel -g / -s <n>获取/设置信道号
rx -r <0|1>开启/关闭接收模式
tx <bytes> / tx -l <len>发送 MAC 帧
txpower -g / -s <n>获取/设置发射功率
panid <id> / panid -g设置/获取 PAN ID
shortaddr <addr> / -g设置/获取短地址
extaddr <addr> / -g设置/获取扩展地址
promisc -e / -d / -g开启/关闭/查询混杂模式
coordinator -e / -d / -g开启/关闭/查询协调器模式
cca -g / -m <mode> / -v <val>获取/设置 CCA 模式和阈值
ed -d <duration>能量检测
pending管理 pending 地址表
reg -r / -w读写寄存器
esp154 -e / -d初始化/去初始化 802.15.4 子系统
restart软件复位
free / heap查看堆内存
help查看所有命令帮助

参数配置​

该示例默认将 UART0 作为控制台输出，但开发板的 Type-C 接口在烧录时会同时占用该端口，导致冲突。建议在 ESP-IDF 终端中重新配置控制台输出通道。

首先打开 ESP-IDF 终端。

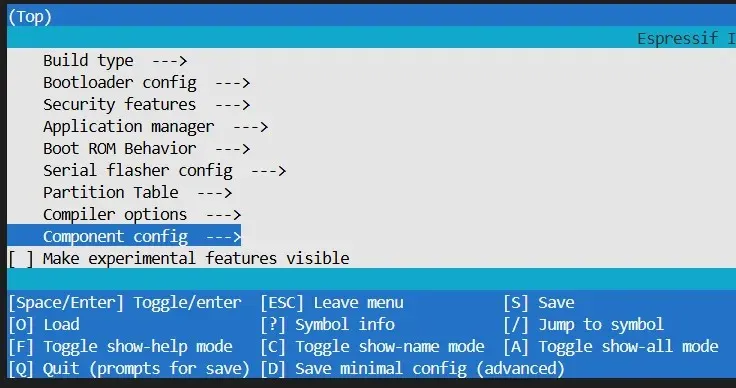

输入 idf.py menuconfig 进入配置界面，然后按下列路径操作：

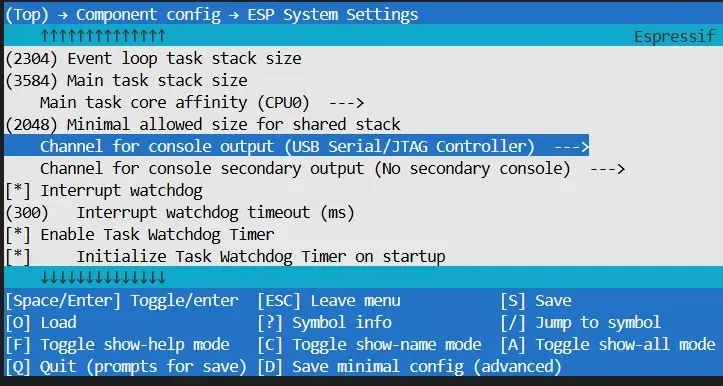

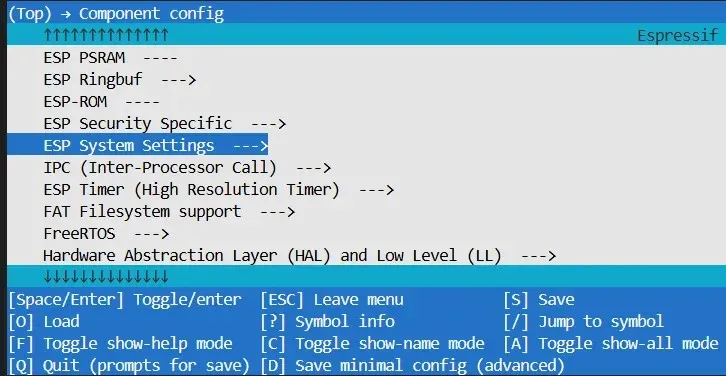

Component config → ESP System Settings → Channel for console output

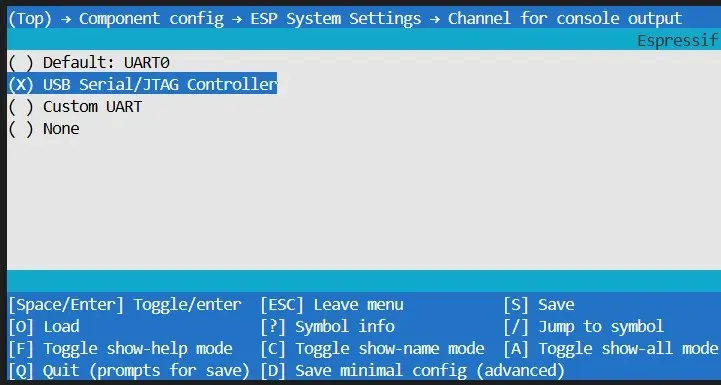

将控制台输出通道从 UART0 改为 USB Serial/JTAG Controller。

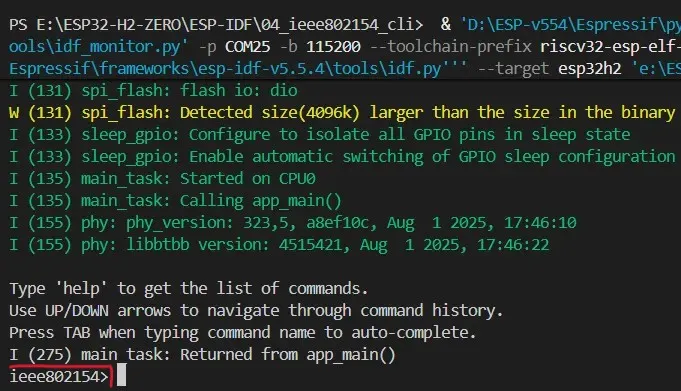

运行效果​

06_Zigbee​

本示例演示 Zigbee 通信，需要两台设备，一台作为 switch，一台作为 light。

硬件要求

该示例需要两块 ESP32-H2 开发板。烧录 HA_on_off_switch 的开发板通过 BOOT 按键控制另一块开发板上的 RGB LED。

烧录顺序

先向一块开发板烧录 HA_on_off_switch，再向另一块开发板烧录 HA_on_off_light。

参数配置​

首先打开一个 ESP-IDF 终端

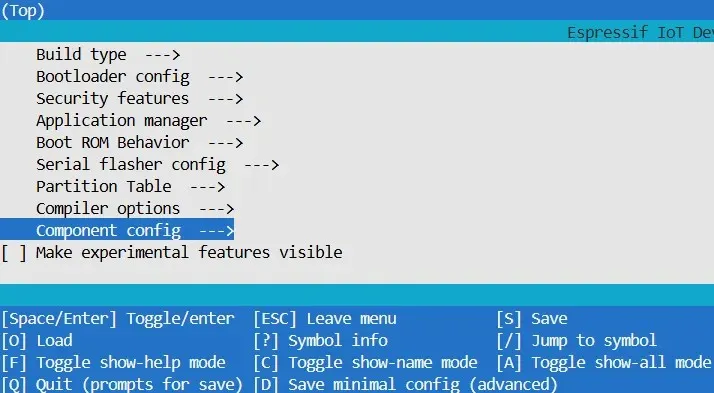

输入 idf.py menuconfig 进入到配置界面，然后跟随图片中选中的选项操作：

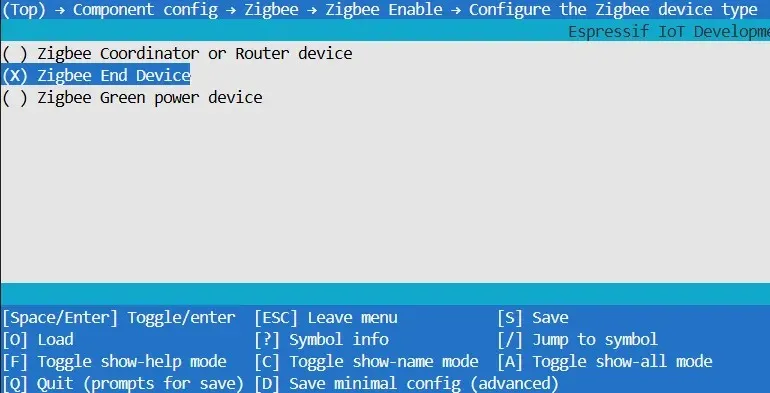

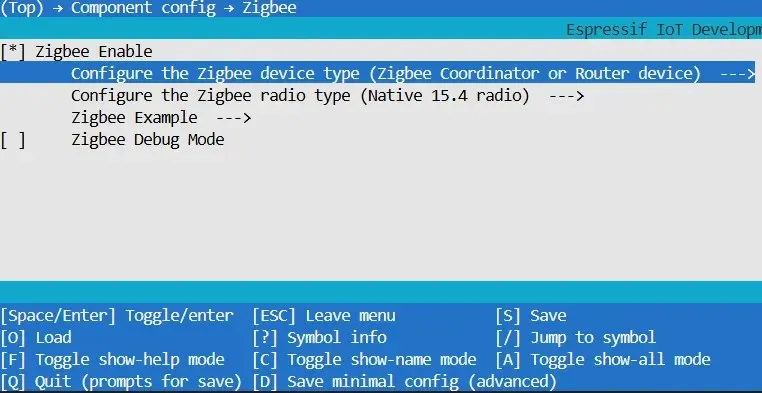

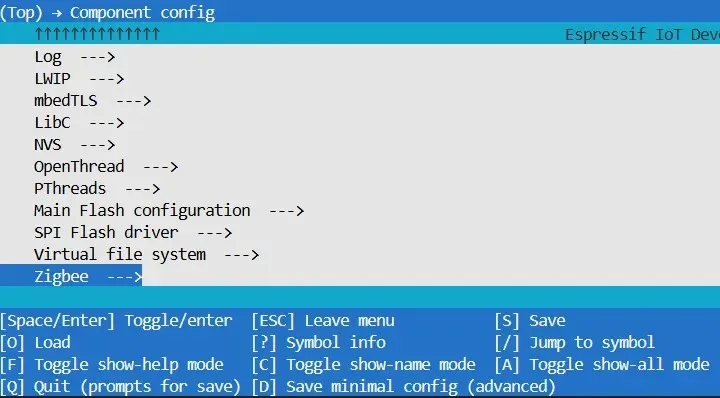

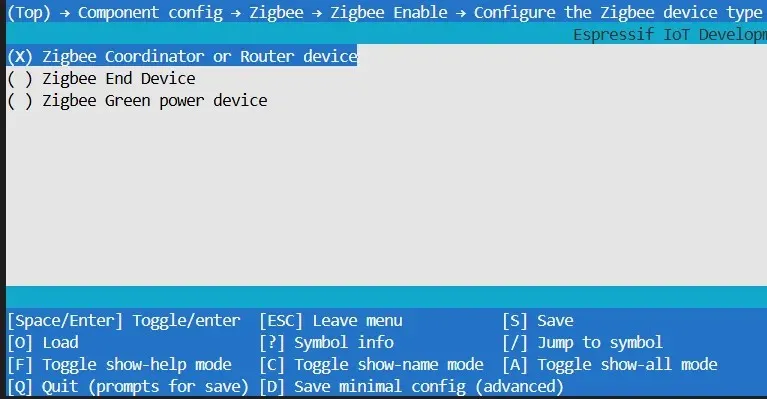

Component config → Zigbee → Configure the Zigbee device type

将准备烧录 switch 示例的开发板配置为 Zigbee Coordinator or Router device。

将准备烧录 light 示例的开发板配置为 Zigbee End device。

运行效果​

在烧录 switch 示例的开发板上按下 BOOT 键，可控制 light 开发板的 RGB LED 亮灭。

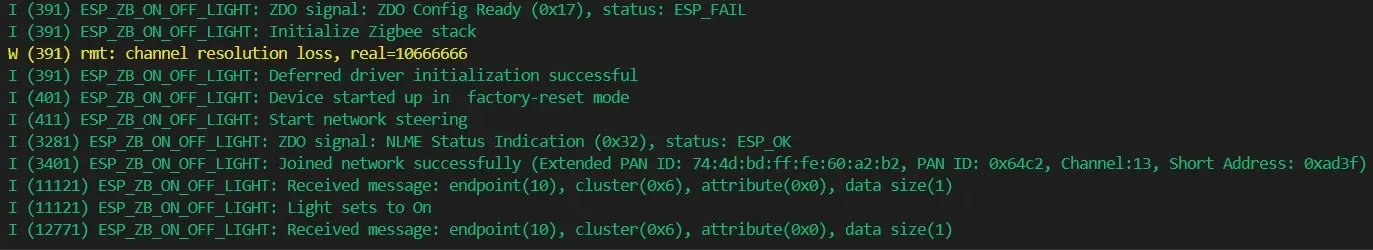

  • light：

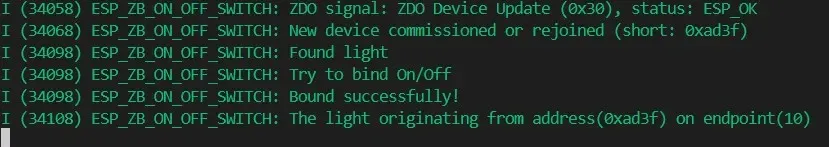

  • switch：

07_UART​

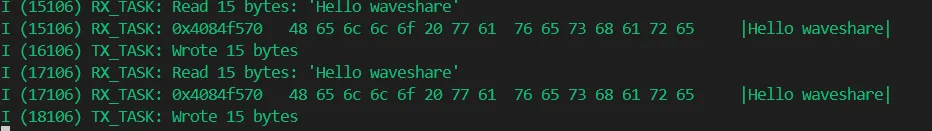

本示例演示 UART 自发自收。使用跳线短接 GPIO23 与 GPIO24 后运行示例。


运行效果​

08_1.83inch​

本示例演示了如何基于 ESP32-H2 开发板驱动 1.83inch Touch LCD Module 触控液晶模组，既实现了颜色循环测试与触摸功能测试，又预留了基于 LVGL 图形库的图片显示能力，支持通过左滑、右滑手势完成图片切换操作。

硬件连接​

1.83inch Touch LCD ModuleESP32-H2-Zero
VCC3V3
GNDGND
LCD_DINGPIO2
LCD_CLKGPIO1
LCD_CSGPIO5
LCD_DCGPIO3
LCD_RSTGPIO4
LCD_BLGPIO24
TP_SDAGPIO25
TP_SCLGPIO22
TP_RSTGPIO10
TP_INTGPIO11

运行效果​

修改项目 main.c 中的 DEMO_IMAGE_ALBUM 宏可切换两种演示模式：

  • 当 #define DEMO_IMAGE_ALBUM 0 时：

    • LCD 颜色循环测试：

      LCD 颜色测试 1LCD 颜色测试 2LCD 颜色测试 3LCD 颜色测试 4

    • LCD 触摸测试：

  • 当 #define DEMO_IMAGE_ALBUM 1 时：

    • LVGL 图片切换测试：

      LVGL 图片切换测试 1LVGL 图片切换测试 2LVGL 图片切换测试 3

文档反馈​

如在使用过程中遇到问题，欢迎留言反馈。
