ESP32-P4-Core-DEV-KIT

ESP32-P4-Core-DEV-KIT

ESP32-P4-Core-DEV-KIT 是微雪基于 ESP32-P4-Core 模组设计的小体积多媒体开发板。板载 ESP32-P4 MCU 和 32MB NOR Flash，ESP32-P4 封装内叠封 32MB PSRAM，可用于 HMI 人机交互、边缘计算、多媒体采集、视觉显示和 IO 扩展等应用验证。

开发板引出 MIPI-CSI、MIPI-DSI、USB OTG 2.0 HS、SPI、I2S、I2C、LED PWM、MCPWM、RMT、ADC、UART、TWAI 等外设接口，并提供 2*20 排针和底部 GPIO 焊盘，可连接显示屏、摄像头、USB 外设和自定义扩展电路。该板已加入 ESP32-P4 Platform 示例仓库 的支持矩阵。

SKU产品
34679ESP32-P4-Core-DEV-KIT
34680ESP32-P4-Core-DEV-KIT-M

产品特性​

  • 处理器
    • 搭载 RISC-V 32 位双核处理器（HP 系统），配备 DSP 和指令集扩展、浮点运算单元（FPU），主频最高 360MHz
    • 搭载 RISC-V 32 位单核处理器（LP 系统），主频最高 40MHz
  • 存储器
    • 128KB HP ROM、16KB LP ROM、768KB HP L2MEM、32KB LP SRAM 和 8KB TCM
    • ESP32-P4 封装内叠封 32MB PSRAM，ESP32-P4-Core 模组集成 32MB NOR Flash
  • 外设接口
    • 板上引出 MIPI-CSI 摄像头接口和 MIPI-DSI 显示接口，可用于图像采集、屏幕显示和 HMI 交互
    • 支持 USB OTG 2.0 HS，可用于扩展 USB 设备或验证高速 USB 应用
    • 引出 SPI、I2S、I2C、LED PWM、MCPWM、RMT、ADC、UART、TWAI 等接口，可连接传感器、音频、控制和通信外设
    • 提供 2*20 排针，底部引出 GPIO 焊盘；可选未焊接排针版或焊接排针版
  • 安全机制
    • 支持安全启动、Flash 加密、硬件加密加速器和硬件随机数生成器
    • 支持硬件访问保护，可用于访问权限管理和权限分离

硬件说明​

ESP32-P4-Core-DEV-KIT 硬件说明

  1. ESP32-P4-Core 模组 内置 ESP32-P4 与 32MB NOR Flash，ESP32-P4 封装内叠封 32MB PSRAM
  2. MIPI-CSI 接口 MIPI 2-lane 摄像头接口，可用于摄像头采集
  3. MIPI-DSI 接口 MIPI 2-lane 显示接口，可连接匹配的 DSI 显示屏
  4. USB OTG 2.0 HS 接口 可用于 USB OTG 应用验证
  5. 2*20 排针 引出可编程 GPIO，可连接外设模块和自定义底板
  6. 底部 GPIO 焊盘 可用于小体积集成或固定接线场景
  7. BOOT 按键 / RST 按键 用于进入下载模式和复位开发板

引脚定义​

ESP32-P4-Core-DEV-KIT 引脚定义

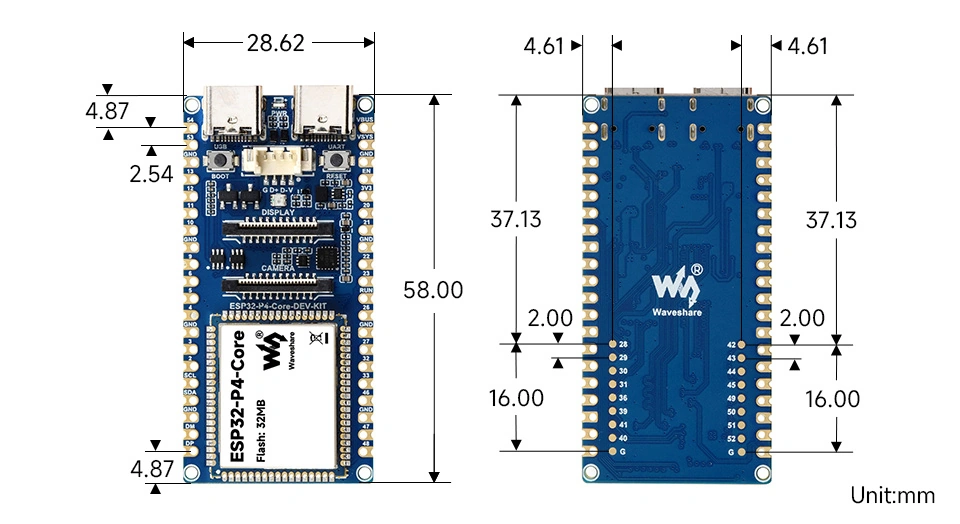

产品尺寸​

ESP32-P4-Core-DEV-KIT 产品尺寸

开发工具介绍​

ESP32-P4-Core-DEV-KIT 可使用 ESP-IDF 开发。Arduino 平台对 ESP32-P4 的支持仍在适配中，当前文档以 ESP-IDF 开发流程和示例为主。

注意

ESP32-P4 目前在 Arduino 平台的适配范围有限，现阶段建议使用 ESP-IDF 开发。 Arduino 平台相关讨论见 Support of Arduino。

ESP-IDF，全称 Espressif IoT Development Framework，是乐鑫科技为 ESP 系列芯片提供的开发框架。科技为 ESP 系列芯片提供的开发框架。ESP-IDF 使用 C / C++ 开发，包含构建系统、调试、烧录和串口监视等工具，可在命令行下使用，也可配合 Visual Studio Code 和 Espressif IDF 扩展使用。开发环境配置见 ESP-IDF (VS Code) 开发环境搭建教程，该页面同时提供相关示例程序说明。
