ESP32-P4-Module

ESP32-P4-Module

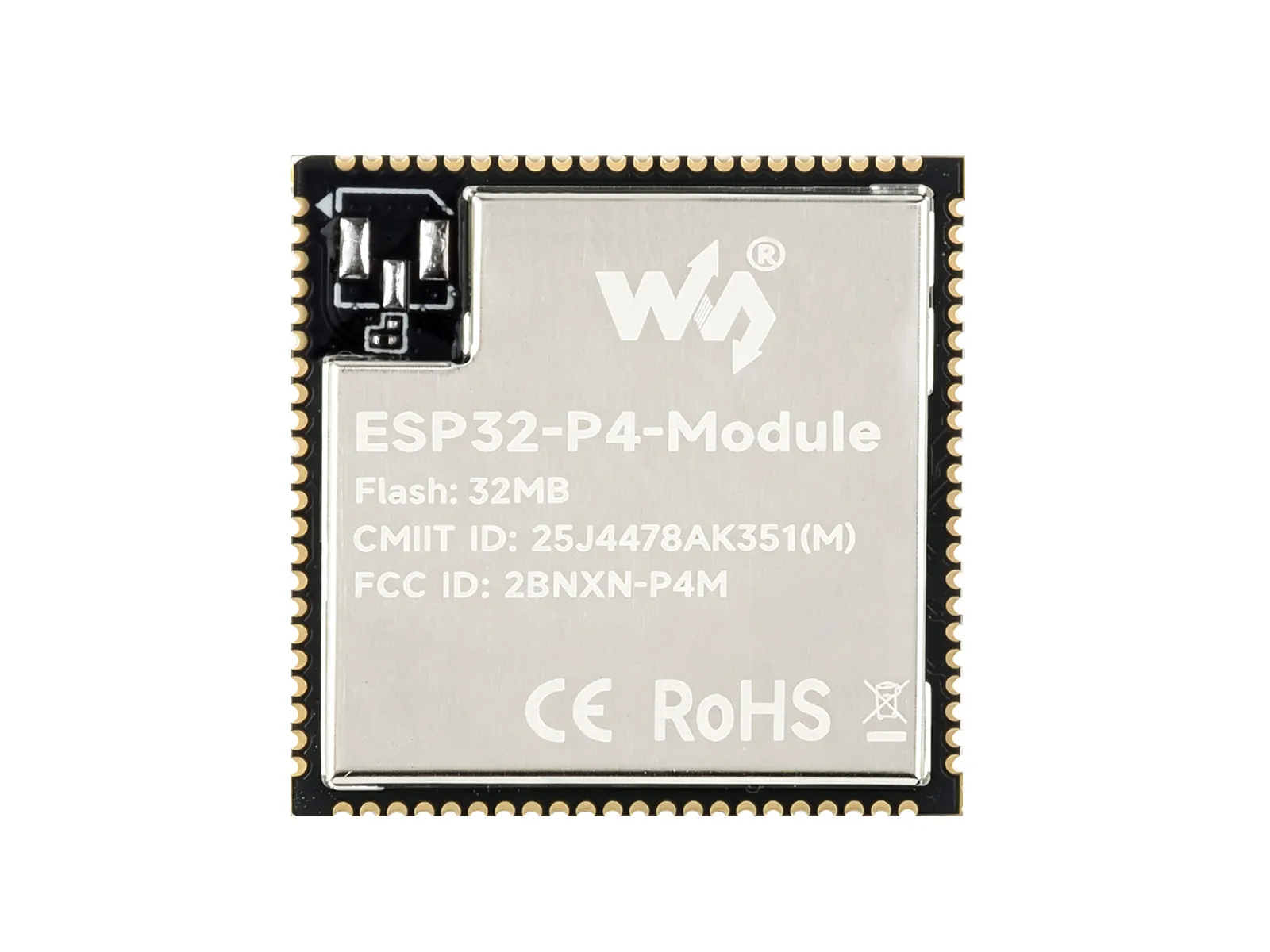

ESP32-P4-Module-32MB

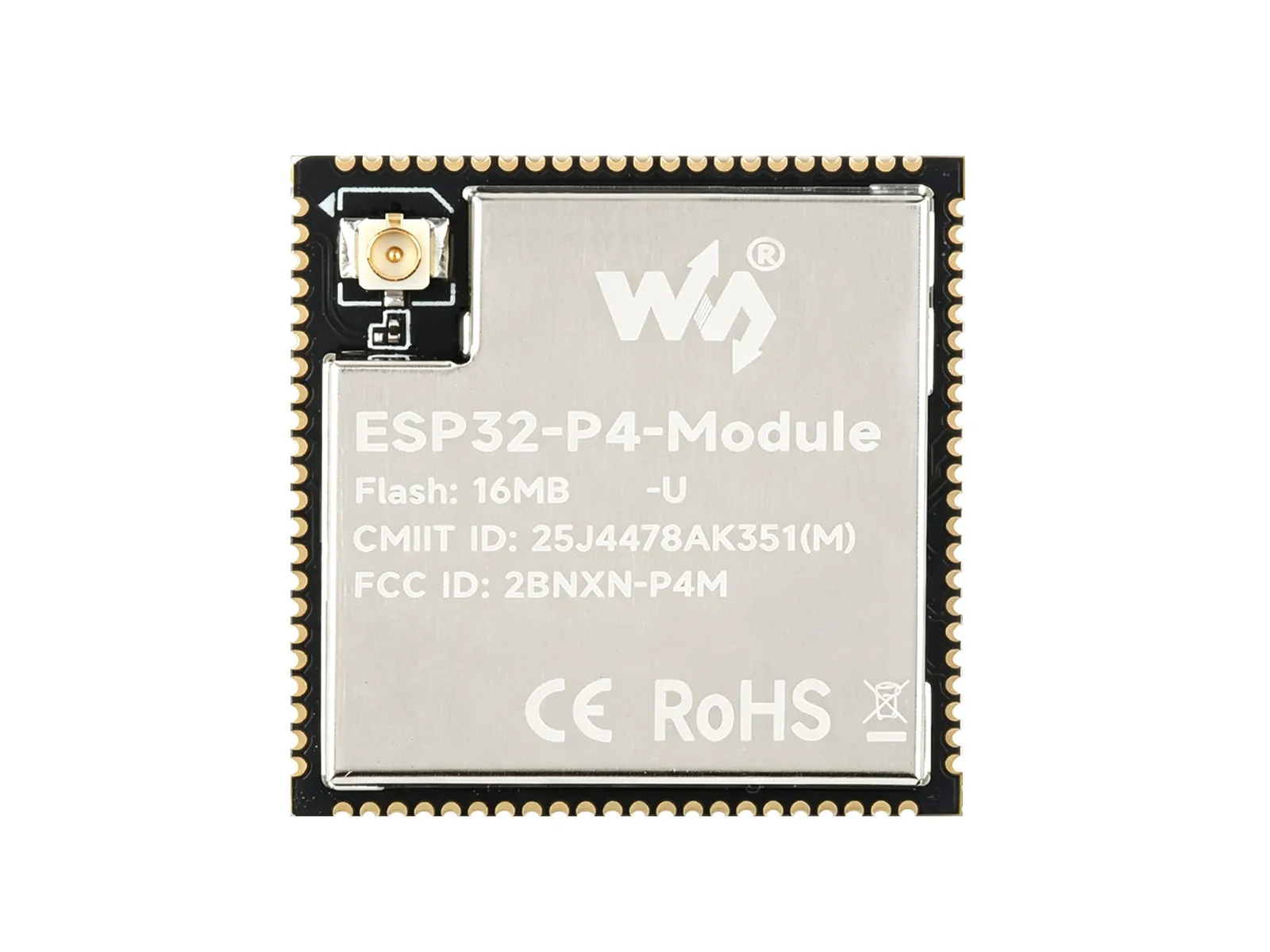

ESP32-P4-Module-U

ESP32-P4-Module-32MB-U

ESP32-P4-Module 是微雪（Waveshare）基于 ESP32-P4 芯片设计的双核 RISC-V 模组，使用 ESP32-C6H8 拓展 Wi-Fi 6 功能。模组支持 MIPI-CSI（集成图像信号处理器 ISP）和 MIPI-DSI 接口，以及 SPI、I2S、I2C、LED PWM、MCPWM、RMT、ADC、UART 和 TWAI™ 等常用外设，此外还支持 USB OTG 2.0 HS、以太网和 SDIO Host 3.0。ESP32-P4 芯片集成数字签名外设和专用密钥管理单元。

SKU	产品
28101	ESP32-P4-Module
32604	ESP32-P4-Module-32MB
35057	ESP32-P4-Module-U
35058	ESP32-P4-Module-32MB-U

产品特性

• 处理器
  • 搭载 RISC-V 32 位双核处理器（HP 系统），配备 DSP 和指令集扩展、浮点运算单元（FPU），主频高达 360 MHz
  • 搭载 RISC-V 32 位单核处理器（LP 系统），主频高达 40 MHz
  • 搭载 ESP32-C6 Wi-Fi/Bluetooth 协处理器，通过 SDIO 拓展 Wi-Fi 6/Bluetooth 5 等功能
• 存储器
  • 128 KB 的高性能（HP）系统只读存储器（ROM）
  • 16 KB 的低功耗（LP）系统只读存储器（ROM）
  • 768 KB 的高性能（HP）L2 内存（L2MEM）
  • 32 KB 的低功耗（LP）SRAM
  • 8 KB 的系统紧密耦合内存（TCM）
  • 封装内叠封 32 MB PSRAM，QSPI 接口连接 16 MB/32 MB Nor Flash

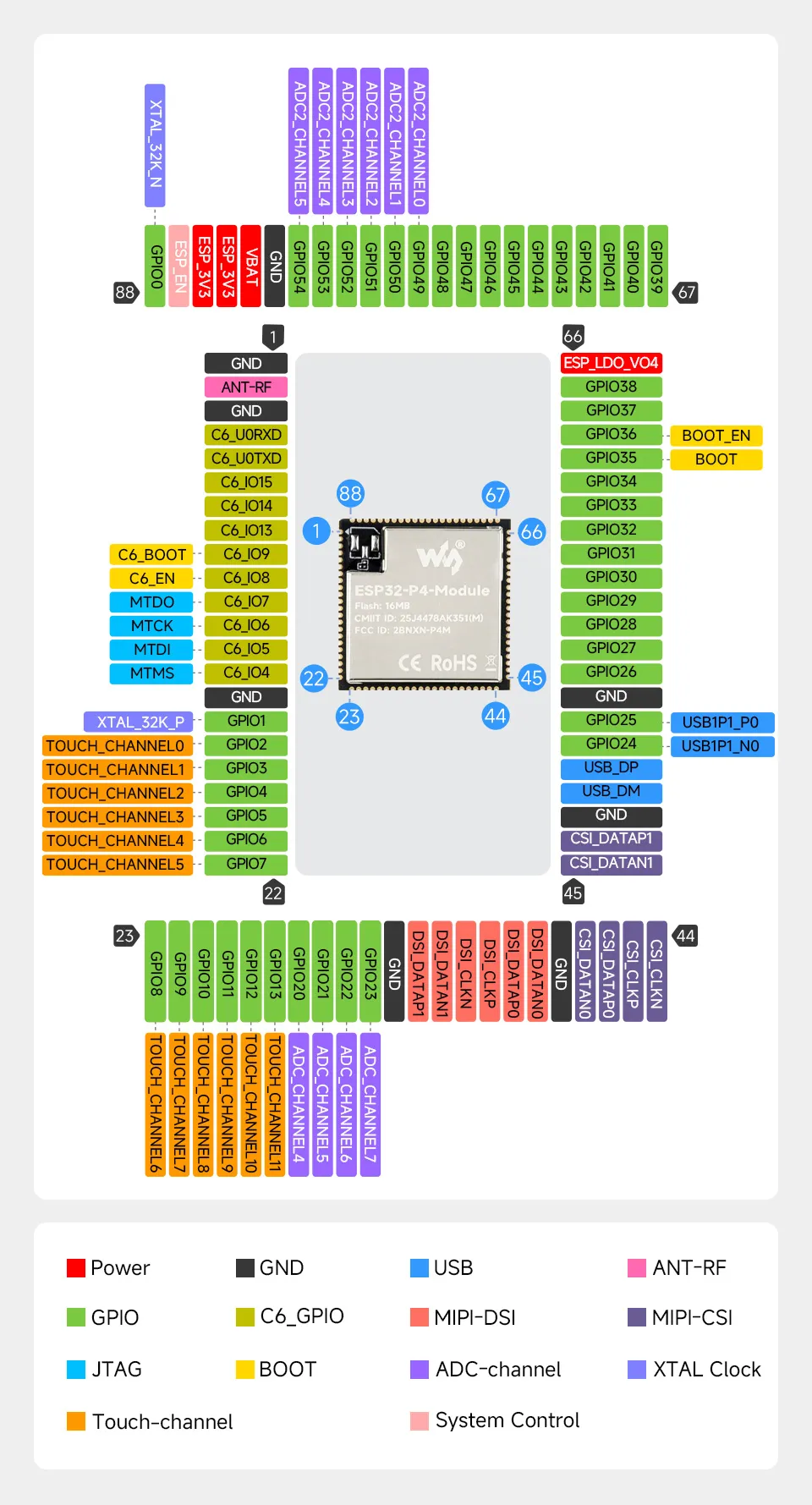

引脚定义

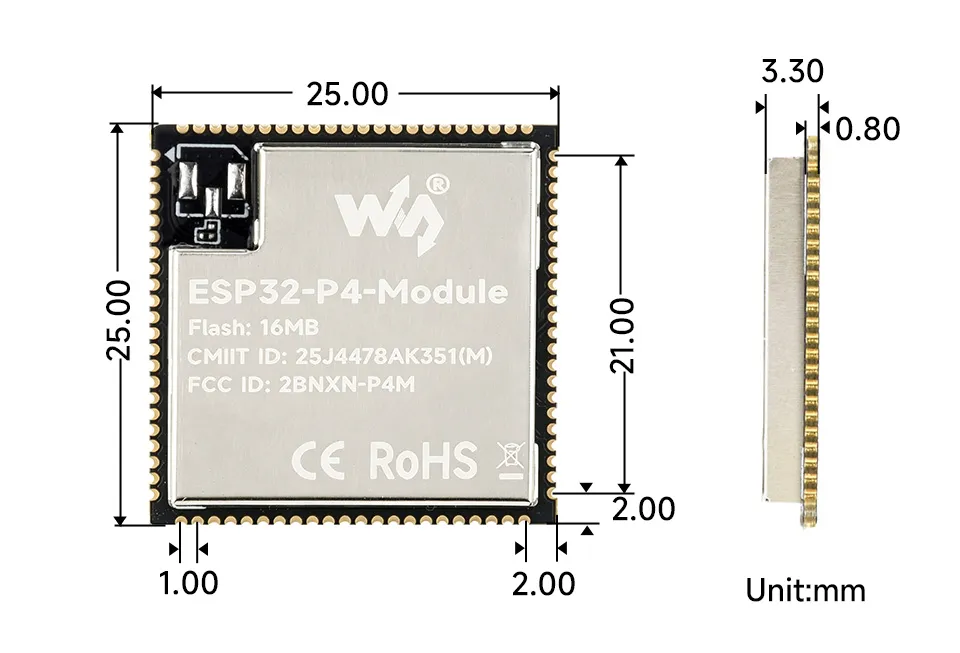

产品尺寸

引脚说明

引脚编号	信号名称	说明	复用功能
1	GND	接地脚
2	LNA_OUT	ESP32-C6 的天线引脚，默认引出到引脚焊盘，可通过预留的 0R 电阻切换至 IPEX 1 代天线座
3	GND	接地脚
4	C6_U0RXD	ESP32-C6 的 UART RXD，可用于 ESP32-C6 烧录固件
5	C6_U0TXD	ESP32-C6 的 UART TXD，可用于 ESP32-C6 烧录固件
6	C6_IO15	ESP32-C6 GPIO15
7	C6_IO14	ESP32-C6 GPIO14
8	C6_IO13	ESP32-C6 GPIO13
9	C6_IO9	ESP32-C6 GPIO9；若 C6_GPIO8 为上拉模式，上电前拉低情况下，可进入下载模式	C6_BOOT
10	C6_IO8	ESP32-C6 GPIO8；建议上拉 10k 电阻到 3.3V	C6_BOOT_EN
11	C6_IO7	ESP32-C6 GPIO7；C6 JTAG GPIO	MTDO
12	C6_IO6	ESP32-C6 GPIO6；C6 JTAG GPIO	MTCK
13	C6_IO5	ESP32-C6 GPIO5；C6 JTAG GPIO	MTDI
14	C6_IO4	ESP32-C6 GPIO4；C6 JTAG GPIO	MTMS
15	GND	接地脚
16	GPIO1	GPIO1，可与 GPIO0 共同连接 32.768KHz 晶振，LP 系统晶振源	XTAL_32K_P
17	GPIO2	GPIO2	TOUCH_CHANNEL0
18	GPIO3	GPIO3	TOUCH_CHANNEL1
19	GPIO4	GPIO4	TOUCH_CHANNEL2
20	GPIO5	GPIO5	TOUCH_CHANNEL3
21	GPIO6	GPIO6	TOUCH_CHANNEL4
22	GPIO7	GPIO7	TOUCH_CHANNEL5
23	GPIO8	GPIO8	TOUCH_CHANNEL6
24	GPIO9	GPIO9	TOUCH_CHANNEL7
25	GPIO10	GPIO10	TOUCH_CHANNEL8
26	GPIO11	GPIO11	TOUCH_CHANNEL9
27	GPIO12	GPIO12	TOUCH_CHANNEL10
28	GPIO13	GPIO13	TOUCH_CHANNEL11
29	GPIO20	GPIO20	ADC1_CHANNEL4
30	GPIO21	GPIO21	ADC1_CHANNEL5
31	GPIO22	GPIO22	ADC1_CHANNEL6
32	GPIO23	GPIO23	ADC1_CHANNEL7
33	GND	接地脚
34	DSI_DATAP1	MIPI-DSI 数据信号线
35	DSI_DATAN1	MIPI-DSI 数据信号线
36	DSI_CLKN	MIPI-DSI 时钟信号线
37	DSI_CLKP	MIPI-DSI 时钟信号线
38	DSI_DATAP0	MIPI-DSI 数据信号线
39	DSI_DATAN0	MIPI-DSI 数据信号线
40	GND	接地脚
41	CSI_DATAN0	MIPI-CSI 数据信号线
42	CSI_DATAP0	MIPI-CSI 数据信号线
43	CSI_CLKP	MIPI-CSI 时钟信号线
44	CSI_CLKN	MIPI-CSI 时钟信号线
45	CSI_DATAN1	MIPI-CSI 数据信号线
46	CSI_DATAP1	MIPI-CSI 数据信号线
47	GND	接地脚
48	USB_DM	USB 2.0 高速脚
49	USB_DP	USB 2.0 高速脚
50	GPIO24	GPIO24；USB 2.0 全速脚	USB1P1_N0
51	GPIO25	GPIO25；USB 2.0 全速脚	USB1P1_P0
52	GND	接地脚
53	GPIO26	GPIO26
54	GPIO27	GPIO27
55	GPIO28	GPIO28
56	GPIO29	GPIO29
57	GPIO30	GPIO30
58	GPIO31	GPIO31
59	GPIO32	GPIO32
60	GPIO33	GPIO33
61	GPIO34	GPIO34
62	GPIO35	GPIO35；若 GPIO36 为上拉模式，上电前拉低情况下，可进入下载模式	BOOT
63	GPIO36	GPIO36；建议上拉 10k 电阻到 3.3V	BOOT_EN
64	GPIO37	GPIO37
65	GPIO38	GPIO38
66	ESP_LDO_VO4	ESP32-P4 内部 LDO 输出脚，默认输出 1.8V；可通过程序控制输出电压，控制 GPIO39~GPIO48 的电压域
67	GPIO39	GPIO39
68	GPIO40	GPIO40
69	GPIO41	GPIO41
70	GPIO42	GPIO42
71	GPIO43	GPIO43
72	GPIO44	GPIO44
73	GPIO45	GPIO45
74	GPIO46	GPIO46
75	GPIO47	GPIO47
76	GPIO48	GPIO48
77	GPIO49	GPIO49	ADC2_CHANNEL0
78	GPIO50	GPIO50	ADC2_CHANNEL1
79	GPIO51	GPIO51	ADC2_CHANNEL2
80	GPIO52	GPIO52	ADC2_CHANNEL3
81	GPIO53	GPIO53	ADC2_CHANNEL4
82	GPIO54	GPIO54	ADC2_CHANNEL5
83	GND	接地脚
84	VBAT	ESP32-P4 LP 电源供电脚，可接电池，建议默认接入 3.3V
85	ESP_3V3	电源供电脚，建议默认接入 3.3V
86	ESP_3V3	电源供电脚，建议默认接入 3.3V
87	ESP_EN	ESP32-P4 使能脚，默认拉高使能
88	GPIO0	GPIO0，可与 GPIO1 共同连接 32.768KHz 晶振，LP 系统晶振源	XTAL_32K_N

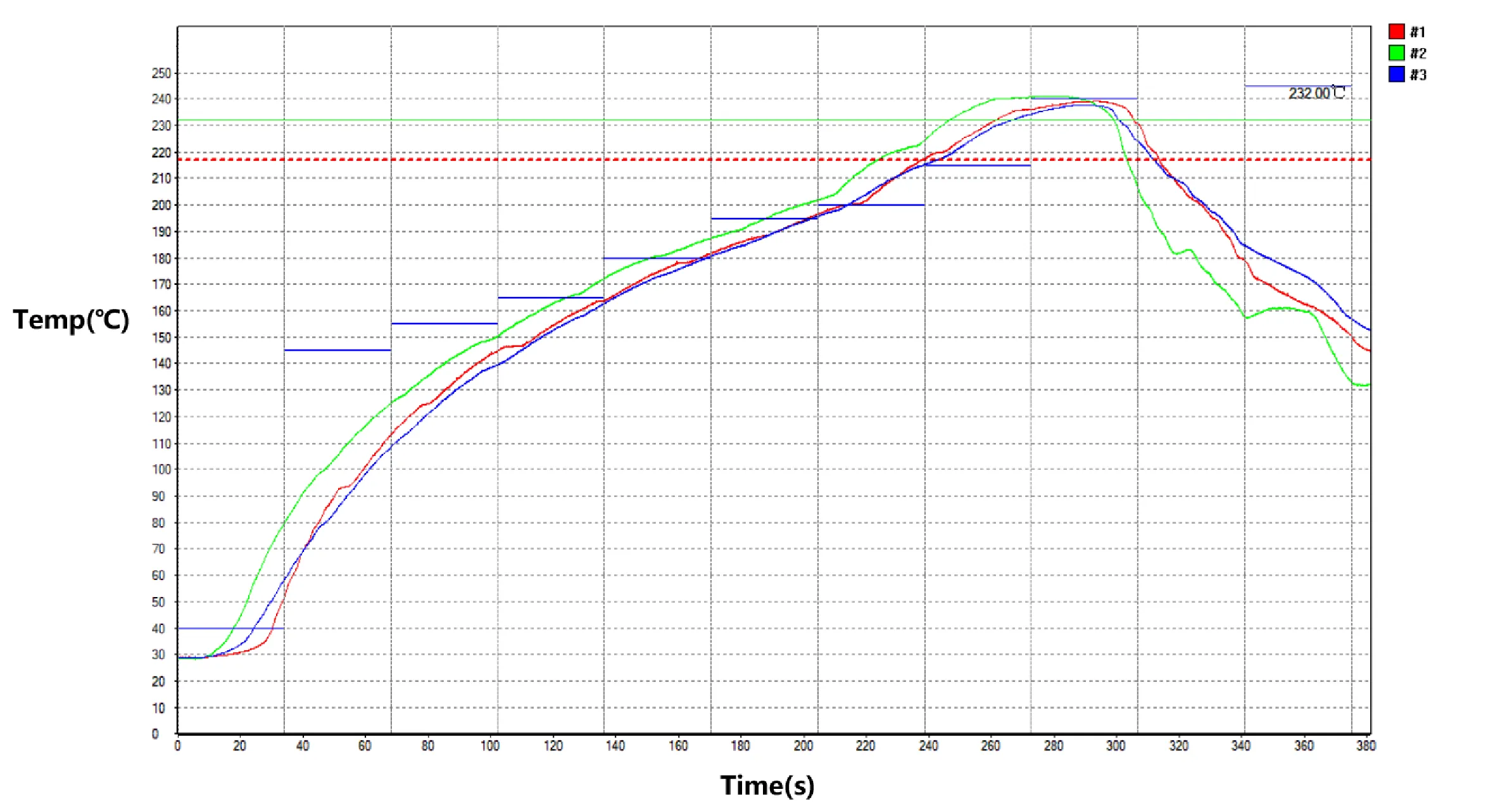

加工温度曲线

• 模组为无铅工艺加工。如若后续二次贴片加工，建议模组只过一次回流焊

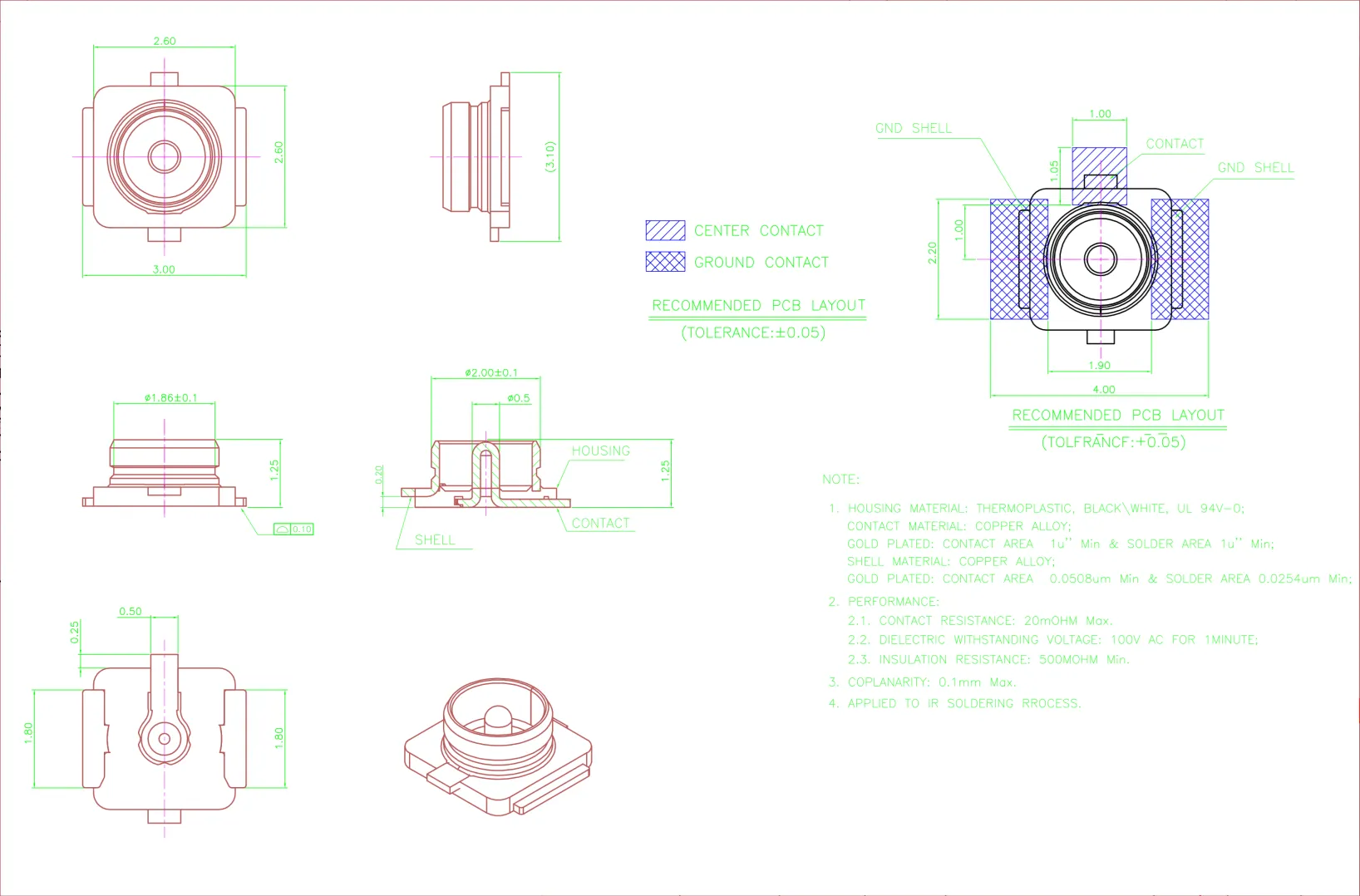

IPEX 1 代天线座图纸
