ESP32-P4-Module-DEV-KIT

全新升级

您正在浏览全新文档。如果您更熟悉旧版的浏览方式，仍可访问对应的 旧版页面。

开发板

A 套餐

B 套餐

C 套餐

ESP32-P4-Module-DEV-KIT 是一款微雪 (Waveshare) 设计的基于 ESP32-P4 芯片的双核 RISC-V 高性能开发板；支持丰富的人机交互接口，包含 MIPI-CSI（集成图像信号处理器 ISP）和 MIPI-DSI 接口，此外还支持 SPI、I2S、I2C、LED PWM、MCPWM、RMT、ADC、UART 和 TWAI™ 等常用外设。它还支持 USB OTG 2.0 HS、以太网和 SDIO Host 3.0，以实现高速连接；芯片集成数字签名外设和专用密钥管理单元，保证其安全性，ESP32-P4-Module-DEV-KIT 专为高性能和高安全的应用设计，充分满足嵌入式应用对人机界面支持、边缘计算能力和 IO 连接特性等方面提出的更高需求。

产品特性

• 处理器
  • 搭载 RISC-V 32 位双核处理器（HP 系统），配备 DSP 和指令集扩展、浮点运算单元（FPU），主频高达 400MHz
  • 搭载 RISC-V 32 位单核处理器（LP 系统），主频高达 40MHz
  • 搭载 ESP32-C6 WIFI/BT 协处理器，通过 SDIO 拓展 WIFI 6/Bluetooth 5 等功能
• 存储器
  • 128 KB 的高性能（HP）系统只读存储器（ROM）。
  • 16 KB 的低功耗（LP）系统只读存储器（ROM）。
  • 768 KB 的高性能（HP）L2 内存（L2MEM）。
  • 32 KB 的低功耗（LP）SRAM。
  • 8 KB 的系统紧密耦合内存（TCM）。
  • 封装内叠封 32 MB PSRAM，模组集成 16MB Nor Flash
• 外设接口
  • 板上引出 2*20 排针，引出 28 个剩余可编程 GPIO，支持丰富的外围设备
  • 板载 Type-A USB 2.0 OTG 接口、百兆以太网接口、SDIO3.0 SD 卡槽、Type-C UART 烧录口，方便不同场景使用
  • 板载扬声器接口、麦克风、3.5mm 耳机接口，可使用 Codec 芯片和功放芯片实现理想的音频功能需求
  • 板载 MIPI-CSI 高清摄像头接口，支持全高清 1080P 画面采集及编码，集成图像信号处理器（ISP）、H264 视频编码器，支持 H.264 & JPEG 视频编码（1080P @30fps），方便应用到计算机视觉、机器视觉等领域
  • 板载 MIPI-DSI 高清屏显接口，集成像素处理加速器（PPA）、2D 图形加速控制器（2D DMA），支持 JPEG 图像解码（1080P @30fps），为高清屏显和流畅的 HMI 体验提供了强大支持，方便应用到智能家居中控屏、工业中控屏、自动贩卖机等场景
  • 预留 PoE 模块接口，使开发板的供电方式更加灵活，仅一根网线接入 PoE 设备即可让 ESP32-P4-Module-DEV-KIT 系列实现联网和供电

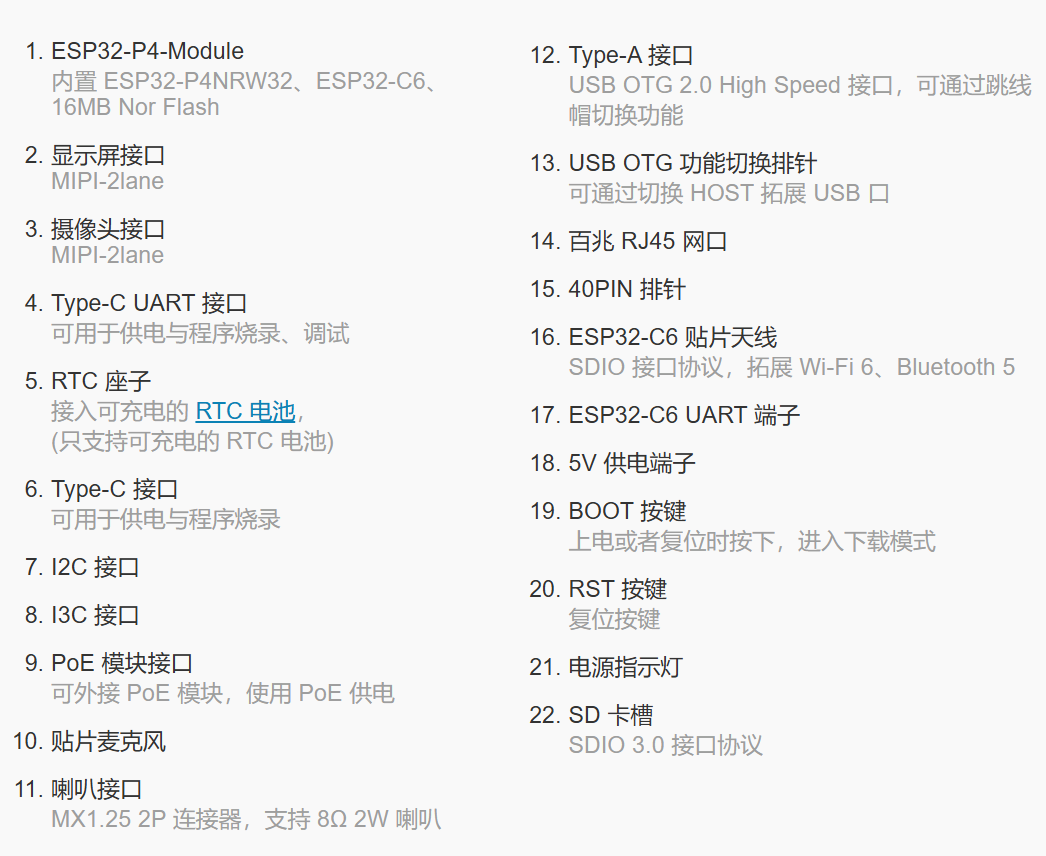

硬件说明

引脚定义

产品尺寸

开发工具介绍

这两种开发方式各有其优势，开发者可以根据自身需求和技能水平进行选择。Arduino 适合初学者和非专业人士，因其简单易学、上手快。而对于有专业背景或对性能要求较高的开发者，ESP-IDF 是更好的选择，它提供了更高级的开发工具和更强的控制能力，适用于复杂项目的开发。

• Arduino IDE 是一款便捷灵活、方便上手的开源电子原型平台。不需要太多基础，简单学习后，你也可以快速地进行开发。同时，Arduino 拥有庞大的全球用户社区，提供了海量的开源代码、项目示例和教程，还有丰富的库资源，封装了复杂功能，让开发者能快速实现各种功能。您可以参考 Arduino IDE 开发环境搭建教程 完成初始设置，教程中同时提供了相关示例程序供参考。

• ESP-IDF，全称 Espressif IDE，是乐鑫科技为 ESP 系列芯片推出的专业开发框架。它使用 C 语言开发，包括编译器、调试器、烧录工具等，可在命令行下或使用集成开发环境（如 Visual Studio Code 配合 Espressif IDF 插件）进行开发，插件提供代码导航、项目管理、调试等功能。我们推荐使用 VS Code 进行开发，具体配置过程可参考 ESP-IDF (VS Code) 开发环境搭建教程，教程中同时提供了相关示例程序供参考。
