产品 FAQ

问:开发板支持哪些屏幕?

答: 请先查阅组件说明文档确认适配的屏幕类型:esp32_p4_platform

若您有其他屏幕的适配需求,或想咨询特定屏幕的支持情况,可通过Waveshare的官方售后支持或者以下地址提交Issue反馈:

Request Support

我们会及时跟进并回复您的诉求。

问:如何确认 ESP32-P4 芯片版本?

答:可以使用乐鑫官方 Flash Download Tool 读取 ESP32-P4 芯片版本。在 Windows 电脑上,按产品的硬件连接方式连接 ESP32-P4 下载接口,使 ESP32-P4 进入下载模式,并关闭占用对应端口的串口监视器。

  1. 下载并解压 乐鑫 Flash Download Tool 烧录工具。

  2. 运行解压后的 .exe 文件,在 "ChipType" 中选择 "ESP32-P4"。其余选项按实际下载接口选择,然后点击 "OK"。

    Flash Download Tool 中选择 ESP32-P4 芯片类型

  3. 切换到 "chipInfoDump" 选项卡,在 "Device" 区域的 "port" 中选择 ESP32-P4 对应的端口号,将 "baudrate" 设为 115200。图中的 COM9 仅为示例,请以电脑实际识别的端口为准。

  4. 点击 "Chip Info",在下方日志中查看 Chip is ESP32-P4 (revision vX.X),其中 revision 后的数值就是芯片版本。下图读取到的是 v3.2,实际版本以设备的读取结果为准。

    在 chipInfoDump 中选择端口、点击 Chip Info 并读取 ESP32-P4 芯片版本

工具操作说明见 乐鑫 Flash 下载工具用户指南。

ESP32-P4 Platform 示例同时提供 rev v3.0 及之后芯片、rev v3.1 及之后芯片、rev v0.x / v1.x 工程样品的构建配置。烧录前请确认固件配置与实际芯片版本匹配。

问:ESP32-P4 推荐使用哪个 ESP-IDF 版本?

答:推荐使用 ESP-IDF v5.5.1 ~ v5.5.4。ESP32-P4 Platform 示例主要面向 ESP-IDF release/v5.4 及后续版本维护,个别高级 UI 示例可能保留 release/v5.3 兼容说明,请以示例目录中的 README 为准。

问:烧录时提示芯片 revision 不匹配,如何处理?

答:该提示表示当前固件的 ESP32-P4 芯片版本配置与板载芯片不一致。不要使用 --force 跳过检查,应按实际芯片版本重新构建。

ESP32-P4 Platform 仓库已提供共享配置文件:

  • rev v3.1 或之后:config/esp32p4_rev_v3_1.defaults
  • rev v3.0 或之后:config/esp32p4_rev_v3_0.defaults
  • rev v0.x / v1.x 工程样品:config/esp32p4_rev_pre_v3.defaults

在示例目录中通过 SDKCONFIG_DEFAULTS 指定对应配置。详细命令见 ESP-IDF 示例说明。

问:ESP32-P4 支持多大像素的摄像头?

答:ESP32-P4 的片内 ISP 最高可处理 1920 × 1080(约 200 万像素)的图像,H.264 硬件编码性能可达 1080p@30fps。使用更高像素的摄像头时,在这一处理和编码模式下仍需降低输出分辨率,无法发挥摄像头的全部像素能力,具体还需确认接口和驱动适配。

问:如何给 C6 烧录固件
注意

ESP32-C6 默认带有出厂固件。请先确认固件来源、版本和恢复方式

答:上电时把 C6_IO9 拉低(让 C6 进入下载模式),同时让 P4 也进入下载模式,就可以通过 C6_U0RXD 和 C6_U0TXD 给 C6 烧录固件

问:是否有其他应用场景的示例代码?

答:

  • 在功能和验证方案的工作当中我们验证过很多功能,目前有一些应用如使用 Cat-4 模组来为 P4 供网、使用 P4 的 MIPI-DSI 来拓展主机屏幕等功能都有一些进度,但出于稳定性需求,目前还未提供相关示例程序,待功能和方案完善后会补充至 wiki 中
  • 如果有一些好的 idea 或是有一些已经有经过部分验证的场景应用,可以分享给我们来评估可行的方案
问:可以使用 PlatformIO、MicroPython 开发吗?

答:

  • 出于稳定性要求,PlatformIO 支持 ESP32-P4 还需要 PlatformIO 社区支持 Arduino-esp32 SDK V3.1x 版本
  • 在开发过程中,我们尝试过使用 MPY 固件来开发 ESP32-P4,可以简单的运行一些指令;但这只是验证阶段,实际接口、外设应用还未适配,待完全适配稳定后,将推出 ESP32-P4 在 MicroPython 中的使用案例。
问:ESP32-P4-NANO 的 Type-C 接口支持 JTAG 调试吗?

答:

不支持。本产品的 Type-C 接口通过 CH343 USB 转 UART 桥接芯片与 ESP32-P4 的 UART0 相连,仅支持供电、固件烧录及串口日志打印,不具备 JTAG 功能。

如需进行 JTAG 调试(断点、单步执行等),可直接连接 ESP32-P4 的 USB 管脚,利用其内置的 USB Serial/JTAG 控制器实现。

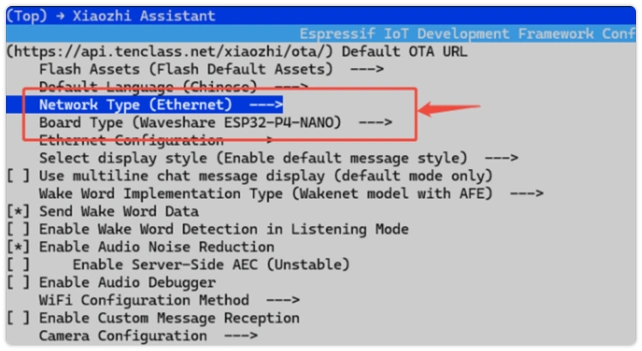

问:ESP32-P4-NANO 使用小智 AI 时如何配置有线网络?

答:

如需在 ESP32-P4-NANO 使用有线网络运行小智固件,需从源码进行编译。在 idf.py menuconfig 中进入 Xiaozhi Assistant 配置页面,设置以下选项:

Network Type ---> Ethernet
Board Type ---> Waveshare ESP32-P4-NANO

ESP32-P4-NANO 使用小智 AI 时如何配置有线网络

完成配置后,再 按照小智源码的编译流程生成并烧录固件。
