ESP32-P4-WIFI6-Touch-LCD-4.3

ESP32-P4-WIFI6-Touch-LCD-4.3

本产品是基于 ESP32-P4 芯片的双核加单核 RISC-V 高性能开发板。配备了 4.3 英寸 480 × 800 分辨率 IPS 触摸显示屏。支持丰富的人机交互接口，包含 MIPI-CSI （集成图像信号处理器 ISP)，它还支持 USB OTG 2.0 HS 以实现高速连接，并板载 40PIN GPIO 扩展接口，兼容部分树莓派 HAT 扩展板，实现更广泛的应用适配。ESP32-P4 芯片集成了数字签名外设和专用密钥管理单元，确保数据和操作的安全性，专为高性能和高安全应用设计，充分满足嵌入式应用对人机界面支持、边缘计算能力和 IO 连接特性等方面的更高需求

产品特性​

  • 搭载 RISC-V 32 位双核与单核处理器的高性能 MCU
  • 板载 ESP32-C6-MINI 模组，Wi-Fi 6 协处理器，拓展 ESP32-P4 的
  • Wi-Fi 6 和 BLE5 功能
  • 128KB HP ROM、16KB LP ROM、768KB HP L2MEM、32KB LP SRAM、8KB TCM
  • 强大的图像与语音处理能力，图像与语音处理接口包括 JPEG 编解码器、像素处理加速器 (PPA)、图像信号处理器 (ISP) 和 H264 视频编码器
  • 芯片封装内叠封 32MB PSRAM，封装外集成 32MB Nor Flash
  • 采用 Type-C 接口，提高了用户的使用便捷性和设备的兼容性
  • 板载 4.3 英寸电容触摸高清 IPS 屏，480 × 800 分辨率，能清晰地显示彩色图片
  • 板载 3.7V MX1.25 锂电池充放电接口
  • 引出 I2C、UART、USB 和多个 GPIO，可供外接设备和调试使用，灵活配置外设功能
  • 板载 Micro SD 卡槽，提供扩展存储、快速数据传输和灵活性，适用于数据记录和媒体播放，简化了电路设计
  • 板载摄像头接口，支持 OV5647 等摄像头（MIPI-CSI）
  • 安全机制：安全启动、Flash 加密、硬件加密加速器和硬件随机数生成器。同时还支持硬件访问保护，可实现访问权限管理 (APM) 和权限分离

硬件说明​

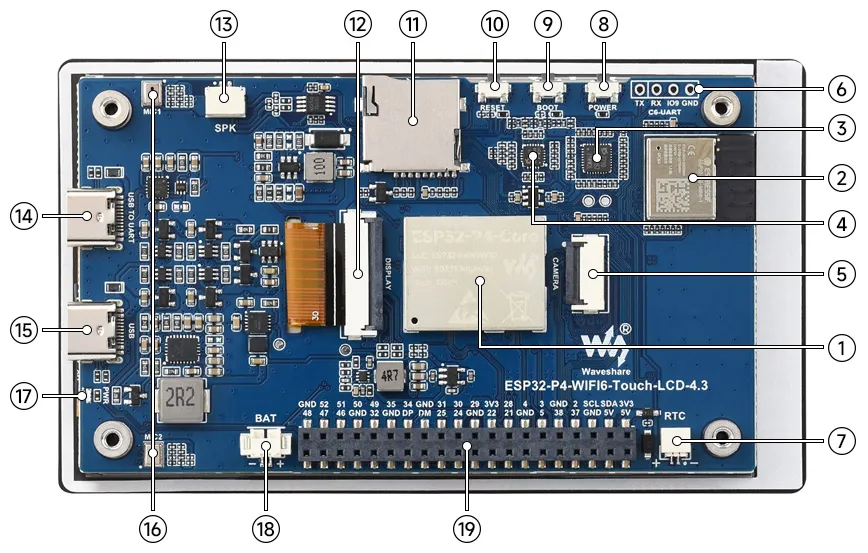

ESP32-P4-WIFI6-Touch-LCD-4.3 硬件说明

  1. ESP32-P4-Core 集成 ESP32-P4NRW32、32MB Nor Flash
  2. ESP32-C6-MINI-1 模组 SDIO 接口协议，拓展开发板 Wi-Fi 6、Bluetooth 5 (LE)
  3. ES7210 回声消除算法芯片 回声消除算法芯片，可用于消除回声，提高音频采集准度
  4. ES8311 低功耗音频编解码芯片 用于处理音频编码、解码
  5. MIPI CSI 接口 15PIN 1.0mm 间距，支持 MIPI-2lane 摄像头
  6. 2.54 4PIN 焊盘 用于 ESP32-C6 模组烧录固件
  7. RTC 座子 接入可充电的 RTC 电池 （只支持可充电的 RTC 电池）
  8. POWER 按键 长按 2s 关机；短按开机
  9. BOOT 按键 上电或者复位时按下，进入下载模式
  10. RESET 按键
  11. Micro SD 卡槽 SDIO 3.0 接口协议
  12. MIPI DSI LCD 接口 连接 MIPI 2-lane 屏幕
  13. 扬声器座子 GH 1.25 2PIN 连接器 （带锁），支持 8Ω 2W 喇叭 （推荐）
  14. Type-C 接口 USB TO UART 可用于供电与程序烧录、调试
  15. Type-C 接口 USB OTG USB OTG 2.0 High Speed 接口
  16. 贴片麦克风 双麦克风阵列输入
  17. PWR LED 灯 电源指示灯
  18. MX1.25 锂电池接口 MX1.25 2PIN 连接器，可用于接入 3.7V 锂电池，支持充放电
  19. 40PIN 排座扩展接口 2.54mm 间距，引脚可兼容部分树莓派 HAT 扩展板 （须加排针转接）

产品尺寸​

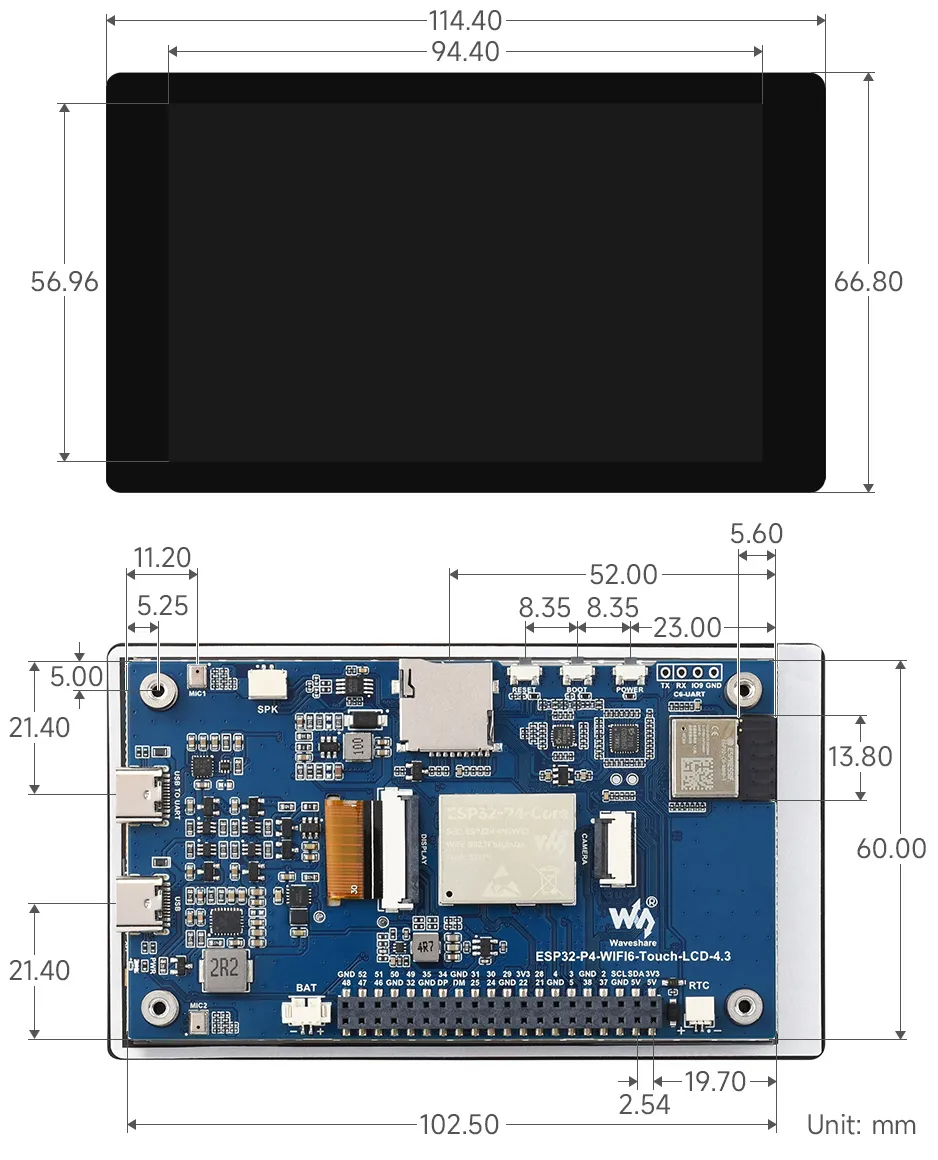

ESP32-P4-WIFI6-Touch-LCD-4.3 产品尺寸

开发工具介绍​

这两种开发方式各有其优势，开发者可以根据自身需求和技能水平进行选择。Arduino 适合初学者和非专业人士，因其简单易学、上手快。而对于有专业背景或对性能要求较高的开发者，ESP-IDF 是更好的选择，它提供了更高级的开发工具和更强的控制能力，适用于复杂项目的开发。

注意

ESP32-P4 目前在 Arduino 平台的适配范围有限，为确保开发稳定性，现阶段推荐使用 ESP-IDF 开发。 针对 Arduino 平台的使用诉求，您可至 GitHub 参与讨论：Support of Arduino

  • ESP-IDF，全称 Espressif IDE，是乐鑫科技为 ESP 系列芯片推出的专业开发框架。它使用 C 语言开发，包括编译器、调试器、烧录工具等，可在命令行下或使用集成开发环境（如 Visual Studio Code 配合 Espressif IDF 插件）进行开发，插件提供代码导航、项目管理、调试等功能。我们推荐使用 VS Code 进行开发，具体配置过程可参考 ESP-IDF (VS Code) 开发环境搭建教程，教程中同时提供了相关示例程序供参考。
