ESP32-P4-WIFI6-Touch-LCD-XC

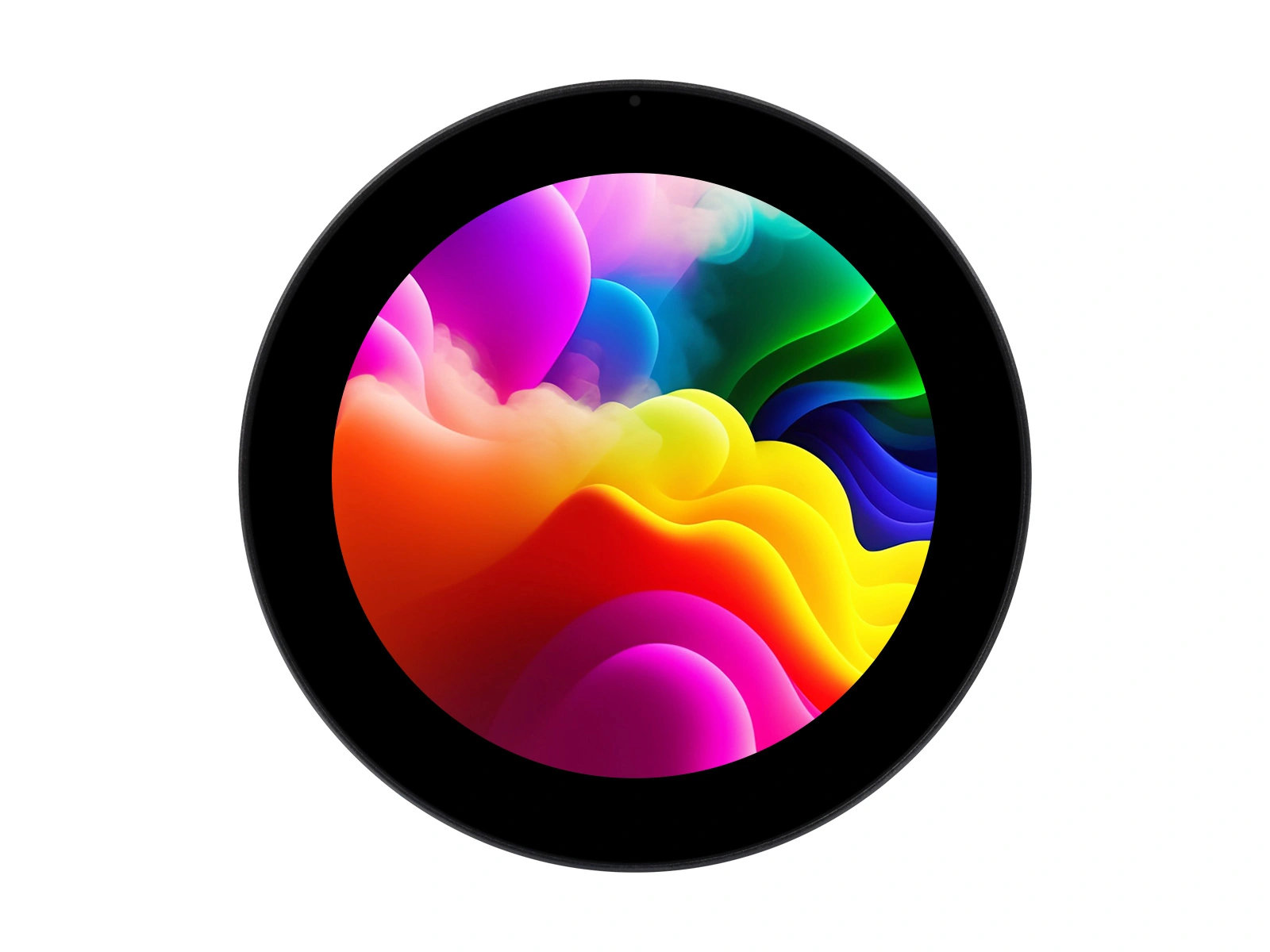

ESP32-P4-WIFI6-Touch-LCD-3.4C

本系列产品是基于 ESP32-P4 芯片的双核加单核 RISC-V 高性能开发板。配备了 3.4 寸 800 × 800 分辨率 IPS 圆形触摸显示屏、4 寸 720 × 720 分辨率 IPS 圆形触摸显示屏可选；支持丰富的人机交互接口，包含 MIPI-CSI (集成图像信号处理器 ISP)，它还支持 USB OTG 2.0 HS 以实现高速连接，并板载 40PIN GPIO 扩展接口，兼容部分树莓派 HAT 扩展板，实现更广泛的应用适配。ESP32-P4 芯片集成了数字签名外设和专用密钥管理单元，确保数据和操作的安全性，专为高性能和高安全应用设计，充分满足嵌入式应用对人机界面支持、边缘计算能力和 IO 连接特性等方面的更高需求。

产品特性​

  • 处理器
    • 搭载 RISC-V 32 位双核处理器（HP 系统），配备 DSP 和指令集扩展、浮点运算单元（FPU），主频高达 360MHz
    • 搭载 RISC-V 32 位单核处理器（LP 系统），主频高达 40MHz
    • 搭载 ESP32-C6 WIFI/BT 协处理器，通过 SDIO 拓展 WIFI 6/Bluetooth 5 等功能
  • 存储器
    • 128 KB 的高性能（HP）系统只读存储器（ROM）。
    • 16 KB 的低功耗（LP）系统只读存储器（ROM）。
    • 768 KB 的高性能（HP）L2 内存（L2MEM）。
    • 32 KB 的低功耗（LP）SRAM。
    • 8 KB 的系统紧密耦合内存（TCM）。
    • 芯片封装内叠封 32MB PSRAM，封装外集成 32MB Nor Flash
  • 外设接口
    • 板上引出 MIPI-CSI、MIPI-DSI、USB 2.0 OTG HS、SDIO 3.0 TF 卡槽、双麦克风 (支持回声消除)、扬声器端子和 RTC 电池端子等常用外设接口

硬件说明​

ESP32-P4-WIFI6-Touch-LCD-XC 硬件说明 1

  1. ESP32-P4-Core集成 ESP32-P4NRW32、32MB Nor Flash
  2. ESP32-C6-MINI-1 模组SDIO 接口协议，拓展开发板 Wi-Fi 6、Bluetooth 5 (LE)
  3. MIPI CSI 接口15Pin 1.0mm 间距，支持 MIPI-2lane 摄像头
  4. ES7210 回声消除算法芯片回声消除算法芯片，可用于消除回声，提高音频采集准度
  5. Type-C 接口USB 2.0 Full Speed 接口，可用于供电与程序烧录. 调试
  6. RTC 座子接入可充电的 RTC 电池 (只支持可充电的 RTC 电池)
  7. Type-C 接口 USB TO UART可用于供电与程序烧录. 调试
  8. Power LED 灯电源指示灯
  9. Type-A 接口 USB OTGUSB OTG 2.0 High Speed 接口
  10. ES8311 低功耗音频编解码芯片用于处理音频编码. 解码
  11. 扬声器PH 2.0 2P 连接器，支持 8Ω 2W 喇叭 (推荐)
  12. 贴片麦克风 麦克风输入及回声消除
  13. MIPI DSI LCD 接口 连接 MIPI 2-lane 屏幕
  14. SH1.0 4Pin 座子 用于 ESP32-C6 模组烧录固件
  15. SH1.0 4Pin 座子 引出 ESP32-P4 串口，可用于烧录、调试
  16. 40PIN 排座扩展接口 2.54mm 间距，引脚可兼容部分树莓派 HAT 扩展板 (须加排针转接)
  17. BOOT 按键 上电或者复位时按下，进入下载模式
  18. Micro SD 卡槽 SDIO 3.0 接口协议
  19. RESET 按键

产品尺寸​

ESP32-P4-WIFI6-Touch-LCD-3.4C​

ESP32-P4-WIFI6-Touch-LCD-3.4C 产品尺寸

ESP32-P4-WIFI6-Touch-LCD-4C​

ESP32-P4-WIFI6-Touch-LCD-4C 产品尺寸

开发工具介绍​

这两种开发方式各有其优势，开发者可以根据自身需求和技能水平进行选择。Arduino 适合初学者和非专业人士，因其简单易学、上手快。而对于有专业背景或对性能要求较高的开发者，ESP-IDF 是更好的选择，它提供了更高级的开发工具和更强的控制能力，适用于复杂项目的开发。

注意

ESP32-P4 目前在 Arduino 平台的适配范围有限，为确保开发稳定性，现阶段推荐使用 ESP-IDF 开发。 针对 Arduino 平台的使用诉求，您可至 GitHub 参与讨论：Support of Arduino

  • ESP-IDF，全称 Espressif IDE，是乐鑫科技为 ESP 系列芯片推出的专业开发框架。它使用 C 语言开发，包括编译器、调试器、烧录工具等，可在命令行下或使用集成开发环境（如 Visual Studio Code 配合 Espressif IDF 插件）进行开发，插件提供代码导航、项目管理、调试等功能。我们推荐使用 VS Code 进行开发，具体配置过程可参考 ESP-IDF (VS Code) 开发环境搭建教程，教程中同时提供了相关示例程序供参考。
