AMOLED

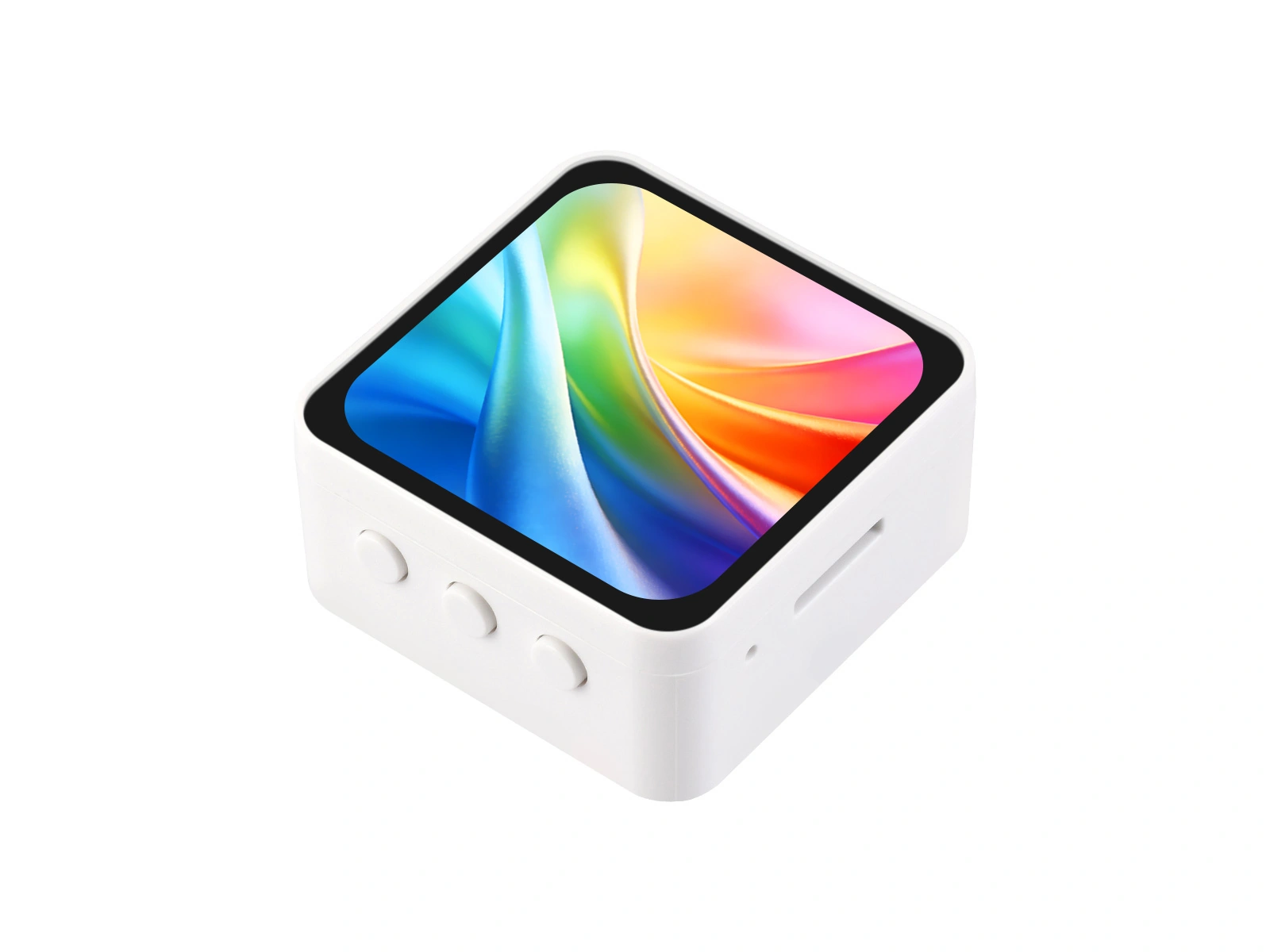

微雪 ESP32-S3-Touch-AMOLED-2.16 模块

AMOLED（Active-Matrix OLED，有源矩阵有机发光二极管）是一类自发光屏幕：对比度高、全彩、高分辨率、响应快，智能手表普遍采用这类屏幕。近年小尺寸 AMOLED 模组价格下降，在 ESP32 平台上构建手表级显示效果的设备已较为常见。

本章介绍 AMOLED 的原理与驱动方法，重点是高分辨率带来的带宽与内存问题。

1. 显示原理

AMOLED 与 OLED 章节介绍的 PMOLED（Passive-Matrix OLED，被动矩阵有机发光二极管）同源：每个像素都是自发光的有机发光二极管。区别在驱动方式：

PMOLED 逐行扫描与 AMOLED 有源矩阵驱动方式对比

PMOLED（被动矩阵）：行列共用电极、逐行扫描，任一时刻只有一行发光。行数越多，每行分到的点亮时间越短，要维持亮度就得拉高瞬时电流，亮度和分辨率因此受限，常用于小尺寸单色屏。
AMOLED（有源矩阵）：在面板上集成一层 TFT（Thin Film Transistor，薄膜晶体管）背板，每个像素配有独立的开关管和存储电容，被写入后可以持续发光，直到下次更新。这解除了扫描方式对规模的限制，使高分辨率、高亮度的全彩显示成为可能。

自发光的特性也随之继承：黑色像素完全不发光，对比度极高；功耗随画面内容变化，深色界面显著省电，这也是智能手表多采用黑底表盘的原因。

2. 特性与局限

优势：

对比度和色彩表现出色，支持 16.7M 色（RGB888 级别）。
高分辨率、高像素密度，画面精细。
响应快，无拖影。
面板轻薄，支持圆形、圆角等异形切割，适合手表类产品。
深色画面省电，适合黑底 UI 的常显表盘。

局限：

成本高，同尺寸下高于 LCD。
有烧屏风险：与 OLED 相同，长期显示固定内容会留下痕迹，长时间运行的 UI 应避免完全静止的高亮元素。
对主控要求高：高分辨率意味着大帧缓冲和高传输带宽，通常需要 ESP32-S3 搭配 PSRAM（Pseudo Static RAM，伪静态随机存取存储器）的配置。

3. 常见驱动 IC 与接口

ESP32 生态常见的 AMOLED 驱动 IC 有 SH8601、CO5300、RM690B0 等，均内置 GRAM（Graphics RAM，图形随机存取存储器），主流接口为 QSPI（Quad SPI，四线 SPI）。QSPI 成为主流接口的原因，可通过带宽估算说明（估算方法见显示基础与接口）：

以 2.16 英寸 480×480 屏、RGB565 格式为例，一帧约 450 KB（3.7 Mbit）：

接口	带宽（80 MHz 时钟）	理论帧率上限
SPI（1 根数据线）	80 Mbps	约 22 帧
QSPI（4 根数据线）	320 Mbps	约 87 帧

单线 SPI 仅能满足静态显示，运行流畅 GUI 则带宽不足；QSPI 在协议上与 SPI 相近，仅增加三根数据线，带宽提升至 4 倍，因此成为高分辨率 AMOLED 的标准接口。分辨率更高的产品（如 720×1280）则会采用 MIPI-DSI（MIPI Display Serial Interface；仅 ESP32-P4 支持）。

SPI 与 QSPI 的数据线数量与帧率对比

内存方面同理：LVGL（Light and Versatile Graphics Library）这类 GUI 库通常需要一到两个整帧缓冲，480×480 RGB565 单帧约 450 KB，远超 ESP32-S3 的片内 RAM，必须使用 PSRAM。选购开发板时应确认其 PSRAM 容量是否满足帧缓冲需求，并在工程选项中开启 OPI PSRAM。

另外两点与 LCD 不同：

没有背光引脚：AMOLED 自发光，亮度通过向驱动 IC 发送命令调节，而不是 PWM 控制 BL 引脚。
部分模组的初始化序列包含厂商调校的伽马与电源参数，直接使用微雪示例包中的驱动配置即可。

4. Arduino + Arduino_GFX 驱动示例

关于开发板

本节以 微雪 ESP32-S3-Touch-AMOLED-2.16 为例。该开发板板载 2.16 英寸 480×480 电容触摸 AMOLED 屏（驱动 IC 为 CO5300，触摸 IC 为 CST9217），并集成电源管理、IMU（Inertial Measurement Unit，惯性测量单元）、RTC（Real-Time Clock，实时时钟）、音频等外设，详见产品页。

4.1 准备工作

安装 Arduino IDE 并添加 ESP32 支持（参考 Arduino IDE 开发环境搭建教程）。
在库管理器（工具 > 管理库）中搜索并安装 GFX Library for Arduino 和 U8g2。前者驱动屏幕，后者提供英文字体。本节代码使用 Arduino_GFX v1.6.6 和 U8g2 v2.36.19，并已在 arduino-esp32 v3.3.10 下通过编译。
在 Arduino IDE 的开发板选择器中搜索并选择 Waveshare ESP32-S3-Touch-AMOLED-2.16。如果搜索不到该型号，请在开发板管理器中将 esp32 by Espressif Systems 更新至 v3.3.10 及以上。本节示例使用 200×40 像素的局部画布，约占用 16 KB RAM，无需启用 PSRAM；启用 PSRAM 不影响运行。运行 LVGL 等需要全屏帧缓冲的示例时，建议启用 PSRAM。

本章仅涉及屏幕显示，因此仅需上述两个库。触摸、IMU、RTC、音频等外设有各自的驱动库，请参考对应的外设章节，或从产品资料页获取官方示例。

4.2 确认引脚

ESP32-S3-Touch-AMOLED-2.16 的屏幕已直连主控：

信号	GPIO	说明
LCD_SDIO0	GPIO4	QSPI 数据线 0
LCD_SDIO1	GPIO5	QSPI 数据线 1
LCD_SDIO2	GPIO6	QSPI 数据线 2
LCD_SDIO3	GPIO7	QSPI 数据线 3
LCD_SCLK	GPIO38	QSPI 时钟
LCD_CS	GPIO12	片选
LCD_RESET	GPIO39	复位

AMOLED 自发光，因此没有 LCD_BL 背光控制引脚。

4.3 点亮屏幕

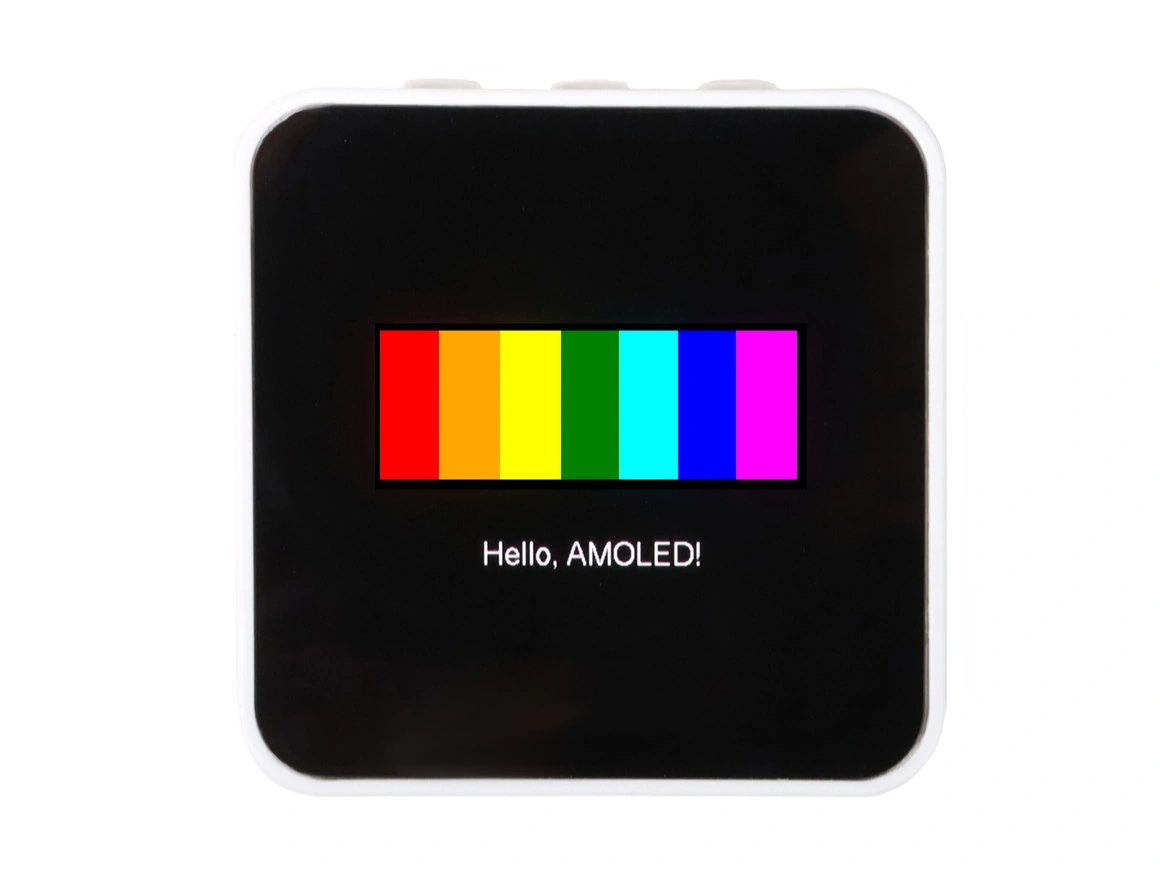

AMOLED 的驱动代码与 LCD 章节的分层完全一致，只是总线换成 QSPI、驱动类换成对应 IC。下面的示例在纯黑背景上绘制一排饱和色块，再叠加一行文字，用饱和色紧贴纯黑的画面直观展示 AMOLED 的高对比度与色彩表现：

#include <U8g2lib.h>
#include <Arduino_GFX_Library.h>

// 引脚定义（ESP32-S3-Touch-AMOLED-2.16）
#define LCD_SDIO0 4
#define LCD_SDIO1 5
#define LCD_SDIO2 6
#define LCD_SDIO3 7
#define LCD_SCLK 38
#define LCD_CS 12
#define LCD_RESET 39

#define LCD_WIDTH 480
#define LCD_HEIGHT 480

// 色卡布局：7 个 50×120 像素色块，水平居中
#define SWATCH_COUNT 7
#define SWATCH_WIDTH 50
#define SWATCH_HEIGHT 120
#define SWATCH_X ((LCD_WIDTH - SWATCH_COUNT * SWATCH_WIDTH) / 2)
#define SWATCH_Y 150

// 一排饱和色块，配合纯黑背景展示 AMOLED 的对比度与色彩
const uint16_t SWATCH_COLORS[SWATCH_COUNT] = {
  RGB565_RED,
  RGB565_ORANGE,
  RGB565_YELLOW,
  RGB565_GREEN,
  RGB565_CYAN,
  RGB565_BLUE,
  RGB565_MAGENTA
};

// 文字画布尺寸
#define TEXT_CANVAS_WIDTH 200
#define TEXT_CANVAS_HEIGHT 40

// 文字画布水平居中，放在色卡下方
#define TEXT_CANVAS_X \
  ((LCD_WIDTH - TEXT_CANVAS_WIDTH) / 2)
#define TEXT_CANVAS_Y \
  (SWATCH_Y + SWATCH_HEIGHT + 40)

// 1. 总线层：QSPI，1 根时钟 + 4 根数据线
Arduino_DataBus *bus = new Arduino_ESP32QSPI(
  LCD_CS, LCD_SCLK, LCD_SDIO0, LCD_SDIO1, LCD_SDIO2, LCD_SDIO3);

// 2. 驱动 IC 层：CO5300，480×480
Arduino_CO5300 *gfx = new Arduino_CO5300(
  bus, LCD_RESET, 0, LCD_WIDTH, LCD_HEIGHT,
  0, 0, 0, 0);

// 3. 在 RAM 中建立局部画布，输出位置为屏幕中央
Arduino_Canvas *textCanvas = new Arduino_Canvas(
  TEXT_CANVAS_WIDTH, TEXT_CANVAS_HEIGHT, gfx,
  TEXT_CANVAS_X, TEXT_CANVAS_Y);

void setup() {
  if (!gfx->begin()) {
    while (true) {
      delay(1000);
    }
  }

  // 设置显示方向（MADCTL 寄存器）：库初始化后的默认方向未必与面板一致，
  // 这里沿用官方示例的 0xA0
  bus->writeC8D8(0x36, 0xA0);

  gfx->fillScreen(RGB565_BLACK);

  // AMOLED 没有背光引脚，亮度通过命令设置（0～255）
  gfx->setBrightness(255);

  // 直接在屏幕上绘制一排色块（大面积纯色填充无需经过画布）
  for (int i = 0; i < SWATCH_COUNT; i++) {
    gfx->fillRect(
      SWATCH_X + i * SWATCH_WIDTH,
      SWATCH_Y,
      SWATCH_WIDTH,
      SWATCH_HEIGHT,
      SWATCH_COLORS[i]);
  }

  // 分配画布内存，但不重复初始化屏幕
  if (!textCanvas->begin(GFX_SKIP_OUTPUT_BEGIN)) {
    while (true) {
      delay(1000);
    }
  }

  // 使用 U8g2 的 Helvetica Regular 18 英文字体绘制到 RAM
  textCanvas->fillScreen(RGB565_BLACK);
  textCanvas->setFont(u8g2_font_helvR18_tr);
  textCanvas->setTextSize(1);
  textCanvas->setTextColor(RGB565_WHITE);
  textCanvas->setCursor(13, 30);
  textCanvas->print("Hello, AMOLED!");

  // 将整个 200×40 像素画布一次性发送到屏幕
  textCanvas->flush();
}

void loop() {
}

与 LCD 示例对比，显示驱动有三处不同：Arduino_ESP32SPI 换成 Arduino_ESP32QSPI、驱动类换成 Arduino_CO5300、背光的 digitalWrite(BL, HIGH) 换成 setBrightness() 命令。U8g2 在此只提供字体数据，屏幕仍由 Arduino_GFX 驱动。u8g2_font_helvR18_tr 包含常用英文字符，按 18 像素原始尺寸绘制，因此 setTextSize() 保持为 1。

示例里的色块是用 fillRect 直接画到屏幕的——大面积纯色填充没有问题；但文字没有直接画，而是先在 RAM 中建立一块 200×40 像素的 Arduino_Canvas，绘制完成后用 flush() 整块刷新。在 AMOLED 上绘制细小内容时，推荐都采用这种“先合成、再整块发送”的方式：CO5300 的直接绘制路径对单像素、1 像素粗的元素支持不好，而 U8g2 字体在原始尺寸下正含有这类细笔画，直接输出容易缺笔画甚至整行不显示（参见 Arduino_GFX issue #780）。先画到画布再刷新即可绕开这一限制，同时也减少了对屏幕的零散写入。

画布的开销很小：RGB565 每像素 2 字节，200×40 的画布仅占用 200 × 40 × 2 = 16000 字节 RAM，无需 PSRAM。需要显示更多内容时，按实际尺寸调整画布大小和输出坐标即可；其他画布格式见 Arduino_GFX 的 Canvas Class 页面。

CO5300 要求窗口起点与宽高均为偶数

上文“细笔画缺笔”的根源在于 CO5300 的硬件限制：每次绘制的窗口起点和宽高必须为偶数。Arduino_GFX 不会自动取整（直接将坐标写入 CASET/PASET 寄存器），奇数坐标或奇数宽高会被面板截断、错位甚至不显示。因此，在 CO5300 上需注意以下两点：

矩形填充可直接绘制：fillRect 等 API 将起点和宽高取偶数即可（如上文色块示例）。
圆、斜线、文字、带透明色的位图等：这些 API 会逐像素或按奇数窗口写入，直接绘制通常会出现问题。可靠的做法是先在 RAM 画布或帧缓冲中用完整绘图 API 合成，再整块 flush() 上屏。

此外，setRotation 对 CO5300 仅切换 MADCTL 的镜像位，不执行 90°/270° 的行列交换；需要横竖屏切换时，在应用层或 GUI 框架中处理。

4.4 运行官方示例

官方仓库的 Arduino 示例位于 examples/arduino 目录，建议按顺序运行：

01_HelloWorld：基础绘图与随机文本显示，用于验证屏幕基础显示能力。
02_GFX_AsciiTable：按行列打印 ASCII 字符表，用于验证坐标和显示方向。
03_LVGL_AXP2101_ADC_Data：LVGL 结合 AXP2101 显示电源信息，验证 PMU（Power Management Unit，电源管理单元）与 LVGL 基础显示。
04_LVGL_QMI8658_ui：LVGL 图表实时显示 IMU 加速度曲线。
05_LVGL_Widgets：较完整的 LVGL Demo，包含触摸控制器读取（触摸原理详见触摸控制章节）与根据 IMU 姿态自动旋转屏幕，是黑底 UI 设计的直观参考。

4.5 常见问题

现象	常见原因	处理
编译通过但屏幕不亮	引脚定义或驱动类错误	核对 `LCD_RESET`、`LCD_CS` 等引脚是否与产品页引脚表一致
内存分配失败 / LVGL 启动崩溃	未开启 PSRAM	工程选项开启 `OPI PSRAM`
画面亮度为 0	未调用亮度命令	初始化后调用 `setBrightness()`
`setTextSize(1)` 时 U8g2 字体没有显示	CO5300 直接绘制路径不能正常显示单像素及 1 像素粗元素（Arduino_GFX issue #780）	先绘制到局部 `Arduino_Canvas`，再调用 `flush()`
圆、斜线等非矩形图形边缘被填平或不显示	绘制窗口起点或宽高为奇数，不满足 CO5300 偶数对齐	起点与宽高取偶数；非矩形图形在 RAM 画布中合成后整块 `flush()`
长期显示固定界面出现残像	烧屏	深色 UI、避免静止高亮元素、空闲降亮度或熄屏
