LED 点阵屏

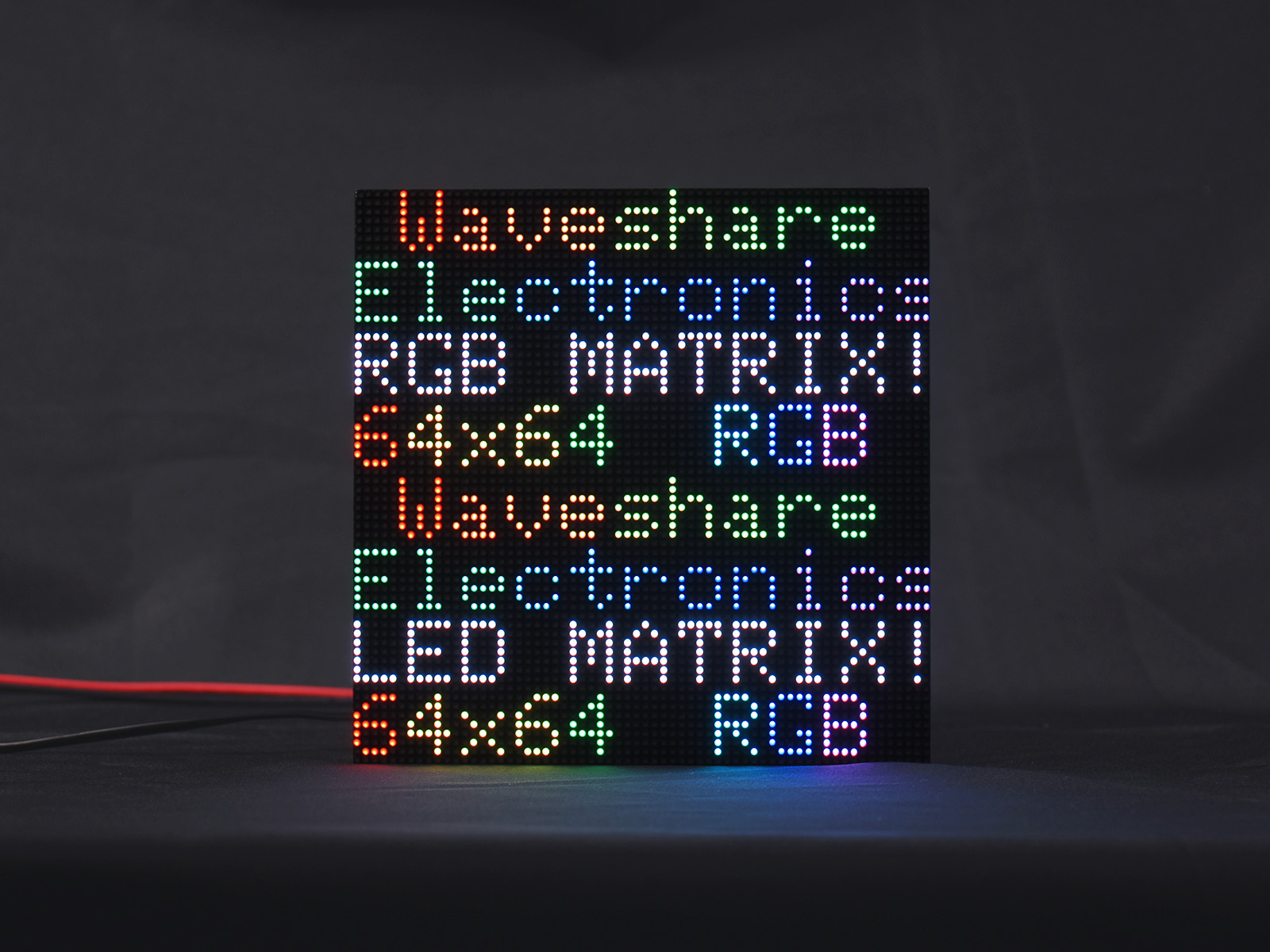

RGB-Matrix-P2.5-64x64

LED 点阵屏由大量独立封装的 RGB LED 灯珠按行列排布组成，每颗灯珠构成一个像素。与将像素结构集成在面板内部的 LCD、OLED 不同，常见的 HUB75 点阵模组使用尺寸较大的独立灯珠，像素之间通常有清晰可见的间距（点距）。它亮度高、便于模块化拼接，常见于广告屏、信息屏、比分牌等远距离观看的场合。

嵌入式领域常用的是 HUB75 接口的全彩 LED 点阵屏。本章介绍点阵屏的成像原理与 HUB75 的行扫描机制，并以微雪 RGB-Matrix-P2.5-64x64 点阵屏搭配 ESP32-S3-RGB-Matrix 驱动板为例讲解驱动方法。

1. 显示原理

一块全彩点阵屏是一个 M×N 的 LED 灯珠阵列，每个像素是一颗灯珠，封装内含红、绿、蓝三颗发光芯片（1R1G1B），通过混色显示全彩。

像素数量很大，无法为每个像素单独布线（一块 64×64 屏就有 4096 个像素、12288 颗发光芯片），因此点阵屏采用行列扫描 + 移位寄存器的方式驱动，这也是 HUB75 接口的工作原理：

• 列数据靠移位寄存器串行送入：屏幕在垂直方向被分为上下两半。R1/G1/B1 是三条并行的数据线，对应上半屏的红、绿、蓝三条独立移位链，每个 CLK 时钟三条链同时各移入 1 位，恰好是同一像素的三个颜色位；一行有多少列，就需要多少个时钟移满整行。R2/G2/B2 以同样的方式送入下半屏当前行的数据。
• 地址线选通当前扫描行：A/B/C/D/E 是行地址线，经译码后决定当前选中哪一对扫描行（上下半屏各一行）。
• 锁存与使能：一行数据移入完成后，LAT 将移位寄存器的内容锁存输出，OE（Output Enable，低电平有效）控制这一行是否点亮。

任一时刻每半屏只有一行在发光，屏幕靠高速逐行扫描配合视觉暂留形成完整画面。这个"扫描"过程需要主控持续不断地运行，一旦停止，画面便无法维持。因此点阵屏与 SPI 屏不同：SPI 屏的驱动 IC 自带显存，主控写入一帧后显示即可自行维持；点阵屏则需要由主控高频率地反复刷屏。ESP32 借助 I2S 或 LCD 并行外设配合 DMA（Direct Memory Access，直接存储器访问），在后台自动完成这一持续刷新，无需 CPU 逐行干预，这是它能流畅驱动点阵屏的关键。

另一个关键点是灰度的来源。数据线上每种颜色只有 1 位，单次扫描中每颗芯片非亮即灭，直接显示只能得到 2³=8 种颜色。更丰富的色彩由 BCM（Binary Code Modulation，二进制编码调制） 调光实现：驱动程序把颜色值拆成多个位平面（Bitplane），逐个位平面反复扫描，点亮时长按位的权重分配，人眼混合后即呈现连续灰度。

扫描方式与地址线

屏幕的扫描方式决定用到几根地址线。RGB-Matrix-P2.5-64x64 为 1/32 扫描：64 行分为上下两半、各 32 行，需要 5 根地址线（A/B/C/D/E，2⁵=32）。而分辨率较低的 64×32 屏为 1/16 扫描，只用 4 根地址线（A/B/C/D，2⁴=16），不接 E。

接口命名上，只用 A～D 的接口称 HUB75，增加 E 线的常被称为 HUB75E，两者同为 16 针排线。各厂商的命名并不统一，本章统称 HUB75。

点距（Pitch） 指相邻像素中心的间距，是点阵屏的关键参数。P2.5 表示点距 2.5 mm，数字越小像素越密（同为 64×64，P2.5 屏为 160×160 mm，P3 屏则为 192×192 mm）。点阵屏的原生分辨率由物理灯珠数量决定，而独立封装的灯珠在封装尺寸、布线和散热间距上都有下限，因此像素密度明显低于同尺寸的 LCD 或 OLED 面板。

2. 特性与局限

优势：

• 可实现很高的显示亮度，适合远距离观看和明亮环境。
• 模块化设计，可通过 HUB75 级联接口按整数倍拼接成更大尺寸的屏，单块模组也便于安装、更换和维护。
• 全彩自发光，可视角度大（≥140°）。
• 部分型号采用 GOB (Glue On Board) 灌胶工艺，可提升抗冲击、防潮、防尘能力。

局限：

• 点距大，近距离观看颗粒感明显、亮度刺眼，需要一定的观看距离才能获得良好观感。
• 单像素是独立封装的灯珠，分辨率和像素密度低，不适合显示精细的文字和图形。
• 画面依赖持续高速刷新，DMA 缓冲区占用较多内部 RAM（分辨率、色深越高占用越大，64×64 单块即需数十 KB）。
• 功耗和电流大。全彩全亮时电流可达数安培（RGB-Matrix-P2.5-64x64 为 5 V / 4 A、≤20 W），需要独立的 5 V 电源供电。
• 需要专用的 HUB75 驱动方案，接线和供电比小屏复杂。

3. 接口与驱动方案

HUB75 接口 是全彩 LED 点阵屏的事实标准，为 16 针（2×8）排线，主要信号如下：

信号	含义
R1 / G1 / B1	上半屏的红/绿/蓝数据
R2 / G2 / B2	下半屏的红/绿/蓝数据
A / B / C / D / E	行地址线（E 仅 1/32 扫描屏使用，即 HUB75E 接口）
CLK	移位时钟
LAT(STB)	锁存
OE	输出使能（低电平有效）
GND	地

屏的供电

HUB75 排线传输控制信号和地参考，不为灯珠提供 5 V 工作电源。点阵屏必须通过屏体或驱动板上专门的 5 V 电源接口（如 RGB-Matrix-P2.5-64x64 的 VH4 接口）供电，且电源要满足屏的额定电流，切勿从主控的 GPIO、3.3 V 引脚或普通开发板的 5 V 引脚获取灯珠的工作电流。

驱动方案：如显示原理一节所述，点阵屏需要主控持续高频刷新，ESP32 系列通过高速并行外设配合 DMA 在后台自动完成：

• 经典 ESP32 使用 I2S 外设的 LCD 并行模式。
• ESP32-S3 使用 LCD 并行外设 + GDMA（通用 DMA 控制器，见《ESP32-S3 技术参考手册》），性能更好。

微雪 ESP32-S3-RGB-Matrix 驱动板将 ESP32-S3 主控、HUB75 排线座和屏的供电接口集成在一起，直接插上点阵屏即可使用，省去了自行接线和供电设计的工作，本章示例即基于该驱动板。

4. Arduino + ESP32-HUB75-MatrixPanel-DMA 驱动示例

ESP32-HUB75-MatrixPanel-DMA 是社区维护的 HUB75 点阵屏驱动库，利用 ESP32 的并行外设 + DMA 在后台自动刷屏，是 Arduino 下驱动这类屏幕的流行选择。库的头文件与类名中的 I2S 字样沿用自早期基于经典 ESP32 I2S 外设的实现，属历史命名，在 ESP32-S3 上实际使用的是 LCD 并行外设。它的绘图 API 继承自 Adafruit GFX，drawRect()、drawCircle()、print() 等接口与常见图形库一致。

关于模块的兼容性

本节以微雪 ESP32-S3-RGB-Matrix 驱动板搭配 RGB-Matrix-P2.5-64x64 点阵屏为例，屏幕分辨率 64×64、1/32 扫描，采用普通移位寄存器型驱动 IC、上下两路并行扫描。换用其他常规的 1/16 或 1/32 扫描屏时，通常只需调整分辨率、级联数量和引脚配置；部分面板采用特殊的行译码方式、像素映射或带内部 PWM 的驱动 IC，还需要修改驱动类型或改用 VirtualMatrixPanel。

4.1 安装库

在库管理器（工具 > 管理库）中搜索 ESP32 HUB75 LED MATRIX PANEL DMA Display 并安装，安装时如提示需要安装依赖库，也一并安装。其他安装方式参考 Arduino 库管理教程。

4.2 确认引脚

ESP32-S3-RGB-Matrix 驱动板的 HUB75 引脚已在板上固定连接，对应的 ESP32-S3 GPIO 如下：

HUB75 信号	GPIO	HUB75 信号	GPIO
R1	4	R2	7
G1	5	G2	15
B1	6	B2	16
A	18	B	8
C	3	D	42
E	9	CLK	41
LAT	40	OE	2

使用该驱动板时无需自行接线，直接把点阵屏的 HUB75 排线插到驱动板对应座子，并给屏接好 5 V 电源即可；屏与主控已通过板上线路和 HUB75 接口共地，无需额外连接地线。库在 ESP32-S3 上的默认引脚恰好与本驱动板一致（E 除外），但示例代码仍将全部引脚显式写出，以演示手动指定引脚的写法和各信号的排列顺序。使用其他开发板自行接线时，按实际连接修改示例代码中的 pins 即可。

4.3 示例代码

#include <ESP32-HUB75-MatrixPanel-I2S-DMA.h>

// 1. 屏幕参数：单块 64×64，未级联
#define PANEL_RES_X 64   // 单块屏宽（像素）
#define PANEL_RES_Y 64   // 单块屏高（像素）
#define PANEL_CHAIN 1    // 级联的屏数量

MatrixPanel_I2S_DMA *dma_display = nullptr;

// 2. 渐变取色：输入 0-255，返回沿绿→红→蓝循环渐变的颜色
uint16_t colorWheel(uint8_t pos) {
  if (pos < 85) {
    return dma_display->color565(pos * 3, 255 - pos * 3, 0);
  } else if (pos < 170) {
    pos -= 85;
    return dma_display->color565(255 - pos * 3, 0, pos * 3);
  } else {
    pos -= 170;
    return dma_display->color565(0, pos * 3, 255 - pos * 3);
  }
}

void setup() {
  Serial.begin(115200);

  // 3. HUB75 引脚：按 ESP32-S3-RGB-Matrix 驱动板的实际连接逐一列出
  HUB75_I2S_CFG::i2s_pins pins = {
    4, 5, 6,       // R1, G1, B1
    7, 15, 16,     // R2, G2, B2
    18, 8, 3, 42,  // A, B, C, D
    9,             // E：1/32 扫描屏必须配置
    40, 2, 41      // LAT, OE, CLK
  };

  // 4. 构造配置：屏宽、屏高、级联数量、引脚
  HUB75_I2S_CFG mxconfig(PANEL_RES_X, PANEL_RES_Y, PANEL_CHAIN, pins);
  // 本屏使用普通移位寄存器型列驱动
  mxconfig.driver = HUB75_I2S_CFG::SHIFTREG;
  // 切换时钟采样边沿：本屏保持库默认值会使画面整体横向偏移一个像素
  mxconfig.clkphase = false;

  // 5. 初始化并设置亮度（0-255），亮度越高电流越大
  dma_display = new MatrixPanel_I2S_DMA(mxconfig);
  if (!dma_display->begin()) {
    Serial.println("HUB75 DMA buffer allocation failed.");
    while (true) {
      delay(1000);
    }
  }
  dma_display->setBrightness8(90);
  dma_display->clearScreen();

  // 6. 白色外框，沿屏幕边缘一圈
  dma_display->drawRect(0, 0, PANEL_RES_X, PANEL_RES_Y,
                        dma_display->color565(255, 255, 255));

  // 7. 顶部居中显示标题：字号 2 时每字符占 12 像素宽，
  //    "LED" 共 36 像素，起始 x = (64 - 36) / 2 = 14
  dma_display->setTextSize(2);
  dma_display->setTextColor(dma_display->color565(255, 255, 0));
  dma_display->setCursor(14, 8);
  dma_display->print("LED");

  // 8. 中部三原色色块：12×12，等间距排布，左右留边对称
  dma_display->fillRect( 8, 30, 12, 12, dma_display->color565(255, 0, 0));
  dma_display->fillRect(26, 30, 12, 12, dma_display->color565(0, 255, 0));
  dma_display->fillRect(44, 30, 12, 12, dma_display->color565(0, 0, 255));

  // 9. 底部彩虹渐变条：逐列取色绘制竖线，展示全彩平滑渐变
  for (int x = 4; x < 60; x++) {
    uint8_t pos = (x - 4) * 255 / 55;
    dma_display->drawFastVLine(x, 48, 8, colorWheel(pos));
  }
}

void loop() {
  // 静态画面，DMA 在后台持续刷新，无需在 loop 中重复绘制
}

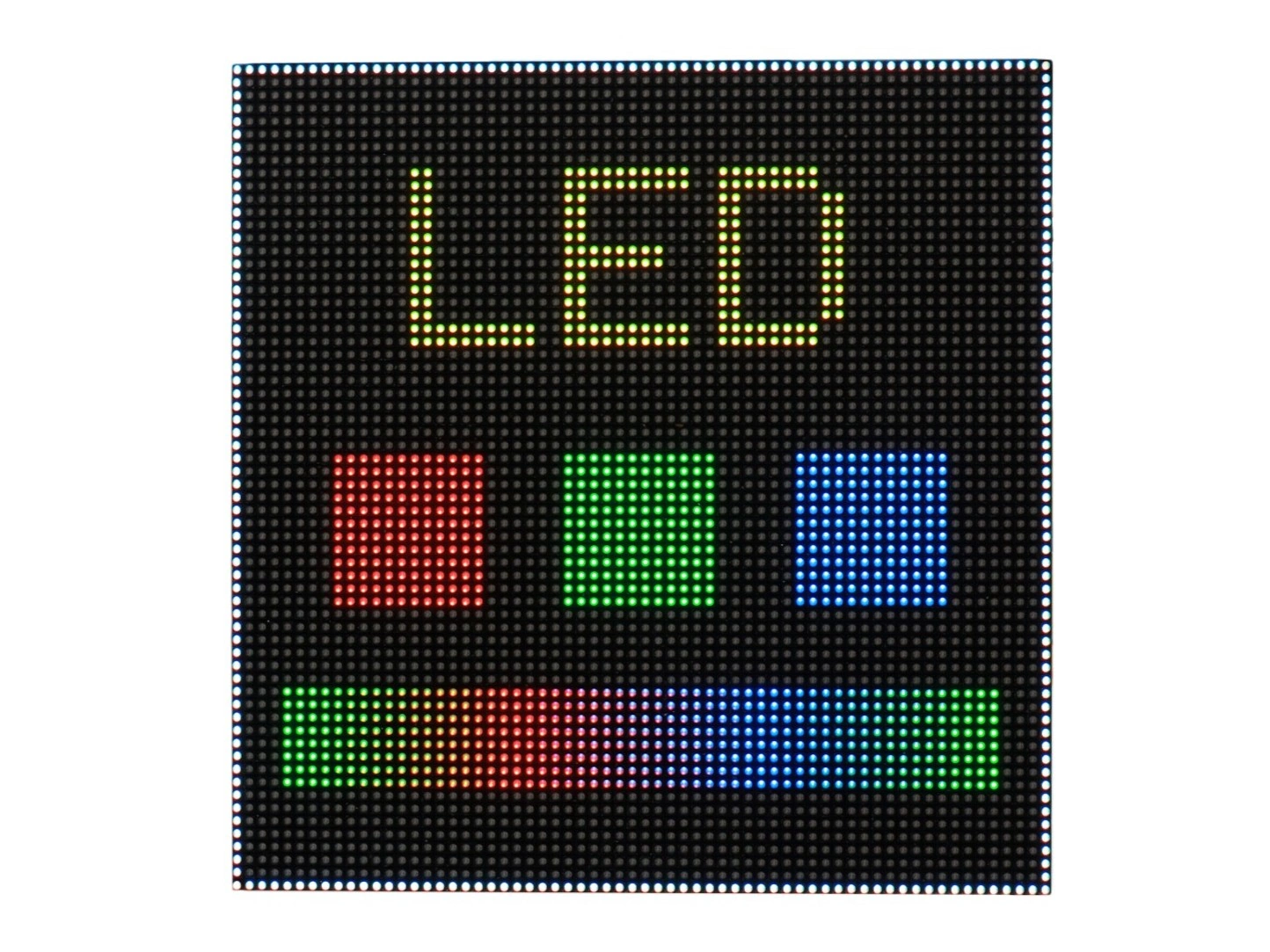

烧录后屏幕自上而下依次显示：居中的黄色标题 LED、红绿蓝三个色块、一条彩虹渐变条，四周为白色边框。三原色色块可一并检验 R/G/B 通道接线是否正确，渐变条则直观展示全彩渐变能力。几个关键点：

• 屏幕参数必须与实际屏一致：PANEL_RES_X、PANEL_RES_Y 是单块屏的分辨率，PANEL_CHAIN 是同一条 HUB75 数据链上横向级联的屏数量（单块填 1），例如两块 64×64 会形成 128×64 的逻辑画布。若把面板排成 2×2、蛇形等二维结构，则需要使用 VirtualMatrixPanel 完成坐标映射。
• 引脚配置对应驱动板：pins 中的 14 个引脚按 R1/G1/B1、R2/G2/B2、A/B/C/D、E、LAT/OE/CLK 的固定顺序排列，不可调换。本屏为 1/32 扫描，E 地址线必须配置，漏配会导致画面只显示一半或错乱。driver 和 clkphase 不是引脚：driver = SHIFTREG 表示列驱动为普通移位寄存器，也是库的默认值，写出来只是让配置更明确；clkphase 控制数据的时钟采样边沿，库默认为 true，而本屏必须设为 false：保持默认值时整幅画面会横向偏移一个像素，表现为一侧边框缺失、另一侧多出一列。换用其他面板时若出现类似的横向错位或重影，也可从这个参数入手。
• 应检查 begin() 的返回值：该函数在 DMA 缓冲区分配失败时返回 false。提高分辨率、增加级联数量、调大色深或启用双缓冲后，内部 RAM 可能不足以分配缓冲区，此时屏幕不会有任何显示，检查返回值可以直接从串口定位问题。
• 亮度直接影响电流：setBrightness8() 取值 0-255，亮度越高、点亮的像素越多，电流越大，务必确保 5 V 电源能提供足够电流。另外该库通过显示原理中介绍的 BCM 调光实现灰度，亮度设得过低会损失灰度层次。
• 本例使用 RGB565 颜色值：Adafruit GFX 兼容接口以 16 位 RGB565 表示颜色，color565(R, G, B) 接收三个 0-255 的通道值并转换为 RGB565。库同时提供 drawPixelRGB888() 等直接接收 RGB888 数据的接口，色深本身也可配置，条件允许时最高可输出每通道 8 位。colorWheel() 把 0-255 的位置值映射为绿→红→蓝的循环渐变色，是点阵屏演示中常用的取色方法，也适合做流动的彩虹动画。
• 低分辨率下布局需按像素精确规划：64×64 的画布上没有多少余量，各元素的坐标和尺寸应逐一核算。Adafruit GFX 默认字体在字号 1 时每字符占 6×8 像素、字号 2 时加倍为 12×16，本例标题即按 3 字符 × 12 像素 = 36 像素计算居中起点；色块与渐变条的留边也按同样方式推算，保证互不重叠、左右对称。
• 绘图 API 与 Adafruit GFX 一致：drawRect()、fillRect()、drawFastVLine()、setCursor()、print() 等用法与其他基于 Adafruit GFX 的库相同。
• 无需在 loop() 中反复刷新：绘图 API 直接写入 DMA 缓冲区，硬件在后台持续把缓冲区刷到屏上。要实现动画，在 loop() 中更新缓冲区内容即可；若动画出现闪烁或撕裂，可启用双缓冲（mxconfig.double_buff = true，每帧绘制完调用 flipDMABuffer() 切换）。

4.4 常见问题

现象	常见原因	处理
屏幕完全不亮	屏未接 5 V 电源；HUB75 排线未插好或方向反；begin() 返回 false	确认屏的 5 V 供电；检查排线插接与方向；查看串口是否报缓冲区分配失败
画面偏暗、闪烁、颜色发红	5 V 电源电流不足，或供电线材压降大	换用更大电流的 5 V 电源或降低亮度；改用更粗的供电线
上下半屏内容错位或颜色错乱	扫描方式或引脚配置与屏不符	核对屏的扫描方式；确认 PANEL_RES_Y 与各引脚配置
画面整体错位、显示不全	PANEL_RES_X/Y 或级联数量填错	按实际屏参数修正分辨率与 PANEL_CHAIN
部分行不亮	地址线（A/B/C/D/E）接线或配置错误	检查地址线；本例 64×64、1/32 扫描屏必须配置 E
像素横向偏移或重影	时钟相位不匹配；锁存切换时消隐不足	切换 mxconfig.clkphase（本例的屏需设为 false）；必要时用 setLatBlanking() 调整消隐
颜色偏色但图形正常	R/G/B 引脚顺序接错	核对 R1/G1/B1、R2/G2/B2 的引脚
