RLCD

RLCD（Reflective LCD，反射式液晶显示器）不需要背光，依靠反射环境光成像，观感接近墨水屏，但刷新速度与普通 LCD 相当。它适用于既需要墨水屏级别的低功耗和阳光可读性、又需要实时刷新动态画面的场景，例如常显时钟、电子日历、户外仪表。

阅读本章前，建议先了解 LCD 章节中液晶成像的基本原理，两者的控光机制一致。

1. 显示原理

RLCD 与普通 LCD 同属液晶显示，液晶层同样充当控制光线通断的光阀，区别在于光源的位置：

普通 LCD（透射式）：光来自屏幕底部的背光，穿过液晶层后射出。
RLCD（反射式）：屏幕底部没有背光，取而代之的是一层反射膜。环境光从正面射入，穿过液晶层、经反射膜反射后再次穿过液晶层射出。液晶层透光时该像素反射环境光显示为亮，遮光时显示为暗。

透射式 LCD 与反射式 RLCD 的光路对比

由此带来两个直接结果：

环境光越强，画面越清晰。阳光直射下普通 LCD 的背光会被环境光淹没，RLCD 反而达到最佳观感，这一点与墨水屏一致。
无环境光时无法显示。RLCD 在暗处不可见，需要外部照明（部分产品会增加一层可选的前光）。

RLCD 屏幕亮度偏低属正常现象

RLCD 没有背光，不会像普通 LCD 那样主动发光。屏幕亮度偏低甚至偏暗属于正常现象，并非故障；光线越充足显示越清晰，长时间观看也不易视觉疲劳。

在低功耗实现上，RLCD 常与两类技术结合：

低功耗反射 TFT（Thin Film Transistor，薄膜晶体管）：驱动 IC 内置显存并深度优化静态功耗，画面不更新时整屏功耗可低至微安级，同时保留较快的刷新能力。
MIP（Memory-in-Pixel）：每个像素内嵌 1 bit 存储单元，画面保持时几乎不耗电，常见于户外运动手表使用的 Sharp Memory LCD。

2. 特性与局限

优势：

功耗很低：省去了功耗占比最大的背光，静态显示功耗比普通 LCD 低一到两个数量级，适合电池供电的常显（Always-On）设备。
刷新快：本质仍是液晶，毫秒级响应，可流畅显示动画和实时数据。这是它与墨水屏的最大差别，且没有墨水屏的残影问题。
阳光下清晰可读：反射式成像，光线越强越清晰。
观感类纸：无背光直射眼睛，长时间观看舒适。

局限：

依赖环境光：暗处不可见，需要前光或外部照明。
色彩表现有限：目前以单色为主，彩色 RLCD 的色彩饱和度也明显低于普通 LCD。
对比度一般：反射效率有限，黑白对比度不如墨水屏和 OLED。
生态相对较新，可选尺寸和驱动资料少于普通 LCD。

与类似屏幕的定位对比：

需求	更适合的屏幕
彩色 GUI、室内交互	LCD / AMOLED
画面几乎不变、极致待机（价签、日历封面）	E-Paper
常显 + 实时刷新 + 户外可读 + 电池供电	RLCD

3. 常见驱动方案与接口

RLCD 对主控来说与普通 SPI LCD 非常相似：驱动 IC 内置显存（GRAM，Graphics RAM，图形随机存取存储器），通过 SPI 接口接收命令与像素数据，同样遵循显示基础与接口中复位、初始化序列、设置窗口、写入像素的通用流程。

差别主要在像素格式：单色 RLCD 的显存按 1bpp（1 bit per pixel，每像素 1 位）组织，一帧数据量很小。以 4.2 英寸 300×400 的屏幕为例，一帧仅 300 × 400 ÷ 8 = 15000 字节（同分辨率的 RGB565 彩屏为 240000 字节），因此即使 SPI 接口也能达到很高的帧率，功耗也进一步降低。

常见的低功耗反射 TFT 驱动 IC 有 Sitronix ST7305、ST7306 等，支持低功耗模式与局部窗口更新。使用微雪的 RLCD 开发板时，驱动层已在官方示例包中封装好，一般无需直接操作这些 IC 的寄存器。

3.1 图形库选择

由于是单色屏，RLCD 的图形库推荐使用 u8g2：这是嵌入式单色显示最常用的图形库，1bpp 显存组织与屏幕原生格式一致，字体和绘图资源丰富。

需要复杂界面时也可以移植 LVGL（配置为单色模式）。

4. Arduino + u8g2 驱动示例

关于开发板的兼容性

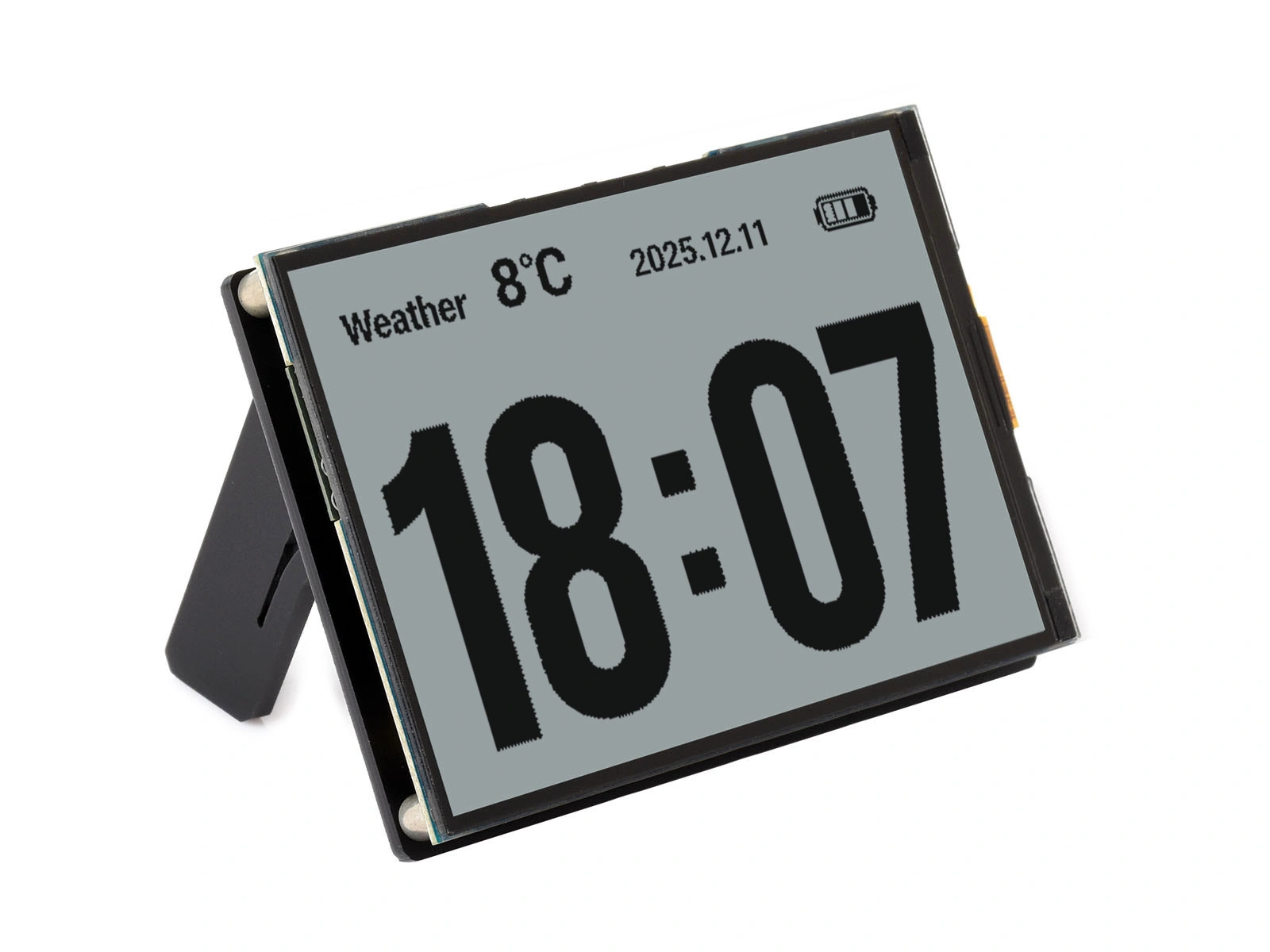

本节以 微雪 ESP32-S3-RLCD-4.2 为例。该开发板板载 4.2 英寸 300×400 全反射屏，驱动 IC 为 ST7305。如果使用其他开发板或屏幕模块，只需替换引脚定义和对应的构造器即可。

4.1 准备工作

参考 Arduino IDE 开发环境搭建教程安装 Arduino IDE 并添加 ESP32 支持。ESP32-S3-RLCD-4.2 要求 arduino-esp32 v3.3.0 以上版本。
在库管理器（工具 > 管理库）中搜索 U8g2 并安装。ST7305 300×400 的支持自 U8g2 v2.36.19 起并入，请确认版本不低于此。其他安装方式参考 Arduino 库管理教程。
按产品页的 Arduino 工程参数设置配置开发板选项。

4.2 确认引脚

屏幕已直连主控，引脚固定如下。与 LCD 不同，RLCD 没有背光，因此引脚表中不含 BL 一项：

信号	GPIO	说明
RLCD_SCK	GPIO11	SPI 时钟
RLCD_MOSI	GPIO12	SPI 数据
RLCD_DC	GPIO5	命令 / 数据选择
RLCD_CS	GPIO40	片选
RLCD_RST	GPIO41	复位

4.3 示例代码

这块屏的驱动 IC 是 ST7305，U8g2 库已原生支持它，选用 U8G2_ST7305_300X400 系列构造器即可，无需额外的驱动文件。ESP32-S3 的引脚可自由路由到硬件 SPI，实际项目通常使用硬件 SPI，因此这里直接采用（4W_HW_SPI）。新建一个 Arduino 工程，写入以下代码：

#include <U8g2lib.h>
#include <SPI.h>

// 引脚定义（ESP32-S3-RLCD-4.2）
#define RLCD_SCK  11
#define RLCD_MOSI 12
#define RLCD_DC   5
#define RLCD_CS   40
#define RLCD_RST  41

// 1. 创建屏幕对象：ST7305 300×400，硬件 SPI，U8G2_R1 旋转为 400×300 横屏
//    构造器参数依次为 旋转方向、CS、DC、RST
U8G2_ST7305_300X400_F_4W_HW_SPI u8g2(U8G2_R1, RLCD_CS, RLCD_DC, RLCD_RST);

void setup() {
  // 2. 将硬件 SPI 映射到本板的 SCK=11、MOSI=12（MISO 用不到，填 -1）
  SPI.begin(RLCD_SCK, -1, RLCD_MOSI, RLCD_CS);

  // 3. 初始化屏幕
  u8g2.begin();

  // 4. 清空缓冲区
  u8g2.clearBuffer();

  // 5. 显示文字
  u8g2.setFont(u8g2_font_logisoso32_tf);
  u8g2.drawStr(90, 140, "Hello, RLCD!");

  // 6. 绘制边框与图形
  u8g2.drawFrame(10, 10, 380, 280);   // 空心矩形（边框）
  u8g2.drawBox(60, 200, 60, 50);      // 实心矩形
  u8g2.drawCircle(200, 225, 30);      // 空心圆
  u8g2.drawLine(270, 250, 340, 200);  // 直线

  // 7. 将缓冲区内容刷新到屏幕
  u8g2.sendBuffer();
}

void loop() {
}

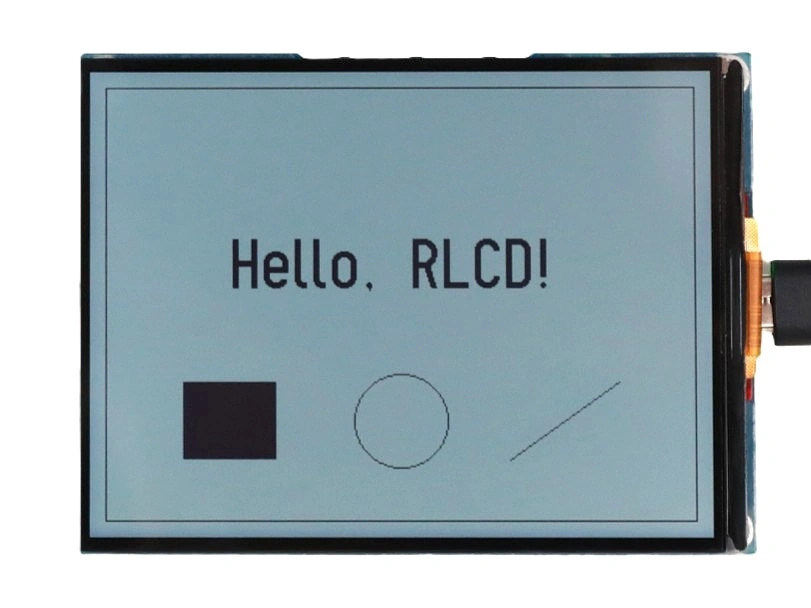

编译并烧录后，屏幕显示 "Hello, RLCD!" 与一组图形。RLCD 依靠环境光成像，在光线充足处观察效果最佳。

关于构造器：u8g2 的构造器名遵循 U8G2_<驱动IC>_<分辨率>_<缓冲模式>_<总线类型> 的格式，U8G2_ST7305_300X400_F_4W_HW_SPI 拆开即：驱动 IC 为 ST7305、分辨率 300×400、缓冲模式 F、总线为四线硬件 SPI，后面依次是旋转方向和三个引脚（时钟与数据由硬件 SPI 外设固定负责，不在构造器参数里）。其中：

缓冲模式：F 为整屏缓冲（Full buffer），一次绘制整帧；1/2 为分页缓冲，每次只在内存中缓存 1 或 2 个 tile 行，配合 firstPage()/nextPage() 循环刷新，内存占用更小但代码略复杂。300×400 的 1bpp 整帧仅 15000 字节，ESP32-S3 内存充裕，直接用 F 即可。
总线类型：4W_HW_SPI 为硬件 SPI，由 SPI 外设产生时序、速度快；若需接到任意引脚，可改用软件模拟的 4W_SW_SPI，见下方提示。

完整的命名规则与各参数取值见 u8g2 官方文档。

关于 SPI.begin()：硬件 SPI 构造器只接收 CS、DC、RST，时钟与数据走 ESP32-S3 的硬件 SPI（FSPI）外设，默认引脚为 SCK=GPIO12、MOSI=GPIO11。本板的 SPI 时钟与数据未使用 FSPI 默认引脚（SCK 接 GPIO11、MOSI 接 GPIO12），因此要在 u8g2.begin() 之前调用 SPI.begin(11, -1, 12, 40) 按实际接线重新映射，否则屏幕不亮。

重映射仍是硬件 SPI

换到非专属引脚后，信号从 IO MUX 直连改走 GPIO 矩阵，SPI 时钟上限由约 80 MHz 降到约 40 MHz，但外设本身仍是硬件驱动（远快于软件 SPI）。而 ST7305 数据手册规定的写时序时钟周期最小 30 ns（约 33 MHz），是比 GPIO 矩阵更低的那道上限。本章示例最高使用 24 MHz 时钟（见动态刷新示例的 setBusClock()），未触及这两道上限，因此重映射不构成瓶颈。

此后所有绘图均使用 u8g2 的标准 API，常用的还有：

u8g2.drawUTF8(x, y, "text");           // 绘制 UTF-8 字符串
u8g2.drawDisc(x, y, r);                // 实心圆
u8g2.drawXBMP(x, y, w, h, bitmap);     // 单色位图

注意 u8g2 的绘图模式：所有绘制先写入内存缓冲区，调用 sendBuffer() 后才一次性刷新到屏幕，这正对应显示基础与接口中的帧缓冲概念。

4.4 动态刷新示例

RLCD 与墨水屏最大的区别是刷新快。沿用 4.3 的硬件 SPI 配置，将绘图逻辑从 setup() 移到 loop() 中反复执行并统计帧率，就能直观感受这一点：

#include <U8g2lib.h>
#include <SPI.h>

// 引脚定义（ESP32-S3-RLCD-4.2）
#define RLCD_SCK  11
#define RLCD_MOSI 12
#define RLCD_DC   5
#define RLCD_CS   40
#define RLCD_RST  41

// 硬件 SPI 构造器，参数依次为 旋转方向、CS、DC、RST
U8G2_ST7305_300X400_F_4W_HW_SPI u8g2(U8G2_R1, RLCD_CS, RLCD_DC, RLCD_RST);

uint32_t counter = 0;
uint32_t lastMs = 0;
uint32_t frames = 0;
uint32_t fps = 0;

void setup() {
  // 将硬件 SPI 总线映射到本板的 SCK=11、MOSI=12（MISO 用不到，填 -1）
  SPI.begin(RLCD_SCK, -1, RLCD_MOSI, RLCD_CS);

  u8g2.begin();
  u8g2.setBusClock(24000000);  // 提高 SPI 时钟以获得更高帧率
  lastMs = millis();
}

void loop() {
  char buf[32];

  u8g2.clearBuffer();

  // 居中显示计数值
  u8g2.setFont(u8g2_font_logisoso50_tn);
  snprintf(buf, sizeof(buf), "%lu", (unsigned long)counter);
  int w = u8g2.getStrWidth(buf);
  u8g2.drawStr((400 - w) / 2, 170, buf);

  // 底部显示实时帧率
  u8g2.setFont(u8g2_font_6x13_tf);
  snprintf(buf, sizeof(buf), "FPS: %lu", (unsigned long)fps);
  u8g2.drawStr(20, 285, buf);

  u8g2.drawFrame(10, 10, 380, 280);

  u8g2.sendBuffer();  // 刷新到屏幕

  counter++;
  frames++;

  // 每秒统计一次帧率
  uint32_t now = millis();
  if (now - lastMs >= 1000) {
    fps = frames * 1000 / (now - lastMs);
    frames = 0;
    lastMs = now;
  }
}

编译并烧录后，屏幕中央的计数值飞快跳动，底部显示实时帧率，整屏刷新约 45 FPS。相比之下，同尺寸墨水屏的一次整屏刷新通常以秒计，两者的差距一目了然。

与 4.3 相比，这段代码的差别只有两点：u8g2.begin() 后用 setBusClock(24000000) 把 SPI 时钟提到 24 MHz，以及把绘图放进 loop() 循环刷新。构造器、引脚映射和绘图 API 都一样。

还想要更高帧率？

上述 ~45 FPS 基于 U8g2 内置的 ST7305 驱动，它逐块发送、每帧要发起数千次小的 SPI 事务，刷新路径尚未针对本屏优化（300×400 支持是 v2.36.19 才并入的新驱动）。瓶颈在事务开销而非时钟，因此继续调高 setBusClock 收效甚微。

如果追求极限帧率，可改用示例程序包中的 02_Example/Arduino/10_U8G2_Test——它自带一份手写驱动，将整个 tile 行拼好后一次性批量发送，同样 24 MHz 下可达 70+ FPS（并额外统计单帧耗时、刷新耗时并通过串口输出）。代价是要复制其中的 ST7305_U8g2.h/.cpp 两个文件。

4.5 常见问题

现象	常见原因	处理
暗处看不清	RLCD 依赖环境光成像，属正常现象	增加外部照明
构造器编译报错	U8g2 版本过低，未包含 ST7305 支持	升级 U8g2 至 v2.36.19 以上
画面偏移或花屏	构造器分辨率或旋转方向不匹配	核对构造器型号与屏幕分辨率（300×400）一致
