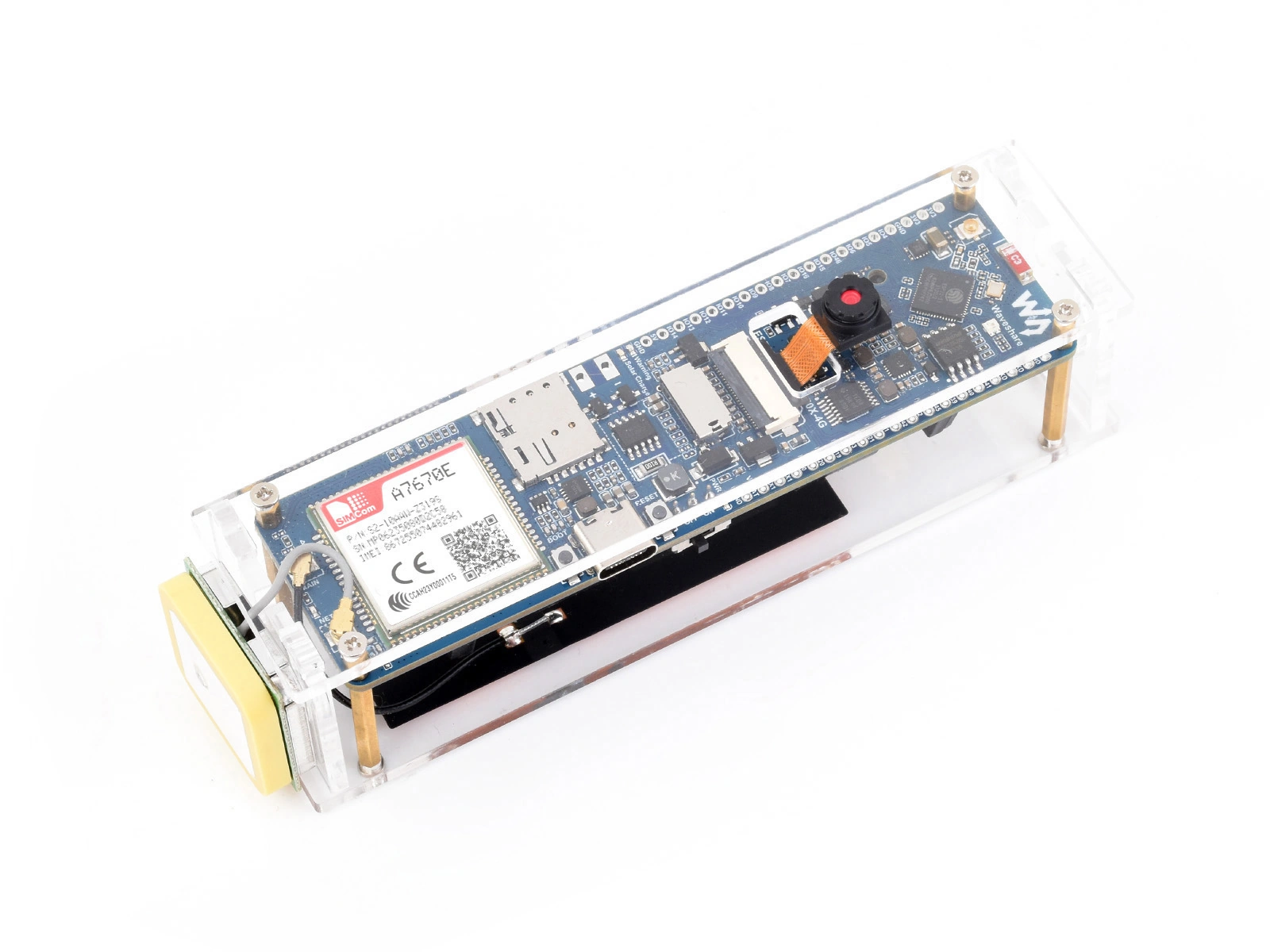

ESP32-S3-A7670E-4G

ESP32-S3-A7670E-4G（以下统称开发板） 是一款微雪 (Waveshare) 设计的多功能、高性能的微控制器开发板。其中板载了 A7670E 4G 通讯模组、OV 通用摄像头接口、TF 卡槽、RGB 炫彩灯、18650 电池槽、测量电池电压 IC、太阳能充电接口等外设，采用的 ESP32-S3R2 是集成了低功耗 Wi-Fi 和 BLE5.0 的系统级芯片 (SoC)，此外还具有外部 16MB Flash 和 2MB PSRAM。Soc 内部的硬件加密加速器、RNG、HMAC 和数字签名 (Digital Signature) 模块，可以满足物联网的安全要求。采用的 A7670E 4G 通讯模组提供移动网络，结合 ESP32-S3R2 可实现随身 WIFI、物联网数传等功能 。多种低功耗工作状态满足在物联网 (IoT)、移动设备、户外监控、智能家居等应用场景的功耗需求。

产品特性

• 搭载高性能 Xtensa® 32 位 LX7 双核处理器，主频高达 240 MHz
• 支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth® 5 (LE)，板载天线
• 内置 512KB 的 SRAM 和 384KB ROM，叠封 2MB PSRAM 和外接 16MB Flash

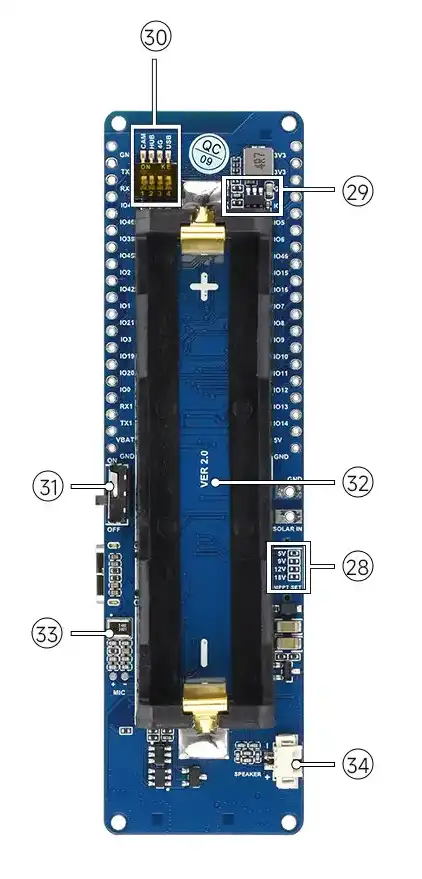

硬件说明

• 板载 TF Card 卡槽，支持文件、图片存储（⑬）
• 板载太阳能充电接口（⑱）
  • 可通过背面电阻切换太阳能输入电压
  • 太阳能充电时绿色 LED 亮起（㉖、㉘）
• 板载电路开关，用于 18650 电池供电控制（㉛）
• 板载 USB 转 UART 芯片及自动下载电路（⑦）
• ESP32-S3 USB 直连 A7670X USB，支持 TinyUSB + PPP 上网
• 板载 18650 电池接口，支持 3.7V 单节锂电池
  • 电池反接时黄色 LED 警告（㉕）
• 预留 GPIO，可灵活配置 I2C / SPI 等外设
• 板载 GNSS IPEX1 接口（㉑）
• 板载麦克风与扬声器接口，支持通话功能（㉝、㉞）
• 板载拨码开关，可控制 Camera、USB HUB、4G 模组供电（㉚）
• 板载贴片天线，可以去掉原有的陶瓷天线，切换为外部天线（⑲、⑳）
• 板载 RGB 炫彩灯，WS2812B 驱动（㉓）
• 板载 Camera 接口，24pin 摄像头排线接口（⑫），请参考 支持摄像头列表

LED 指示说明

• 电池反接指示灯：黄色（㉕）
• 太阳能充电指示灯：绿色（㉖）
• 电源指示灯：蓝色（㉔）
• 网络指示灯：红色，注册网络后 200 ms 闪烁（㉗）

支持摄像头列表

Model	Max Resolution	Color Type	Lens Size
OV2640	1600 × 1200	Color	1/4"
OV3660	2048 × 1536	Color	1/5"
OV5640	2592 × 1944	Color	1/4"
OV7670	640 × 480	Color	1/6"
OV7725	640 × 480	Color	1/4"
NT99141	1280 × 720	Color	1/4"
GC032A	640 × 480	Color	1/10"
GC0308	640 × 480	Color	1/6.5"
GC2145	1600 × 1200	Color	1/5"
BF3005	640 × 480	Color	1/4"
BF20A6	640 × 480	Color	1/10"
SC101IOT	1280 × 720	Color	1/4.2"
SC030IOT	640 × 480	Color	1/4.2"
SC031GS	640 × 480	Color	1/6"

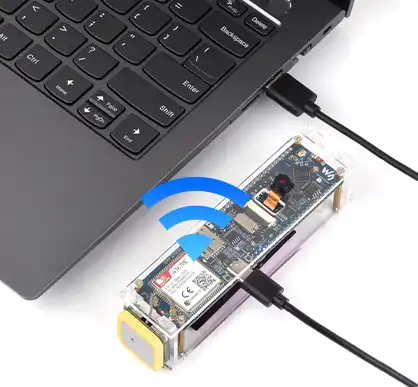

硬件连接说明

ESP32-S3 UART 转 USB 与 4G 模组 USB 共用一个 Type-C 接口。
用户可通过背面拨码开关选择：

• 4G 模组 USB ↔ Type-C
• 4G 模组 USB ↔ ESP32-S3

该功能常用于 ESP32-S3 使用 TinyUSB 与 4G 模组通信，实现 PPP 拨号上网、随身 WiFi、无线热点等应用。

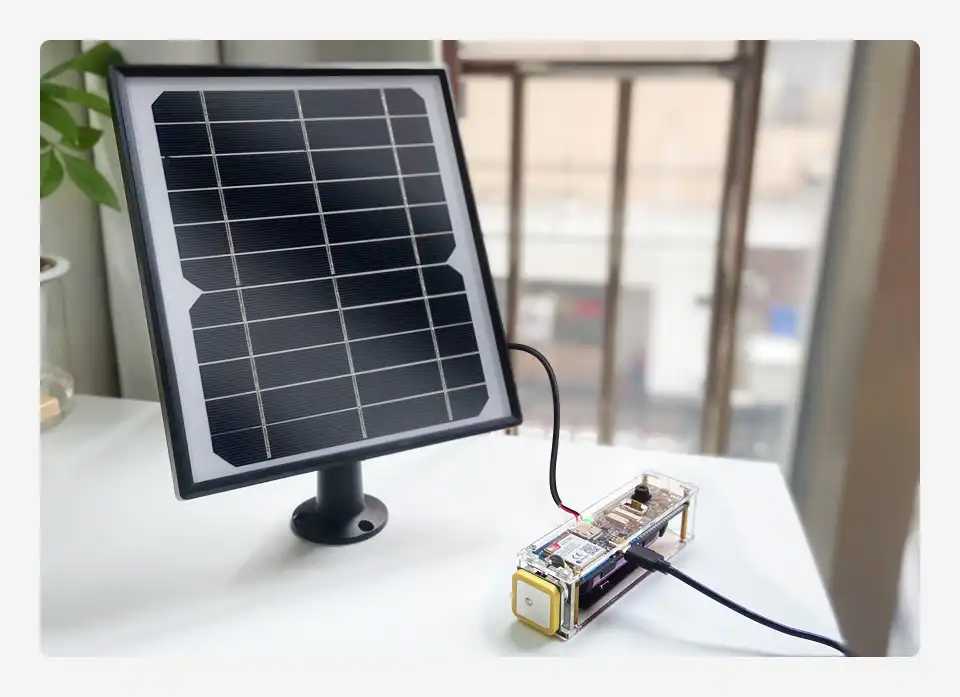

太阳能充电说明

开发板背部的太阳能输入选择电阻用于切换太阳能输入最大电压。

• 默认 0Ω 电阻连接至 5V 档位
• 支持 5~6V 太阳能板输入
• 使用更高电压太阳能板时，请短接对应电压焊点

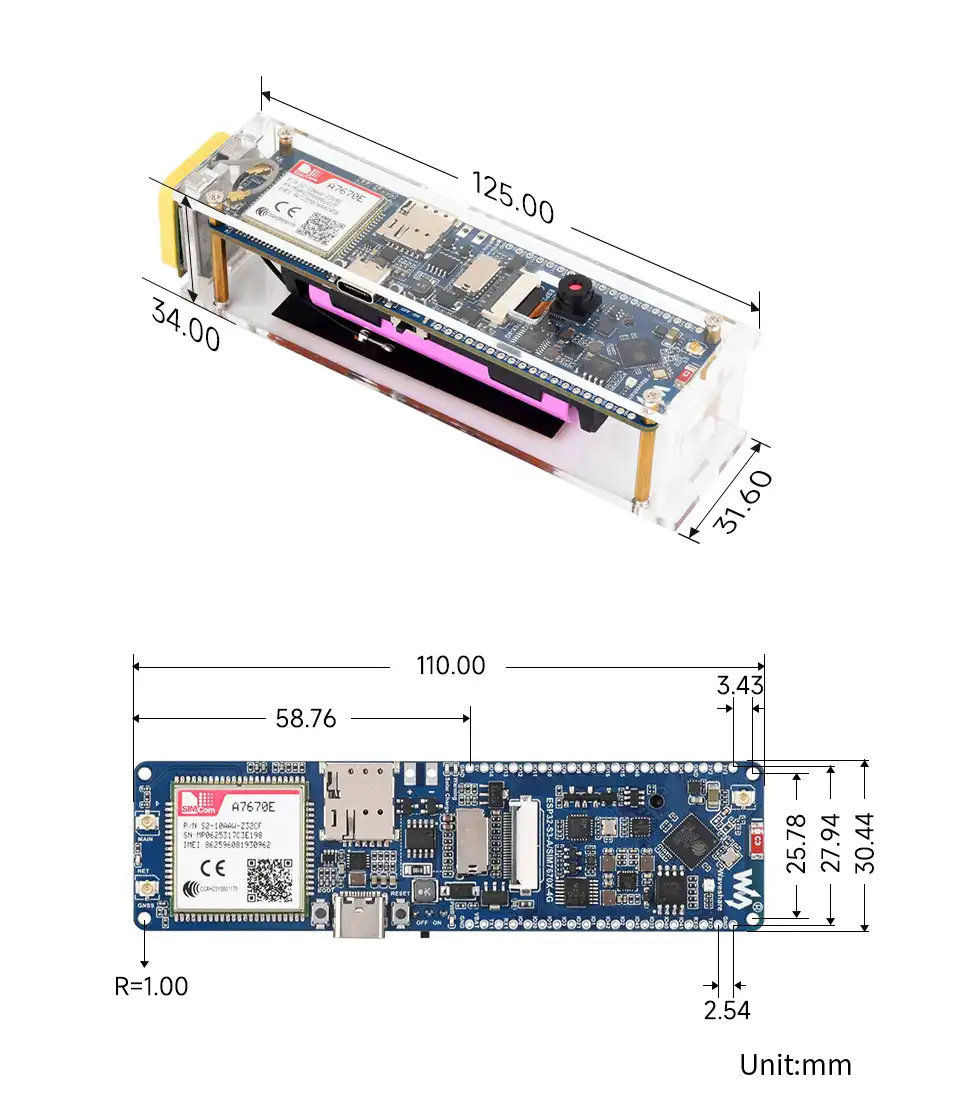

产品尺寸
