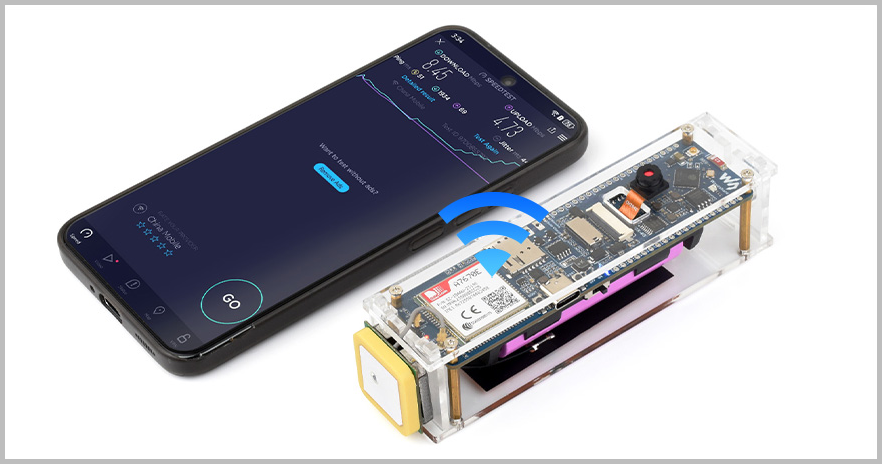

随身 WiFi 固件应用

使用说明

• 本应用使用 TinyUSB 协议栈与 4G Cat-1 模组通信，使用 PPP 拨号直接为 ESP32-S3 供网
• 本示例使用编译好的固件，请先下载 Flash Tools 下载工具
• 下载固件：
  • ESP32-S3-A7670E_USB_4G_CDC.bin

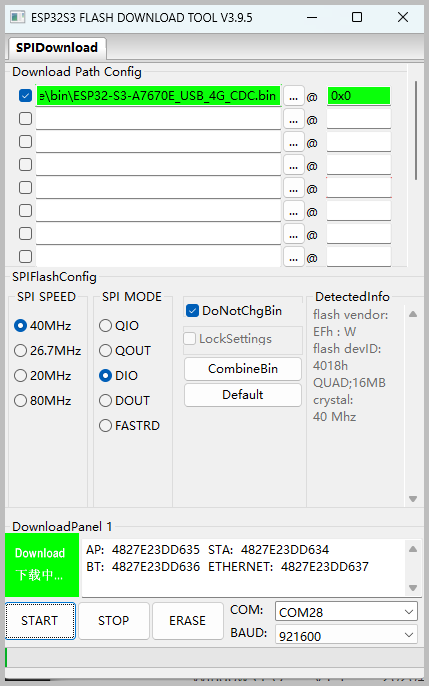

• 打开 Flash Tools 工具，选择开发模式，选定该固件，地址为 0x0，如图所示，插入 SIM 卡下载启动程序

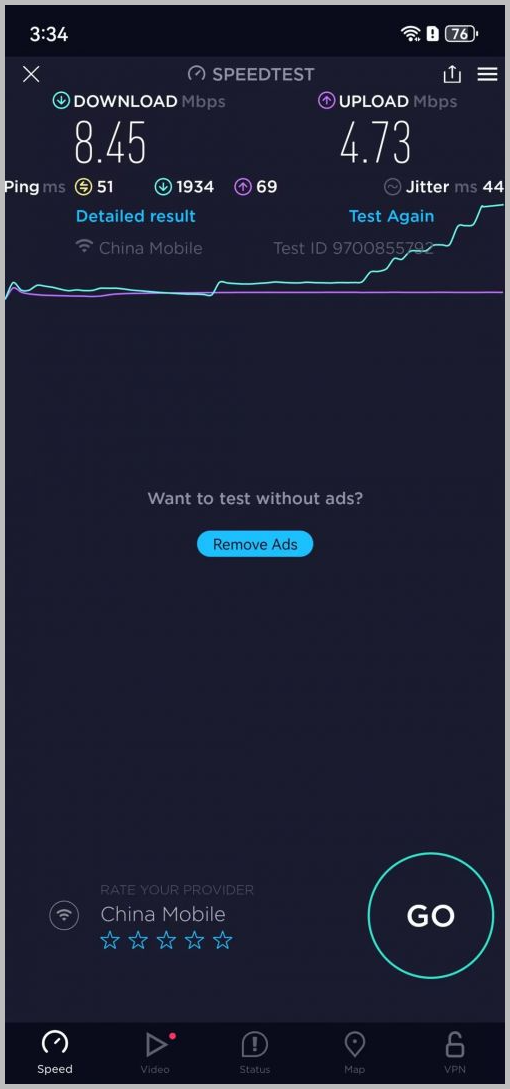

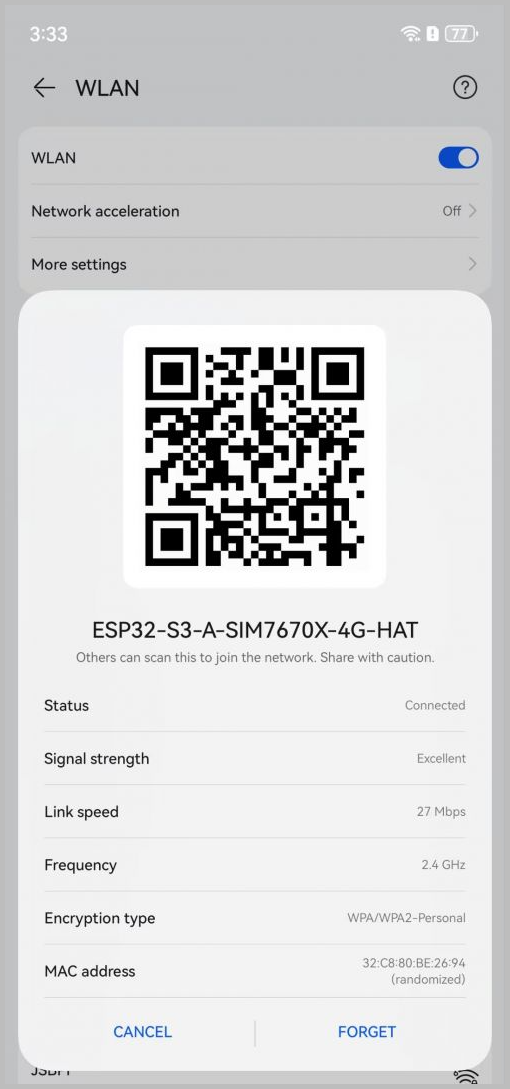

• 将开发板背面拨码开关 4G 开启，USB 关闭，重新上电开发板，等待炫彩 LED 显示红色，打开手机连接 WIFI：ESP32-S3-A-SIM7670X-4G-HAT，密码：12345678 即可上网

故障排查

注意

如果无法入网，请按以下步骤排查：

1. 模组需注册到运营商网络，并正确配置 APN： AT+CGDCONT=1,"IP","your_apn"

2. 将开发板背面拨码开关设置为 4G 开启、USB 关闭，然后重新上电开发板

3. 确认下载了对应型号的固件，切勿混淆 A7670E 与 SIM7670G 固件，并确保烧录时已正确勾选

4. 验证阶段建议使用可正常通话的手机 SIM 卡，优先使用已在手机中验证可上网的卡进行测试；部分物联网卡限制较多，可能导致无法入网或被封号，确认功能正常后再更换

5. 完整工程请查看： usb_cdc_4g_module 示例程序
