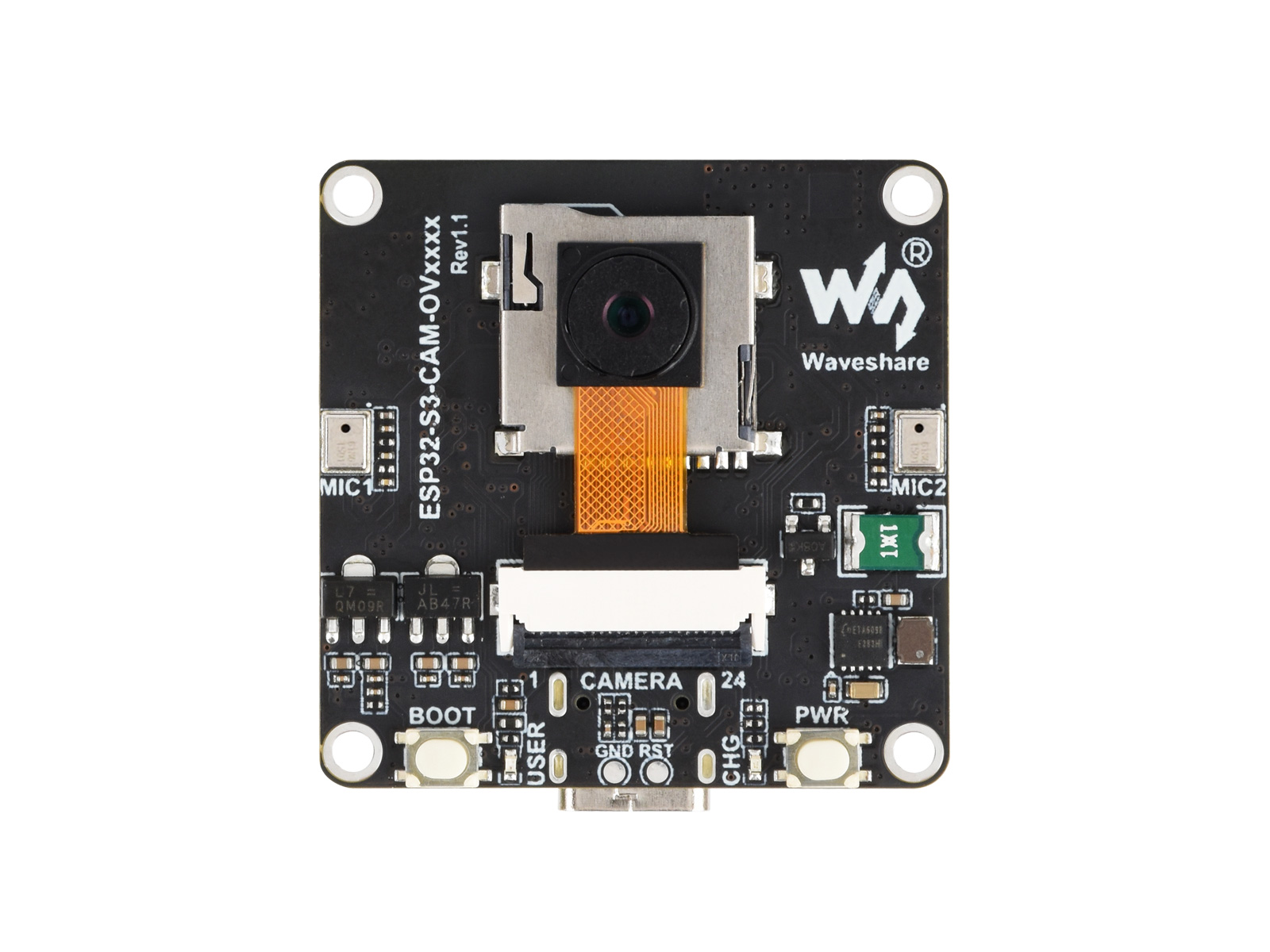

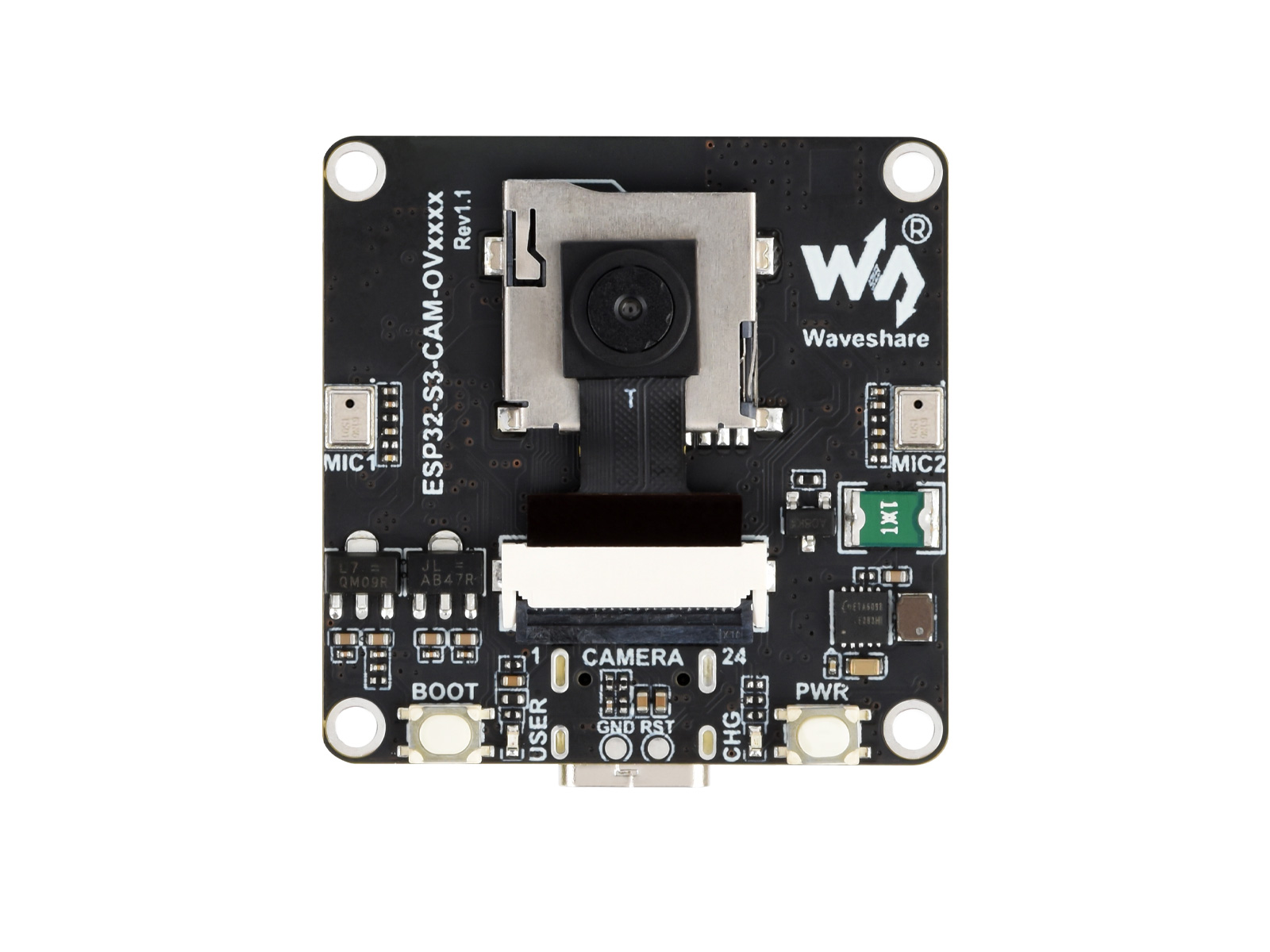

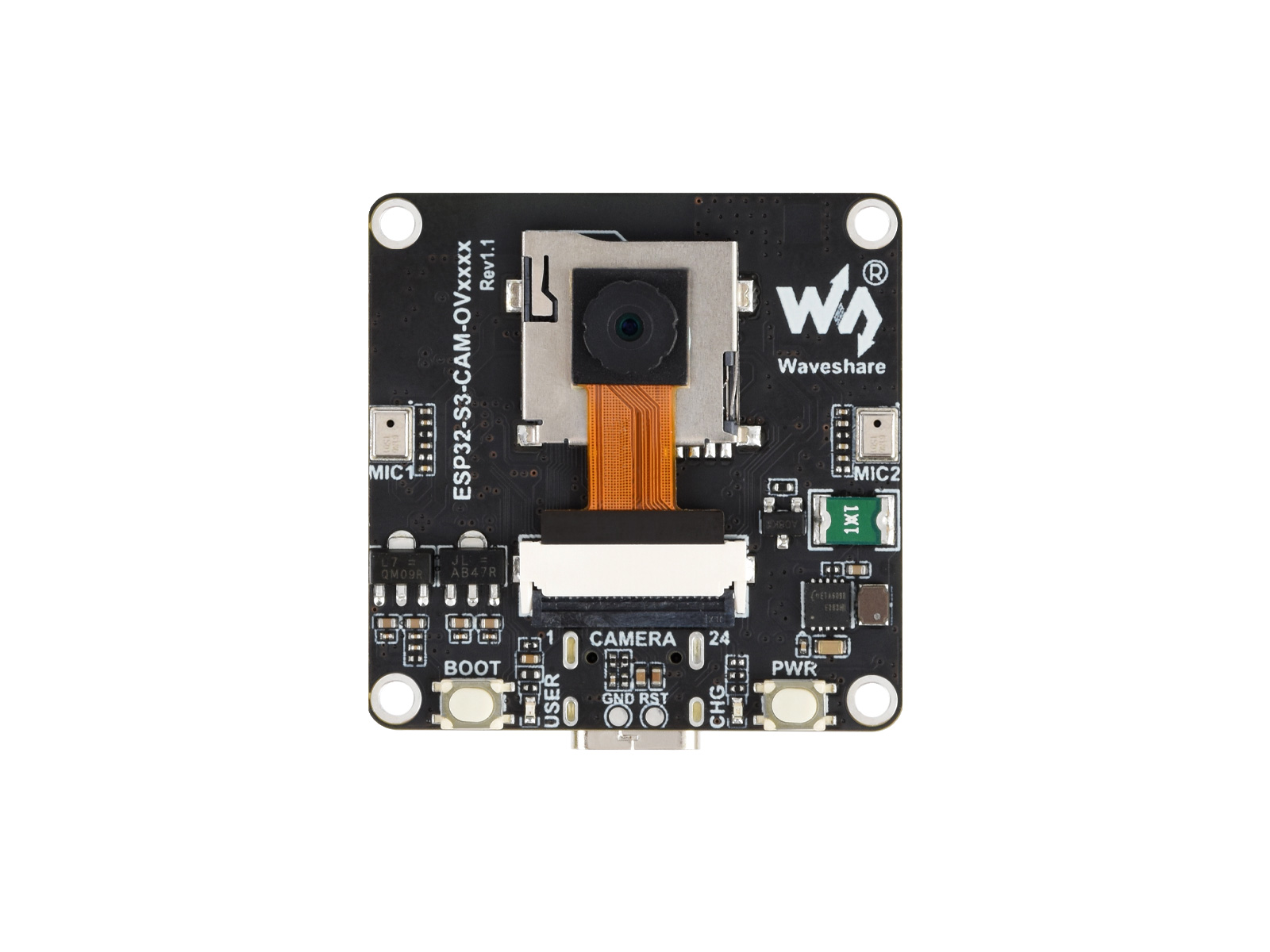

ESP32-S3-CAM-OVxxxx

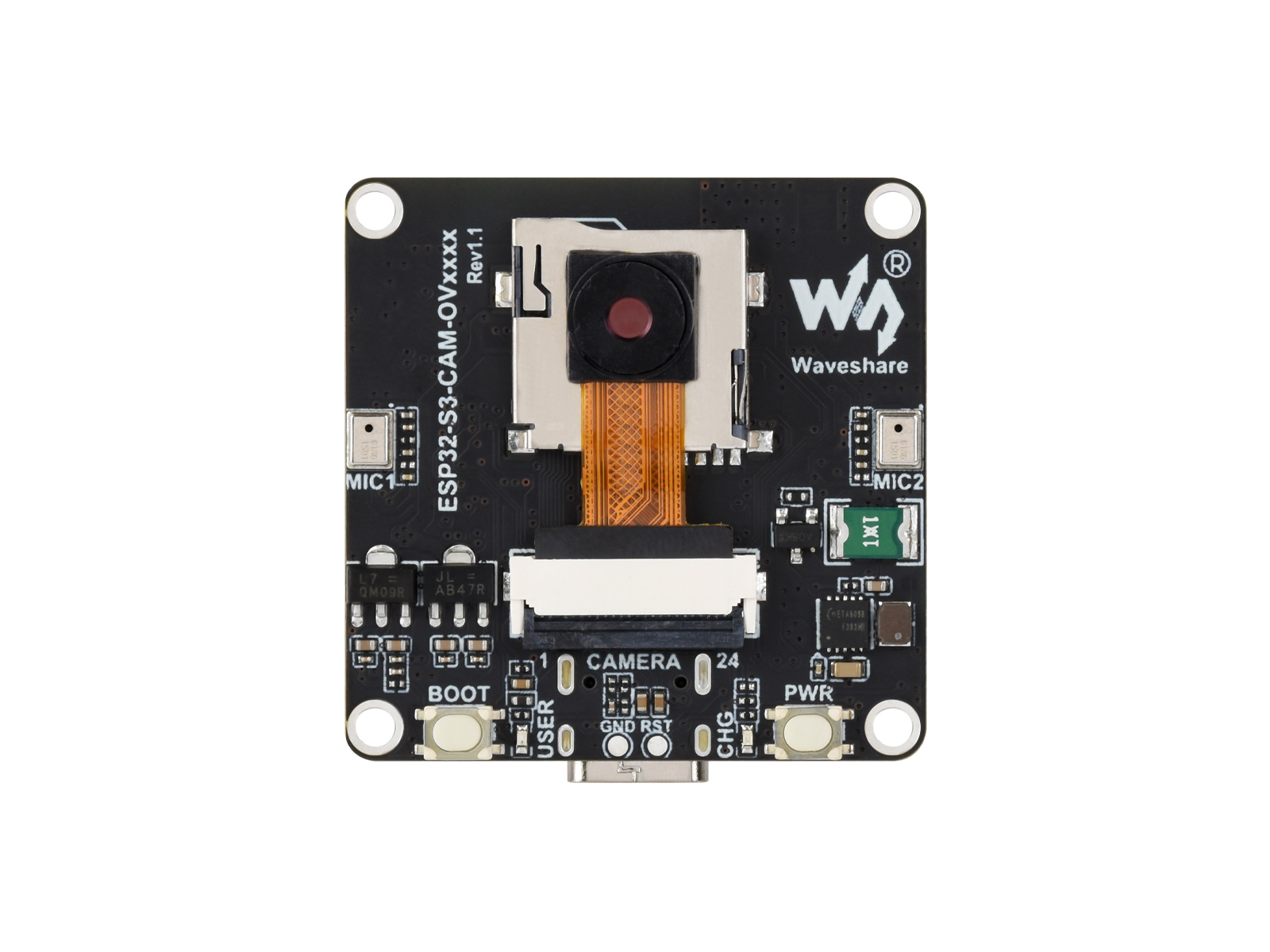

ESP32-S3-CAM-OV3660

ESP32-S3-CAM-OVxxxx 是一款由微雪（Waveshare）设计的高性能、高集成微控制器摄像头开发板。板载 SPI/QSPI 屏幕接口、DVP 摄像头接口、低功耗音频编解码芯片及回声消除电路，双麦克风收音、外置扬声器接口，为快速开发和产品原型验证提供强大支持。

产品特性​

  • 搭载 ESP32-S3R8 高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz

  • 支持 2.4GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线

  • 内置 512KB 的 SRAM 和 384KB ROM，叠封 8MB PSRAM 和外接 16MB Flash

  • 采用 Type-C 接口，提高了用户的使用便捷性和设备的兼容性

  • 板载 24pin DVP 摄像头接口，兼容多款摄像头

  • 板载 18pin 屏幕接口，支持 SPI 以及 QSPI

  • 配备双麦克风阵列，可实现降噪和回声消除等音频算法，适合精准的语音识别和近场 / 远场语音唤醒应用

  • 板载 PWR、BOOT 两个可自定义功能的侧边按钮，方便使用按钮进行自定义功能开发

  • 板载 3.7V GH1.25 锂电池充放电接口

  • 摄像头参数对比

    型号最大分辨率输出接口输出格式Lens Size焦距光圈视场角
    OV5640 摄像头2592×1944DVPRGB565
    YUV
    YCbCr422    		1/4inch4.1mm2.8D:68° H:55° V:42°
    OV3660 摄像头2048×1536DVP8/10-bit Raw RGB data
    JPEG compression
    YUV/YCbCr422
    RGB565    		-3.2mm2.4D:68°
    GC2145 摄像头1616×1232DVPRGB565
    YCbCr422
    8bit Raw RGB data    		1/5inch2.38mm2.4D:68° H:60° V:46.8°
    GC0308 摄像头648×488DVPGrayscale
    YCbCr422
    RGB565    		1/6.5inch2.5mm2.4D:58° H:46° V:35°

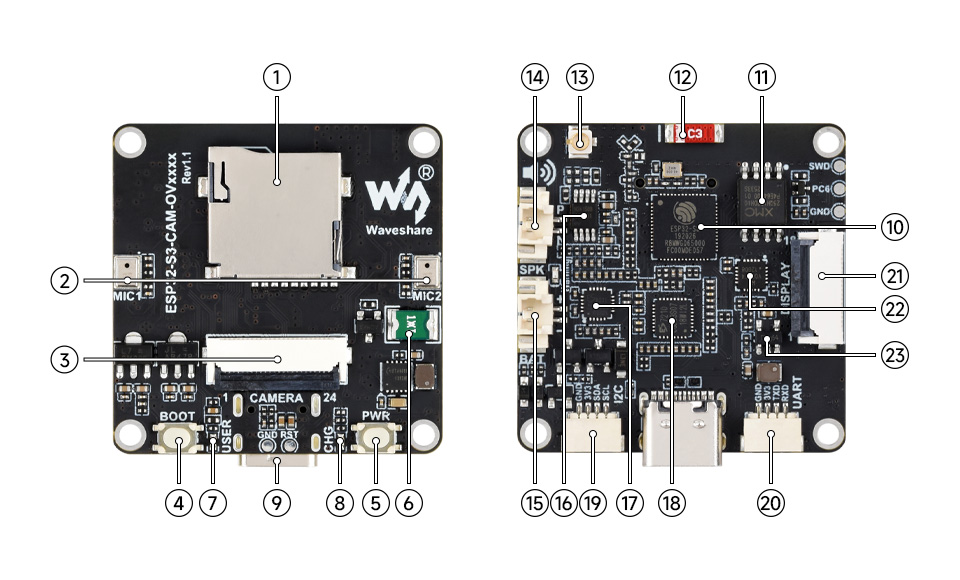

板载资源​

ESP32-S3-CAM-OVxxxx

  1. micro SD 卡
  2. 双麦克风阵列
  3. DVP 摄像头接口
  4. BOOT 按键
  5. PWR 按键
  6. ETA6098 充电管理
  7. USER 自定义指示灯
  8. 充电指示灯
  9. typec 接口
  10. ESP32-S3R8
  11. 16MB Flash
  12. 贴片陶瓷天线
  13. IPEX 1 代座子 （默认板载天线，可通过拆焊电阻切换为使用外部天线）
  14. 喇叭座子 （输出功率 3W 4Ω）
  15. 电池座子 （GH1.25 2PIN 连接器，可用于接入 3.7V 锂电池，支持充放电）
  16. NS4150B 功放
  17. ES8311
  18. ES7210
  19. I2C 座子
  20. UART 座子
  21. LCD18pin 接口
  22. CH32V003F4U6 扩展 IO 芯片
  23. MP1605 电源模块

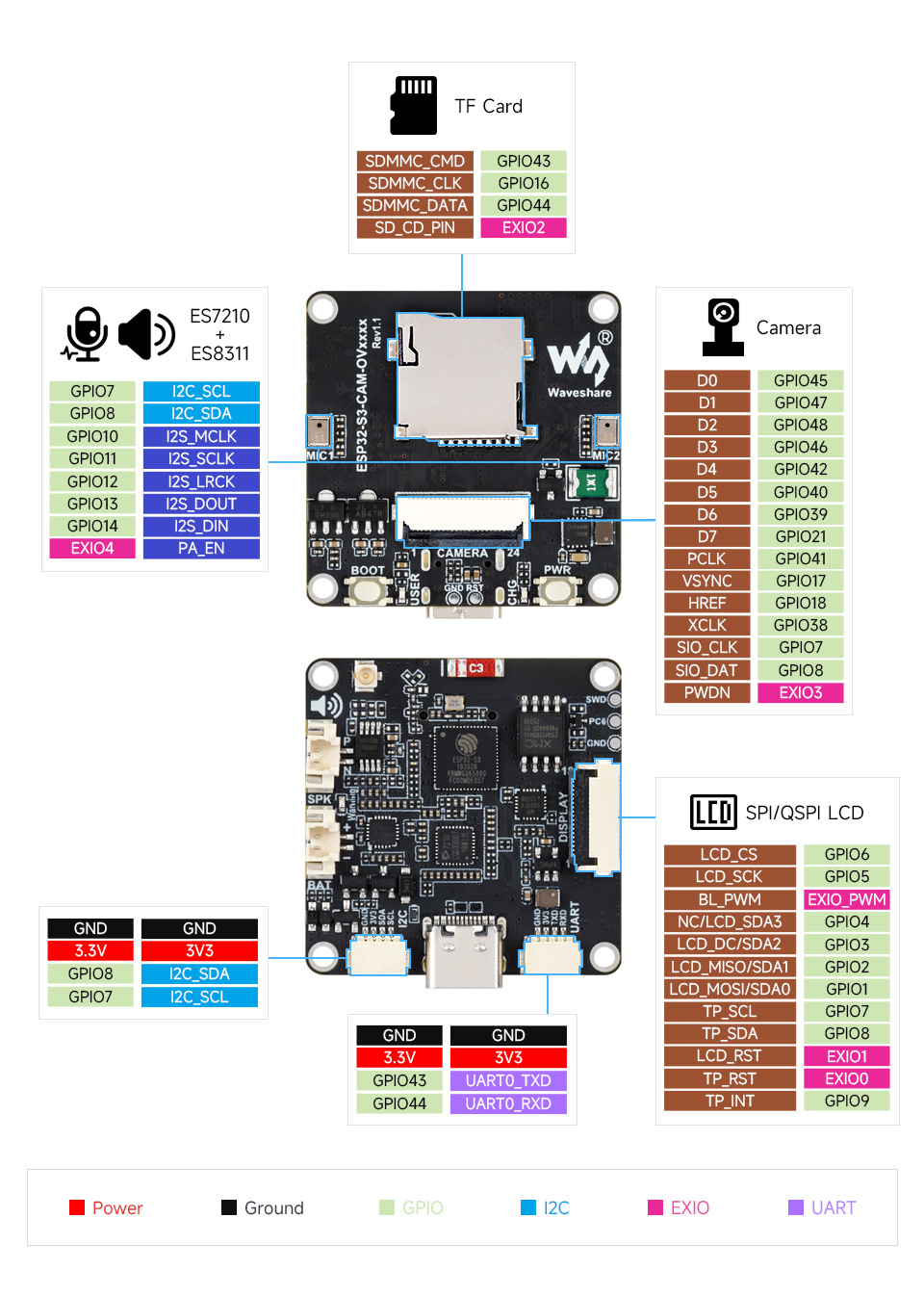

接口定义​

ESP32-S3-CAM-OVxxxx

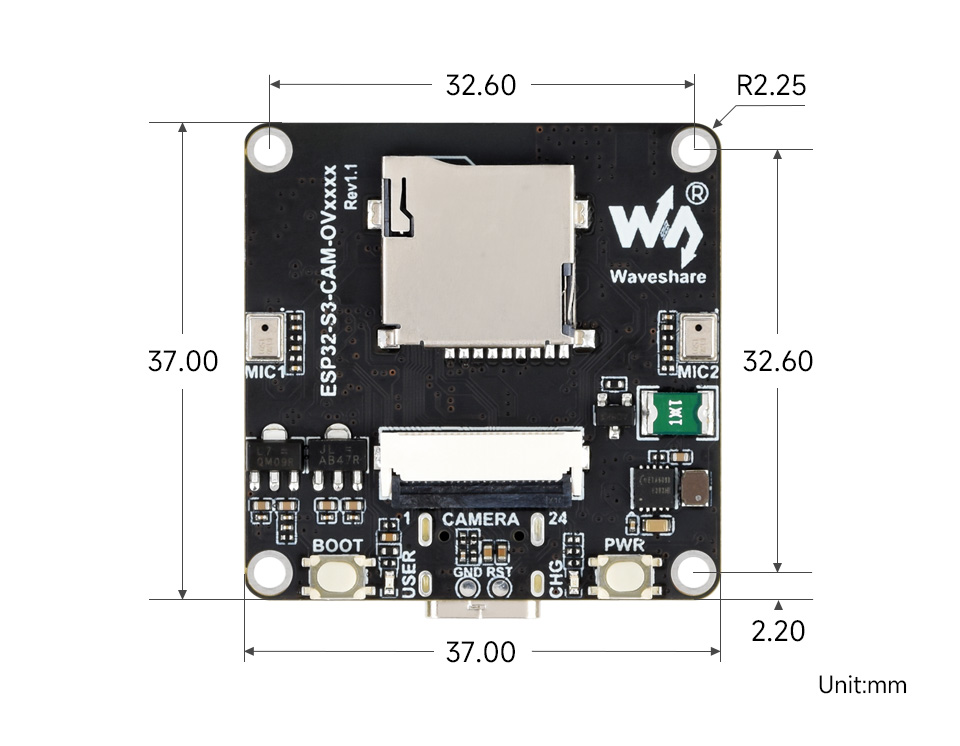

产品尺寸​

ESP32-S3-CAM-OVxxxx

开发方式​

ESP32-S3-CAM-OVxxxx 支持 Arduino IDE 和 ESP-IDF 两种开发框架，为开发者提供灵活的选择，您可以根据项目需求和个人偏好选择合适的开发工具。

两种开发方式各有优势，开发者可根据自身需求和技能水平选择。Arduino 简单易学、上手快，适合初学者和非专业人士；ESP-IDF 则提供更高级的开发工具和更强的控制能力，适合有专业背景或对性能要求较高的开发者，更适用于复杂项目开发。

  • Arduino IDE 是一款便捷灵活、易于上手的开源电子原型平台。无需太多基础知识，简单学习后即可快速开发。Arduino 拥有庞大的全球用户社区，提供海量开源代码、项目示例和教程，以及丰富的库资源，封装了复杂功能，让开发者能够快速实现各种功能。您可以参考 Arduino IDE 开发环境搭建教程 完成初始设置，教程中同时提供了相关示例程序供参考。

  • ESP-IDF 全称 Espressif IoT Development Framework，是乐鑫科技为 ESP 系列芯片推出的专业开发框架。它基于 C 语言开发，包含编译器、调试器、烧录工具等，支持命令行或集成开发环境（如 Visual Studio Code 配合 Espressif IDF 插件）开发，插件提供代码导航、项目管理、调试等功能。我们推荐使用 VS Code 进行开发，具体配置过程可参考 ESP-IDF (VS Code) 开发环境搭建教程，教程中同时提供了相关示例程序供参考。
