使用说明

为了让用户能够快速了解产品的各个功能，我们提供了一系列的测试例程，方便客户了解各个接口的使用。除了 ESP32-S3-CAM-OVxxxx 主机和配套的线材之外，为了能够运行例程，需要准备的器件如下：

器件准备

• ESP32-S3-CAM-OVxxxx ×1
• Micro SD 卡 ×1（非必需，SD 卡示例需要）
• 屏幕，支持 1.83,2inch,2.8inch,3.5inch ×1

注意事项

• 使用时注意 PCB 天线区域，避免其它金属、塑料件贴合 PCB 天线。
• 屏幕以及摄像头占用绝大多数 GPIO，开发板使用 CH32V003 芯片作为扩展 IO，用于复位、关闭/打开背光等控制。
• GH1.25 锂电池座子只支持 单节 3.7 V 锂电池，勿使用多组电池包同时接入充放电，建议单节容量在 2000 mAh 以下。

⚠️ USB 下载注意事项（重要）

开发板使用 USB 下载程序

若出现 无法识别端口 的情况，请进入 Boot 模式：

1. 按住 BOOT 按键
2. 连接 USB 至电脑
3. 松开 BOOT 按键

下载完成后，重新上电运行程序。

示例介绍

• 固件使用 brookesia 组件，展示 APP 风格的各种应用程序，包含设置、摄像机、音乐播放器、录音、squareline、小智 AI 等 APP

固件下载

• 示例程序位于 示例程序包 的 Firmware 目录中。

• 选择对应屏幕的固件进行烧录，例如 ESP32-S3-CAM-OVxxxx-Factory-LCD_1_83.bin 支持 1.83 的固件

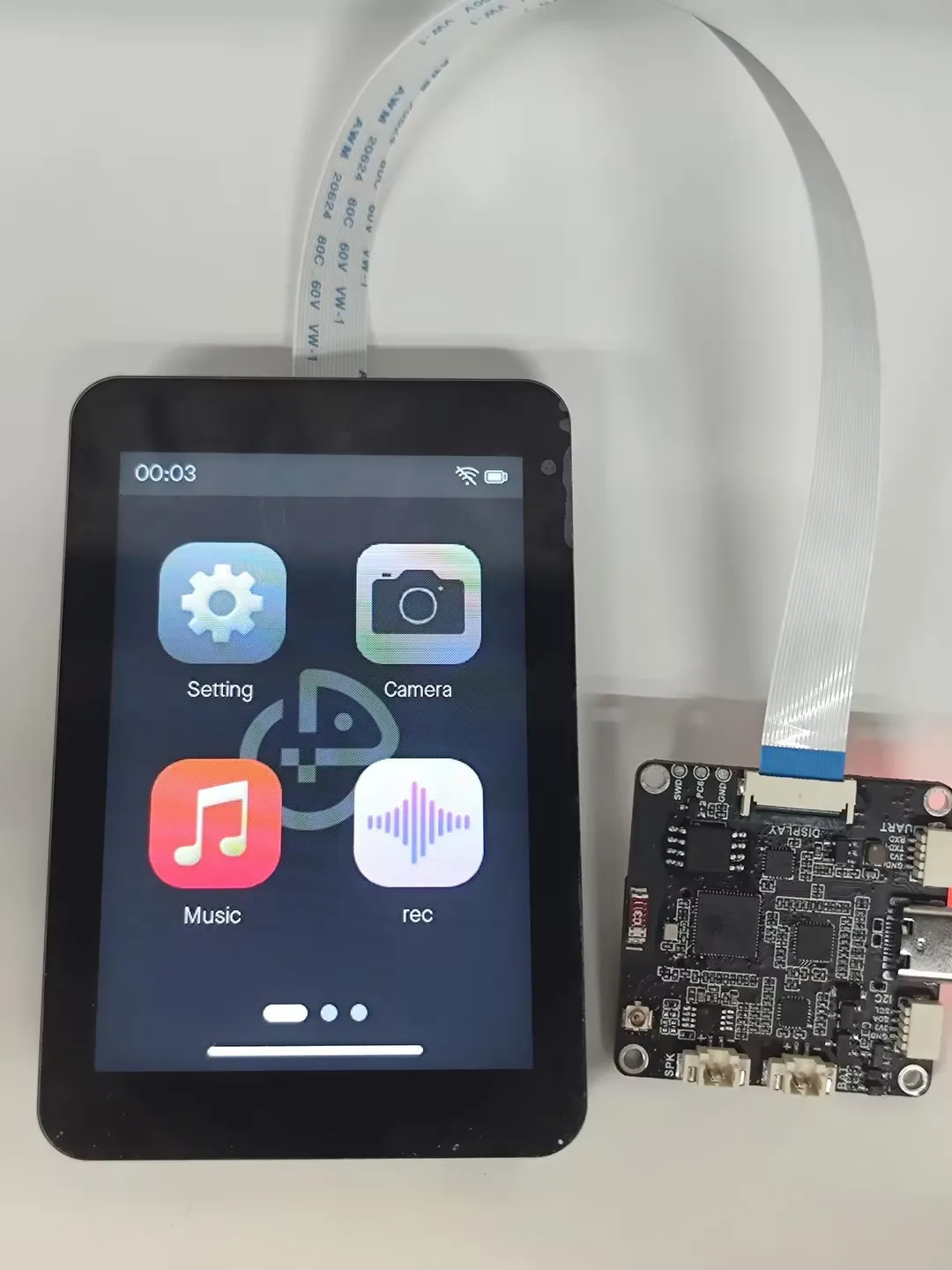

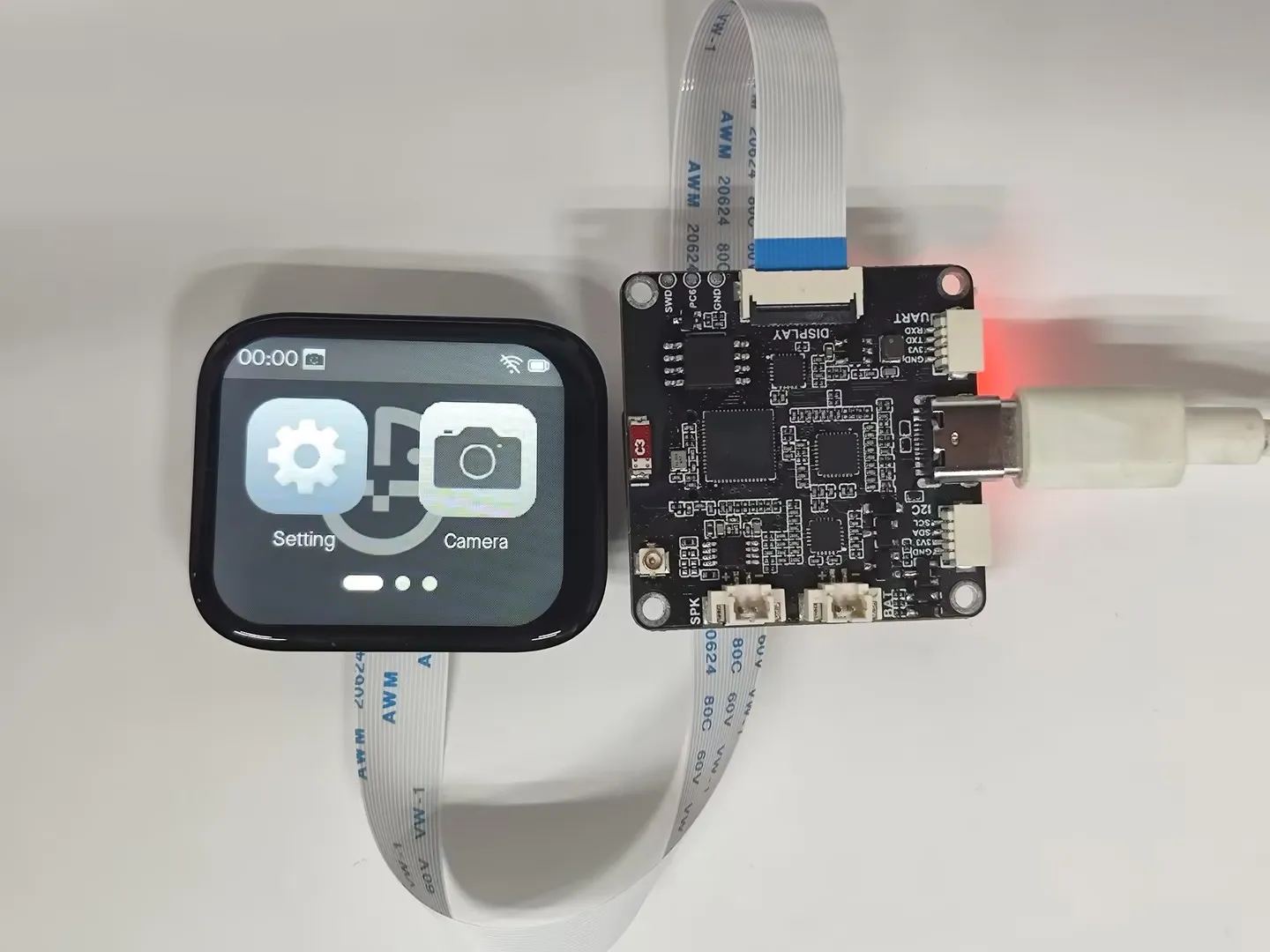

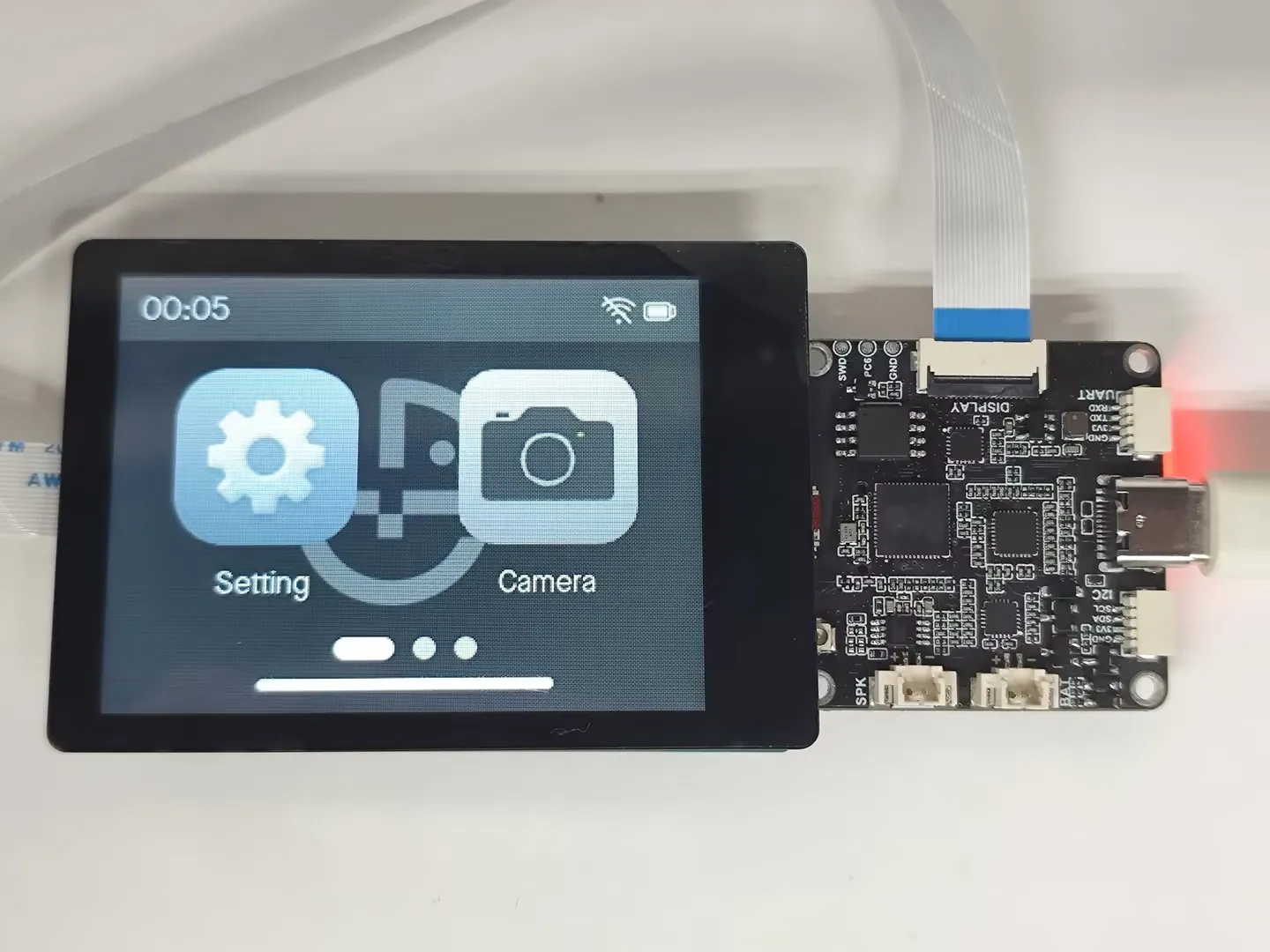

• 下图分别展示1.83,2inch,2.8inch,3.5inch烧录固件效果

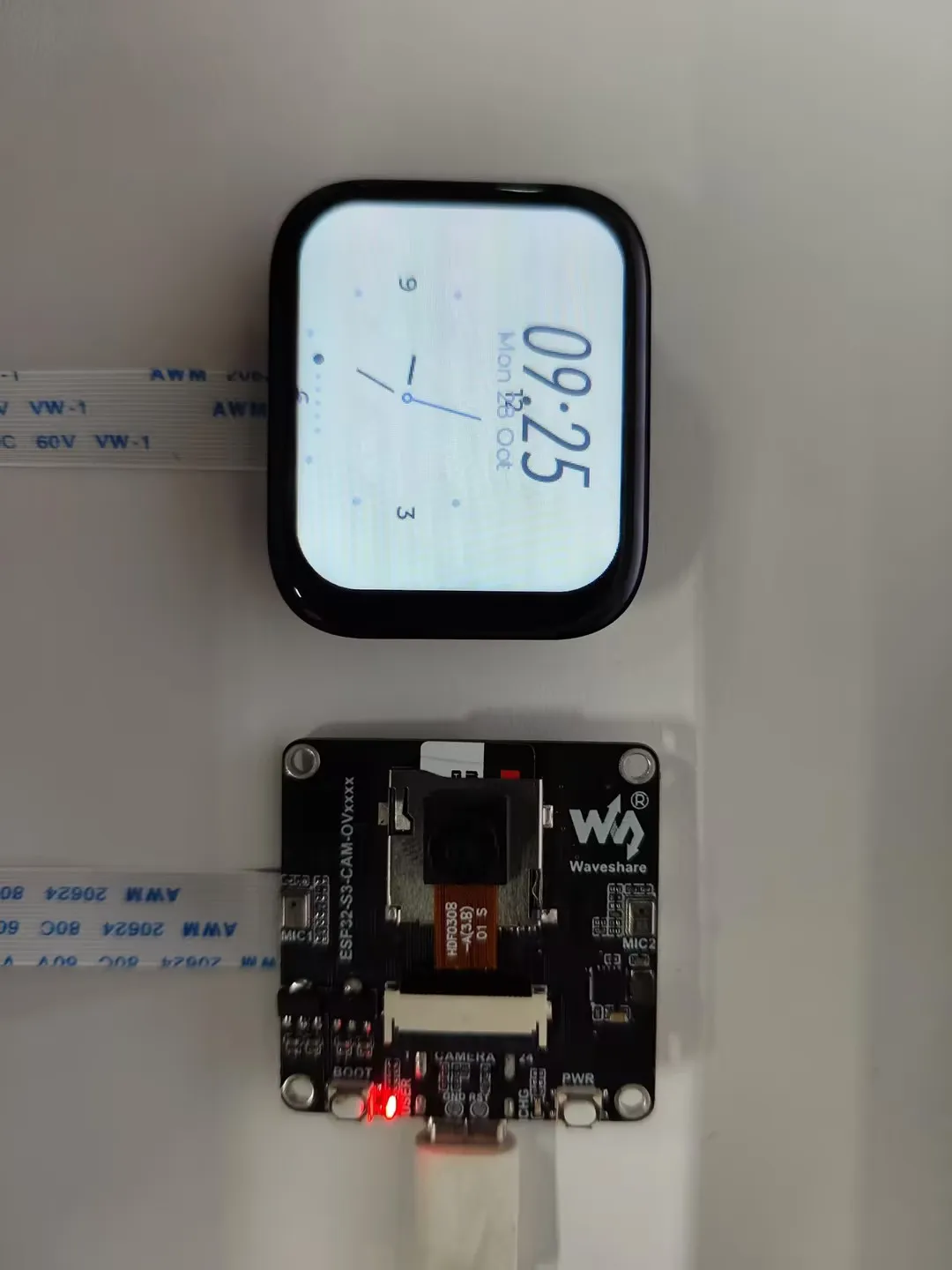

APP 示例介绍

提示

• 退出 APP 方式为从底部往上滑动
• 从底部往上滑动，并停留在屏幕中间可以查看最近运行的 APP 程序，上滑即可销毁关闭 APP 进程

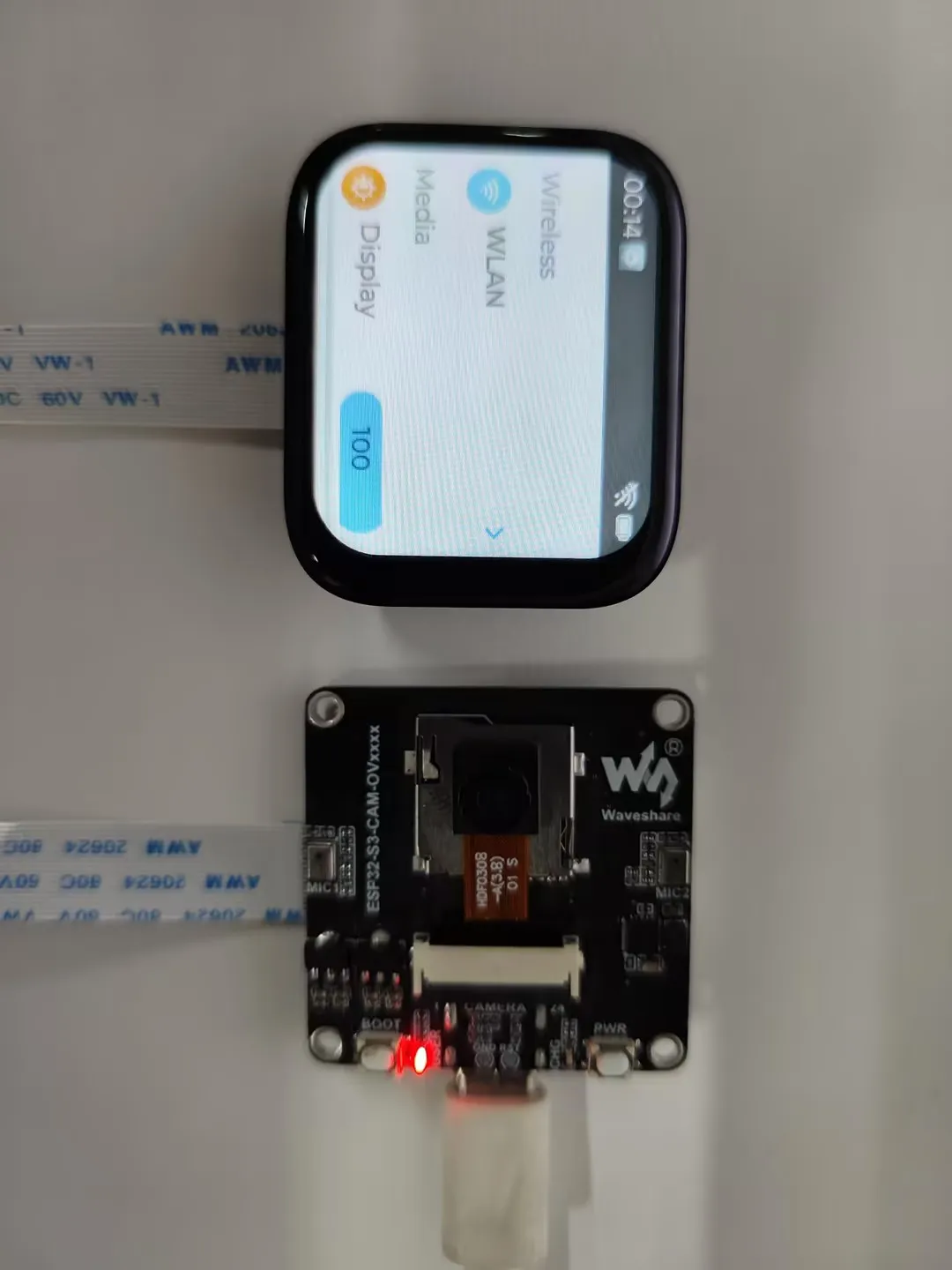

设置 APP

• 拥有 WIFI 扫描和配网功能，点击 WIFI 界面 wifi config可以扫描二维码进行配网操作

• 可以调节显示亮度以及音量大小

• 显示电池 ADC 电压

• 产品关于界面，可以查看 MAC 地址



摄像机 APP

• 支持 (OV5640、OV3660、GC2145、GC0308) 更多摄像头正在适配中

• 点击 APP 图标，屏幕立即进行图像推流，任意点击屏幕位置退出图像显示，同时可以查看摄像头信息，以及水平镜像和垂直翻转操作

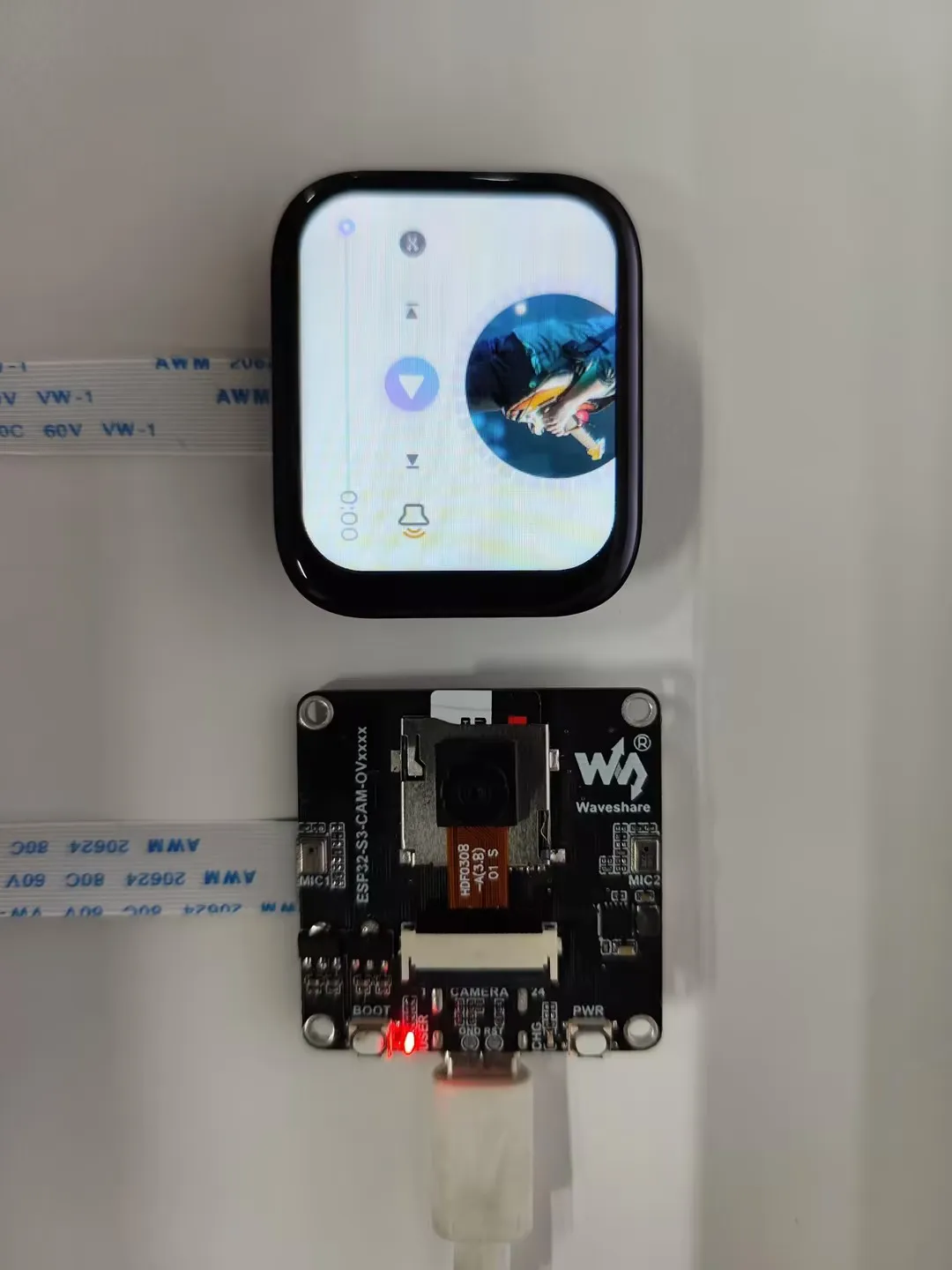

音乐 APP

• 模拟音乐播放器的界面，此 APP 需要插入内存卡，并在 music 目录下放入 MP3 文件才能正常运行



录音 APP

• 此例程可以进行双麦克风收音测试，点击开始按钮即开始录音，再次点击停止录音，然后会自动播放录制的音频

• 录制的音频文件保存在内存卡根目录下



squareline

• 此示例展示 squareline 制作的 LVGL demo

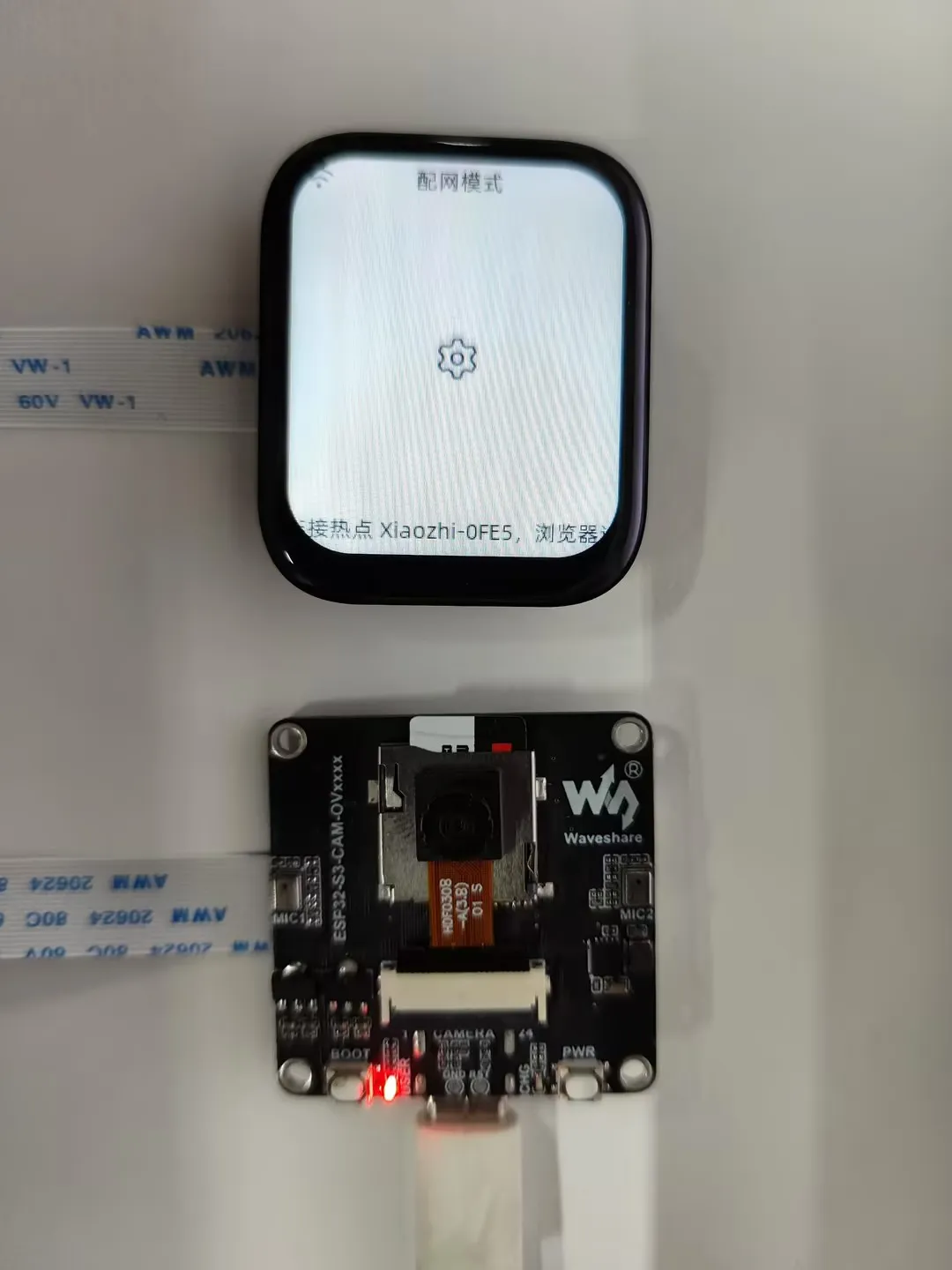

小智 AI APP

• 点击 APP 即可进入小智 AI 应用，跟小智官网适配的版本一致，操作方式相同，长按 boot 按键可以回到 brookesia 界面
