ESP32-S3-CAN-2CH

如果你在寻找：

  • 使用 AI 工具编程：点击 发给 AI 并选择 AI 工具，询问与本页面相关的问题；也可以选择 复制为 Markdown，将页面内容复制并粘贴到 AI 工具中辅助编程。
  • 原理图、规格书和示例代码：参见 相关资料
  • Arduino 开发：参见 Arduino 开发
  • 问题排查：参见 产品 FAQ 或联系 技术支持
SKU产品

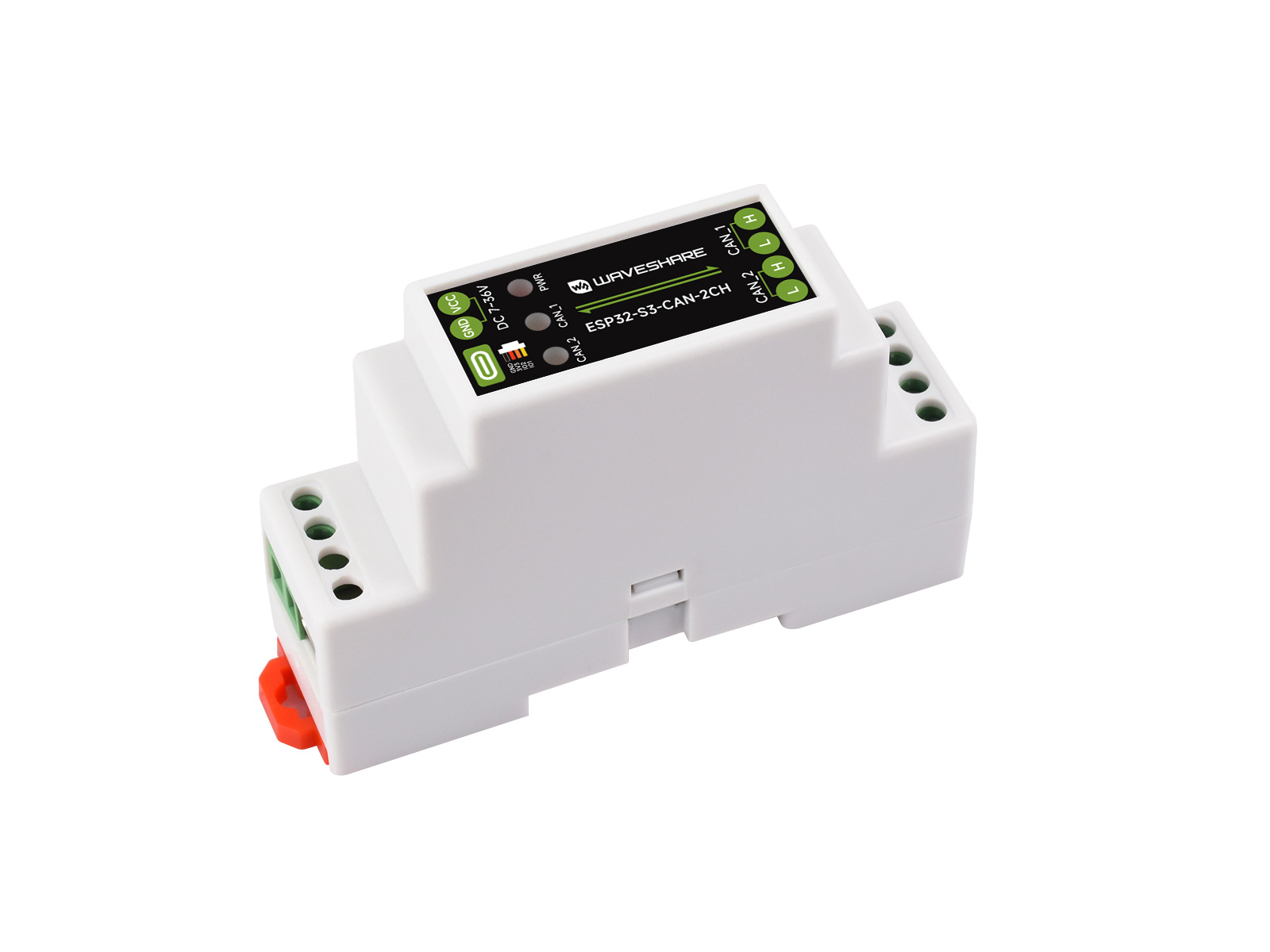

35815ESP32-S3-CAN-2CH

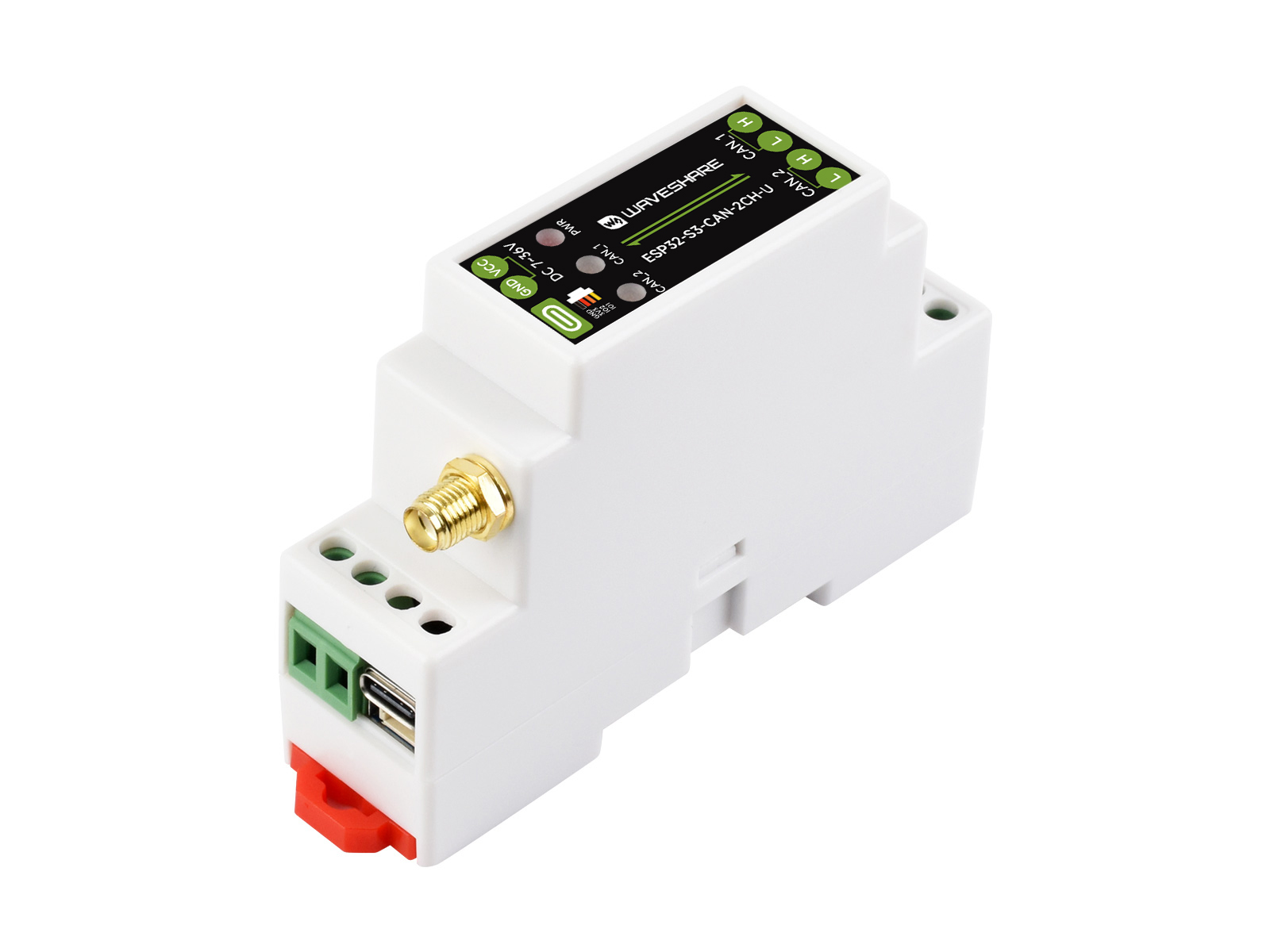

35882ESP32-S3-CAN-2CH-U

产品简介​

ESP32-S3-CAN-2CH 是一款基于 ESP32-S3 主控，支持 Wi-Fi、蓝牙、CAN 等外设接口的工业级 Wi-Fi 无线通信器。内置电源隔离、光耦隔离等保护电路，安全稳定更可靠，适用于 AIoT 领域。

产品特性​

  • 基于 ESP32-S3 单片机，内置 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
  • 集成 2.4GHz Wi-Fi 和低功耗蓝牙 5 (LE) 双模无线通信，具有出色的射频性能
  • 板载两个隔离型 CAN 接口，方便外扩接入各种 CAN 设备
  • 板载排针接口，允许接入其他设备
  • 板载 USB Type-C 接口，可用于供电和下载调试，方便开发使用
  • 板载接线端子供电接口，支持 7V ~ 36V 宽电压范围供电，方便工业供电使用
  • 板载 RTC 时钟芯片，支持定时任务
  • 板载数字隔离，避免外部信号干扰控制芯片
  • 板载一体式电源隔离，可提供稳定的隔离电压，隔离端无须额外供电
  • 板载 CAN 工作指示灯，方便感知设备的运行状态
  • 导轨式保护外壳，方便安装使用，带外壳更安全

产品参数​

型号ESP32-S3-CAN-2CHESP32-S3-CAN-2CH-U
天线接口板载贴片陶瓷天线外部天线
微控制器

ESP32-S3（默认为 ESP32-S3R8 芯片，可定制）

无线通信

2.4 GHz Wi-Fi (802.11 b/g/n)、Bluetooth 5 (LE)

USB
接口

接口形式USB Type-C
供电电压5V
功能

设备供电、USB 通信和固件下载等

隔离型
CAN
通信接口

接口形式接线端子
通信协议

支持 CAN 2.0A / CAN 2.0B，
通信速率最高 1 Mbps

接口保护

提供 TVS 管保护、浪涌和静电保护

匹配电阻

默认 NC，预留 120R 匹配电阻，可跳线帽使能

指示灯PWR

电源指示灯，USB 或外部电源供电时红灯常亮

CAN_1

CAN 指示灯，CAN 接口存在数据通信时闪烁

CAN_2
端子供电供电范围7V ~ 36V
产品外观外壳导轨式保护外壳
尺寸

91.6 × 23.3 × 58.7 (mm)

资源简介​

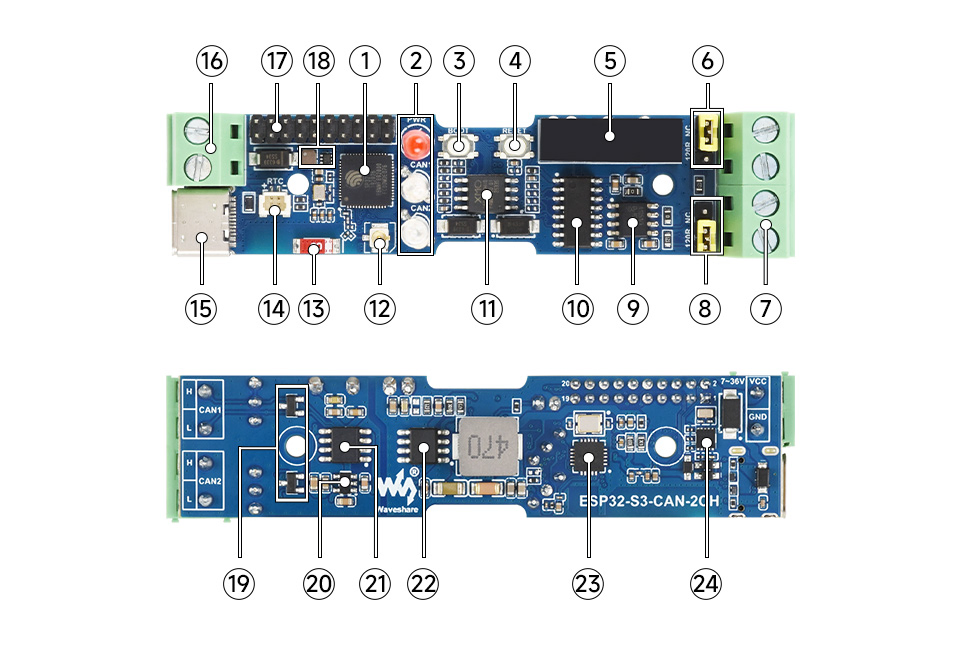

ESP32-S3-CAN-2CH-details-intro

  1. ESP32-S3 主频高达 240 MHz，搭载 2.4 GHz Wi-Fi 和低功耗蓝牙
  2. 工作指示灯
    • PWR：电源指示灯
    • CAN_1：有数据从 CAN_1 接口发出时亮绿灯，有数据从 CAN_1 接口发回时亮蓝灯
    • CAN_2：有数据从 CAN_2 接口发出时亮绿灯，有数据从 CAN_2 接口发回时亮蓝灯
  3. 设备 BOOT 按键
  4. 设备复位按键
  5. 电源隔离 提供稳定隔离电压，隔离端无须额外供电
  6. CAN_1 匹配电阻 预留 120R 匹配电阻，可跳线帽使能
  7. CAN 通信接口 用于连接外部 CAN 设备
  8. CAN_2 匹配电阻 预留 120R 匹配电阻，可跳线帽使能
  9. CAN 转换芯片
  10. 数字隔离 避免外部信号干扰控制芯片
  11. 16MB Flash
  12. IPEX 1 代座子 外置天线版通过此座子连接外部天线（经外壳 SMA 座引出）
  13. 贴片陶瓷天线 板载天线版使用此贴片天线
  14. RTC 电池接口 接入可充电的 RTC 电池 (SH1.0)
  15. USB Type-C 接口 可用于设备供电、固件下载和 USB 通信
  16. 电源接线端子 支持 DC 7V ~ 36V 宽电压范围供电
  17. 排针接口（2.0 mm 间距） 可通过排针连接其他功能模块
  18. DC-DC 电源模块 电源模块，支持高达 3.3 V 2 A 输出
  19. 板载 TVS（瞬态电压抑制管） 可有效抑制电路中的浪涌电压和瞬态尖峰电压
  20. ME6217C33M5G 低压降 LDO，电流 (Max) 800 mA
  21. CAN 转换芯片
  22. DC-DC 电源芯片
  23. XL2515QF20 CAN 控制器
  24. RTC 时钟芯片 PCF85063 RTC 时钟

接口介绍​

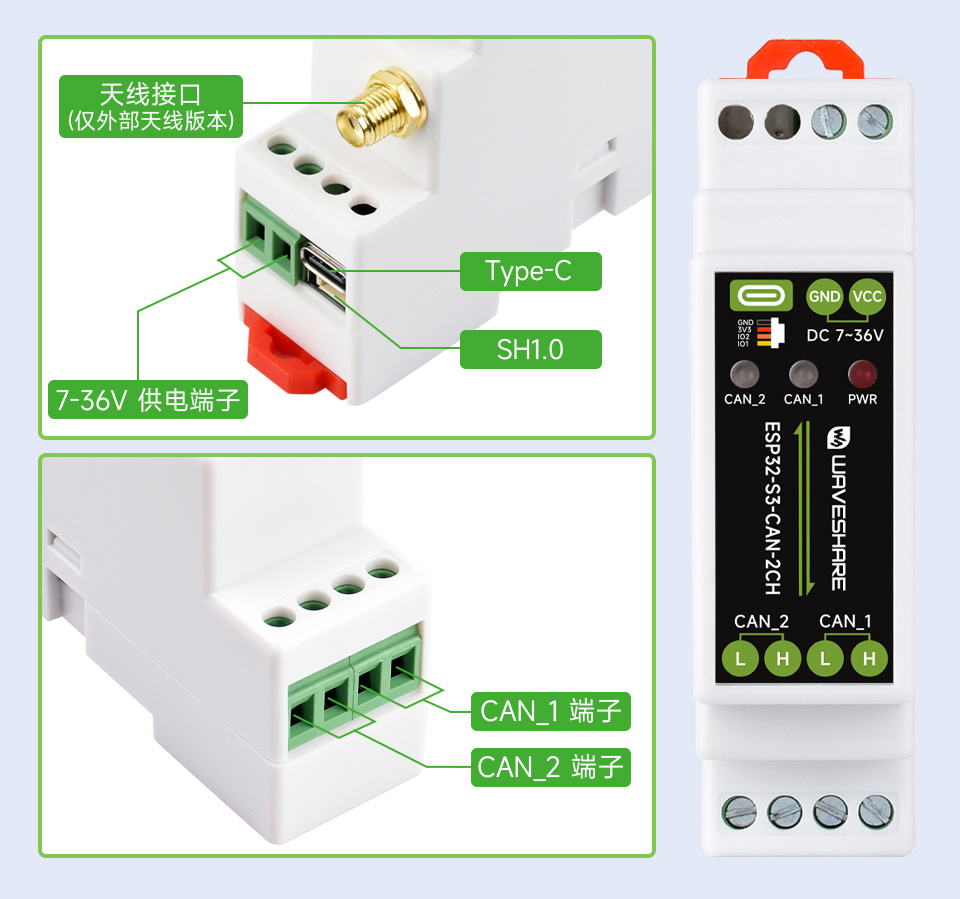

ESP32-S3-CAN-2CH-details-17

上侧端子说明下侧端子说明
供电端子电源正极：DC 7V ~ 36VCAN_1 端子H 信号引脚
电源负极
Type-C

可用于设备供电、
固件下载和 USB 通信

L 信号引脚
SH1.0GND地线CAN_2 端子H 信号引脚
3V33.3V 供电输出
GPIO2引出 I/OL 信号引脚
GPIO1引出 I/O

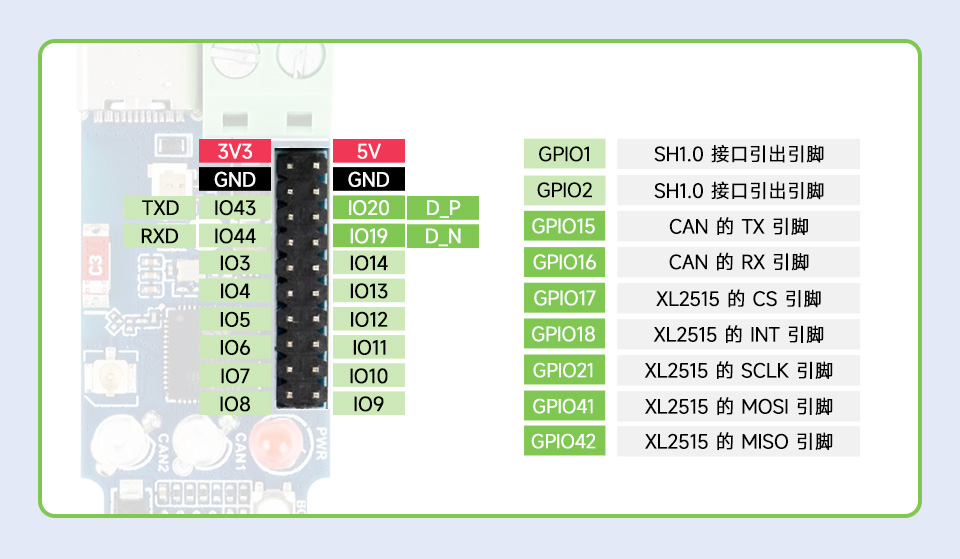

ESP32-S3-CAN-2CH-details-15

产品尺寸​

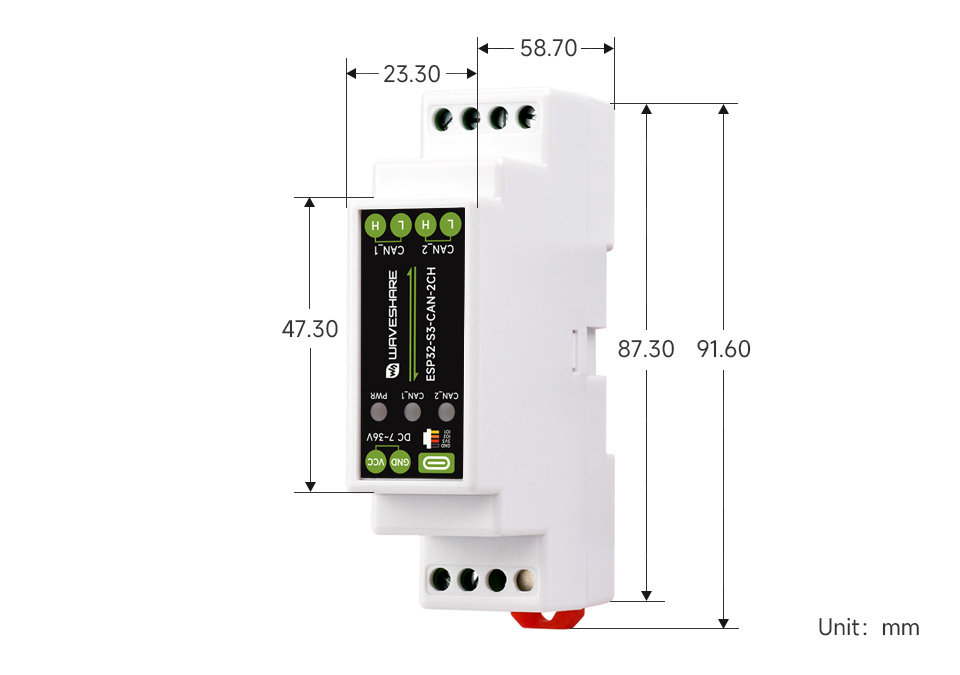

ESP32-S3-CAN-2CH-details-size

危险

警示：本产品仅限合法开发、学习、研究与工业用途。严禁接入任何 CAN 总线进行未经授权的破解、篡改、解锁、功能劫持。此类行为涉嫌违法犯罪，使用者自行承担全部法律责任与事故后果，与本公司无关。我们亦不对此类应用提供任何技术支持。
